1.本实用新型涉及服装印花技术领域，具体为一种便捷式服装加工用印花设备。


背景技术：

2.服装印花机主要用于对纺织物上进行直接打印图案、logo等，提高服饰多样性，目前服装印花机主要分为平网印花机、圆网印花机、热转移印花机、数码印花机等，种类繁琐，各生产厂家根据实际生产情况选择不同类型的印花机，但是在大部分印花机在服装印花制作过程中很容易出现偏移的情况，造成印花失败出现残次品，影响厂家经济效益。
3.现有公开号为cn214522841u的一种服装印花机，包括机架，所述机架上部安装有承重板，承重板内开设有储存腔，通过将待印花的服装放置到作业板上对应区域后，按动对应的按钮控制喷涂板下降进行喷涂作业，并且利用定位组件和限位组件吸合保证喷涂过程中的稳定性，避免服装出现跑偏移位。
4.由于只通过第一磁块与第二磁块的吸合来对服装进行固定，防止跑偏移位，虽然固定的位置，衣服不易继续跑偏，但是当第一磁块与第二磁块吸合时，区域内的服装可能出现褶皱，磁块吸合后不易进行调整，而褶皱则会影响印花工作，且整体装置在摆放后移动困难，如果装置需要调整位置，则不够便捷。
5.因此，基于上述技术问题，本领域的技术人员有必要研发一种便捷式服装加工用印花设备。


技术实现要素：

6.本实用新型目的是提供一种便捷式服装加工用印花设备，以解决上述背景技术中提出的问题。
7.为实现上述目的，本实用新型提供如下技术方案：包括支架，所述支架垂直端的顶部固接有顶板，所述支架水平端的顶部固接有印花平台，所述顶板的底部固接有电子伸缩杆，所述电子伸缩杆的底部固接有印花盒，所述印花盒的顶部开设有进料管，所述印花盒的底部固接有印花头，所述印花盒的外部固定套接有套框，所述套框的底部固接有弹簧，所述弹簧的底端固接有按压块，所述按压块的内部设置有滑动的两个螺纹块，两个所述螺纹块的底部设置有转动的两个褶皱调整件，所述支架的底部固接有万向轮。
8.优选的，所述按压块的外表面一侧固接有两个对称的电机，两个所述电机的输出轴均固接有螺纹杆，两个所述螺纹块分别螺纹套接于两个螺纹杆的两端，两个所述螺纹块的底部开设有凹槽，两个所述凹槽的内部均转动设置有褶皱调整件，方便更好的操作调节两个螺纹块的位置。
9.优选的，所述螺纹块为方形块，且两个所述螺纹块的两端分别与按压块的内腔两侧相贴合，便于螺纹块在按压块内部的移动。
10.优选的，所述按压块为方形框，所述套框滑动设置于按压块的内部，便于印花头在服装固定后，穿过按压块进行印花工作。
11.优选的，所述褶皱调整件为圆柱，且所述褶皱调整件的延伸至凹槽的外部，便于调节服装固定前的褶皱。
12.优选的，所述弹簧的数量为四个，四个所述弹簧的顶端分别固接于套框的四边底部，便于褶皱调整件先于印花头与服装接触。
13.与现有技术相比，本实用新型的有益效果是：
14.(1)通过本实用新型的褶皱调整件的结构设计，利用两个褶皱调整件的位置调节，以及褶皱调整件的滚动，在按压块固定服装前，对服装进行褶皱调整，并最终通过印花头进行服装印花，避免了褶皱影响服装印花的问题。
15.(2)通过本实用新型的万向轮的结构设计，便于装置在需要移动时，通过万向轮方便携带。
16.(3)通过本实用新型的弹簧结构设计，使得两个褶皱调整件能先于印花头接触服装，从而方便在褶皱调整后，在进行服装的印花工作。
附图说明

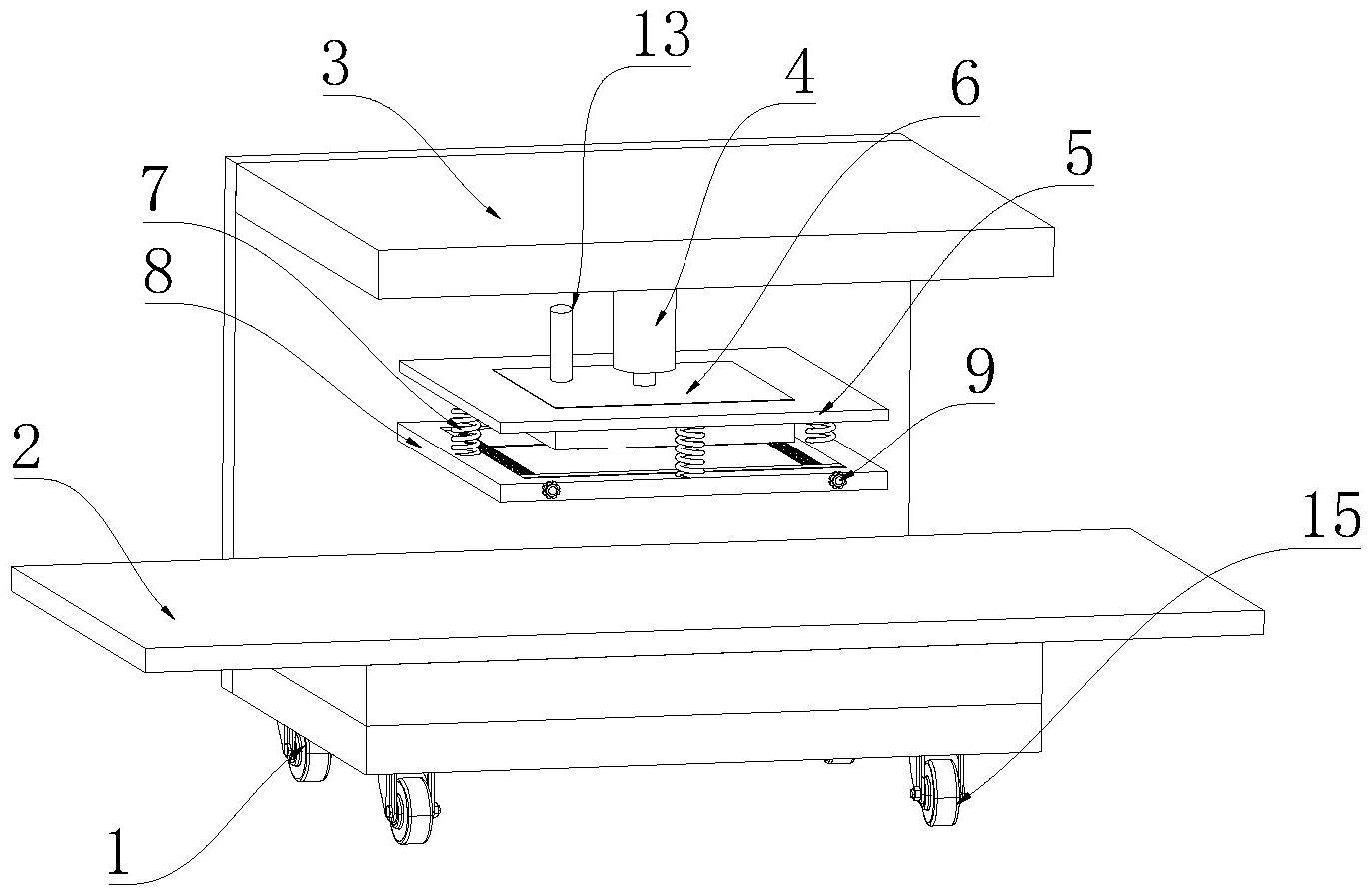

17.图1为本实用新型的立体结构示意图；
18.图2为本实用新型的套框与按压块结构分解示意图；
19.图3为本实用新型的套框与按压块又一结构分解示意图。
20.附图标记中：1、支架；2、印花平台；3、顶板；4、电子伸缩杆；5、套框；6、印花盒；7、弹簧；8、按压块；9、电机；10、螺纹块；11、褶皱调整件；12、印花头；13、进料管；14、螺纹杆；15、万向轮。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
22.在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用不同于在此描述的其他方式来实施，因此，本实用新型并不限于下面公开说明书的具体实施例的限制。
23.实施例
24.请参阅图1-3所示，本实用新型提供一种便捷式服装加工用印花设备技术方案：包括支架1，所述支架1垂直端的顶部固接有顶板3，所述支架1水平端的顶部固接有印花平台2，所述顶板3的底部固接有电子伸缩杆4，所述电子伸缩杆4的底部固接有印花盒6，所述印花盒6的顶部开设有进料管13，所述印花盒6的底部固接有印花头12，所述印花盒6的外部固定套接有套框5，所述套框5的底部固接有弹簧7，所述弹簧7的底端固接有按压块8，所述按压块8的内部设置有滑动的两个螺纹块10，两个所述螺纹块10的底部设置有转动的两个褶皱调整件11，所述支架1的底部固接有万向轮15，使用前，通过进料管13向印花盒6内部输送印花料，通过两个螺纹块10滑动并相互贴合后，服装放置于印花平台2的顶部，即按压块8的正下方时，通过电子伸缩杆4的伸开，使得印花盒6带动套框5和按压块8下降，直至两个褶皱调整件11与服装的外表面接触，通过将两个螺纹块10分别向按压块8的两侧滑动，此时两个褶皱调整件11则在服装的外表面向按压块8两侧滚动，即完成对服装的整理，整理后，即可
将电子伸缩杆4伸开，使得弹簧7开始收缩，印花盒6和印花头12渐渐穿过按压块8的内部，并最后通过印花头12与服装的接触，对服装进行印花工作，避免了服装在褶皱情况下进行印花工作，且通过万向轮15的设置，使得支架1方便在需要调整位置时，进行位置调整。
25.为了更好的调整两个螺纹块10的位置，按压块8的外表面一侧固接有两个对称的电机9，两个电机9的输出轴均固接有螺纹杆14，两个所述螺纹块10分别螺纹套接于两个螺纹杆14的两端，两个所述螺纹块10的底部开设有凹槽，两个所述凹槽的内部均转动设置有褶皱调整件11，通过开启两个电机9，利用两个螺纹杆14的转动，将两个螺纹块10移动至按压块8的中心处，且两个螺纹块10相贴合，之后，当服装放置于印花平台2的顶部，按压块8的正下方时，通过电子伸缩杆4的伸开，使得按压块8印花盒6带动套框5和按压块8下降，直至两个褶皱调整件11与服装的外表面接触，通过开启两个电机9，可利用两个螺纹杆14的转动，将两个螺纹块10分别向按压块8的两侧同步移动，此时两个褶皱调整件11则在服装的外表面向按压块8两侧滚动，即完成对服装的整理，则使得两个螺纹块10的位置更方便进行调控，从而在与电子伸缩杆4配合时，更好的完成印花工作。
26.更进一步的，为了使得两个螺纹块10能够滑动，螺纹块10为方形块，且两个螺纹块10的两端分别与按压块8的内腔两侧相贴合，则为两个螺纹杆14转动时，两个螺纹块10在按压块8内部的滑动提供了前提条件。
27.而印花工作过程中，按压块8为方形框，套框5滑动设置于按压块8的内部，当褶皱调整件11整理完服装外表面后，通过电子伸缩杆4的继续伸开，当套框5穿过按压块8内部，即可使得印花头12与服装外表面接触，从而更方便的进行服装印花工作。
28.而由于服装在固定前容易起褶皱，而褶皱调整件11为圆柱，且褶皱调整件11的延伸至凹槽的外部，通过褶皱调整件11提前与服装接触，并推压服装，对服装进行固定前的整理，则避免了固定后服装的褶皱问题。
29.而为了使得两个褶皱调整件11能先于印花头12接触服装，弹簧7的数量为四个，四个弹簧7的顶端分别固接于套框5的四边底部，利用弹簧7将套框5和按压块8相连，通过弹簧7的弹性，则提供了条件。
30.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
