1.本实用新型涉及打印机设备技术领域，具体是涉及一种打印机用裁纸机构。


背景技术：

2.伴随我国经济的高速发展，用户对于工作效率有了更高的要求，也对设备的自动化要求也越来越高，针式打印机带有自动切纸功能将成为针式打印机未来的发展趋势之一。
3.现有的打印机用裁纸机构一般包括裁纸刀，所述裁纸刀通过往复机构连接在打印机裁纸盒内，开启往复机构，所述往复机构可以带动裁纸刀进行间歇性的上下滑动，从而可以对纸张或者票据进行裁剪。但是，这种裁纸刀通常均是固定安装在往复机构上，当裁剪刀使用久了后，会变钝，所以会存在不便于对裁剪刀进行更换的缺点，因此，需要提供一种打印机用裁纸机构，旨在解决上述问题。


技术实现要素：

4.针对现有技术存在的不足，本实用新型实施例的目的在于提供一种打印机用裁纸机构，以解决上述背景技术中的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种打印机用裁纸机构，包括：
7.打印机裁纸盒，所述打印机裁纸盒的内侧安装有固定架，所述固定架内滑动连接有滑杆；
8.活动组件，安装在滑杆的端部，所述活动组件通过安装组件连接有裁纸刀，所述安装组件用于在活动组件的作用下对裁纸刀进行安装固定；
9.裁纸组件，安装在打印机裁纸盒上，和滑杆的端部连接，用于带动滑杆在固定架内进行滑动；
10.传动组件，安装在打印机裁纸盒内，用于对纸张进行传动。
11.本实用新型实施例与现有技术相比具有以下有益效果：
12.本实用新型通过设置活动组件，安装在滑杆的端部，所述活动组件通过安装组件连接有裁纸刀，所述安装组件用于在活动组件的作用下对裁纸刀进行安装固定；裁纸组件，安装在打印机裁纸盒上，和滑杆的端部连接，用于带动滑杆在固定架内进行滑动；传动组件，安装在打印机裁纸盒内，用于对纸张进行传动。在对纸张或票据进行传动时，通过将纸张放置在打印机裁纸盒内，并且将纸张的端部穿过传动组件，开启传动组件，使得传动组件可以带动纸张在打印机裁纸盒内进行滑动。当需要将打印完数据的纸张或票据切下时，开启裁纸组件，所述裁纸组件可以间歇性的带动滑杆在固定架上向下进行滑动，使得滑杆可以通过活动组件和安装组件带动其端部的裁纸刀向下进行滑动，从而便于裁纸刀对纸张进行裁剪。当需要对裁纸刀进行更换时，转动活动组件，使得活动组件可以从滑杆的端部进行取出，从而可以将裁纸刀从活动组件上进行取出，当需要对更换后的裁纸刀进行再次安装
时，只要将裁纸刀放置在活动组件表面的安装组件上，向上转动活动组件，使得活动组件可以旋紧至滑杆的端部，此时安装组件可以在活动组件的作用下对裁纸刀进行固定，从而可以对更换后的裁纸刀进行安装，操作简单便捷。
13.为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。
附图说明

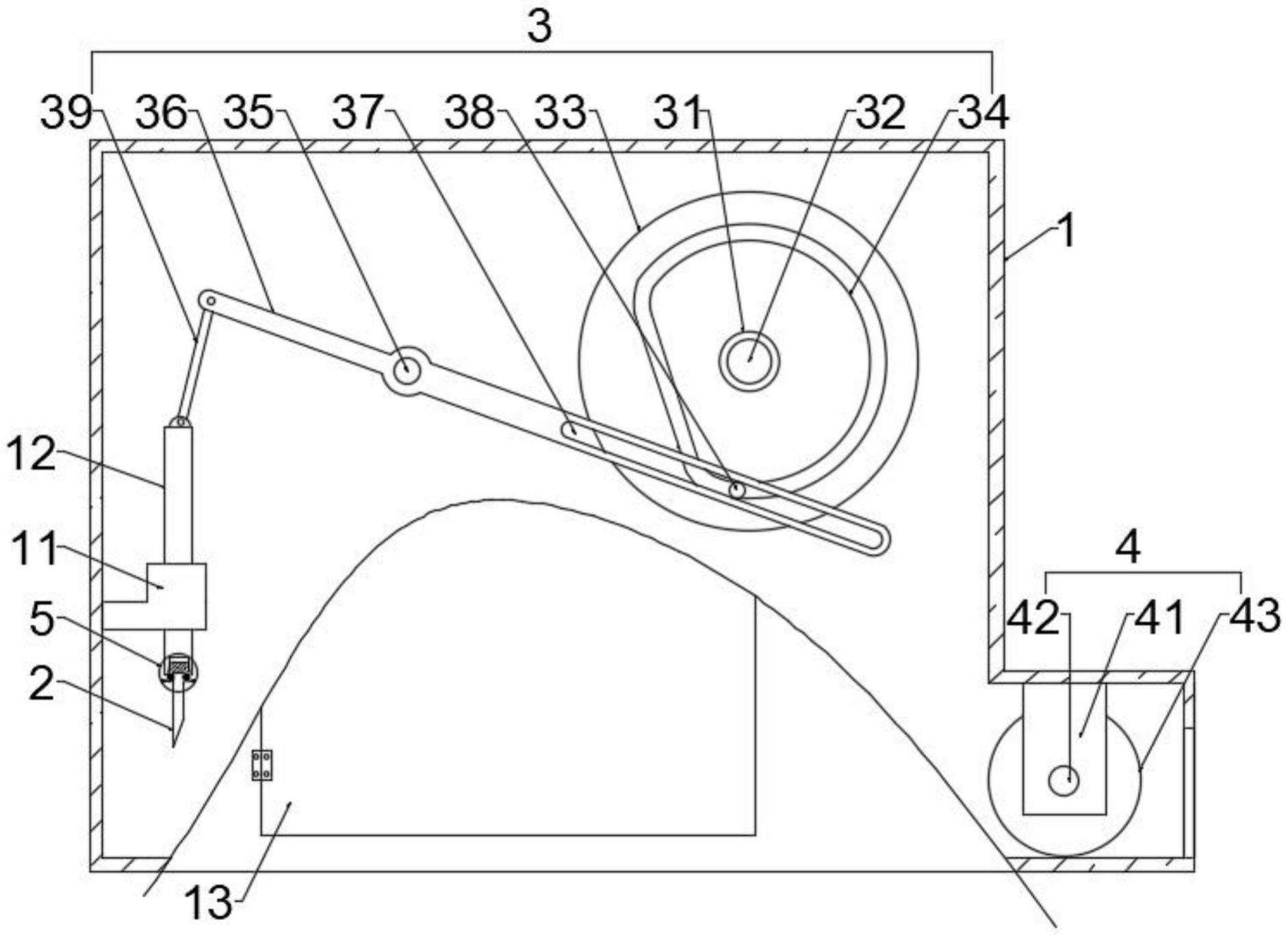

14.图1为本实用新型的实施例提供的打印机用裁纸机构的整体结构示意图。
15.图2为本实用新型实施例中提供的安装组件的结构示意图。
16.图3为本实用新型实施例中提供的安装组件的附视图。
17.图4为本实用新型实施例中提供的活动架的结构示意图。
18.图5为本实用新型实施例中提供的固定块的结构示意图。
19.附图标记：1-打印机裁纸盒、11-固定架、12-滑杆、13-检修门、2-裁纸刀、3-裁纸组件、31-转动杆、32-驱动件、33-转盘、34-d型槽、35-固定杆、36-转动架、37-导向槽、38-转柱、39-连杆、4-传动组件、41-固定块、42-电机、43-传动辊、5-活动组件、51-凹孔、52-活动架、53-手柄、6-安装组件、60-凹槽、61-斜槽、62-滑槽、63-滑动杆、64-固定块、65-弹性件、66-夹板。
具体实施方式
20.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
21.以下结合具体实施例对本实用新型的具体实现进行详细描述。
22.参见图1～图5，一种打印机用裁纸机构，包括：
23.打印机裁纸盒1，所述打印机裁纸盒1的内侧安装有固定架11，所述固定架11内滑动连接有滑杆12；
24.活动组件5，安装在滑杆12的端部，所述活动组件5通过安装组件6连接有裁纸刀2，所述安装组件6用于在活动组件5的作用下对裁纸刀2进行安装固定；
25.裁纸组件3，安装在打印机裁纸盒1上，和滑杆12的端部连接，用于带动滑杆12在固定架11内进行滑动；
26.传动组件4，安装在打印机裁纸盒1内，用于对纸张进行传动。
27.在本实用新型的实施例中，在对纸张或票据进行传动时，通过将纸张放置在打印机裁纸盒1内，并且将纸张的端部穿过传动组件4，开启传动组件4，使得传动组件4可以带动纸张在打印机裁纸盒1内进行滑动。当需要将打印完数据的纸张或票据切下时，开启裁纸组件3，所述裁纸组件3可以间歇性的带动滑杆12在固定架11上向下进行滑动，使得滑杆12可以通过活动组件5和安装组件6带动其端部的裁纸刀2向下进行滑动，从而便于裁纸刀2对纸张进行裁剪。当需要对裁纸刀2进行更换时，转动活动组件5，使得活动组件5可以从滑杆12的端部进行取出，从而可以将裁纸刀2从活动组件5上进行取出，当需要对更换后的裁纸刀2进行再次安装时，只要将裁纸刀2放置在活动组件5表面的安装组件6上，向上转动活动组件
5，使得活动组件5可以旋紧至滑杆12的端部，此时安装组件6可以在活动组件5的作用下对裁纸刀2进行固定，从而可以对更换后的裁纸刀2进行安装，操作简单便捷。
28.在本实用新型的一个实施例中，如图1所示，所述裁纸组件3包括：
29.转动杆31，转动连接在打印机裁纸盒1上，表面安装有转盘33；
30.驱动件32，安装在打印机裁纸盒1的侧面，所述驱动件32的输出端连接在转动杆31上；
31.d型槽34，开设在转盘33内，内部滑动连接有转柱38；
32.固定杆35，安装在打印机裁纸盒1上，表面转动连接有转动架36；
33.导向槽37，开设在转动架36上，内部滑动连接有转柱38；
34.连杆39，一端铰接在转动架36的端部，另一端铰接在滑杆12的端部。
35.在本实施例中，所述转动杆31转动连接在打印机裁纸盒1上，表面安装有转盘33；
36.所述驱动件32，安装在打印机裁纸盒1的侧面，所述驱动件32的输出端连接在转动杆31上；所述d型槽34开设在转盘33内，内部滑动连接有转柱38；所述固定杆35安装在打印机裁纸盒1上，表面转动连接有转动架36；所述导向槽37开设在转动架36上，内部滑动连接有转柱38；所述连杆39一端铰接在转动架36的端部，另一端铰接在滑杆12的端部。
37.当需要将打印完数据的纸张或票据切下时，开启驱动件32，所述驱动件32输出端可以通过转动杆31带动转盘33进行旋转，当转盘33在进行转动时可以带动其表面的d型槽34进行同步的转动，由于d型槽34和转柱38之间是滑动连接，所以转柱38会在d型槽34内进行滑动，由于d型槽34上有一部分直线滑槽，当转柱38滑动至d型槽34上的直线滑槽时，此时转动架36会在转柱38和d型槽34之间的作用下在固定杆35上进行逆时针转动，此时转柱38会在导向槽37内进行滑动。
38.当转动架36在固定杆35上进行逆时针转动时，所述转动架36可以通过连杆39带动滑杆12在固定架11上向下进行滑动，使得滑杆12可以通过活动组件5及安装组件6带动其端部的裁纸刀2向下进行滑动，便于裁纸刀2对纸张进行裁剪。
39.所述裁纸组件3还可以采用电动伸缩杆进行替代，所述电动伸缩杆安装在打印机裁纸盒1内，端部和裁纸刀2滑杆12连接，便于带动滑杆12进行升降即可。
40.在本实用新型的一个实施例中，如图2、图3和图4所示，所述活动组件5包括：
41.凹孔51，开设在滑杆12的端部；
42.活动架52，通过螺纹连接在凹孔51内，侧面安装有手柄53。
43.在本实施例中，所述凹孔51开设在滑杆12的端部；所述活动架52通过螺纹连接在凹孔51内。
44.当需要对裁纸刀2进行安装时，通过安装组件6将裁纸刀2安装在活动架52上后，转动手柄53，所述手柄53可以带动活动架52旋转至滑杆12端部的凹孔51内，从而可以对活动架52进行安装固定，进而可以对裁纸刀2进行安装。
45.所述活动组件5还可以采用螺栓，通过使用螺栓可以对滑杆12和活动架52进行安装固定即可。
46.在本实用新型的一个实施例中，如图2和图3所示，所述安装组件6包括：
47.凹槽60，开设在活动架52的端部；
48.斜槽61，开设在凹孔51内；
49.滑槽62，开设在活动架52内，内部滑动连接有滑动杆63；
50.固定块64，安装在滑动杆63的表面，通过弹性件65和滑槽62的内壁连接；
51.夹板66，安装在滑动杆63的端部。
52.在本实施例中，所述凹槽60开设在活动架52的端部；所述斜槽61开设在凹孔51内；所述滑槽62开设在活动架52内，内部滑动连接有滑动杆63；所述固定块64安装在滑动杆63的表面，通过弹性件65和滑槽62的内壁连接；所述夹板66安装在滑动杆63的端部。
53.当需要对裁纸刀2进行更换时，反向转动手柄53，使得手柄53可以带动活动架52从凹孔51内旋出，当活动架52滑出凹孔51时，只要将裁纸刀2从活动架52内进行取出即可。将更换过的裁纸刀2的端部重新安装在凹槽60内，再次转动手柄53，使得手柄53可以带动活动架52旋入滑杆12端部的凹孔51内，当活动架52转动至凹孔51的内部时，所述活动架52侧面的滑动杆63可以接触到斜槽61，当继续向内转动活动架52，所述滑动杆63可以在斜槽61的作用下在滑槽62内向内进行滑动，从而使得滑动杆63可以带动固定块64在滑槽62内压缩弹性件65，从而使得滑动杆63可以带动其端部的夹板66向内进行滑动，直至夹板66可以和裁纸刀2的端部侧面进行紧密的接触，进而可以对裁纸刀2进行再次安装，可以对裁纸刀2进行检修及更换。
54.同理，当对裁纸刀2进行取出时，只要反向转动手柄53，从而滑动杆63可以和斜槽61的侧面发生脱离，从而弹性件65可以通过固定块64带动滑动杆63在滑槽62内进行复位，使得夹板66可以脱离裁纸刀2端部的表面即可。
55.所述安装组件6中的弹性件65可以采用弹簧或者弹性橡胶，便于通过固定块64带动滑动杆63在滑槽62内进行复位即可。打印机裁纸盒1的侧面安装有检修门13，通过开启检修门13，便于对裁纸刀2进行检修。
56.在本实用新型的一个实施例中，如图1和图5所示，所述传动组件4包括：
57.固定块41，安装在打印机裁纸盒1内，侧面安装有电机42；
58.传动辊43，转动连接在固定块41内，连接在电机42的输出端上。
59.在本实施例中，所述固定块41安装在打印机裁纸盒1内，侧面安装有电机42；所述传动辊43转动连接在固定块41内，连接在电机42的输出端上。
60.在对纸张进行传动时，通过将纸张放置在打印机裁纸盒1内，并且将纸张的端部穿过传动辊43，开启电机42，所述电机42输出端可以带动传动辊43进行转动，从而传动辊43可以带动纸张在打印机裁纸盒1的内部进行滑动。
61.本实用新型的工作原理是：在对纸张或票据进行传动时，通过将纸张放置在打印机裁纸盒1内，并且将纸张的端部穿过传动辊43，开启电机42，所述电机42输出端可以带动传动辊43进行转动，从而传动辊43可以带动纸张在打印机裁纸盒1的内部进行滑动。
62.当需要将打印完数据的纸张或票据切下时，开启驱动件32，所述驱动件32输出端可以通过转动杆31带动转盘33进行旋转，当转盘33在进行转动时可以带动其表面的d型槽34进行同步的转动，由于d型槽34和转柱38之间是滑动连接，所以转柱38会在d型槽34内进行滑动，由于d型槽34上有一部分直线滑槽，当转柱38滑动至d型槽34上的直线滑槽时，此时转动架36会在转柱38和d型槽34之间的作用下在固定杆35上进行逆时针转动，此时转柱38会在导向槽37内进行滑动。
63.当转动架36在固定杆35上进行逆时针转动时，所述转动架36可以通过连杆39带动
滑杆12在固定架11上向下进行滑动，使得滑杆12可以通过活动组件5及安装组件6带动其端部的裁纸刀2向下进行滑动，便于裁纸刀2对纸张进行裁剪。
64.当需要对裁纸刀2进行更换时，反向转动手柄53，使得手柄53可以带动活动架52从凹孔51内旋出，当活动架52滑出凹孔51时，只要将裁纸刀2从活动架52内进行取出即可。将更换过的裁纸刀2的端部重新安装在凹槽60内，再次转动手柄53，使得手柄53可以带动活动架52旋入滑杆12端部的凹孔51内，当活动架52转动至凹孔51的内部时，所述活动架52侧面的滑动杆63可以接触到斜槽61，当继续向内转动活动架52，所述滑动杆63可以在斜槽61的作用下在滑槽62内向内进行滑动，从而使得滑动杆63可以带动固定块64在滑槽62内压缩弹性件65，从而使得滑动杆63可以带动其端部的夹板66向内进行滑动，直至夹板66可以和裁纸刀2的端部侧面进行紧密的接触，进而可以对裁纸刀2进行再次安装，可以对裁纸刀2进行检修及更换。
65.同理，当对裁纸刀2进行取出时，只要反向转动手柄53，从而滑动杆63可以和斜槽61的侧面发生脱离，从而弹性件65可以通过固定块64带动滑动杆63在滑槽62内进行复位，使得夹板66可以脱离裁纸刀2端部的表面即可。
66.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接或可以相互通讯；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
67.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
