1.本实用新型属于墨盒技术领域，具体涉及一种可开盖清除堵塞的墨盒。


背景技术：

2.墨盒主要指的是喷墨打印机中用来存储打印墨水，并最终完成打印的部件。
3.中国专利申请号为202020727896.4公开了一种可开盖清除堵塞的墨盒，包括墨盒；所述墨盒前后两侧面中部顶端中部对称转动设置有转盘，两组所述转盘左侧面中部均横向一体成型有支撑杆，两组所述支撑杆底部左侧一体成型有弧形杆，所述墨盒顶部设置有盒盖，所述盒盖前后两侧面中部均一体成型有限位块。本实用新型通过转柄转动转盘，转盘通过支撑杆带动弧形杆转动，使得弧形杆转动至限位块顶部，然后就可以使盒盖固定在墨盒顶部，使得本装置相对于现有的墨盒而言，本装置在实际使用的过程中，可以方便的将盒盖固定安装到墨盒顶部，同时可以方便的将盒盖从墨盒顶部取下，进而使得人们可以方便的将墨盒拆开进行清洗。
4.1、上述公开专利存在无法在需要时对墨盒的储墨容量进行扩大的问题，从而降低了墨盒的实用性；2、上述公开专利存在弧形杆等结构容易在震动等情况的作用下转动脱离限位块的问题，从而容易影响墨盒的正常工作，进而降低了墨盒的工作能力。


技术实现要素：

5.为解决上述背景技术中提出的问题。本实用新型提供了一种可开盖清除堵塞的墨盒，具有实用性高、工作能力强的特点。
6.为实现上述目的，本实用新型提供如下技术方案：一种可开盖清除堵塞的墨盒，包括墨盒，所述墨盒的上方设置有盒盖，墨盒与盒盖之间设置有密封垫圈，墨盒的顶部靠边缘位置安装有两个弧形杆组件，盒盖上且位于两个弧形杆组件上方的位置安装有两个限位块，墨盒的靠上方位置安装有延伸装置，盒盖的上方安装有按压装置。
7.优选的，所述延伸装置包括固定框、延伸筒、移动块、螺杆和第一旋钮，墨盒的靠上方位置安装有固定框，固定框远离墨盒的一侧设置有第一旋钮，第一旋钮靠近固定框的一侧安装有螺杆，螺杆与固定框之间螺纹连接，螺杆远离第一旋钮的一端通过轴承安装有移动块，移动块的下方安装有延伸筒，延伸筒与固定框之间滑动连接。
8.优选的，所述延伸筒的外侧与固定框的内侧之间相互紧贴。
9.优选的，所述按压装置包括固定板、丝杆、按压架和导向杆，盒盖的上方安装有固定板，固定板的顶部通过轴承安装有丝杆，丝杆的外侧通过螺纹安装有按压架，固定板的上方且位于丝杆一侧的位置安装有导向杆，固定板与导向杆之间滑动连接。
10.优选的，所述按压装置还包括第二旋钮，丝杆的上方安装有第二旋钮。
11.优选的，所述按压装置还包括橡胶层，按压架的下方且位于两个限位块上方的位置安装有两个橡胶层。
12.与现有技术相比，本实用新型的有益效果是：
13.1、本实用新型通过设置延伸装置，使得工作人员能够在需要的时候通过转动第一旋钮来对墨盒的储墨容量进行一定的扩大，从而更好地满足打印机的工作需要，进而提高了墨盒的实用性。
14.2、本实用新型通过设置按压装置，使得工作人员能够在需要的时候通过按压架等结构对两个弧形杆组件进行按压，从而降低了弧形杆组件在震动等情况的作用下转动脱离限位块的可能，保证了墨盒的正常工作，进而提高了墨盒的工作能力。
附图说明

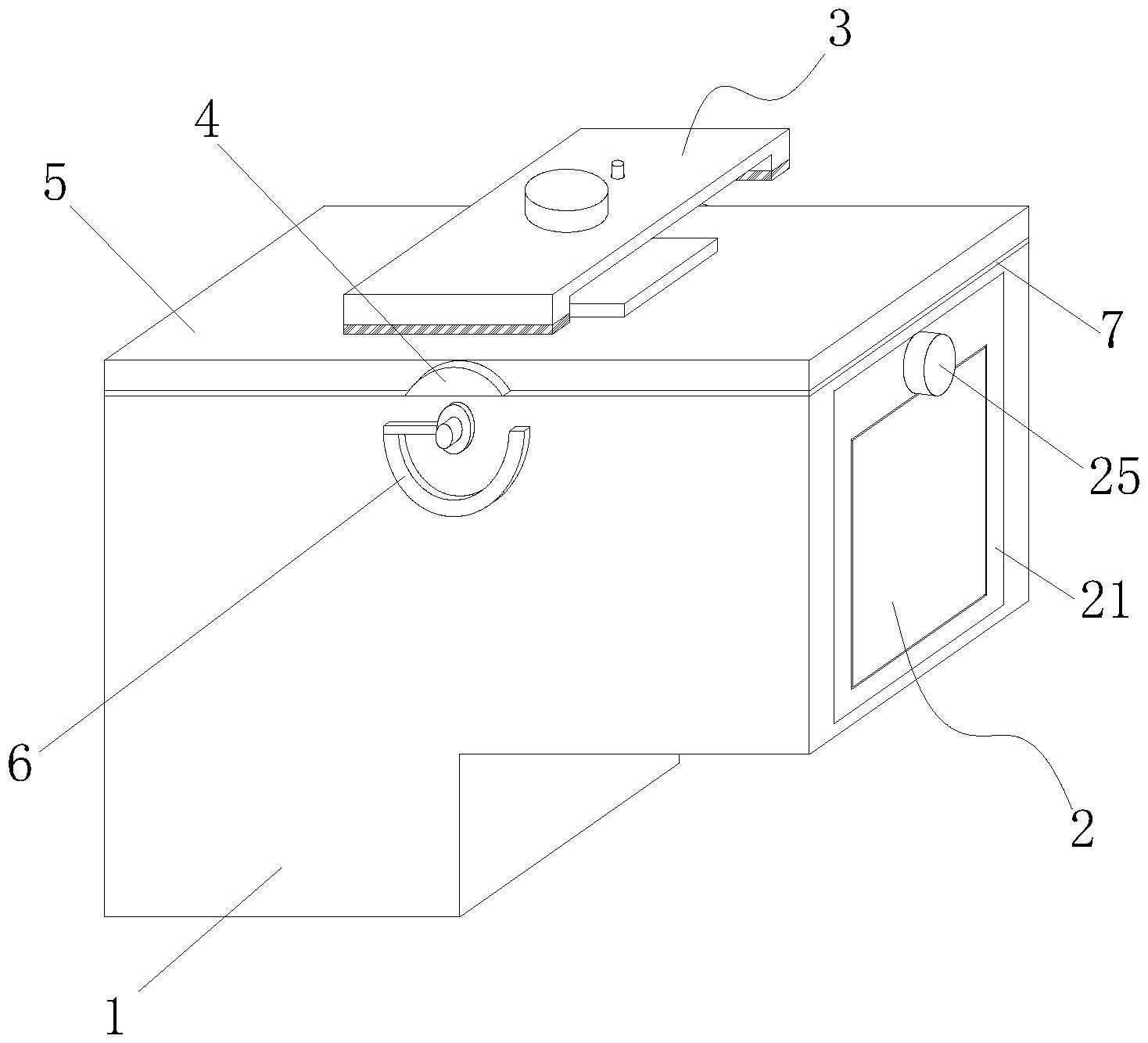

15.图1为本实用新型的立体图；
16.图2为本实用新型的侧视图；
17.图3为本实用新型延伸装置的结构示意图；
18.图4为本实用新型按压装置的结构示意图。
19.图中：1、墨盒；2、延伸装置；21、固定框；22、延伸筒；23、移动块；24、螺杆；25、第一旋钮；3、按压装置；31、固定板；32、丝杆；33、按压架；34、导向杆；35、第二旋钮；36、橡胶层；4、限位块；5、盒盖；6、弧形杆组件；7、密封垫圈。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.实施例1
22.请参阅图1-4，本实用新型提供以下技术方案：一种可开盖清除堵塞的墨盒，包括墨盒1，墨盒1的上方设置有盒盖5，墨盒1与盒盖5之间设置有密封垫圈7，墨盒1的顶部靠边缘位置安装有两个弧形杆组件6，盒盖5上且位于两个弧形杆组件6上方的位置安装有两个限位块4，墨盒1的靠上方位置安装有延伸装置2，盒盖5的上方安装有按压装置3。
23.具体的，延伸装置2包括固定框21、延伸筒22、移动块23、螺杆24和第一旋钮25，墨盒1的靠上方位置安装有固定框21，固定框21远离墨盒1的一侧设置有第一旋钮25，第一旋钮25靠近固定框21的一侧安装有螺杆24，螺杆24与固定框21之间螺纹连接，螺杆24远离第一旋钮25的一端通过轴承安装有移动块23，移动块23的下方安装有延伸筒22，延伸筒22与固定框21之间滑动连接。
24.通过采用上述技术方案，使得工作人员能够在需要的时候通过转动第一旋钮25来对储墨容量进行一定的扩大，从而更好地满足打印机的工作需要。
25.具体的，延伸筒22的外侧与固定框21的内侧之间相互紧贴。
26.通过采用上述技术方案，防止了延伸筒22与固定框21之间存在空隙。
27.本实施例使用时，当需要进行使用时，墨盒1安装在打印机对应位置进行工作即可，限位块4和两个弧形杆组件6起到了方便工作人员进行打开盒盖5清除堵塞的作用，密封垫圈7起到了提高密封性的作用；当需要扩大储墨容量时，转动延伸装置2中的第一旋钮25，第一旋钮25带动螺杆24转动，进而通过移动块23带动延伸筒22穿过固定框21向外界移动，
从而扩大储墨的容量，当扩大到需要容量时，停止转动第一旋钮25即可。
28.实施例2
29.本实施例与实施例1不同之处在于：按压装置3包括固定板31、丝杆32、按压架33和导向杆34，盒盖5的上方安装有固定板31，固定板31的顶部通过轴承安装有丝杆32，丝杆32的外侧通过螺纹安装有按压架33，固定板31的上方且位于丝杆32一侧的位置安装有导向杆34，固定板31与导向杆34之间滑动连接。
30.通过采用上述技术方案，使得工作人员能够在需要的时候通过按压架33等结构对两个弧形杆组件6进行按压，从而降低了弧形杆组件6在震动等情况的作用下转动脱离限位块4的可能。
31.具体的，按压装置3还包括第二旋钮35，丝杆32的上方安装有第二旋钮35。
32.通过采用上述技术方案，方便了工作人员操纵丝杆32。
33.具体的，按压装置3还包括橡胶层36，按压架33的下方且位于两个限位块4上方的位置安装有两个橡胶层36。
34.通过采用上述技术方案，增强了按压架33与弧形杆组件6之间的摩擦。
35.本实施例使用时，当需要阻止两个弧形杆组件6在震动等情况的作用下转动脱离两个限位块4时，转动按压装置3中的第二旋钮35，从而带动丝杆32转动，丝杆32带动按压架33下降，从而带动两个橡胶层36按压固定住两个弧形杆组件6，从而防止其在震动等情况的作用下脱离两个限位块4，固定板31起到了连接固定的作用，导向杆34起到了导向的作用。
36.本实用新型中墨盒1、限位块4、盒盖5、由弧形杆、支撑杆、转柄、转盘、转块和转槽组成的弧形杆组件6，以及密封垫圈7的结构与原理在中国专利申请号为202020727896.4公开的一种可开盖清除堵塞的墨盒中已经公开，其工作原理是将盒盖放置于墨盒顶部，然后通过转柄转动转盘，转盘通过支撑杆带动弧形杆转动，使得弧形杆转动至限位块顶部，然后就可以使盒盖固定在墨盒顶部，使得本装置相对于现有的墨盒而言，本装置在实际使用的过程中，可以方便的将盒盖固定安装到墨盒顶部，同时可以方便的将盒盖从墨盒顶部取下，进而使得人们可以方便的将墨盒拆开进行清洗。
37.本实用新型的工作原理及使用流程：当需要进行使用时，墨盒1安装在打印机对应位置进行工作即可，限位块4和两个弧形杆组件6起到了方便工作人员进行打开盒盖5清除堵塞的作用，密封垫圈7起到了提高密封性的作用；当需要扩大储墨容量时，转动延伸装置2中的第一旋钮25，第一旋钮25带动螺杆24转动，进而通过移动块23带动延伸筒22穿过固定框21向外界移动，从而扩大储墨的容量，当扩大到需要容量时，停止转动第一旋钮25即可；当需要阻止两个弧形杆组件6在震动等情况的作用下转动脱离两个限位块4时，转动按压装置3中的第二旋钮35，从而带动丝杆32转动，丝杆32带动按压架33下降，从而带动两个橡胶层36按压固定住两个弧形杆组件6，从而防止其在震动等情况的作用下脱离两个限位块4，固定板31起到了连接固定的作用，导向杆34起到了导向的作用。
