1.本实用新型涉及印刷机设备技术领域，尤其是涉及一种印刷机防止纸张抖动装置。


背景技术：

2.印刷机是印刷文字和图像的机器。现代印刷机一般由装版、涂墨、压印、输纸(包括折叠)等机构组成。它的工作原理是：先将要印刷的文字和图像制成印版，装在印刷机上，然后由人工或印刷机把墨涂敷于印版上有文字和图像的地方，再直接或间接地转印到纸或其他承印物(如纺织品、金属板、塑胶、皮革、木板、玻璃和陶瓷)上，从而复制出与印版相同的印刷品。印刷机的发明和发展，对于人类文明和文化的传播具有重要作用；
3.现有的印刷机防止纸张抖动装置，在进行印刷后进入模切分割时，纸张容易产生抖动，导致容易因抖动而产生模切误差，导致存在大量的废料，而大多数设备在进行固定时，都是通过多个压板连接液压杆进行压接固定，就需要连接多个液压设备，成本提高，而碎屑不及时清洗容易卡进传送带等设备中，在后期不便于人工清理。


技术实现要素：

4.本实用新型提出一种印刷机防止纸张抖动装置，以解决上述背景技术中提出的现有的纸张抖动和碎屑的问题。
5.本实用新型的技术方案是这样实现的：
6.一种印刷机防止纸张抖动装置，包括印刷室、模切室，所述印刷室的一侧固定连接有模切室，所述模切室的内部固定安装有升降器，所述升降器通过升降轴连接在切割刀处，所述切割刀的两侧固定连接有固定杆，所述固定杆的底部固定安装有液压缸，所述液压缸的内部安装有液压杆，所述液压缸的外侧安装有阻力弹簧，所述液压杆的底端固定连接有连接头，所述连接头的内部安装有按压台，所述按压台的表面套接安装有连接套，升降器输入端通过外部控制开关组与外部电源的输出端电连接；
7.所述模切室底部一侧安装有抽风机，所述抽风机的一侧安装有导管，所述导管的内部固定连接有过滤网，所述导管的一侧顶部有进料口，所述进料口的下端固定有储料管，所述储料管的底部安装有密封门。
8.优选的，所述印刷室的内部安装有传送带，所述按压台的外围包裹有布套。
9.优选的，所述按压台的顶部具有螺纹柱，连接头的内壁具有螺纹结构，按压台螺纹柱与连接头内壁螺纹配合连接。
10.优选的，所述按压台的安装过程，安装顺序先安装布套包裹在按压台外围，接着套接连接套在按压台的螺纹柱处，最后按压台的螺纹柱与连接头内壁螺纹配合连接。
11.优选的，所述液压缸安装在切割刀一面的前后两端，液压缸在切割刀两面对称分布。
12.采用了上述技术方案，本实用新型的有益效果为：
13.本实用新型设置切割刀，切割刀进行下压，下压过程中会同步带动液压缸进行下移，当按压台接触到纸张表面，即会使得液压杆进行收缩，阻力弹簧辅助支撑，液压杆进行收缩的同时，按压台会产生压力挤压在纸张的表面，达到固定纸张的目的，随之进一步下压切割刀会接触切割在纸张的表面，能够随切割刀在切割过程中同步进行限位纸张，防止纸张抖动的情况。切割产生废料，通过传送带的运输，废料会从进料口进入到导管的内部，存储在储料管内，储料管的密封门手动开启，可在储料管下方放入容器用于接取储料管内部的废料，抽风机为导管提供吸力，来便捷收集切割产生的废料。
附图说明
14.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

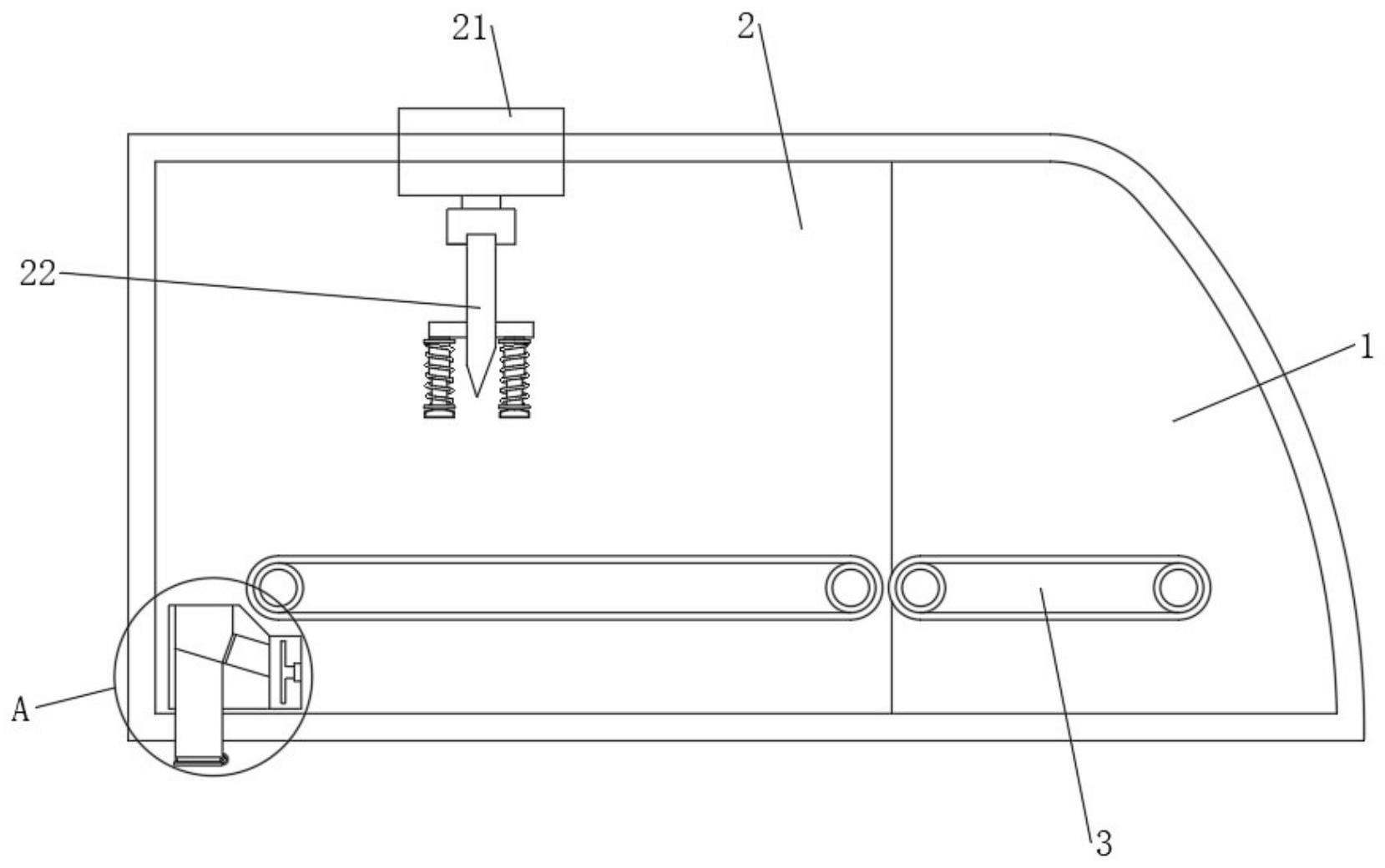

15.图1为本实用新型的整体内部图；
16.图2为本实用新型的切割刀示意图；
17.图3为本实用新型的拆分示意图；
18.图4为本实用新型的a处示意图。
19.其中：1、印刷室；2、模切室；21、升降器；22、切割刀；23、固定杆；24、液压缸；25、液压杆；26、阻力弹簧；27、连接头；28、按压台；29、连接套；3、传送带；4、布套；5、抽风机；51、导管；52、过滤网；53、进料口；54、储料管；55、密封门。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.参阅图1-图4，一种印刷机防止纸张抖动装置，包括印刷室1、模切室2，印刷室1的一侧固定连接有模切室2，模切室2的内部固定安装有升降器21，升降器21通过升降轴连接在切割刀22处，切割刀22的两侧固定连接有固定杆23，固定杆23的底部固定安装有液压缸24，液压缸24的内部安装有液压杆25，液压缸24的外侧安装有阻力弹簧26，液压杆25的底端固定连接有连接头27，连接头27的内部安装有按压台28，按压台28的表面套接安装有连接套29，升降器21输入端通过外部控制开关组与外部电源的输出端电连接；
22.模切室2底部一侧安装有抽风机5，抽风机5的一侧安装有导管51，导管51的内部固定连接有过滤网52，导管51的一侧顶部有进料口53，进料口53的下端固定有储料管54，储料管54的底部安装有密封门55。
23.进一步，印刷室1的内部安装有传送带3，按压台28的外围包裹有布套4。布套4为防静电材质，在接触纸张过程中不会吸附到纸张。
24.进一步，按压台28的顶部具有螺纹柱，连接头27的内壁具有螺纹结构，按压台28螺纹柱与连接头27内壁螺纹配合连接。旋转安装连接，便于拆卸安装布套4。
25.进一步，按压台28的安装过程，安装顺序先安装布套4包裹在按压台28外围，接着套接连接套29在按压台28的螺纹柱处，最后按压台28的螺纹柱与连接头27内壁螺纹配合连接。连接套29安装在按压台28和连接头27之间，按压台28表面包裹的布套4，能够在旋转紧固按压台28时，连接套29挤压固定在按压台28表面包裹的布套4，实现便捷更换拆卸布套4。
26.进一步，液压缸24安装在切割刀22一面的前后两端，液压缸24在切割刀22两面对称分布。进一步加大按压与纸张的接触面，使得受力均匀，防止在进行切割时造成抖动。
27.工作原理：
28.使用时，纸张经过印刷室1的印刷后，在传送带3的传送下进入到模切室2中，控制模切室2内部的升降器21推动升降杆使得切割刀22进行下压，下压过程中会同步带动液压缸24进行下移，当按压台28接触到纸张表面，即会使得液压杆25进行收缩，阻力弹簧26辅助支撑，液压杆25进行收缩的同时，按压台28会产生压力挤压在纸张的表面，达到固定纸张的目的，随之进一步下压切割刀22会接触切割在纸张的表面，能够随切割刀22在切割过程中同步进行限位纸张，防止纸张抖动的情况。
29.切割产生废料，通过传送带3的运输，废料会从进料口53进入到导管51的内部，存储在储料管54内，储料管54的密封门55手动开启，可在储料管54下方放入容器用于接取储料管54内部的废料，抽风机5为导管51提供吸力，来便捷收集切割产生的废料。
