1.本申请涉及固定机构技术领域，尤其是涉及一种自动印刷机用固定机构。


背景技术：

2.印刷机是印刷文字和图像的机器。现代印刷机一般由装版、涂墨、压印、输纸(包括折叠)等机构组成。它的工作原理是：先将要印刷的文字和图像制成印版，装在印刷机上，然后由人工或印刷机把墨涂敷于印版上有文字和图像的地方，再直接或间接地转印到纸或其他承印物(如纺织品、金属板、塑胶、皮革、木板、玻璃和陶瓷)上，从而复制出与印版相同的印刷品。印刷机的发明和发展，对于人类文明和文化的传播具有重要作用。目前在印刷机工作时首先要将承印物放置于印刷台上，并使承印物位于印版底部，通常是通过人工调试螺栓与夹板固定，但随着印刷工作的进行，人工调试效率较低，并且容易导致文字位移和糊印，从而影响到印刷质量。


技术实现要素：

3.为了解决上述提出的问题，本申请提供一种自动印刷机用固定机构。
4.本申请提供的一种自动印刷机用固定机构采用如下的技术方案：
5.一种自动印刷机用固定机构，包括印刷机工作台，所述印刷机工作台顶端的中心处设有承印底座，所述承印底座的两侧设有固定机构，所述固定机构包括支撑架、活动板、连接滑套和螺旋柱，所述活动板顶端的内侧固定连接有固定架，所述固定架的底端焊接有固定板。
6.优选的，所述支撑架位于承印底座两侧的中部，所述支撑架的顶端呈一体结构焊接有定位板，所述定位板的内部开设有滑动腔。
7.优选的，所述支撑架的内壁安装有伺服电机，所述伺服电机的输出端贯穿支撑架的内壁且与螺旋柱传动。
8.优选的，所述螺旋柱的外壁呈一体结构焊接有螺旋叶，所述螺旋叶的一端固定设有提供限位阻力的限位挡条。
9.优选的，所述连接滑套的内部开设有与活动板适配的活动槽，所述活动板远离固定架的一端延伸至活动槽外且转动安装有限位滚轮，所述限位滚轮与螺旋叶相适配，所述固定板的底部呈等距焊接有一组防滑定位块。
10.优选的，所述连接滑套侧壁的中心处焊接有滑动杆，所述滑动杆远离连接滑套的一端延伸至定位板内。
11.综上所述，本申请包括以下有益技术效果：
12.本申请通过在承印底座两侧增设固定机构，固定机构由支撑架、活动板、连接滑套和螺旋柱组成，随着螺旋柱的转动带动螺旋叶产生旋转，此时活动板内壁的限位滚轮随之在螺旋叶外转动升降，同时可推动活动板在连接滑套内往复滑动，随之连接滑套配合在支撑架一侧活动，从而方便调节防滑定位块对承印物的固定距离，可根据需要操作，结构巧
妙，适用性强，解决了通常是通过人工调试螺栓与夹板固定，但随着印刷工作的进行，人工调试效率较低，并且容易导致文字位移和糊印，从而影响到印刷质量的问题。
附图说明

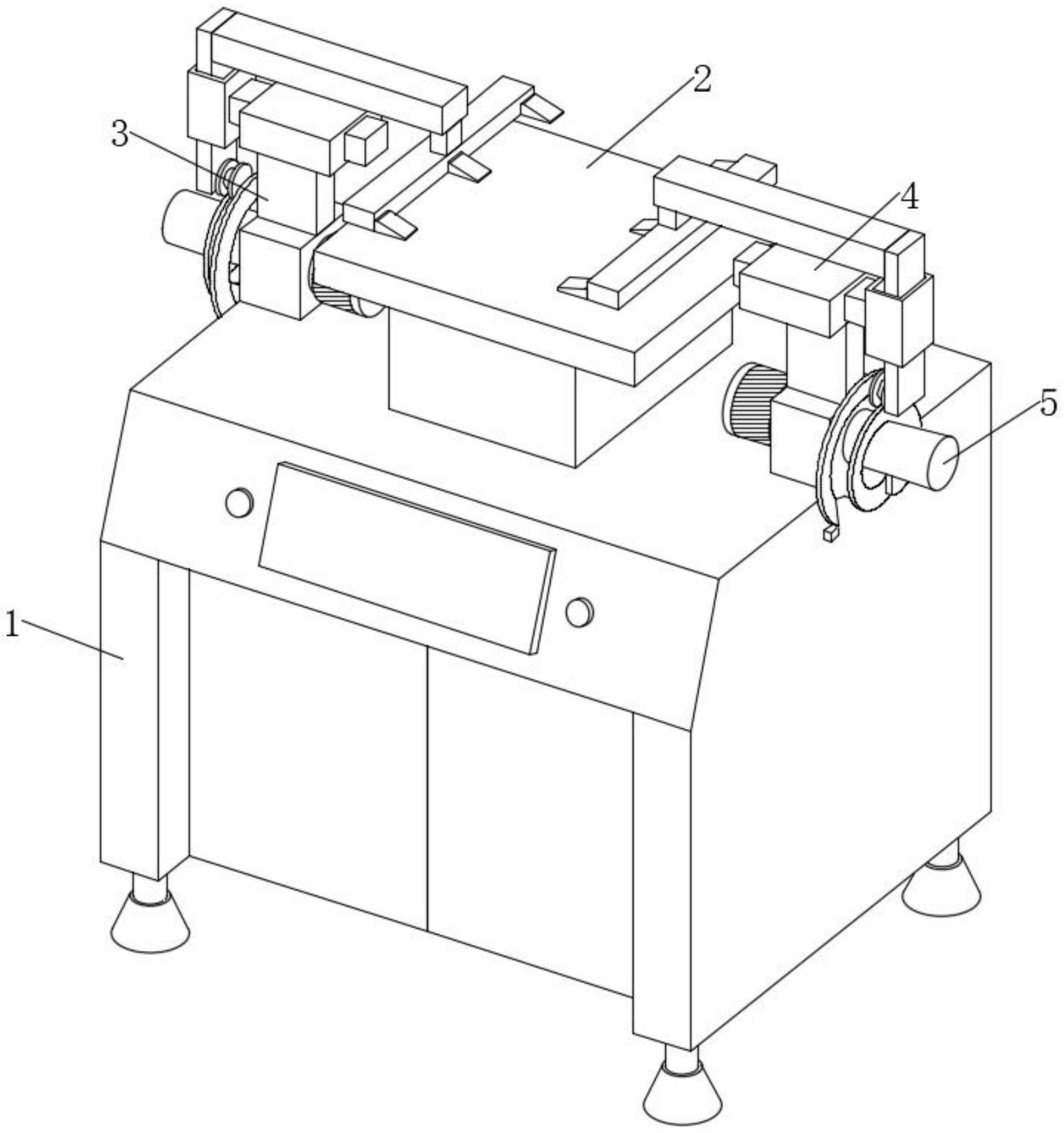

13.图1是申请实施例一种自动印刷机用固定机构的主视图。
14.图2是申请实施例固定机构的结构示意图。
15.图3是申请实施例连接滑套的爆炸图。
16.附图标记说明：1、印刷机工作台；2、承印底座；3、支撑架；4、定位板；5、螺旋柱；6、伺服电机；7、螺旋叶；8、限位挡条；9、固定架；10、活动板；11、固定板；12、连接滑套；13、活动槽；14、滑动杆；15、防滑定位块；16、滑动腔；17、限位滚轮。
具体实施方式
17.以下结合附图1-3对本申请作进一步详细说明。
18.本申请实施例公开一种自动印刷机用固定机构。参照图1-图3，一种自动印刷机用固定机构，包括印刷机工作台1，印刷机工作台1顶端的中心处设有承印底座2，可预先在承印底座2上放置承印物进行印刷，承印底座2提供承印物底部支撑，在承印底座2的两侧设有固定机构，固定机构包括支撑架3、活动板10、连接滑套12和螺旋柱5，支撑架3位于承印底座2两侧的中部，保障定位的平衡性，支撑架3的顶端呈一体结构焊接有定位板4，提供整体支撑力，在定位板4的内部开设有提供组件滑动的滑动腔16，支撑架3的内壁安装有伺服电机6，伺服电机6的输出端贯穿支撑架3的内壁且与螺旋柱5传动，伺服电机6，工作即可驱动螺旋柱5转动，由于螺旋柱5的外壁呈一体结构焊接有螺旋叶7，随着螺旋柱5的转动可使螺旋叶7随之运动，螺旋叶7的一端固定设有提供限位阻力的限位挡条8，避免产生脱落，防护性好。
19.参照图2-图3，活动板10顶端的内侧固定连接有固定架9，固定架9位于承印底座2顶部两侧，且固定架9的底端焊接有固定板11，固定板11的底部呈等距焊接有一组防滑定位块15，方便通过防滑定位块15与承印物两端接触对其固定，且防滑定位块15底部粘贴连接有防滑垫，与承印物接触可起到很好的防滑效果，连接滑套12的内部开设有与活动板10适配的活动槽13，活动板10可在活动槽13内做往复运动。
20.结合图3，且活动板10远离固定架9的一端延伸至活动槽13外且转动安装有限位滚轮17，限位滚轮17与螺旋叶7相适配，随着螺旋叶7的运动即可带动限位滚轮17沿其外壁滑动上下，在连接滑套12侧壁的中心处焊接有滑动杆14，滑动杆14远离连接滑套12的一端延伸至定位板4内，滑动杆14可随之在定位板4内滑动适配，进一步保障了整体工作的稳定性。
21.预先将需要进行印刷的承印物材料放置在承印底座2上，此时启动支撑架3内侧的伺服电机6，伺服电机6工作驱动螺旋柱5转动同时带动螺旋叶7产生运动，随着螺旋叶7的旋转，限位滚轮17随之在其外壁沿其转动幅度滚动上下，随之可推动活动板10在活动槽13内滑动向上，此时连接滑套12侧壁的滑动杆14配合在滑动腔16内向一侧滑动；
22.此时可配合将固定架9推向承印底座2侧壁且向上顶起，再根据承印物的厚度，复位螺旋柱5，螺旋柱5复位时，随之带动限位滚轮17复位，此时活动板10在活动槽13内回缩向下带动滑动杆14配合在滑动腔16内回缩，便于带动固定板11靠近承印物表面，随即可完成
对承印物的固定，稳定性高，便于后续进行印刷工作，解决了通常是通过人工调试螺栓与夹板固定，但随着印刷工作的进行，人工调试效率较低，并且容易导致文字位移和糊印，从而影响到印刷质量的问题。
23.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
24.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种自动印刷机用固定机构，包括印刷机工作台(1)，其特征在于：所述印刷机工作台(1)顶端的中心处设有承印底座(2)，所述承印底座(2)的两侧设有固定机构，所述固定机构包括支撑架(3)、活动板(10)、连接滑套(12)和螺旋柱(5)，所述活动板(10)顶端的内侧固定连接有固定架(9)，所述固定架(9)的底端焊接有固定板(11)，所述螺旋柱(5)的外壁呈一体结构焊接有螺旋叶(7)，所述螺旋叶(7)的一端固定设有提供限位阻力的限位挡条(8)，所述连接滑套(12)的内部开设有与活动板(10)适配的活动槽(13)，所述活动板(10)远离固定架(9)的一端延伸至活动槽(13)外且转动安装有限位滚轮(17)，所述限位滚轮(17)与螺旋叶(7)相适配，所述固定板(11)的底部呈等距焊接有一组防滑定位块(15)。2.根据权利要求1所述的一种自动印刷机用固定机构，其特征在于：所述支撑架(3)位于承印底座(2)两侧的中部，所述支撑架(3)的顶端呈一体结构焊接有定位板(4)，所述定位板(4)的内部开设有滑动腔(16)。3.根据权利要求1所述的一种自动印刷机用固定机构，其特征在于：所述支撑架(3)的内壁安装有伺服电机(6)，所述伺服电机(6)的输出端贯穿支撑架(3)的内壁且与螺旋柱(5)传动。4.根据权利要求2所述的一种自动印刷机用固定机构，其特征在于：所述连接滑套(12)侧壁的中心处焊接有滑动杆(14)，所述滑动杆(14)远离连接滑套(12)的一端延伸至定位板(4)内。

技术总结
本申请涉及固定机构技术领域，且公开了一种自动印刷机用固定机构，包括印刷机工作台，印刷机工作台顶端的中心处设有承印底座，承印底座的两侧设有固定机构，固定机构包括支撑架、活动板、连接滑套和螺旋柱，支撑架位于承印底座两侧的中部，活动板顶端的内侧固定连接有固定架，固定架的底端焊接有固定板。本方案通过在承印底座两侧增设固定机构，固定机构由支撑架、活动板、连接滑套和螺旋柱组成，随着螺旋柱的转动带动螺旋叶产生旋转，此时活动板内壁的限位滚轮随之在螺旋叶外转动升降，同时可推动活动板在连接滑套内往复滑动，随之连接滑套配合在支撑架一侧活动，方便调节防滑定位块对承印物的固定距离，可根据需要操作，结构巧妙，适用性强。适用性强。适用性强。


技术研发人员：范良琴 彭纯杰 彭冬梅
受保护的技术使用者：合肥多朋包装材料有限公司
技术研发日：2023.05.05
技术公布日：2023/10/27
