1.本实用新型涉及低温工程技术领域,特别涉及一种连接装置。
背景技术:2.在低温工程领域中,低温恒温器的真空腔内布置有冷屏,冷屏的外壁上设置有盘管,盘管内流通有低温介质,低温介质将冷量传递给冷屏以降低冷屏的温度,进而减少低温恒温器的冷量损失。
3.相关技术中,由于冷屏与盘管的材质不同,因此盘管通过管夹铆接的方式与冷屏连接。但该种连接方式下,一方面,盘管和冷屏为线接触,且可能存在加工误差,导致部分位置接触不良,导冷不充分;另一方面,由于不同材质的热胀系数不同,二者冷缩变形不一致,长期启停机条件下,铆接位置会产生松动,影响稳定性。
4.因此,目前亟待需要一种连接装置来解决上述问题。
技术实现要素:5.本实用新型实施例提供了一种连接装置,能够将盘管可靠地固定在冷屏上,使盘管和冷屏接触良好。
6.本实用新型实施例提供了一种连接装置,用于连接冷屏和盘管,包括:
7.竖直设置的第一板和第二板,所述第一板和所述第二板的相贴面固定连接,所述第一板和所述第二板的中部设置有凹槽,所述凹槽用于容纳所述盘管;
8.所述第一板的材质与冷屏的材质相同,以将所述第一板远离所述第二板的一侧与所述冷屏焊接;
9.所述第二板的材质与盘管的材质相同,以将所述第二板远离所述第一板的一侧与所述盘管焊接。
10.在一种可能的设计中,所述第一板的材质为铝或铜中的任一种。
11.在一种可能的设计中,所述第二板的材质为不锈钢。
12.在一种可能的设计中,所述凹槽为横截面呈圆弧状的凹槽,所述凹槽的横截面的内径与所述盘管的外径相等。
13.在一种可能的设计中,所述冷屏的外壳上设置有多个平行设置的应力释放槽,所述第一板设置在所述应力释放槽上。
14.在一种可能的设计中,所述盘管的轴线与每个所述应力释放槽的长度方向垂直。
15.在一种可能的设计中,所述第一板与所述冷屏的焊缝为间断焊缝。
16.在一种可能的设计中,所述第二板与所述盘管的焊缝为间断焊缝。
17.本实用新型实施例提供了一种连接装置,该连接装置中,第一板和第二板一起组成了复合板,并通过在复合板的中部设置凹槽,可以将盘管容纳在凹槽内,增加接触面积且方便固定。此外,第一板的材质与冷屏的材质相同,第二板的材质与盘管的材质相同,从而方便相同材质之间进行焊接,保证焊接可靠,接触良好。由此可见,本技术的连接装置能够
将盘管可靠地固定在冷屏上,使盘管和冷屏接触良好。
附图说明
18.为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

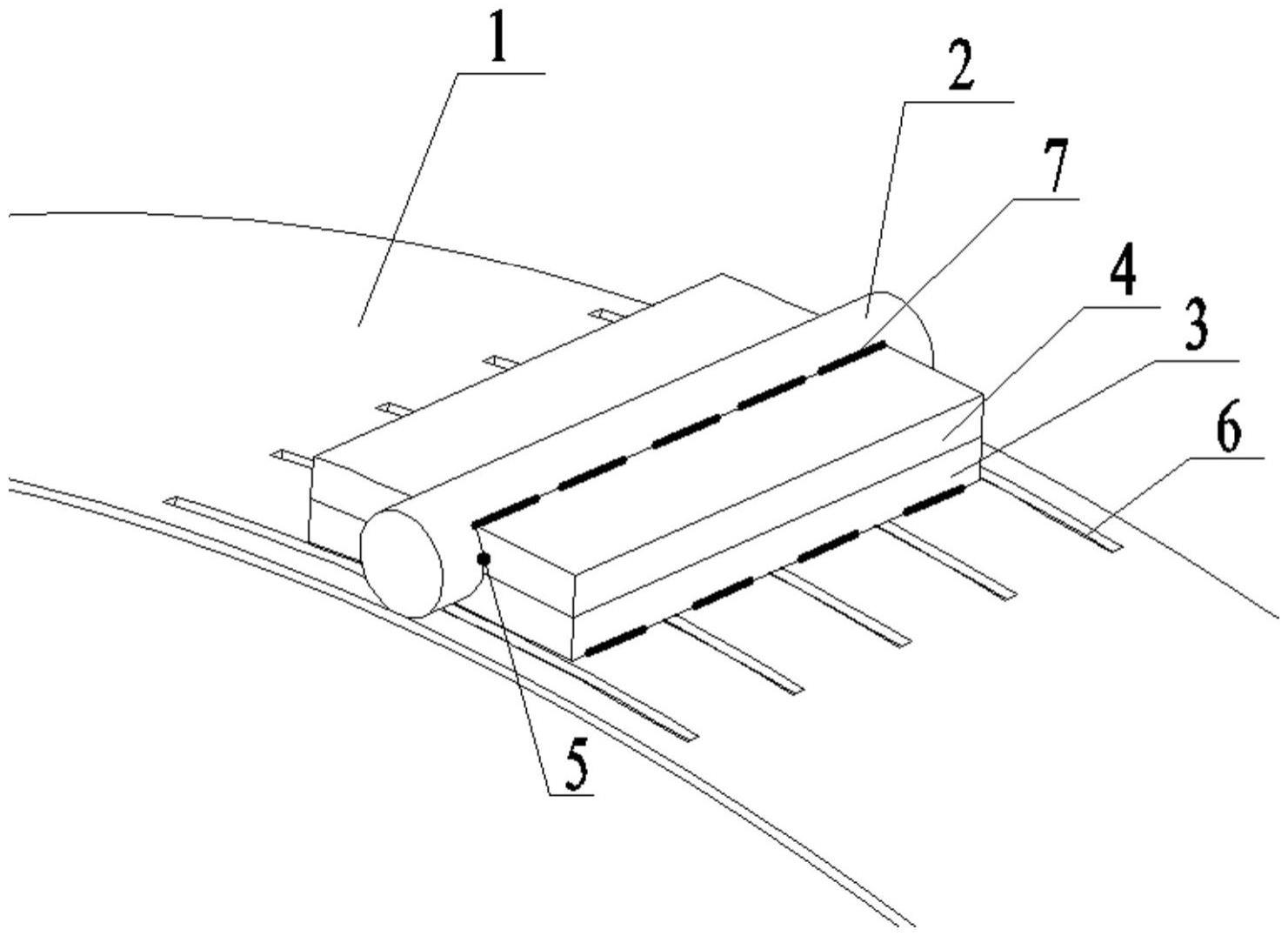

19.图1是本实用新型实施例提供的连接装置的轴示图;
20.图2是本实用新型实施例提供的连接装置的主视图。
21.1-冷屏;
22.2-盘管;
23.3-第一板;
24.4-第二板;
25.5-凹槽;
26.6-应力释放槽;
27.7-间断焊缝。
具体实施方式
28.为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
29.如图1和图2所示,为本实用新型实施例提供的连接装置的结构示图,从图中可以看出,该连接装置用于连接冷屏1和盘管2,连接装置包括:
30.竖直设置的第一板3和第二板4,第一板3和第二板4的相贴面固定连接,第一板3和第二板4的中部设置有凹槽5,凹槽5用于容纳盘管2;
31.第一板3的材质与冷屏1的材质相同,以将第一板3远离第二板4的一侧与冷屏1焊接;
32.第二板4的材质与盘管2的材质相同,以将第二板4远离第一板3的一侧与盘管2焊接。
33.该实施例提供的连接装置,第一板3和第二板4一起组成了复合板,并通过在复合板的中部设置凹槽5,可以将盘管2容纳在凹槽5内,增加接触面积且方便固定。此外,第一板3的材质与冷屏1的材质相同,第二板4的材质与盘管2的材质相同,从而方便相同材质之间进行焊接,保证焊接可靠,接触良好。由此可见,本技术的连接装置能够将盘管2可靠地固定在冷屏1上,使盘管2和冷屏1接触良好。
34.需要说明的是,第一板3和冷屏1的材质可以是铝或铜等导热系数较好到材料,第二板4和盘管2的材质可以是不锈钢等可以承受较高压力的材料。第一板3和第二板4组成的复合板为复合金属板,第一板3和第二板4采用摩擦焊或爆炸焊的方式进行焊接,以保证两
种板材连接的牢固性。当然,本技术不对第一板3、第二板4、以及冷屏1和盘管2的材质做具体限定,用户可以根据需要自主设计。
35.在一些实施方式中,凹槽5为横截面呈圆弧状的凹槽,凹槽5的横截面的内径与盘管2的外径相等。如此,可以使凹槽5的内表面与盘管2的外壳紧密相贴,将盘管2内流动的冷却介质的冷量充分地传递给第二板4和第一板3,并通过第一板3将冷量传递给冷屏1,增强冷却效果。
36.在一些实施方式中,冷屏1的外壳上设置有多个平行设置的应力释放槽6,第一板3设置在应力释放槽6上。
37.通过设置应力释放槽6,能够有效降低焊接造成的冷屏1变形量。进一步地,盘管2的轴线与每个应力释放槽6的长度方向垂直。如此,可以进一步减少冷屏1的变形量。
38.在一些实施方式中,第一板3与冷屏1的焊缝为间断焊缝7,通过间断焊缝7,在保证焊接可靠的同时,可以减少焊接量。此外,从图中可以看出,焊缝的位置与应力释放槽6的位置不重合。
39.在一些实施方式中,第二板4与盘管2的焊缝为间断焊缝7。焊缝的位置为第二板4凹槽5的边缘与盘管2的相贴处,如此可以可靠固定盘管2,防止盘管2移位。同样的,间断焊缝7在保证焊接可靠的同时,可以减少焊接量。
40.需要说明的是,在本文中,诸如第一和第二之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个
…”
限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同因素。
41.最后应说明的是:以上实施例仅用以说明本实用新型的技术方案,而非对其限制;尽管参照前述实施例对本实用新型进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换;而这些修改或者替换,并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
