1.本实用新型涉及开关插座技术领域，具体涉及一种开关插座。


背景技术：

2.现在市面上的墙壁开关插座，面板通常是卡设在插座本体上的，如果需要拆卸面板，需要采用螺丝刀将面板从插座本体上撬下。但是，开关插座是固定在墙面的，在螺丝刀撬下面板的过程中，螺丝刀可能会因操作不当或手滑等原因，将面板的漆面划伤，同时也有可能将墙壁划伤，影响面板和墙壁的美观性。


技术实现要素：

3.因此，本实用新型要解决的技术问题在于螺丝刀撬下面板的过程中，螺丝刀可能会因操作不当或手滑等原因，将面板的漆面划伤，同时也有可能将墙壁划伤，影响面板和墙壁的美观性，从而提供一种开关插座。
4.为了解决上述问题，本实用新型提供了一种开关插座，包括：
5.面板，所述面板内侧设置有卡扣；
6.插座本体，所述插座本体上设置有安装槽，所述安装槽内设置有可移动的弹性限位件，所述弹性限位件可沿所述安装槽的导向方向相对移动，所述弹性限位件的一侧具有弹性部，所述弹性部与所述安装槽的上侧壁抵触，所述弹性限位件远离弹性部的一侧设置有与所述卡扣配合的卡槽，所述面板通过所述卡扣与所述卡槽配合卡设在所述插座本体上，所述弹性限位件适于通过弹性部对所述面板限位。
7.进一步的，所述弹性部包括凹槽、第一柱体和弹簧，所述凹槽设置在所述弹性限位件的一侧，所述第一柱体设置在所述凹槽内，所述弹簧的一端与所述第一柱体固定连接，所述弹簧的另一端与所述安装槽的上侧壁抵触。
8.进一步的，所述弹性部包括v型弹性筋，所述v型弹性筋固定设置在所述弹性限位件的一侧，所述v型弹性筋的两端分别与所述安装槽的上侧壁抵触。
9.进一步的，所述安装槽两侧的侧壁上设置有滑槽，所述弹性限位件的左右两侧设置在滑槽内，所述弹性限位件适于沿所述滑槽的导向方向相对滑动。
10.进一步的，所述弹性限位件的左右两侧设置有滑动件，所述弹性限位件通过所述滑动件滑动设置在所述滑槽上。
11.进一步的，所述弹性限位件的下侧设置有按压件。
12.进一步的，所述面板的下侧壁设置有薄板，所述薄板盖设在所述按压件上。
13.进一步的，所述安装槽内设置有第二柱体，所述第二柱体与所述第一柱体对应设置，所述弹簧的另一端固定设置在所述第二柱体上。
14.进一步的，所述卡扣设置在所述薄板的两侧。
15.进一步的，所述面板上下两侧内壁均设置有所述卡扣，所述面板上下两侧内壁的所述卡扣分别与所述插座本体上的插座卡槽和所述弹性限位件上的卡槽相互配合。
16.本实用新型具有以下优点：
17.本实用新型提供了一种开关插座，通过在插座本体上设置安装槽，弹性限位件可移动的设置在安装槽内，弹性限位件的一侧设置有弹性部，弹性部与安装槽的顶部抵触，弹性限位件的另一侧设置有与面板上的卡扣配合的卡槽，面板卡设在插座本体上，弹性限位件对面板限位，当需要取下面板时，推动弹性限位件解除对面板的限位即可，从而避免的用螺丝刀对面板的拆除，可防止划伤面板的漆面和墙壁。
附图说明
18.为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

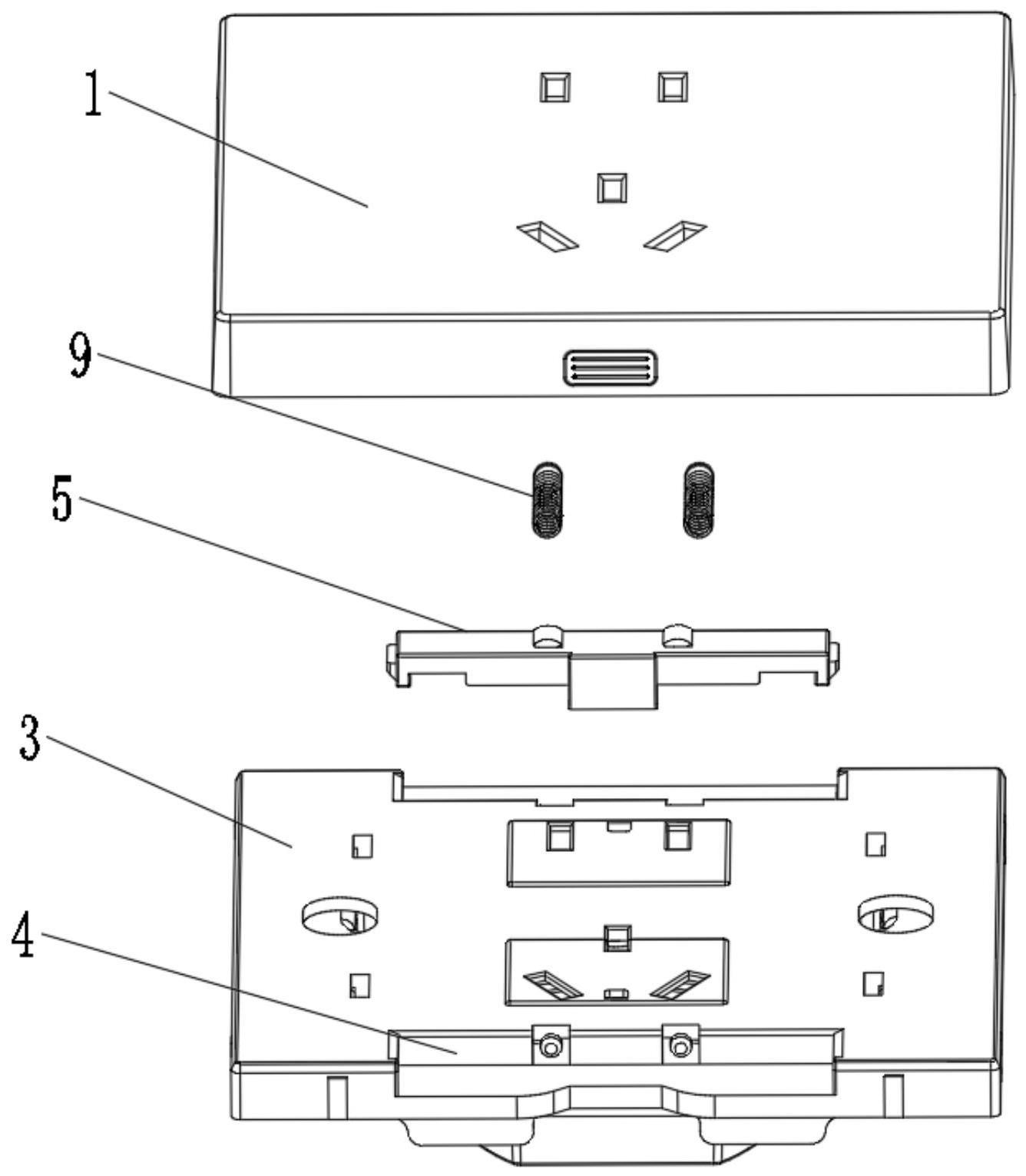

19.图1为本实用新型实施例1中开关插座的爆炸图；
20.图2为本实用新型实施例1中面板的结构示意图；
21.图3为本实用新型实施例1中插座本体的结构示意图；
22.图4为本实用新型实施例1中安装槽的结构示意图；
23.图5为本实用新型实施例1中弹性限位件的结构示意图；
24.图6为本实用新型实施例2中插座本体的结构示意图；
25.附图标记说明：
26.1、面板；2、卡扣；3、插座本体；4、安装槽；5、弹性限位件；6、卡槽；7、凹槽；8、第一柱体；9、弹簧；10、滑槽；11、滑动件；12、按压件；13、薄板；14、第二柱体；15、v型弹性筋。
具体实施方式
27.下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。
29.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
30.此外，下面所描述的本实用新型不同实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互结合。
31.实施例1
32.如图1至图5所示，本实施例公开了一种开关插座，包括：面板1和插座本体3。面板1内侧设置有卡扣2。插座本体3上设置有安装槽4，安装槽4内设置有可移动的弹性限位件5，弹性限位件5可沿安装槽4的导向方向相对移动，弹性限位件5的一侧具有弹性部，弹性部与安装槽4的上侧壁抵触，弹性限位件5远离弹性部的一侧设置有与卡扣2配合的卡槽6，面板1通过卡扣2与卡槽6配合卡设在插座本体3上，弹性限位件5适于通过弹性部对面板1限位。
33.具体的，面板1的内侧设置有卡扣2，面板1可通过卡扣2卡设在插座本体3上。插座本体3的下侧开设有安装槽4，弹性限位件5可移动的设置在安装槽4内，弹性限位件5可沿安装槽4的导向方向相对移动，弹性限位件5的上侧具有弹性部，弹性部与安装槽4的顶部抵触，弹性限位件5的下侧设置有与卡扣2配合的卡槽6。在安装面板1时，先将面板1的下侧通过卡扣2卡设在弹性限位件5上，并推动面板1向上移动，面板1推动弹性限位件5进行移动，弹性部受力进行收缩，随后将面板1的上侧卡设在插座本体3的上侧，随后松开面板1，此时弹性限位件5对弹性部的推力消失，在弹性部弹力的作用下，弹性部推动弹性限位件5向下侧移动，并推动面板1向下侧移动，面板1的上侧受到插座本体3的限位无法向下移动，使得插座本体3和弹性限位件5共同对面板1进行限位，将面板1固定在插座本体3上；当需要拆卸面板1时，推动弹性限位件5向上移动，弹性限位件5上的卡槽6与卡扣2脱离，并解除限位，随后将面板1的下侧与弹性限位件5进行拆卸，随后将面板1上侧与插座本体3的上侧进行拆卸，即可取下面板1。
34.进一步的，弹性部包括凹槽7、第一柱体8和弹簧9，凹槽7设置在弹性限位件5的一侧，第一柱体8设置在凹槽7内，弹簧9的一端与第一柱体8固定连接，弹簧9的另一端与安装槽4的上侧壁抵触。
35.具体的，如图3和图5所示，弹性限位件5的上端设置有两个凹槽7，凹槽7内设置有第一柱体8，弹簧9的一端与第一柱体8固定连接，弹簧9的另一端与安装槽4的顶部侧壁抵触。
36.进一步的，安装槽4两侧的侧壁上设置有滑槽10，弹性限位件5的左右两侧设置在滑槽10内，弹性限位件5适于沿滑槽10的导向方向相对滑动。
37.进一步的，弹性限位件5的左右两侧设置有滑动件11，弹性限位件5通过滑动件11滑动设置在滑槽10上。
38.具体的，如图4和图5所示，安装槽4两侧的侧壁上设置有滑槽10，弹性限位件5的左右两侧设置有滑动件11，弹性限位件5通过滑动件11设置在滑槽10内，滑动件11可在滑槽10内相对移动并带动弹性限位件5移动。
39.进一步的，弹性限位件5的下侧设置有按压件12。
40.进一步的，面板1的下侧壁设置有薄板13，薄板13盖设在按压件12上。
41.具体的，如图2和图3所示，弹性限位件5的下侧设置有按压件12，面板1的下侧壁设置有薄板13，薄板13与按压件12对应设置并盖设在按压件12上，薄板13具有弹性，当需要拆卸面板1时，按压薄板13，薄板13发生变形，薄板13推动按压件12使弹性限位件5朝向安装槽4的顶部移动，弹性限位件5上的卡槽6与面板1的卡扣2脱离，并解除面板1下侧的限位，随后将面板1的下侧与弹性限位件5进行拆卸，随后将面板1上侧与插座本体3的上侧进行拆卸，即可取下面板1。
42.进一步的，安装槽4内设置有第二柱体14，第二柱体14与第一柱体8对应设置，弹簧9的另一端固定设置在第二柱体14上。
43.具体的，如图4所示，安装槽4内设置有第二柱体14，第二柱体14与第一柱体8一一对应，弹簧9的上端固定在第二柱体14上，弹簧9的下端固定在第一柱体8上。
44.进一步的，卡扣2设置在薄板13的两侧。
45.具体的，如图2所示，面板1下侧的卡扣2设置在薄板13的两侧。
46.进一步的，面板1上下两侧内壁均设置有卡扣2，面板1上下两侧内壁的卡扣2分别与插座本体3上的插座卡槽6和弹性限位件5上的卡槽6相互配合。
47.具体的，如图2所示，面板1的上下两侧均设置有卡扣2，面板1上侧的卡扣2可与插座本体3上侧的插座卡槽6配合，面板1下侧的卡扣2与弹性限位件5上的卡槽6配合。
48.实施例2
49.本实施例提供的开关插座，其与实施例1的区别在于：弹性部的机构发生变化，弹性部包括v型弹性筋15，v型弹性筋15固定设置在弹性限位件5的一侧，v型弹性筋15的两端分别与安装槽4的上侧壁抵触。
50.具体的，如图6所示，v型弹性筋15固定设置在弹性限位件5的上侧，v型弹性筋15的两端分别与安装槽4顶部侧壁的两侧抵触，弹性限位件5为v型弹性筋15提供推力，v型弹性筋15为弹性限位件5提供弹力。
51.显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本发明创造的保护范围之中。
