1.本实用新型涉及磁性微球回收技术领域，具体为一种磁性微球的简易回收装置。


背景技术：

2.磁性微球材料在生物工程领域、医药领域、化工领域与环保领域都有广泛的应用。由于磁性微球个体微小，磁场对其捕获能力弱，在磁性微球加工过程中总是会因为清洗操作造成大量损失，并且随污水排放的磁性微球还会造成排水管道的淤塞阻滞。
3.现有技术公开了申请号为：201920160835.1的一种磁性微球的简易回收装置，由带喇叭口的软管和内部装有磁铁的支架两部分组成，带喇叭口的软管可以螺旋缠绕组装于内部装有磁铁的支架上。磁性微球生产过程中的清洗液可以直接注入到带喇叭口的软管中并在重力作用下向带喇叭口的软管出口流动，磁性微球受到内部装有磁铁的支架中磁铁吸附会滞留在带喇叭口的软管中，只有清洗液能够从带喇叭口的软管出口流出，虹吸作用可以使清洗液全部从带喇叭口的软管中排出，仅有被吸附的磁性微球滞留在带喇叭口的软管中。将带喇叭口的软管从内部装有磁铁的支架中取出，可以方便有效地回收其中的磁性微球。
4.但是现有的技术还存在以下不足，首先上述装置是通过将带喇叭口的软管缠绕在磁铁支架上，清洗液流通后将磁性微球进行吸附，但是上述装置，通过单一的管路流通，不能够完全地对磁性微球进行吸附，存在少量的磁性微球流失的问题。


技术实现要素：

5.本实用新型的目的在于提供一种磁性微球的简易回收装置，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种磁性微球的简易回收装置，包括承载机构和回收机构，所述回收机构活动连接于承载机构的内部。
7.所述回收机构包括搅动单元和吸附单元，所述搅动单元转动连接于承载机构的内部，所述吸附单元插接于承载机构的内部。
8.优选的，所述承载机构由外壳、连接轴、盖板、吸附壳、底座和支撑腿组成，所述外壳固定连接于承载机构的表面，所述连接轴转动连接于外壳的顶部，所述盖板固定连接于连接轴的表面，所述吸附壳固定连接于外壳的右侧，所述底座固定连接于外壳的底部，所述支撑腿固定连接于外壳的底部，起到主要承载承接作用。
9.优选的，所述搅动单元由转盘、搅动块、排水口、放水阀、蓄电池和控制开关组成，所述转盘转动连接于外壳的内底部，所述搅动块固定连接于转盘的顶部，所述排水口开设于外壳的底部，所述蓄电池卡接于底座的内部，所述控制开关固定连接于底座的正面，便于带动清洗液进行反复运动，提高吸附效率。
10.优选的，所述吸附单元由第一插接槽、插接板、把手、第二插接槽和磁铁板组成，所述第一插接槽开设于吸附壳的内部，所述插接板插接于第一插接槽的内部，所述把手固定
连接于插接板的顶部，所述第二插接槽开设于插接板的侧面，所述磁铁板插接于第二插接槽的内部，用于吸附清洗液内部的磁性微球。
11.优选的，所述底座的内部设置有伺服电机，所述转盘的输入端啮合于伺服电机的输出端，所述伺服电机电性连接于控制开关，所述控制开关电性连接于蓄电池，便于驱动转盘带动清洗液反复运动，使磁铁板充分的吸附磁性微球。
12.优选的，所述插接板贴合于第一插接槽的内壁，所述插接板靠近外壳内部的一侧表面设置有密封胶条，提高密封性，防止吸附磁性流入第二插接槽的内部。
13.优选的，所述转盘与外壳的内底部的连接处设置有密封轴，防止水流渗透至内部导致损坏伺服电机。
14.与现有技术相比，本实用新型的有益效果是：
15.1、该磁性微球的简易回收装置，通过底座内部的内置伺服电机，带动转盘以及搅动块将清洁液进行反复搅拌，使清洗液内部的磁性微球充分地被磁铁板进行吸附，全面提高回收效率，减少磁性微球流失。
16.2、该磁性微球的简易回收装置，通过抽出插接板后便于提高移动效率，可以不被传输距离限制，拆除磁铁板，可使磁性微球快速掉落，提高收集效率。
附图说明

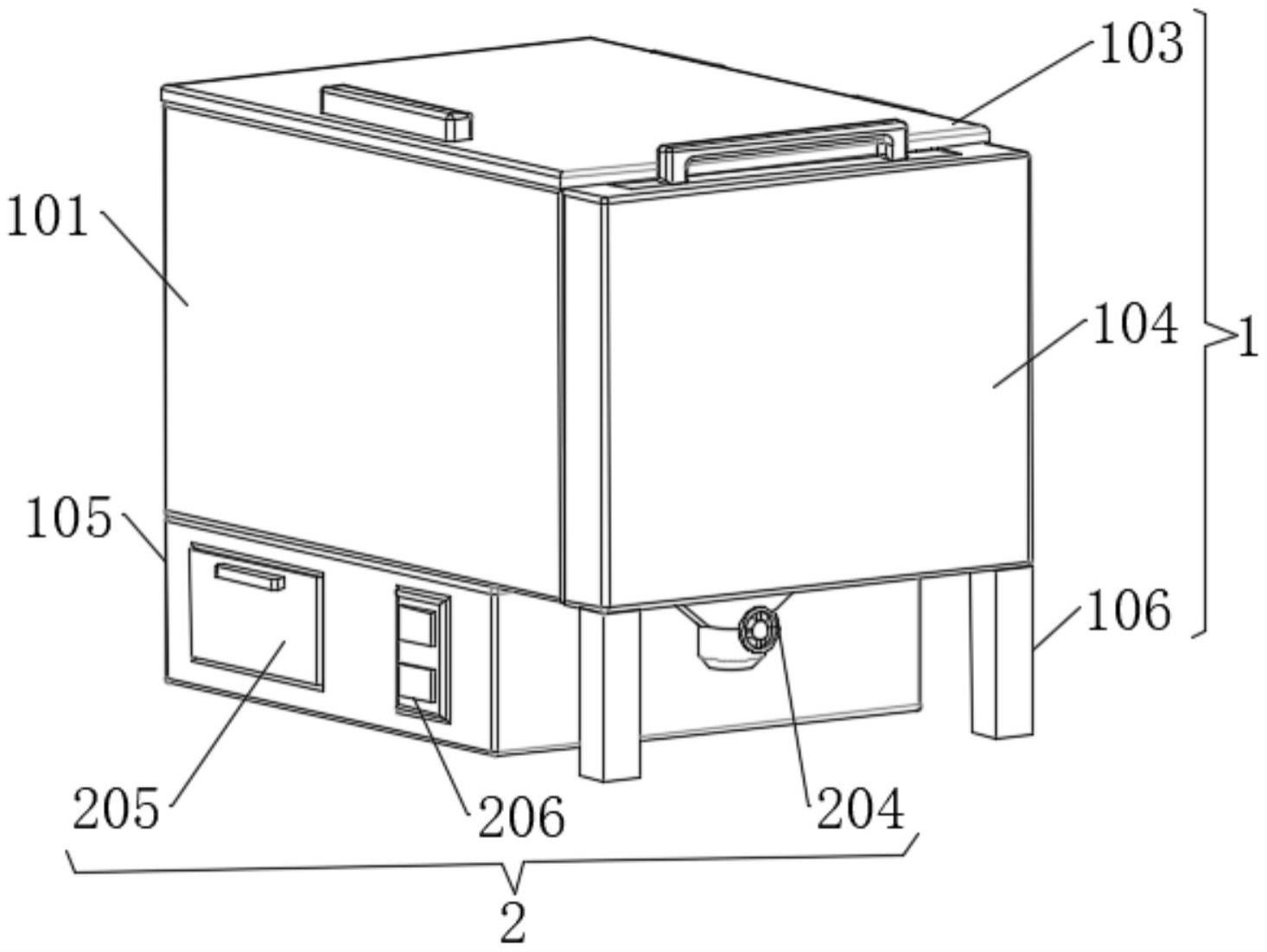

17.图1为本实用新型外观结构示意图；
18.图2为本实用新型内部结构示意图；
19.图3为本实用新型插接板内部结构示意图；
20.图4为本实用新型图2中a处放大结构示意图。
21.图中：1、承载机构；101、外壳；102、连接轴；103、盖板；104、吸附壳；105、底座；106、支撑腿；2、回收机构；201、转盘；202、搅动块；203、排水口；204、放水阀；205、蓄电池；206、控制开关；211、第一插接槽；212、插接板；213、把手；214、第二插接槽；215、磁铁板。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-4，本实用新型提供以下技术方案：一种磁性微球的简易回收装置，包括承载机构1和回收机构2，回收机构2活动连接于承载机构1的内部。
24.回收机构2包括搅动单元和吸附单元，搅动单元转动连接于承载机构1的内部，吸附单元插接于承载机构1的内部。
25.承载机构1由外壳101、连接轴102、盖板103、吸附壳104、底座105和支撑腿106组成，外壳101固定连接于承载机构1的表面，连接轴102转动连接于外壳101的顶部，盖板103固定连接于连接轴102的表面，吸附壳104固定连接于外壳101的右侧，底座105固定连接于外壳101的底部，底座105的内部设置有伺服电机，转盘201的输入端啮合于伺服电机的输出端，伺服电机电性连接于控制开关206，控制开关206电性连接于蓄电池205，便于驱动转盘
201带动清洗液反复运动，使磁铁板215充分的吸附磁性微球，支撑腿106固定连接于外壳101的底部，起到主要承载承接作用。
26.搅动单元由转盘201、搅动块202、排水口203、放水阀204、蓄电池205和控制开关206组成，转盘201转动连接于外壳101的内底部，转盘201与外壳101的内底部的连接处设置有密封轴，防止水流渗透至内部导致损坏伺服电机，搅动块202固定连接于转盘201的顶部，排水口203开设于外壳101的底部，蓄电池205卡接于底座105的内部，控制开关206固定连接于底座105的正面，便于带动清洗液进行反复运动，提高吸附效率，吸附单元由第一插接槽211、插接板212、把手213、第二插接槽214和磁铁板215组成，第一插接槽211开设于吸附壳104的内部，插接板212插接于第一插接槽211的内部，插接板212贴合于第一插接槽211的内壁，插接板212靠近外壳101内部的一侧表面设置有密封胶条，提高密封性，防止吸附磁性流入第二插接槽214的内部，把手213固定连接于插接板212的顶部，第二插接槽214开设于插接板212的侧面，磁铁板215插接于第二插接槽214的内部，用于吸附清洗液内部的磁性微球。
27.在使用时，将清洗液添加至外壳101的内部，启动伺服电机带动转盘201转动，使内部清洗液反复运动，磁铁板215将清洗液内部磁性微球充分吸附，排水后，将插接板212拉出，拆除磁铁板215对磁性微球进行收集。
