一种防堵塞网孔的超声波振动筛的制作方法-j9九游会真人

1.本实用新型涉及超声波振动筛领域，具体为一种防堵塞网孔的超声波振动筛。


背景技术：

2.直线振动筛是一种对塑料粒子进行筛分的生产设备，主要利用振动电机激振作为振动源，使塑料粒子在筛网上被抛起，同时向前作直线运动，塑料粒子从直线振动筛的进料口进入，通过筛网的筛分产生筛上物和筛下物，并分别从各自的出口排出。
3.在物料筛分结束后，筛分物料会带着粉尘从出料口落出，散发在空气中会对周围的环境造成一定污染。
4.现有专利（授权公告号：cn 218108375 u）一种直线振动筛，包括支撑架、设置在支撑架上的筛箱以及安装在筛箱底部的振动电机，通过设置专门收集磁石的物料桶，使得磁石粉尘不会散发到空气中，污染工作环境。
5.但是上述技术方案仍存在一定不足，筛网在振动的过程中会带动物料进行移动，物料移动时会与筛网产生摩擦，使用时间较长后可能会使得筛网磨损甚至损坏。


技术实现要素：

6.基于此，本实用新型的目的是提供一种防堵塞网孔的超声波振动筛，以解决上述背景中提出的技术问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种防堵塞网孔的超声波振动筛，包括工作台，所述工作台的内壁设有筛网，所述筛网的顶端设有拆装机构；
8.拆装机构包括耐磨板，所述筛网的顶端抵接有耐磨板，所述耐磨板的底端设有多组插头，所述筛网的顶端开设有多组插槽，且插槽的内壁与插头的外壁滑动连接，多组所述插头的外壁开设有滑槽，且滑槽的内壁滑动连接有卡块，所述卡块的外壁设有限位弹簧，且下午内弹簧的另一端连接于滑槽的内壁，多组所述插槽的内壁开设有卡槽，且卡块与卡槽契合。
9.作为本实用新型的一种防堵塞网孔的超声波振动筛优选技术方案，多组所述卡块的外壁开设有活动槽，多组所述活动槽的内壁滑动连接有活动轴，多组所述活动轴的端部设有拉杆，且多组所述拉杆的顶端延伸至耐磨板的外部，多组所述拉杆的顶端连接有连杆。
10.作为本实用新型的一种防堵塞网孔的超声波振动筛优选技术方案，所述工作台的底端设有电机，所述工作台的底端设有振动器，且电机的输出端延伸至振动器的内部，所述工作台的底端一侧设有收料框。
11.作为本实用新型的一种防堵塞网孔的超声波振动筛优选技术方案，所述工作台的侧壁设有超声波振动发射器。
12.作为本实用新型的一种防堵塞网孔的超声波振动筛优选技术方案，所述工作台的顶端设有除尘机构，所述除尘机构包括防尘罩，所述工作台的顶端设有防尘罩，所述防尘罩的外壁连通有气室，所述气室的底端连通有集尘盒，所述气室的外壁连通有气囊。
13.作为本实用新型的一种防堵塞网孔的超声波振动筛优选技术方案，所述气室的内壁设有一号单向阀，所述气室的底端设有二号单向阀。
14.作为本实用新型的一种防堵塞网孔的超声波振动筛优选技术方案，所述电机的输出端贯穿于振动器，所述电机的输出端设有往复丝杆，所述往复丝杆的外壁螺纹连接有移动板，所述移动板的侧壁设有连接杆，且连接杆的另一端侧壁与气囊的端部固定连接。
15.综上所述，本实用新型主要具有以下有益效果：
16.本实用新型通过设置耐磨板，使得耐磨板与物料直接接触，从而保护筛网不受物料的摩擦影响，防止了筛网磨损或者损坏的情况发生，且当耐磨板磨损或者损坏时，只需向上拉动连杆即可将耐磨板取下，在安装新的耐磨板时，只需将插头对准插槽后向下压动耐磨板即可将耐磨板自动固定在筛网的上方，非常的便捷快速。
附图说明
17.图1为本实用新型的主视立体示意图；

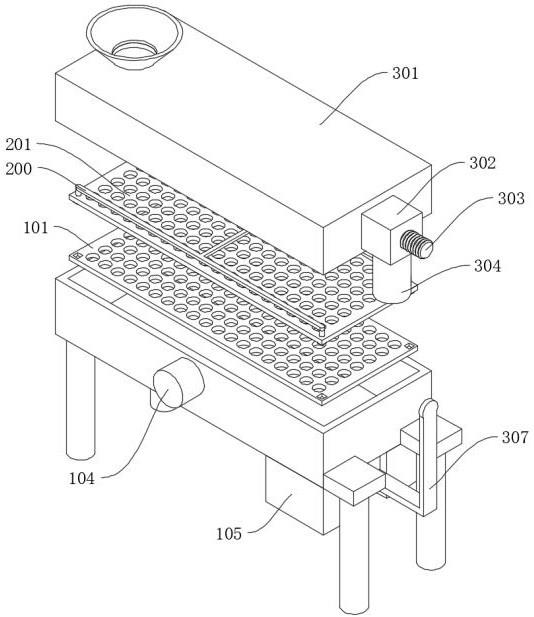

18.图2为本实用新型的主视立体爆炸图；
19.图3为本实用新型的正视示意图；
20.图4为本实用新型的拆装机构正视剖视图；
21.图5为本实用新型的除尘机构正视剖视图。
22.图中：100、工作台；200、拆装机构；300、除尘机构；
23.101、筛网；102、电机；103、振动器；104、超声波振动发射器；105、收料框；
24.201、耐磨板；202.插头；203、卡块；204、卡槽；205、活动槽；206、活动轴；207、拉杆；208、连杆；
25.301、防尘罩；302、气室；303、气囊；304、集尘盒；305、往复丝杆；306、移动板；307、连接杆；308、一号单向阀；309、二号单向阀。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
27.下面根据本实用新型的整体结构，对其实施例进行说明。
28.一种防堵塞网孔的超声波振动筛，如图1-4所示，包括工作台100，工作台100的内壁设有筛网101，筛网101的顶端设有拆装机构200；
29.拆装机构200包括耐磨板201，筛网101的顶端抵接有耐磨板201，耐磨板201的底端设有多组插头202，筛网101的顶端开设有多组插槽，且插槽的内壁与插头202的外壁滑动连接，多组插头202的外壁开设有滑槽，且滑槽的内壁滑动连接有卡块203，卡块203的外壁设有限位弹簧，且下午内弹簧的另一端连接于滑槽的内壁，多组插槽的内壁开设有卡槽204，且卡块203与卡槽204契合，多组卡块203的外壁开设有活动槽205，多组活动槽205的内壁滑动连接有活动轴206，多组活动轴206的端部设有拉杆207，且多组拉杆207的顶端延伸至耐磨板201的外部，多组拉杆207的顶端连接有连杆208。
30.耐磨板201的设置可保护筛网101不受物料的摩擦影响，防止了筛网101磨损或者
损坏的情况发生，且当耐磨板201磨损或者损坏时，只需向上拉动连杆208带动多组拉杆207同时向上移动，多组拉杆207向上移动时带动多组活动轴206向上移动，多组活动轴206即可通过多组活动槽205将多组卡块203拉入插头202内部，此时卡块203与卡槽204分离，即可继续拉动连杆208将耐磨板201取下，在安装新的耐磨板201时，只需将插头202对准插槽后向下压动耐磨板201，插槽的内壁可通过卡块203的斜面将卡块203挤入到滑槽内部，当卡块203到达卡槽204位置时，限位弹簧即可推动卡块203复位进入到卡槽204内部，即可将耐磨板201自动固定在筛网101的上方。
31.请着重参阅图3，工作台100的底端设有电机102，工作台100的底端设有振动器103，且电机102的输出端延伸至振动器103的内部，工作台100的底端一侧设有收料框105。
32.振动器103可带动筛网101进行振动，电机102的输出端用于驱动振动器103运行。
33.请着重参阅图1-3，工作台100的侧壁设有超声波振动发射器104。
34.超声波振动发射器的设置可带动筛网101进行高频振动，提高振动效率，防止筛网101堵塞。
35.请着重参阅图1-5，工作台100的顶端设有除尘机构300，除尘机构300包括防尘罩301，工作台100的顶端设有防尘罩301，防尘罩301的外壁连通有气室302，气室302的底端连通有集尘盒304，气室302的外壁连通有气囊303，气室302的内壁设有一号单向阀308，气室302的底端设有二号单向阀309，电机102的输出端贯穿于振动器103，电机102的输出端设有往复丝杆305，往复丝杆305的外壁螺纹连接有移动板306，移动板306的侧壁设有连接杆307，且连接杆307的另一端侧壁与气囊303的端部固定连接。
36.当电机102带动振动器103运行的同时带动往复丝杆305转动，往复丝杆305转动带动移动左右往复移动，移动板306即可通过连接杆307带动气囊303往复收缩与扩张，当气囊303扩张时，气室302内部产生负压，外部大气压即可将一号单向阀308顶开，使得防尘罩301内部扬起的灰尘被吸入气室302内部，当气囊303收缩时，气室302内部的压力增加顶开二号单向阀309，将气室302内部的灰尘吹入集尘盒304中收集起来，单向阀为现有结构，此处不再过多赘述。
37.使用时，耐磨板201与物料直接接触，从而保护筛网101不受物料的摩擦影响，防止了筛网101磨损或者损坏的情况发生，且当耐磨板201磨损或者损坏时，只需向上拉动连杆208即可将耐磨板201取下，在安装新的耐磨板201时，只需将插头202对准插槽后向下压动耐磨板201即可将耐磨板201自动固定在筛网101的上方，非常的便捷快速。
