1.本实用新型涉及风叶结构技术领域,具体为一种高速涡轮气流分级机用风叶结构。
背景技术:2.目前,气流分级机内都设置有涡轮风叶,传统的风叶只设置有一个外圈,未设置内圈,导致该风叶无法产生强大的气流,风流量很小,满足不了工作的需求,且传统的风叶上未设置换向块,工作时,风叶无法随时改变风向,且传统的风叶采用的铁质材料构件,铁质材料化学性质不稳定,极易生锈,且铁质材料构件硬度不高,极易弯曲,导致该风叶使用寿命不高,满足不了人们的需求。
3.在中国实用新型专利申请公开说明书cn 108144855 a中公开的一种高速涡轮气流分级机用风叶结构,该风叶可产生强大的气流,大大提高了送风量,该风叶在叶片上还设置有可自动变化位置的换向块,工作中可通过改变换向块的位置来改变风向,满足了工作的需求。但是当风叶坏了就需要更换整体扇叶无法拆卸更换对使用造成不便。
技术实现要素:4.本实用新型的目的在于提供一种高速涡轮气流分级机用风叶结构,以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:
6.一种高速涡轮气流分级机用风叶结构,包括旋转块,所述旋转块一侧固定设置有连接杆,所述连接杆一端固定设置有大转盘,所述旋转块一侧固定设置有长杆,所述长杆一端固定设置有小转盘,所述长杆一端固定设置有锥形帽,所述小转盘一侧固定设置有连接片,所述连接片一端固定设置有内扇叶。
7.优选的,所述大转盘一侧固定设置有卡槽,卡槽内壁活动设置有连接块,所述连接块两侧开设有凹槽,所述连接块一端固定设置有外扇叶。
8.优选的,所述卡槽内壁固定设置有伸缩块,所述伸缩块一侧活动设置有压力弹簧,所述伸缩块一端固定设置有固定块,所述固定块一侧固定设置有夹块。
9.优选的,所述连接片一侧开设有固定孔。
10.优选的,所述小转盘内部活动设置有底转盘,所述底转盘顶端固定设置有旋转杆,所述旋转杆顶端固定设置有长条块,所述底转盘顶端固定设置有短块,所述短块一侧活动设置有伸张弹簧,所述伸张弹簧一端活动设置有顶转盘,所述长条块一侧与固定孔一侧活动设置。
11.优选的,所述旋转块一侧开设有卡孔。
12.与现有技术相比,本实用新型的有益效果是:
13.1.该一种高速涡轮气流分级机用风叶结构,通过将外扇叶整体插进卡槽经过卡槽内部的弹簧和伸缩杆的作用下可使夹块夹住连接块两侧的凹块使其在告诉转动下不能脱
落,后期方便卸掉进行清理和更换,可以根据需求更换不同功能的风扇达到不同效果,从而达到方便拆卸及更换的效果。
14.2.该一种高速涡轮气流分级机用风叶结构,通过内扇叶一端的连接片上的固定孔,经过小转盘上的长条块透过固定孔经过小转盘内部的底转盘和伸张弹簧的作用下使长条块旋转压住连接片使其固定,后期拆卸时可旋转长条块即可拆卸,在两排扇叶的情况下达到多倍工作的效果。
附图说明
15.图1为本实用新型的整体结构示意图;

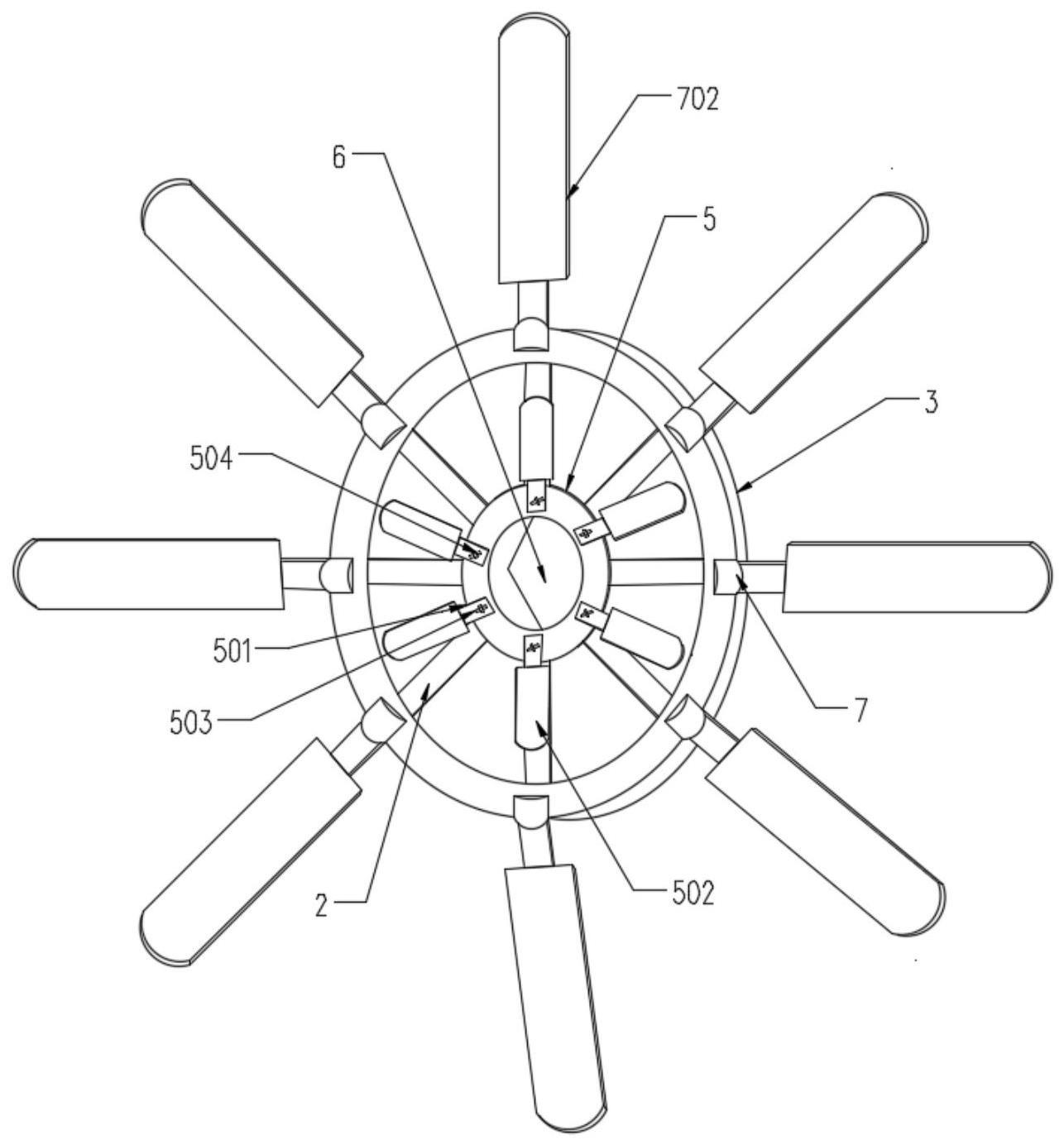

16.图2为本实用正面结构示意图;
17.图3为本实用侧面结构示意图;
18.图4为本实用卡槽内部结构示意图;
19.图5为本实用连接块正面结构示意图;
20.图6为本实用小转盘内部结构示意图;
21.图7为本实用旋转块正面结构示意图;
22.图中:1、旋转块;2、连接杆;3、大转盘;4、长杆;5、小转盘;6、锥形帽;501、连接片;502、内扇叶;7、卡槽;701、连接块;707、凹槽;702、外扇叶;703、伸缩块;704、压力弹簧;705、固定块;706、夹块;503、固定孔;506、底转盘;505、旋转杆;504、长条块;508、短块;509、伸张弹簧;507、顶转盘;101、卡孔。
具体实施方式
23.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
24.在本实用新型的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
25.在本专利的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”、“设置”应做广义理解,例如,可以是固定相连、设置,也可以是可拆卸连接、设置,或一体地连接、设置。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本专利中的具体含义。
26.此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,“若干”的含义是两个或两个以上,除非另有明确具体的限定。
27.请参阅图1-图7所示,本实用新型提供的一种技术方案:
28.一种高速涡轮气流分级机用风叶结构,包括旋转块1,所述旋转块1一侧固定设置有连接杆2,所述连接杆2一端固定设置有大转盘3,所述大转盘3一侧固定设置有卡槽7,所述旋转块1一侧固定设置有长杆4,所述长杆4一端固定设置有小转盘5,所述长杆4一端固定设置有锥形帽6,所述小转盘5一侧固定设置有连接片501,所述连接片501一端固定设置有内扇叶502。
29.本实施例中,优选的,所述卡槽7内壁活动设置有连接块701,所述连接块701两侧开设有凹槽707,所述连接块701一端固定设置有外扇叶702,用于固定连接块使外扇叶在高速转动下不会脱落。
30.本实施例中,优选的,所述卡槽7内壁固定设置有伸缩块703,所述伸缩块703一侧活动设置有压力弹簧704,所述伸缩块703一端固定设置有固定块705,所述固定块705一侧固定设置有夹块706,用夹块夹住连接块两侧的凹槽使其固定让外扇叶跟着外转盘进行旋转。
31.本实施例中,优选的,所述连接片501一侧开设有固定孔503,同于固定内扇叶使其在内转盘上固定。
32.本实施例中,优选的,所述小转盘5内部活动设置有底转盘506,所述底转盘506顶端固定设置有旋转杆505,所述旋转杆505顶端固定设置有长条块504,所述底转盘506顶端固定设置有短块508,所述短块508一侧活动设置有伸张弹簧509,所述伸张弹簧509一端活动设置有顶转盘507,所述长条块504一侧与固定孔503一侧活动设置,将长条块从固定孔穿过旋转半圈在伸张弹簧的作用下夹块会夹住连接片从而是内扇叶固定在内转盘上。
33.本实施例中,优选的,所述旋转块1一侧开设有卡孔101,用于使整体风叶结构固定在气流分级机上使其工作。
34.本实施例的一种高速涡轮气流分级机用风叶结构在使用时,通过将外扇叶702整体插进卡槽7经过卡槽7内部的弹簧和伸缩杆的作用下可使夹块706夹住连接块701两侧的凹块使其在告诉转动下不能脱落,后期方便卸掉进行清理和更换,可以根据需求更换不同功能的风扇达到不同效果,从而达到方便拆卸及更换的效果。
35.通过内扇叶502一端的连接片501上的固定孔503,经过小转盘5上的长条块504透过固定孔503经过小转盘5内部的底转盘506和伸张弹簧509的作用下使长条块504旋转压住连接片501使其固定,后期拆卸时可旋转长条块504即可拆卸,在两排扇叶的情况下达到多倍工作的效果。
36.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的仅为本实用新型的优选例,并不用来限制本实用新型,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
