1.本实用新型涉及圆振动筛技术领域,尤其涉及一种双向排料圆振动筛。
背景技术:2.圆振动筛是一种做圆形振动、多层数、高效新型振动筛,圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。目前,所使用的圆振动筛整体处于固定状态,不能根据实际的工作情况进行相应的调整操作,在进行筛选过程中,物料仅仅只能沿着一个方向排出,需要利用人工的方式及时对排出的物料进行处理操作,费事费力,因从,提供一种双向排料圆振动筛。
技术实现要素:3.本实用新型的目的是为了解决现有技术中存在的缺点,如:圆振动筛整体处于固定状态,不能根据实际的工作情况进行相应的调整操作,在进行筛选过程中,物料仅仅只能沿着一个方向排出,需要利用人工的方式及时对排出的物料进行处理操作,费事费力,而提出的一种双向排料圆振动筛。
4.为了实现上述目的,本实用新型采用了如下技术方案:
5.一种双向排料圆振动筛,包括底座,所述底座的上侧对称固定连接设有两个固定板,两个所述固定板之间设有两个控制板,两个所述固定板靠近控制板的一侧固定连接设有电机,所述电机的输出端固定连接设有激振器,所述激振器和控制板固定连接设置,两个所述控制板之间上下设有多个过滤网,两个所述控制板的下侧设有多个控制孔,多个所述控制孔内设有回型杆,所述回型杆贯穿于控制孔设置,所述回型杆的下侧固定连接设有滑杆,两个所述固定板靠近对方的一侧设有多个固定槽,所述滑杆贯穿于固定槽和固定槽滑动连接设置,所述底座的上侧设有多个螺纹孔,多个所述螺纹孔内螺纹套设有螺纹杆,所述螺纹杆贯穿于螺纹孔设置,所述螺纹杆和移动杆转动连接设置。
6.优选地,所述底座的下侧固定连接设有多个支架,多个所述支架的下侧固定连接设有橡胶垫。
7.优选地,多个所述过滤网的左右两侧均匹配套设有回型板,两个所述回型板远离过滤网的一侧设有多个移动槽,多个所述移动槽内滑动连接设有移动杆,所述移动杆通过弹簧和移动槽底部连接设置,两个所述控制板的侧壁设有多个通孔,所述移动杆贯穿于通孔和通孔匹配相对设置。
8.优选地,所述移动杆位于移动槽内上下两侧均固定连接设有控制杆,所述控制杆贯穿于移动槽设置。
9.优选地,两个所述回型板的上下两侧均设有移动板,所述控制杆和移动板固定连接设置。
10.与现有技术相比,本实用新型的有益效果是:通过移动杆、通孔之间相配合,完成对过滤网的安装固定操作,进而可以根据实际的工作情况,完成对过滤网安装位置的调整操作,还可以安装多个过滤网,进而可以满足更多不同的工作需要,最后,在螺纹杆、滑杆的作用下,完成对过滤网整体角度的调整操作,调整排料角度的同时,还可以达到双向排料的操作,整体操作简单,实用效果良好。
附图说明

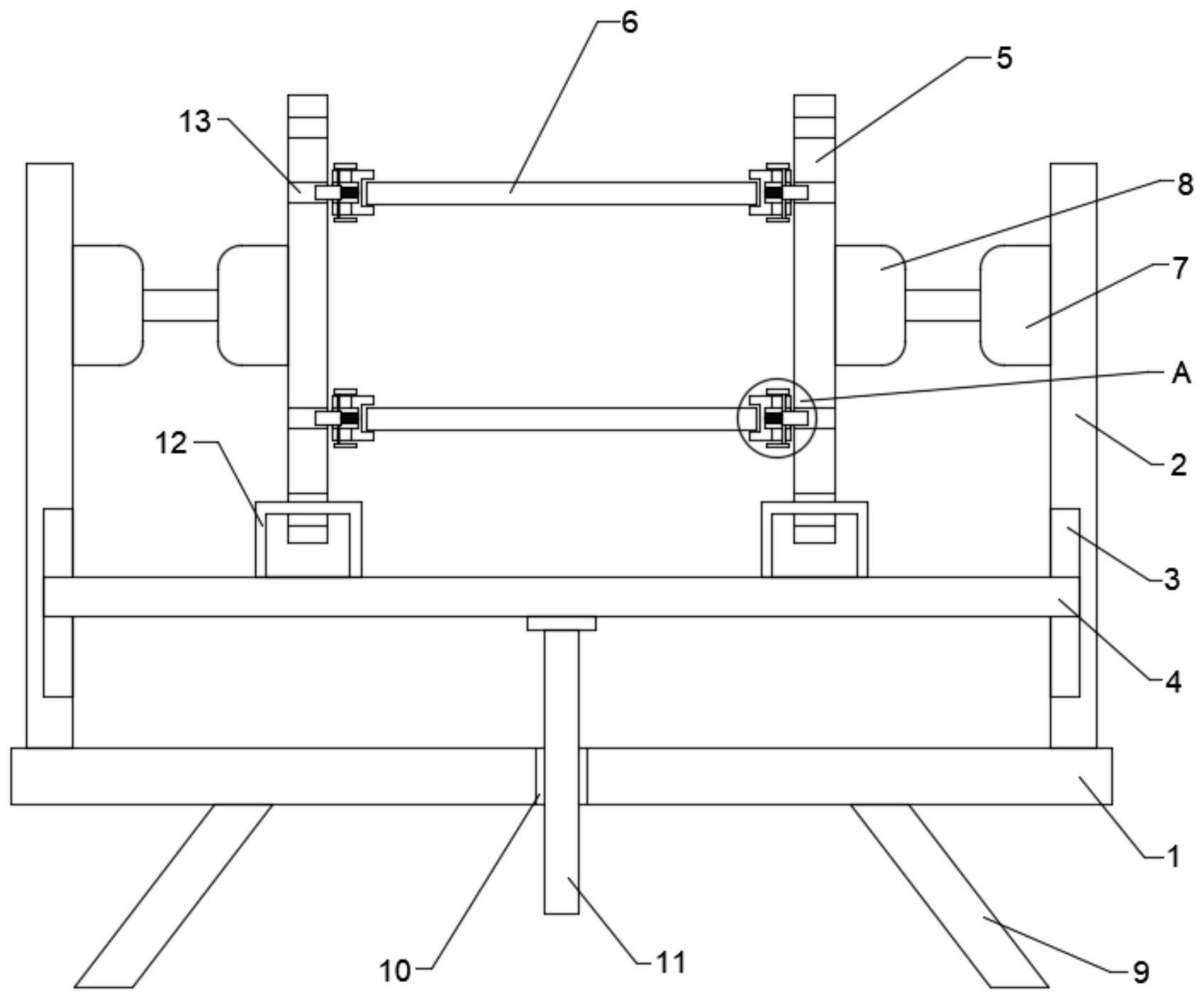

11.图1为本实用新型提出的一种双向排料圆振动筛的结构示意图;
12.图2为图1中a处的结构放大图;
13.图3为本实用新型提出的一种双向排料圆振动筛中控制板的侧视结构示意图。
14.图中:1底座、2固定板、3固定槽、4滑杆、5控制板、6过滤网、7电机、8激振器、9支架、10螺纹孔、11螺纹杆、12回型杆、13通孔、14回型板、15移动槽、16移动杆、17弹簧、18移动板、19控制杆、20控制孔。
具体实施方式
15.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
16.参照图1-3,一种双向排料圆振动筛,包括底座1,底座1的上侧对称固定连接设有两个固定板2,两个固定板2之间设有两个控制板5,两个固定板2靠近控制板5的一侧固定连接设有电机7,电机7的输出端固定连接设有激振器8,激振器8和控制板5固定连接设置,两个控制板5之间上下设有多个过滤网6,两个控制板5的下侧设有多个控制孔20,多个控制孔20内设有回型杆12,回型杆12贯穿于控制孔20设置,回型杆12的下侧固定连接设有滑杆4,两个固定板2靠近对方的一侧设有多个固定槽3,滑杆4贯穿于固定槽3和固定槽3滑动连接设置,底座1的上侧设有多个螺纹孔10,多个螺纹孔10内螺纹套设有螺纹杆11,螺纹杆11贯穿于螺纹孔10设置,螺纹杆11和移动杆16转动连接设置,底座1的下侧固定连接设有多个支架9,多个支架9的下侧固定连接设有橡胶垫,完成对装置整体的支撑操作,多个过滤网6的左右两侧均匹配套设有回型板14,两个回型板14远离过滤网6的一侧设有多个移动槽15,多个移动槽15内滑动连接设有移动杆16,移动杆16通过弹簧17和移动槽15底部连接设置,两个控制板5的侧壁设有多个通孔13,移动杆16贯穿于通孔13和通孔13匹配相对设置,利用回型板14、移动杆16和通孔13之间相配合,完成对过滤网6和控制板5之间的固定安装操作,移动杆16位于移动槽15内上下两侧均固定连接设有控制杆19,控制杆19贯穿于移动槽15设置,完成对移动杆16的移动控制操作,两个回型板14的上下两侧均设有移动板18,控制杆19和移动板18固定连接设置,完成对多个控制杆19的移动控制操作。
17.本实用新型中,根据实际的工作情况选取合适数量的过滤网6整体,向靠近对方的方向移动移动板18,移动板18通过控制杆19带动移动杆16移动,直到移动杆16完全进入到移动槽15内为止,移动杆16压缩相应的弹簧17,将过滤网6整体放在两个控制板5之间,并使移动杆16和通孔13的位置相对,松开控制板5,在弹簧17的作用下,移动杆16进入相应的通孔13内,进而完成对过滤网6的安装固定操作,根据实际的工作情况转动螺纹杆11,螺纹杆
11带动滑杆4上下移动,滑杆4带动相应的回型杆12上下移动,进而完成对控制板5和过滤网6整体上下移动操作,完成对过滤网6角度的调整操作,启动电机7,电机7带动激振器8转动,进而带动控制板5整体移动,开始进行相应的筛选操作。
18.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
技术特征:1.一种双向排料圆振动筛,包括底座(1),其特征在于,所述底座(1)的上侧对称固定连接设有两个固定板(2),两个所述固定板(2)之间设有两个控制板(5),两个所述固定板(2)靠近控制板(5)的一侧固定连接设有电机(7),所述电机(7)的输出端固定连接设有激振器(8),所述激振器(8)和控制板(5)固定连接设置,两个所述控制板(5)之间上下设有多个过滤网(6),两个所述控制板(5)的下侧设有多个控制孔(20),多个所述控制孔(20)内设有回型杆(12),所述回型杆(12)贯穿于控制孔(20)设置,所述回型杆(12)的下侧固定连接设有滑杆(4),两个所述固定板(2)靠近对方的一侧设有多个固定槽(3),所述滑杆(4)贯穿于固定槽(3)和固定槽(3)滑动连接设置,所述底座(1)的上侧设有多个螺纹孔(10),多个所述螺纹孔(10)内螺纹套设有螺纹杆(11),所述螺纹杆(11)贯穿于螺纹孔(10)设置,所述螺纹杆(11)和移动杆(16)转动连接设置。2.根据权利要求1所述的一种双向排料圆振动筛,其特征在于,所述底座(1)的下侧固定连接设有多个支架(9),多个所述支架(9)的下侧固定连接设有橡胶垫。3.根据权利要求1所述的一种双向排料圆振动筛,其特征在于,多个所述过滤网(6)的左右两侧均匹配套设有回型板(14),两个所述回型板(14)远离过滤网(6)的一侧设有多个移动槽(15),多个所述移动槽(15)内滑动连接设有移动杆(16),所述移动杆(16)通过弹簧(17)和移动槽(15)底部连接设置,两个所述控制板(5)的侧壁设有多个通孔(13),所述移动杆(16)贯穿于通孔(13)和通孔(13)匹配相对设置。4.根据权利要求3所述的一种双向排料圆振动筛,其特征在于,所述移动杆(16)位于移动槽(15)内上下两侧均固定连接设有控制杆(19),所述控制杆(19)贯穿于移动槽(15)设置。5.根据权利要求4所述的一种双向排料圆振动筛,其特征在于,两个所述回型板(14)的上下两侧均设有移动板(18),所述控制杆(19)和移动板(18)固定连接设置。
技术总结本实用新型公开了一种双向排料圆振动筛,包括底座,所述底座的上侧对称固定连接设有两个固定板,两个所述固定板之间设有两个控制板,两个所述固定板靠近控制板的一侧固定连接设有电机,所述电机的输出端固定连接设有激振器,所述激振器和控制板固定连接设置,两个所述控制板之间上下设有多个过滤网,两个所述控制板的下侧设有多个控制孔,多个所述控制孔内设有回型杆,所述回型杆贯穿于控制孔设置,所述回型杆的下侧固定连接设有滑杆,两个所述固定板靠近对方的一侧设有多个固定槽,所述滑杆贯穿于固定槽和固定槽滑动连接设置。本实用新型不仅可以安装多个过滤网的同时,还可以对过滤网的角度进行调整操作,满足更多不同的工作需要。需要。需要。
技术研发人员:张兴胜
受保护的技术使用者:重庆市优才机械有限公司
技术研发日:2023.06.20
技术公布日:2023/10/27
