1.本实用新型涉及植针机技术领域，具体为一种耐磨损的植针机用成型杆。


背景技术：

2.针布在生产过程中需要使用到植针机，把钢丝截切弯成u形穿过底布而成，底布表面为针或齿的各种梳理机件包覆物，是纺纱的重要机件之一，现有的植针机用成型杆不易调节杆体的长度，也不易更换不同类型的针头。
3.经检索，公告号为：cn215757767u的中国专利公布了一种耐磨损的植针机用成型杆，包括杆体，所述杆体底部开设有放置槽，所述放置槽底部设置有夹持部，所述杆体一侧侧壁底部并位于放置槽一侧开设有焊接槽，所述夹持部表面涂抹有高分子陶瓷聚合物涂层。
4.该专利还存在以下缺点：虽然该专利便捷的焊接夹持部，但是它的装置不易调节杆体的长度，也不易更换不同类型的针头。
5.所以，本申请现提出一种耐磨损的植针机用成型杆来解决上述出现的问题。


技术实现要素：

6.本实用新型的目的在于提供一种耐磨损的植针机用成型杆，以解决上述不易调节杆体的长度，也不易更换不同类型的针头的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种耐磨损的植针机用成型杆，包括主杆，所述主杆的内部伸缩连接有连接杆，所述连接杆的底端固定连接有u型套，所述u型套的内壁之间转动连接有针头，所述主杆的外部固定开设有固定孔，所述主杆与连接杆通过固定活动插接有固定杆，所述u型套与针头的内部螺纹插接有螺杆，所述螺杆的外端螺纹套接有第一螺母。
8.其中，所述连接杆位于主杆的外部均螺纹套设有第二螺母。
9.其中，所述u型套的内顶部固定连接有十字杆，所述针头的上端固定开设有十字槽，所述十字杆与十字槽活动插接。
10.其中，所述主杆的上端固定里连接有衔接杆。
11.其中，所述衔接杆的管径小于主杆。
12.与现有技术相比，本实用新型的有益效果是：
13.本实用新型在使用时，首先拧开螺杆，将针头取下，换上其他类型的针头，首先将十字槽对准十字杆，将其插入到位，而后通过螺杆进行二次固定，这样就能便捷地更换不同的针头，将固定杆拔出，连接杆就能在主杆内伸缩，以此来调整装置的长度，调节好后再将固定杆插入固定孔进行固定，再将第二螺母旋紧，进行二次固定，本装置上述可以调节杆体的长度，也可以更换不同类型的针头。
附图说明

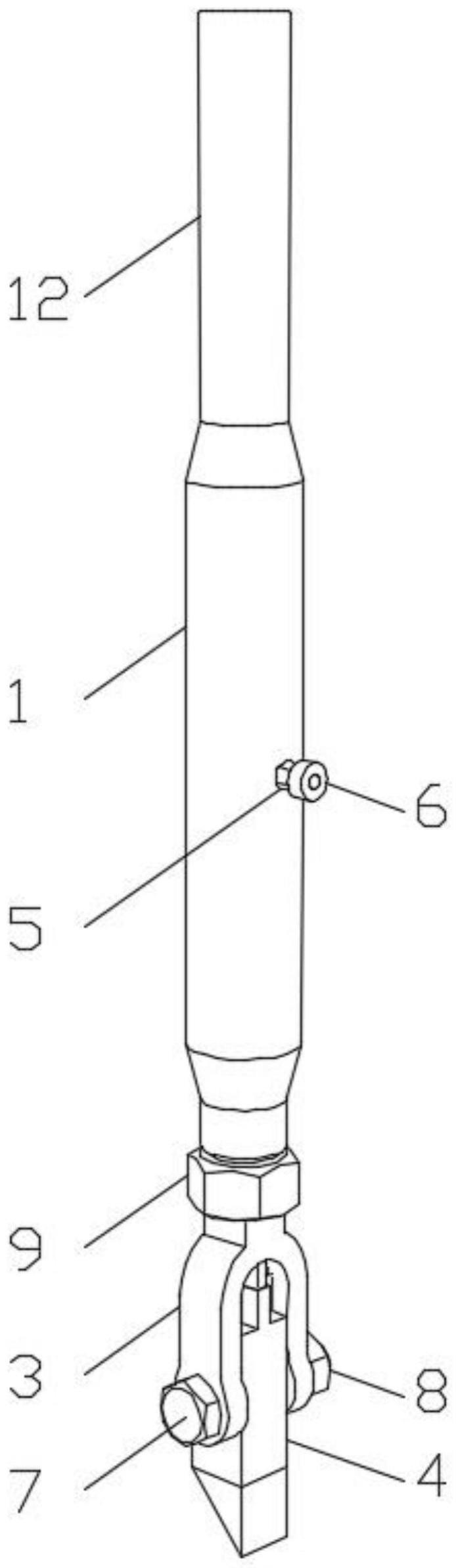

14.图1为本实用新型立体结构示意图；
15.图2为本实用新型正视图；
16.图3为本实用新型剖视图；
17.图4为本实用新型局部结构图。
18.图中：1、主杆；2、连接杆；3、u型套；4、针头；5、固定孔；6、固定杆；7、螺杆；8、第一螺母；9、第二螺母；10、十字杆；11、十字槽；12、衔接杆。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-4，本实用新型提供一种技术方案：一种耐磨损的植针机用成型杆，包括主杆1，主杆1的内部伸缩连接有连接杆2，连接杆2的底端固定连接有u型套3，u型套3的内壁之间转动连接有针头4，主杆1的外部固定开设有固定孔5，主杆1与连接杆2通过固定活动插接有固定杆6，u型套3与针头4的内部螺纹插接有螺杆7，螺杆7的外端螺纹套接有第一螺母8，拧开螺杆7，将针头4取下，换上其他类型的针头4，首先将十字槽11对准十字杆10，将其插入到位，而后通过螺杆7进行二次固定，这样就能便捷地更换不同的针头4，将固定杆6拔出，连接杆2就能在主杆1内伸缩，以此来调整装置的长度。
21.其中，连接杆2位于主杆1的外部均螺纹套设有第二螺母9，调节好后再将固定杆6插入固定孔5进行固定，再将第二螺母9旋紧，进行二次固定。
22.其中，u型套3的内顶部固定连接有十字杆10，针头4的上端固定开设有十字槽11，十字杆10与十字槽11活动插接，将十字槽11对准十字杆10，将其插入到位，可以进行二次固定，防止针头4转动。
23.其中，主杆1的上端固定里连接有衔接杆12，衔接杆12用户固定在主设备上。
24.其中，衔接杆12的管径小于主杆1，这样方便插接入主设备中。
25.工作原理：在使用时，首先拧开螺杆7，将针头4取下，换上其他类型的针头4，首先将十字槽11对准十字杆10，将其插入到位，而后通过螺杆7进行二次固定，这样就能便捷地更换不同的针头4，将固定杆6拔出，连接杆2就能在主杆1内伸缩，以此来调整装置的长度，调节好后再将固定杆6插入固定孔5进行固定，再将第二螺母9旋紧，进行二次固定。


技术特征：
1.一种耐磨损的植针机用成型杆，包括主杆(1)，其特征在于：所述主杆(1)的内部伸缩连接有连接杆(2)，所述连接杆(2)的底端固定连接有u型套(3)，所述u型套(3)的内壁之间转动连接有针头(4)，所述主杆(1)的外部固定开设有固定孔(5)，所述主杆(1)与连接杆(2)通过固定活动插接有固定杆(6)，所述u型套(3)与针头(4)的内部螺纹插接有螺杆(7)，所述螺杆(7)的外端螺纹套接有第一螺母(8)。2.根据权利要求1所述的一种耐磨损的植针机用成型杆，其特征在于：所述连接杆(2)位于主杆(1)的外部均螺纹套设有第二螺母(9)。3.根据权利要求1所述的一种耐磨损的植针机用成型杆，其特征在于：所述u型套(3)的内顶部固定连接有十字杆(10)，所述针头(4)的上端固定开设有十字槽(11)，所述十字杆(10)与十字槽(11)活动插接。4.根据权利要求1所述的一种耐磨损的植针机用成型杆，其特征在于：所述主杆(1)的上端固定里连接有衔接杆(12)。5.根据权利要求4所述的一种耐磨损的植针机用成型杆，其特征在于：所述衔接杆(12)的管径小于主杆(1)。

技术总结
涉及植针机技术领域，本实用新型公开了一种耐磨损的植针机用成型杆，包括主杆，所述主杆的内部伸缩连接有连接杆，所述连接杆的底端固定连接有u型套，所述u型套的内壁之间转动连接有针头，所述主杆的外部固定开设有固定孔，所述主杆与连接杆通过固定活动插接有固定杆，所述u型套与针头的内部螺纹插接有螺杆，所述螺杆的外端螺纹套接有第一螺母，所述连接杆位于主杆的外部均螺纹套设有第二螺母，所述u型套的内顶部固定连接有十字杆，所述针头的上端固定开设有十字槽，所述十字杆与十字槽活动插接，所述主杆的上端固定里连接有衔接杆，所述衔接杆的管径小于主杆，本实用新型可以调节杆体的长度，也可以更换不同类型的针头。也可以更换不同类型的针头。也可以更换不同类型的针头。


技术研发人员：陈运动 王兵 韩涛
受保护的技术使用者：连云港连锐针布有限公司
技术研发日：2023.06.20
技术公布日：2023/10/27
