1.本实用新型涉及机械加工技术领域，具体是一种文件袋生产用片材热涂装置。


背景技术：

2.文件袋，是指一种商业、事业或个人等资料记载过程中为了对纸质文件的储存、保护和规范管理而使用到的工具，现代商业活动中更是赋予了文件袋对品牌形象展示的功能，用以盛装各类纸质的文件资料，文件袋常用的材料有pp料、pvc料、牛皮纸、牛津布等
3.中国专利公开了公开号为cn216573774u的一种乳胶片材加工用喷涂装置，申请日为2021.11.05，该专利技术通过设置支撑板、转动杆、驱动电机、从动锥齿轮和主动锥齿轮，当需要通过驱动机构带动连接筒转动时，启动驱动电机，驱动电机带动转动杆转动，转动杆通过主动锥齿轮带动从动锥齿轮转动，最终带动了连接筒转动，为装置的转动提供了动力，但是，上述专利在对片材喷涂后，无法及时将喷涂好的片材进行冷却，从而难以收集喷涂好一面的片材，导致短时间内无法对它的另一页进行喷涂。因此，本领域技术人员提供了一种文件袋生产用片材热涂装置，以解决上述背景技术中提出的问题。


技术实现要素：

4.本实用新型的目的在于提供一种文件袋生产用片材热涂装置，给热喷涂后的片材降温。
5.本实用新型的目的可以通过以下技术方案实现：
6.一种文件袋生产用片材热涂装置，包括两块固定板，所述固定板的相对侧安装有可以带动片材一起移动的履带，所述履带的后侧顶部安装有对热喷涂后片材进行冷却降温的微型风机，微型风机顶部安装有给微型风机吸取空气制冷的冷却水管。
7.作为本实用新型再进一步的方案：两侧所述固定板的相背侧固定连接有镜像对称的支撑柱，所述支撑柱的顶部相对侧固定连接有连接板，所述连接板顶部安装有三个等距排放的微型风机。
8.作为本实用新型再进一步的方案：所述连接板的顶部固定连接有连接框，所述连接框的顶部一侧侧固定连接有微型循环水冷装置，所述微型循环水冷装置的输出端固定连接有冷却水管，所述冷却水管另一端与微型循环水冷装置输入端固定连接。
9.作为本实用新型再进一步的方案：两个所述固定板相对侧两端转动连接镜像对称有活动杆，两个所述活动杆上固定连接有可转动的同步带轮，两侧所述同步带轮上啮合有履带。
10.作为本实用新型再进一步的方案：所述履带一侧固定连接有均匀排布的隔热块，所述履带的一侧固定连接有均匀排布的分隔板。
11.作为本实用新型再进一步的方案：一侧所述固定板的一端中间位置固定连接有支撑板，所述支撑板的顶部安装有步进电机，所述步进电机的输出端与前侧活动杆一侧固定连接。
12.作为本实用新型再进一步的方案：一侧所述固定板左侧中间位置固定连接有支撑块一侧顶部固定连接有辅助板，所述辅助板的底部中间位置固定连接有电动伸缩杆，所述电动伸缩杆的输出端固定连接有热喷涂装置。
13.与现有技术相比，本实用新型的有益效果是：
14.该文件袋生产用片材热涂装置，通过外接电源启动微型循环水冷装置，微型循环水冷装置对冷却水管内的水源进行冷却流动降温，而冷却水管的温度变低后与外界发生热传递，使局部空气温度降低，同时与外界空气进行热传递的水源又在微型循环水冷装置的控制下被新的冷却水代替旧的冷却水进入输入端达到循环使用的效果，与此同时，通过外接电源启动三个微型风机，微型风机从顶部吸取变冷却后的空气，排向底部与受热喷涂后的片材接触，从而达到给片材表面降温的效果。
15.另外该文件袋生产用片材热涂装置，通过将片材放置在两个想念的分隔板之间，外接电源启动步进电机，步进电机的输出端带动活动杆及同步带轮转动，从而带动履带移动，从而使放置在履带表面的片材向后侧移动。通过外接电源启动电动伸缩杆，电动伸缩杆输出端带动热喷涂装置向下运动，然后外接电源启动热喷涂装置，热喷涂装置的喷枪对片材表面进行热喷涂，片材在随履带移动同时被热喷涂装置热喷涂，从而达到片材整个表面被热喷涂。
附图说明

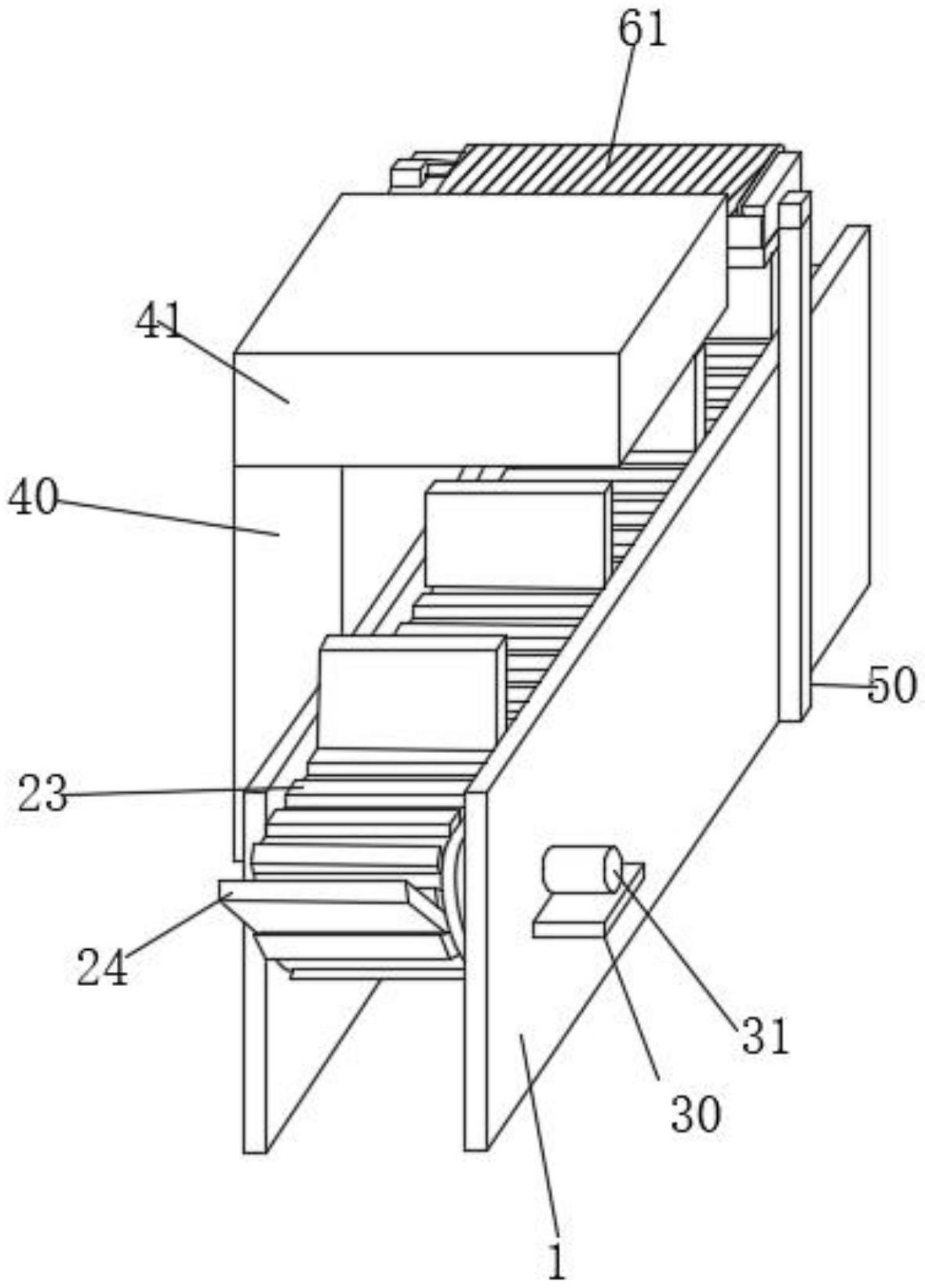

16.图1为一种文件袋生产用片材热涂装置的整体结构立体示意图；
17.图2为一种文件袋生产用片材热涂装置中整体结构右视剖面示意图；
18.图3为一种文件袋生产用片材热涂装置中冷却装置示意图；
19.图4为一种文件袋生产用片材热涂装置中微型循环水冷装置俯视结构示意图。
20.图中：1、固定板；20、活动杆；21、同步带轮；22、履带；23、隔热块；24、分隔板；30、支撑板；31、步进电机；40、支撑块；41、辅助板；42、电动伸缩杆；43、热喷涂装置；50、支撑柱；51、连接板；52、微型风机；53、连接框；60、微型循环水冷装置；61、冷却水管。
具体实施方式
21.如图1、2所示，一种文件袋生产用片材热涂装置，包括两个固定板1，两个所述固定板1相对侧前后两端转动连接镜像对称有活动杆20。两个所述活动杆20上固定连接有两个同步带轮21，两侧所述同步带轮21上啮合有履带22，所述履带22远离同步带轮21的一侧上固定连接有一组均匀排布的隔热块23，所述隔热块23采用岩棉材质，起到隔热的效果，所述履带22上固定连接有一组均匀排布的分隔板24，所述分隔板24采用同样的岩棉材质。在使用时，将制作文件袋所需的片材放置在两个想念的分隔板24之间，片材置于多个隔热块23顶部，从而当片材被热涂时，隔热块23能有效防止热涂热量传递到履带22上，从而防止履带22受热形变。
22.参考图1、2，所述左侧固定板1的前侧中间位置固定连接有支撑板30，所述支撑板30的顶部固定连接有步进电机31，所述步进电机31的输出端与前侧活动杆20的一端固定连接。在使用时，由外接电源启动步进电机31，步进电机31的输出端带动活动杆20及同步带轮21转动，从而带动履带22移动，从而使放置在履带22表面的片材向后侧移动。
23.参考图1、2，左侧所述分隔板24的左侧中间固定连接有支撑块40，所述支撑块40右侧顶部固定连接有辅助板41，所述辅助板41的底部中间位置固定连接有电动伸缩杆42，所述电动伸缩杆42的输出端固定连接有热喷涂装置43。在使用时，通过外接电源启动电动伸缩杆42，电动伸缩杆42输出端带动热喷涂装置43向下运动，然后外接电源启动热喷涂装置43，热喷涂装置43的喷枪对片材表面进行热喷涂，片材在随履带22移动同时被热喷涂装置43热喷涂，从而达到片材整个表面被热喷涂，然后在片材被热喷涂后电动伸缩杆42收缩带动热喷涂装置43向上移动，让分隔板24正常移动，待分隔板24移动到电动伸缩杆42右侧时，电动伸缩杆42向下延伸，然后重复此操作，电动伸缩杆42的设计可以使热喷涂装置43与片材热喷涂距离得到保障，防止距离远，从而片材热喷涂效果不好。在片材喷涂好后，将片材以合理的方式组装成文件袋，而经过喷涂片材制成的文件袋，使文件袋具有抗高温、耐腐蚀、硬度高等效果，使得日常生活中常用文件袋来保管私人物品或身份文件等重要文件。
24.参考图1、3、4，两侧分隔板24的相背侧后端固定连接有支撑柱50，所述支撑柱50的顶部相对侧固定连接有连接板51，所述连接板51顶部安装有三个等距排放的微型风机52，所述微型风机52贯穿连接板51的顶部且与连接板51固定连接。所述连接板51的顶部固定连接有连接框53，所述连接框53的顶部左侧固定连接有微型循环水冷装置60，所述微型循环水冷装置60的输出端固定连接有冷却水管61，所述冷却水管61以缠绕的方式固定铺设在连接框53的b处，然后冷却水管61的另一侧又与微型循环水冷装置60的输入端固定连接。在使用时，通过外接电源启动微型循环水冷装置60，微型循环水冷装置60对冷却水管61内的水源进行冷却流动降温，而冷却水管61的温度变低后与外界发生热传递，使局部空气温度降低，同时与外界空气进行热传递的水源又在微型循环水冷装置60的控制下被新的冷却水代替旧的冷却水进入输入端达到循环使用的效果，与此同时，通过外接电源启动三个微型风机52，微型风机52从顶部吸取温度较低的空气之后，排向底部与受热喷涂后的片材接触，从而达到给片材表面降温的效果。
25.本实用新型的工作原理是：在使用时，将片材放置在两个想念的分隔板24之间，外接电源启动步进电机31，步进电机31的输出端带动活动杆20及同步带轮21转动，从而带动履带22移动，从而使放置在履带22表面的片材向后侧移动。通过外接电源启动电动伸缩杆42，电动伸缩杆42输出端带动热喷涂装置43向下运动，然后外接电源启动热喷涂装置43，热喷涂装置43的喷枪对片材表面进行热喷涂，片材在随履带22移动同时被热喷涂装置43热喷涂，从而达到片材整个表面被热喷涂。在步进电机31启动的同时，通过外接电源启动微型循环水冷装置60，微型循环水冷装置60对冷却水管61内的水源进行冷却流动降温，而冷却水管61的温度变低后与外界发生热传递，使局部空气温度降低，同时与外界空气进行热传递的水源又在微型循环水冷装置60的控制下被新的冷却水代替旧的冷却水进入输入端达到循环使用的效果，与此同时，通过外接电源启动三个微型风机52，微型风机52从顶部吸取变冷却后的空气，排向底部与受热喷涂后的片材接触，从而达到给片材表面降温的效果。
26.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
