1.本实用新型涉及纺丝设备技术领域，具体为一种防静电的小型箱体式纺丝设备。


背景技术：

2.纺织机械就是把天然纤维或化学纤维加工成为纺织品所需要的各种机械设备。生产化学纤维的机械虽然包括多种化工机械，现被认为是纺织机械的延伸，属广义的纺织机械，在纺织工业的带动下，我国纺织机械制造行业实现了长足的发展。目前，我国纺织机械制造行业已成为平开门类齐全、满足纺织行业需求、具有自主研发创新能力的支柱产业。
3.纺织机又叫纺机、织机、棉纺机等，古代的纺织机是依靠人力带动的织布机。纺织机就是把线、丝、麻等原材料加工成丝线后织成布料的工具全称。象纺坠、纺车、锭子、踏板织布机，还有现代机械织布机、现代数控自动织布机等。
4.发明人在实现本实用新型的过程中发现现有技术存在如下问题：纺织产品生产过程中，静电会影响产品质量，机器与纱线间的摩擦又会产生更多的静电，致使纺织生产无法正常进。市面上的纺丝设备多采用单向防静电设备，防静电设备与纺丝物质的接触面积不大，若是纺织的速度有所调整变化，可能会有部分纺丝物质静电未去除成功，影响产品的质量。


技术实现要素：

5.本实用新型的目的在于提供一种防静电的小型箱体式纺丝设备，以解决上述背景技术中市面上纺丝设备多采用单向防静电设备，防静电设备与纺丝物质的接触面积不大，导致部分纺丝物质静电未去除成功问题。为实现上述目的，本实用新型提供如下技术方案：一种防静电的小型箱体式纺丝设备，包括箱体，所述箱体的外部活动连接有合页，所述合页与平开门之间铰链，所述平开门的内部开设有钢化玻璃，所述平开门的下半部分固定连接有把手，所述箱体的两侧固定连接有支撑架，所述支撑架的一端活动连接有固定架，所述固定架的中部贯穿有驱动辊，所述箱体靠近地面的两侧固定连接有支撑底架，所述支撑底架的顶部固定连接有支撑座，所述支撑座的内部贯穿有收卷辊，所述收卷辊的一端固定连接有电动机，所述箱体的内部顶部活动连接有防静电装置，所述防静电装置的底部活动连接有防松螺丝，所述箱体的两侧分别开设有布料进出开口，所述箱体靠近电动机一侧上半部分开设有散热口，所述支撑底架靠近电动机一侧的顶部固定连接有电机座。
6.进一步优选的，所述防静电装置的内部设置为弹性结构，所述防静电装置中包括塑料外壳，所述塑料外壳的内部底部固定连接有弹簧，所述弹簧的内部贯穿有导电线，所述导电线的一端活动连接有金属轮。
7.进一步优选的，所述平开门与箱体之间通过合页构成旋转结构。
8.进一步优选的，所述固定架通过支撑架与箱体构成固定结构。
9.进一步优选的，所述金属轮的外表设置为平滑状。
10.进一步优选的，所述收卷辊与电动机之间紧密贴合。
11.与现有技术相比，本实用新型的有益效果：
12.本实用新型中，纺丝设备设置两个防静电装置，且设计为上下两个相反的方向，在弹簧作用下金属轮向纺丝物质作用的力更大，可确保金属轮更大面积地接触到纺丝物质，防止静电；该纺丝设备中的金属轮外表设置为平滑状，在纺织材料上滚动导电时不会破坏材料，保护纺织物的完整性，收卷辊与电动机之间紧密贴合，可确保电动机不会和收卷辊相脱离，保证防静电箱体式纺织机的正常运作。
附图说明
13.图1为本实用新型主视结构示意图；

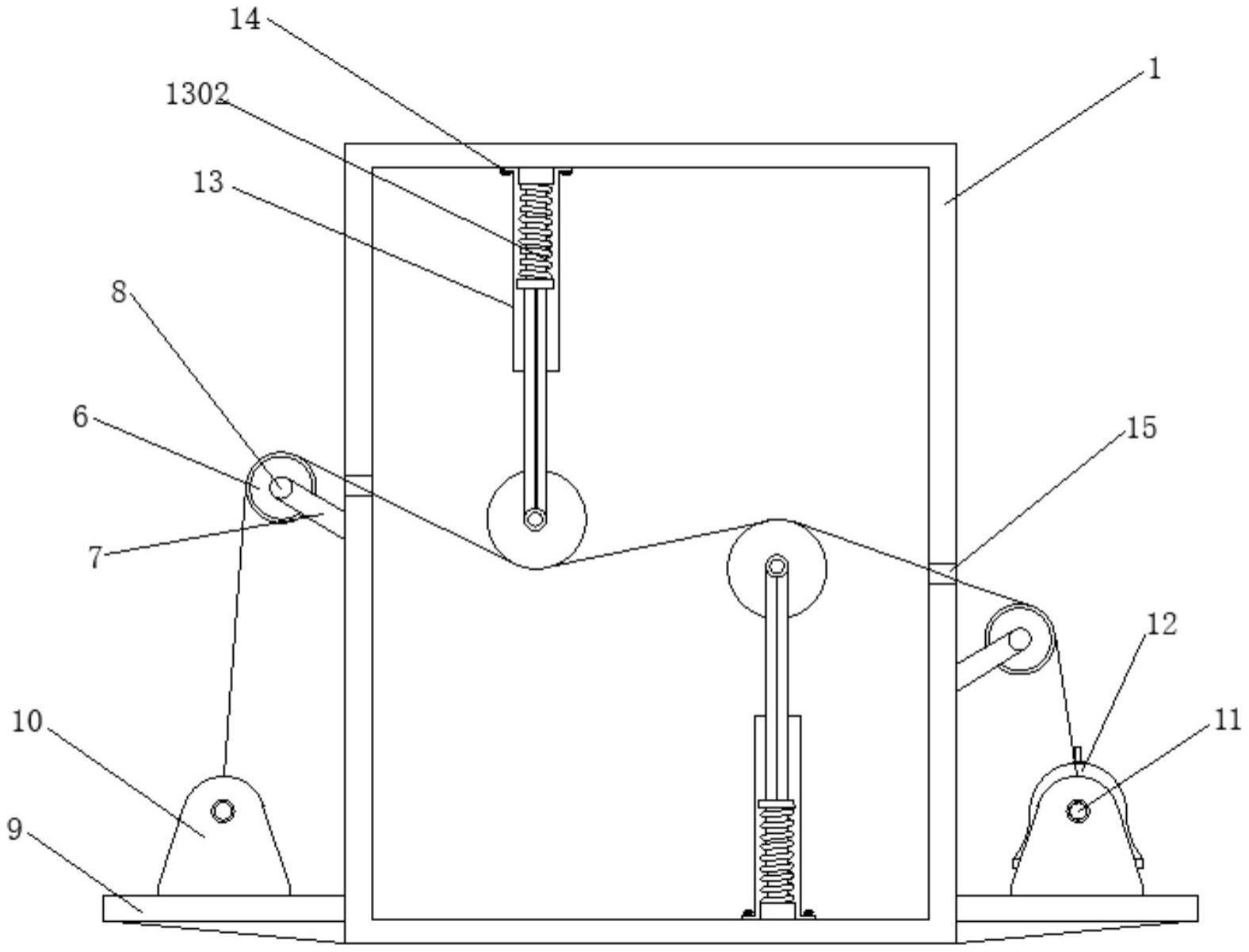

14.图2为本实用新型主视内部结构示意图；
15.图3为本实用新型侧视结构示意图；
16.图4为本实用新型图1中的a处放大结构示意图。
17.图中：1、箱体；2、合页；3、平开门；4、钢化玻璃；5、把手；6、固定架；7、支撑架；8、驱动辊；9、支撑底架；10、支撑座；11、收卷辊；12、电动机；13、防静电装置；1301、塑料外壳；1302、弹簧；1303、导电线；1304、金属轮；14、防松螺丝；15、布料进出开口；16、散热口；17、电机座。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术工作人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.请参阅图1至图4，本实用新型提供一种技术方案：一种防静电的小型箱体式纺丝设备，包括箱体1，箱体1的外部活动连接有合页2，合页2与平开门3之间铰链，平开门3的内部开设有钢化玻璃4，平开门3的下半部分固定连接有把手5，箱体1的两侧固定连接有支撑架7，支撑架7的一端活动连接有固定架6，固定架6的中部贯穿有驱动辊8，箱体1靠近地面的两侧固定连接有支撑底架9，支撑底架9的顶部固定连接有支撑座10，支撑座10的内部贯穿有收卷辊11，收卷辊11的一端固定连接有电动机12，箱体1的内部顶部活动连接有防静电装置13，防静电装置13的底部活动连接有防松螺丝14，箱体1的两侧分别开设有布料进出开口15，箱体1靠近电动机12一侧上半部分开设有散热口16，支撑底架9靠近电动机12一侧的顶部固定连接有电机座17。
20.本实施例中，如图4所示，防静电装置13的内部设置为弹性结构，所述防静电装置13中包括塑料外壳1301，所述塑料外壳1301的内部底部固定连接有弹簧1302，所述弹簧1302的内部贯穿有导电线1303，所述导电线1303的一端活动连接有金属轮1304，在纺织物质纺织过程中，金属轮1304会受到弹簧1302的力量，并且设置上下两个方向的防静电装置13，确保可以使金属轮1304最大面积地接触到纺织材料以防止静电。
21.本实施例中，如图1所示，平开门3与箱体1之间通过合页2构成旋转结构，平开门3与箱体1之间的旋转结构有利于检查防静电装置13的运作情况以及其他零件的运作情况，对纺织设备进行维修。
22.本实施例中，如图1所示，固定架6通过支撑架7与箱体1构成固定结构，稳定性强，在纺织过程中便于驱动辊8的固定，在带动布料纺织时驱动辊8不会发生松动，提高纺织效率。
23.本实施例中，如图4所示，金属轮1304的外表设置为平滑状，由于纺织的物质多为布制、丝制等，易损坏，金属轮1304的外表设置平滑状，在纺织材料上滚动导电时不会破坏材料，保护纺织物的完整性。
24.本实施例中，如图3，收卷辊11与电动机12之间紧密贴合，由电动机12发力带动收卷辊11运作，将纺织好的物质收集起来，两者之间紧密贴合可确保电动机12不会和收卷辊11相脱离，保证纺织机的正常运作。
25.本实用新型的使用方法和优点：该防静电的小型箱体式纺丝设备，在使用时，工作过程如下：
26.如图1、图2、图3和图4所示，首先使用者将要纺织的物质放在纺丝设备旁，将其贯穿在贯穿于支撑座10的布料杆上，准备开始纺织工作，使用者先手动将需要纺织的物质从布料进口处放入，此过程中务必要使将要准备的纺丝物质紧贴左侧的固定架6的表面，然后打开平开门3，慢慢待纺织物质拉出，使两个金属轮1304的底部都接触到待纺织物质，使用者从布料出口处拉出待纺织物质后，关闭平开门3，同理，使用者需要将纺织好的布料紧贴在右侧固定架6的表面，同时将纺织好的布料缠绕在收卷辊11上后，先启动该纺丝设备的电源，电源会带动驱动辊8运作，此时，该小型箱体式纺丝设备将会进入到自动运作状态，在纺丝过程中，防静电装置13顶部设置的金属轮1304会在弹簧1302的作用下不停接触正在纺丝的物质，设置在金属轮1304内部的导电线1303会将纺丝物品上的静电导走，去除静电，几乎同时再开启电动机12的电源，电动机12会带动收卷辊11运作，收卷辊11的运作可收集并整理好纺织物质。
27.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术工作人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
