1.本实用新型属于制袋机技术领域,尤其涉及一种便于收料的制袋机。
背景技术:2.制袋机是一种制作各种塑料包装袋的设备,随着社会的发展,薄膜袋已经成为人们生活中必不可少的一种用品,人们在出行购物时一般都会使用薄膜袋而对物品进行封装,从而便于人们将购置的物品带走。
3.例如申请号:cn201620368749.6,本实用新型实施例公开了一种制袋机,包括依次设置的张紧轮、涂胶辊、成型辊、送纸辊以及辊式切断刀具,送纸辊和辊式切断刀具分别电连接至辊切驱动电机;制袋机还包括:色标跟踪定位组件、速度传感器、变频器及plc;预印彩色卷纸依次通过张紧轮、涂胶辊、成型辊、送纸辊以及辊式切断刀具;速度传感器和变频器设置在辊切驱动电机上;plc分别与色标跟踪定位组件、速度传感器、变频器以及辊切驱动电机电连接;色标跟踪定位组件设置于成型辊与送纸辊之间,且与预印彩色卷纸之间具有一定间距。本实用新型公开的一种制袋机停用辊式印刷滚筒后,通过色标跟踪实现色标信号频率与辊式切断道具切割频率的一致,实现辊式切断道具的精准切割。
4.基于上述专利的检索,以及结合现有技术中的设备发现,上述设备在应用时虽然可以正常的进行使用,但是制袋机在使用的时候不便于对制作好的袋子进行收料,在使用的时候非常不方便,而且在对薄膜袋进行取出的时候也不方便,从而降低了工作效率,实用性低。
5.本实用新型一种便于收料的制袋机,制袋机在使用的时候便于对制作好的袋子进行收料,在使用的时候非常方便,而且在对薄膜袋进行取出的时候也方便,从提高了工作效率,实用性强。
技术实现要素:6.针对现有技术存在的问题,本实用新型提供了一种便于收料的制袋机,具备制袋机在使用的时候便于对制作好的袋子进行收料,在使用的时候非常方便,而且在对薄膜袋进行取出的时候也方便,从提高了工作效率,实用性强的优点,解决了现有制袋机在使用的时候不便于对制作好的袋子进行收料,在使用的时候非常不方便,而且在对薄膜袋进行取出的时候也不方便,从而降低了工作效率,实用性低的问题。
7.本实用新型是这样实现的,一种便于收料的制袋机,包括制袋机主体,所述制袋机主体的左侧固定安装有连接块,所述连接块顶部的前侧和后侧均固定安装有侧板,两个侧板的顶部之间固定安装有顶板,所述顶板的顶部固定安装有螺纹套,所述螺纹套的内腔螺纹连接有转动组件,所述转动组件的底部转动安装有支撑板,所述支撑板底部的前侧和后侧均固定安装有支撑块,两个支撑块相对的一侧之间通过转轴活动安装有压辊,所述支撑板的前侧和后侧均固定安装有滑动块,所述滑动块的内腔滑动安装有滑动杆,所述滑动杆的顶部和底部均固定安装在侧板的内腔,所述连接块左侧的前侧和后侧均固定安装有固定
板,所述连接块的左侧固定安装有收集箱,其中一个所述固定板的顶部固定安装有驱动组件,所述驱动组件的后侧固定安装有放置板,所述制袋机主体底部的四角均固定安装有万向轮,所述制袋机主体两侧的底部均固定安装有固定组件。
8.作为本实用新型优选的,所述转动组件包括第一螺纹杆,所述第一螺纹杆螺纹连接在螺纹套的内腔,所述第一螺纹杆的顶部固定安装有第一转动盘,所述第一螺纹杆的底部固定安装有固定盘,所述固定盘的底部与支撑板的顶部转动连接。
9.作为本实用新型优选的,所述驱动组件包括电机,所述电机固定安装在其中一个固定板的顶部,所述电机的输出轴固定安装有丝杆,所述丝杆的表面螺纹连接有固定块,所述固定块的后侧与放置板固定连接。
10.作为本实用新型优选的,所述电机表面的底部套设有限位环,所述限位环的底部与其中一个固定板的顶部固定连接。
11.作为本实用新型优选的,所述固定组件包括螺纹板,两个螺纹板分别固定安装在制袋机主体两侧的底部,所述螺纹板的内腔螺纹连接有第二螺纹杆,所述第二螺纹杆的顶部固定安装有第二转动盘,所述第二螺纹杆的底部转动安装有固定柱。
12.作为本实用新型优选的,所述螺纹套表面的底部套设有固定环,所述固定环的底部与顶板的顶部固定连接。
13.作为本实用新型优选的,所述放置板的后侧固定安装有定位块,所述定位块的内腔滑动安装有定位杆,所述定位杆的顶部和底部均固定安装在另外一个固定板的内腔。
14.与现有技术相比,本实用新型的有益效果如下:
15.1、本实用新型通过制袋机主体的设计,从而对该装置进行支撑,让该装置进行正常的使用,通过连接块的设计,制作好的薄膜袋掉落在连接块的顶部,通过侧板和顶板的设计,从而对螺纹套和转动组件进行支撑,通过螺纹套、转动组件、支撑板、支撑块和压辊的设计,转动转动组件,转动组件是螺纹连接在螺纹套内腔的,在转动的时候会向底部进行移动,支撑块和压辊都是安装在支撑板底部的,会跟着支撑板移动而进行移动,制作好的薄膜袋在经过连接块顶部的时候,通过压辊对薄膜袋进行压平,从而在收集的时候更加的方便,通过滑动块和滑动杆的设计,使支撑板在进行移动的时候,可以对其起到辅助的作用,从而使支撑板在移动时更加的方便,通过固定板、收集箱、驱动组件和放置板的设计,通过收集箱对压平好的薄膜袋进行收集,当需要对薄膜袋进行取出的时候,启动驱动组件,驱动组件在使用的时候会带动放置板进行移动,薄膜袋是掉落在放置板顶部的,放置板在移动的时候会带动压平好的薄膜袋从收集箱内部进行取出,在使用的时候更加的方便,通过万向轮的设计,从而制袋机主体在移动的时候更加方便,通过固定组件的设计,当制袋机主体通过万向轮移动到需要放置的位置时,可以转动固定组件,从而对制袋机主体进行固定。
16.2、本实用新型通过第一螺纹杆、第一转动盘和固定盘的设计,转动第一转动盘,第一转动盘在转动的时候带动第一螺纹杆进行转动,第一螺纹杆是螺纹连接有螺纹套内腔的,在转动的时候会向下进行移动,支撑板是安装在第一螺纹杆底部的,会跟着第一螺纹杆移动而进行移动。
17.3、本实用新型通过电机、丝杆和固定块的设计,启动电机,电机在使用的时候会带动丝杆进行转动,固定块是螺纹连接在丝杆上的,固定块会跟着丝杆转动而进行移动,放置板是安装在固定块上的,会跟着固定块移动而进行移动。
18.4、本实用新型通过限位环的设计,使电机在使用的时候通过限位环对其进行固定,不会让电机在使用的时候出现晃动,从而增加了电机在使用时的稳定性。
19.5、本实用新型通过螺纹板、第二螺纹杆、第二转动盘和固定柱的设计,转动第二转动盘,第二转动盘在转动的时候带动第二螺纹杆进行转动,第二螺纹杆是螺纹连接有螺纹板内腔的,在转动的时候会向下进行移动,固定柱是安装在第二螺纹杆底部的,会跟着第二螺纹杆向下移动而移动,将固定柱接触到地面,从而对制袋机主体进行固定。
20.6、本实用新型通过固定环的设计,使螺纹套在使用的时候通过固定环对其进行固定,不会让螺纹套在使用的时候出现晃动,从而增加了螺纹套在使用时的稳定性。
21.7、本实用新型通过定位块和定位杆的设计,使放置板在进行移动的时候,可以对其起到辅助的作用,从而使放置板在移动时更加的方便。
附图说明

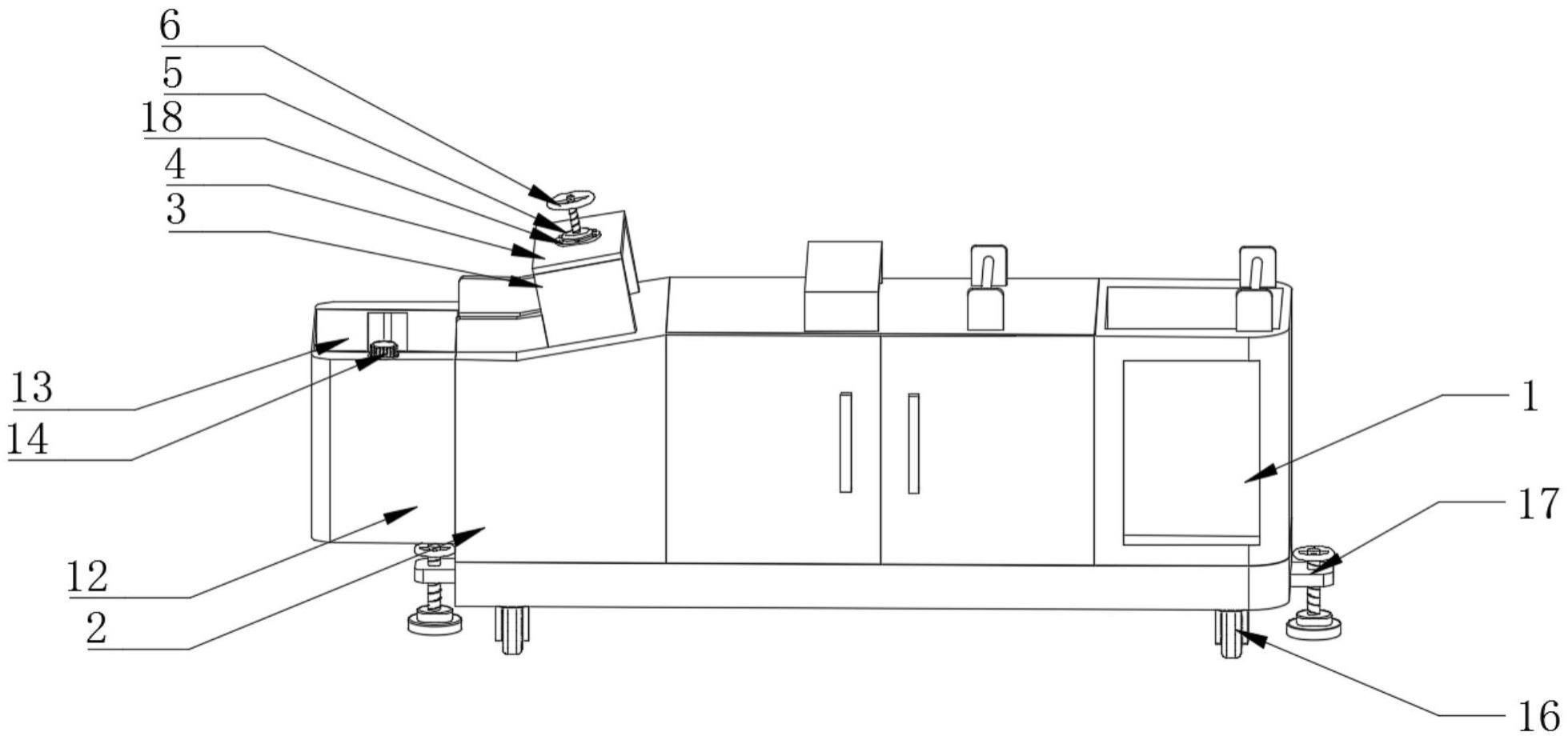

22.图1是本实用新型实施例提供的结构示意图;
23.图2是本实用新型实施例提供的转动组件主视图;
24.图3是本实用新型实施例提供的驱动组件主视图;
25.图4是本实用新型实施例提供的固定组件主视图。
26.图中:1、制袋机主体;2、连接块;3、侧板;4、顶板;5、螺纹套;6、转动组件;601、第一螺纹杆;602、第一转动盘;603、固定盘;7、支撑板;8、支撑块;9、压辊;10、滑动块;11、滑动杆;12、固定板;13、收集箱;14、驱动组件;1401、电机;1402、丝杆;1403、固定块;1404、限位环;15、放置板;16、万向轮;17、固定组件;1701、螺纹板;1702、第二螺纹杆;1703、第二转动盘;1704、固定柱;18、固定环;19、定位块;20、定位杆。
具体实施方式
27.为能进一步了解本实用新型的
技术实现要素:、特点及功效,兹例举以下实施例,并配合附图详细说明如下。
28.下面结合附图对本实用新型的结构作详细的描述。
29.如图1至图4所示,本实用新型实施例提供的一种便于收料的制袋机,包括制袋机主体1,制袋机主体1的左侧固定安装有连接块2,连接块2顶部的前侧和后侧均固定安装有侧板3,两个侧板3的顶部之间固定安装有顶板4,顶板4的顶部固定安装有螺纹套5,螺纹套5的内腔螺纹连接有转动组件6,转动组件6的底部转动安装有支撑板7,支撑板7底部的前侧和后侧均固定安装有支撑块8,两个支撑块8相对的一侧之间通过转轴活动安装有压辊9,支撑板7的前侧和后侧均固定安装有滑动块10,滑动块10的内腔滑动安装有滑动杆11,滑动杆11的顶部和底部均固定安装在侧板3的内腔,连接块2左侧的前侧和后侧均固定安装有固定板12,连接块2的左侧固定安装有收集箱13,其中一个固定板12的顶部固定安装有驱动组件14,驱动组件14的后侧固定安装有放置板15,制袋机主体1底部的四角均固定安装有万向轮16,制袋机主体1两侧的底部均固定安装有固定组件17。
30.参考图1和图2,转动组件6包括第一螺纹杆601,第一螺纹杆601螺纹连接在螺纹套5的内腔,第一螺纹杆601的顶部固定安装有第一转动盘602,第一螺纹杆601的底部固定安装有固定盘603,固定盘603的底部与支撑板7的顶部转动连接。
31.采用上述方案:本实用新型通过第一螺纹杆601、第一转动盘602和固定盘603的设计,转动第一转动盘602,第一转动盘602在转动的时候带动第一螺纹杆601进行转动,第一螺纹杆601是螺纹连接有螺纹套5内腔的,在转动的时候会向下进行移动,支撑板7是安装在第一螺纹杆601底部的,会跟着第一螺纹杆601移动而进行移动。
32.参考图1和图3,驱动组件14包括电机1401,电机1401固定安装在其中一个固定板12的顶部,电机1401的输出轴固定安装有丝杆1402,丝杆1402的表面螺纹连接有固定块1403,固定块1403的后侧与放置板15固定连接。
33.采用上述方案:本实用新型通过电机1401、丝杆1402和固定块1403的设计,启动电机1401,电机1401在使用的时候会带动丝杆1402进行转动,固定块1403是螺纹连接在丝杆1402上的,固定块1403会跟着丝杆1402转动而进行移动,放置板15是安装在固定块1403上的,会跟着固定块1403移动而进行移动。
34.参考图1和图3,电机1401表面的底部套设有限位环1404,限位环1404的底部与其中一个固定板12的顶部固定连接。
35.采用上述方案:本实用新型通过限位环1404的设计,使电机1401在使用的时候通过限位环1404对其进行固定,不会让电机1401在使用的时候出现晃动,从而增加了电机1401在使用时的稳定性。
36.参考图1和图4,固定组件17包括螺纹板1701,两个螺纹板1701分别固定安装在制袋机主体1两侧的底部,螺纹板1701的内腔螺纹连接有第二螺纹杆1702,第二螺纹杆1702的顶部固定安装有第二转动盘1703,第二螺纹杆1702的底部转动安装有固定柱1704。
37.采用上述方案:本实用新型通过螺纹板1701、第二螺纹杆1702、第二转动盘1703和固定柱1704的设计,转动第二转动盘1703,第二转动盘1703在转动的时候带动第二螺纹杆1702进行转动,第二螺纹杆1702是螺纹连接有螺纹板1701内腔的,在转动的时候会向下进行移动,固定柱1704是安装在第二螺纹杆1702底部的,会跟着第二螺纹杆1702向下移动而移动,将固定柱1704接触到地面,从而对制袋机主体1进行固定。
38.参考图1和图2,螺纹套5表面的底部套设有固定环18,固定环18的底部与顶板4的顶部固定连接。
39.采用上述方案:本实用新型通过固定环18的设计,使螺纹套5在使用的时候通过固定环18对其进行固定,不会让螺纹套5在使用的时候出现晃动,从而增加了螺纹套5在使用时的稳定性。
40.参考图3,放置板15的后侧固定安装有定位块19,定位块19的内腔滑动安装有定位杆20,定位杆20的顶部和底部均固定安装在另外一个固定板12的内腔。
41.采用上述方案:本实用新型通过定位块19和定位杆20的设计,使放置板15在进行移动的时候,可以对其起到辅助的作用,从而使放置板15在移动时更加的方便。
42.本实用新型的工作原理:
43.在使用时,制作好的薄膜袋掉落在连接块2的顶部,转动第一转动盘602,第一转动盘602在转动的时候带动第一螺纹杆601进行转动,第一螺纹杆601是螺纹连接有螺纹套5内腔的,在转动的时候会向下进行移动,支撑板7是安装在第一螺纹杆601底部的,会跟着第一螺纹杆601移动而进行移动,支撑块8和压辊9都是安装在支撑板7底部的,会跟着支撑板7移动而进行移动,制作好的薄膜袋在经过连接块2顶部的时候,通过压辊9对薄膜袋进行压平,
从而在收集的时候更加的方便,通过收集箱13对压平好的薄膜袋进行收集,当需要对薄膜袋进行取出的时候,启动电机1401,电机1401在使用的时候会带动丝杆1402进行转动,固定块1403是螺纹连接在丝杆1402上的,固定块1403会跟着丝杆1402转动而进行移动,放置板15是安装在固定块1403上的,会跟着固定块1403移动而进行移动,薄膜袋是掉落在放置板15顶部的,放置板15在移动的时候会带动压平好的薄膜袋从收集箱13内部进行取出,在使用的时候更加的方便,当制袋机主体1通过万向轮16移动到需要放置的位置时,转动第二转动盘1703,第二转动盘1703在转动的时候带动第二螺纹杆1702进行转动,第二螺纹杆1702是螺纹连接有螺纹板1701内腔的,在转动的时候会向下进行移动,固定柱1704是安装在第二螺纹杆1702底部的,会跟着第二螺纹杆1702向下移动而移动,将固定柱1704接触到地面,从而对制袋机主体1进行固定。
44.综上所述:该便于收料的制袋机,通过制袋机主体1、连接块2、侧板3、顶板4、螺纹套5、转动组件6、第一螺纹杆601、第一转动盘602、固定盘603、支撑板7、支撑块8、压辊9、滑动块10、滑动杆11、固定板12、收集箱13、驱动组件14、电机1401、丝杆1402、固定块1403、限位环1404、放置板15、万向轮16、固定组件17、螺纹板1701、第二螺纹杆1702、第二转动盘1703、固定柱1704、固定环18、定位块19和定位杆20的配合使用,解决了现有制袋机在使用的时候不便于对制作好的袋子进行收料,在使用的时候非常不方便,而且在对薄膜袋进行取出的时候也不方便,从而降低了工作效率,实用性低的问题。
45.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
46.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
