一种可降解垃圾袋制袋机的热封切机构的制作方法

1.本实用新型涉及垃圾袋生产的技术领域,特别是涉及一种可降解垃圾袋制袋机的热封切机构。


背景技术:

2.可降解垃圾袋是一种由可降解材料制成的垃圾袋,其在生产过程中与普通垃圾袋相同均需要使用热封装置对袋底进行封口,再通过切割装置切出虚线样式的切口,而现有的热封装置如申请号为cn202122824437.5的专利中提出的一种垃圾袋生产用的热封装置,其主要由热风台、电动推杆和马达等部件组成,使用时通过安装有电动推杆、连接块和挡块,启动液压泵,在伸缩杆的作用在带动压顶向下移动,接着启动电动推杆从而带动连接块向上移动,使得连接块与挡块之间相对运动,连接块在向上移动的过程中,会与垃圾袋的底部表面相贴合,并轻微向上顶起垃圾袋,使垃圾袋被固定在连接块与挡块之间,从而能够在热封过程中,垃圾袋不会发生偏移,在一定程度上提高了垃圾袋热封的效率,但是结构比较复杂,设备成本较高,并且不方便对热封板进行清理,不方便对长度不同的垃圾袋进行裁切,导致实用性较差,因此需要对现有的设备进行改善。


技术实现要素:

3.为解决上述技术问题,本实用新型提供一种将原料的右端由张紧装置下方经过,由底座的顶端经过,使热封机构对原料进行热封,形成垃圾袋的底部,之后通过裁切机构对原料进行裁切,形成虚线式样式的切口,使原料成为多个连接在一起的垃圾袋,从而提高设备的实用性的一种可降解垃圾袋制袋机的热封切机构。
4.本实用新型的一种可降解垃圾袋制袋机的热封切机构,包括张紧机构和底座;还包括热封机构和裁切机构,热封机构安装于底座的顶端,张紧机构和裁切机构均安装于热封机构上;
5.所述张紧机构对原料的张紧度进行调节,热封机构对原料进行热封,裁切机构对原料进行裁切;
6.将原料的右端由张紧装置下方经过,由底座的顶端经过,使热封机构对原料进行热封,形成垃圾袋的底部,之后通过裁切机构对原料进行裁切,形成虚线式样式的切口,使原料成为多个连接在一起的垃圾袋,从而提高设备的实用性。
7.优选的,所述热封机构包括机架、液压缸、固定架、传动轴、驱动电机、两组热封板、两组刮板和支撑机构,机架安装于底座的顶端,支撑机构转动安装于机架上,液压缸的底端转动安装于支撑机构上,液压缸的顶端转动安装于机架上,固定架的顶端安装于支撑机构的底部,传动轴转动安装于固定架上,驱动电机安装于固定架的前端,并且驱动电机的输出端与传动轴的前端相连接,两组热封板均安装于传动轴上,两组刮板均安装于固定架上,并且两组刮板分别位于固定架的左端和右端;通过驱动电机驱动传动轴正向旋转,将一组热封板移动至传动轴的下方,通过液压缸伸展,使一组热封板下压于原料上,对原料进行热
封,形成垃圾袋的底部,之后液压缸收缩,使一组热封板抬起,再通过传动轴反向旋转,通过右侧的刮板将一组热封板底端的杂质刮掉,同时通过传动轴反向转动,使另一组热封板移动至传动轴的下方,并重复上述步骤继续对原料进行热封,热封后传动轴正向旋转,使左侧刮板将另一组热封板底端的杂质刮掉,从而提高设备的实用性。
8.优选的,所述支撑机构包括方形伸缩杆,方形伸缩杆的中部转动安装于机架上,并且方形伸缩杆上设置有多组限位螺栓,并且方形伸缩杆的顶端左部与液压缸的底端转动连接,方形伸缩杆的底端左部与固定架的顶端相连接,所述裁切机构安装于方形伸缩杆的底端右部;将方形伸缩杆上的限位螺栓取下,对方形伸缩杆的长度进行调节,调整裁切机构的位置,之后再通过限位螺栓对方形伸缩杆的长度进行固定,通过液压缸伸展,使方形伸缩杆的左端向下移动,使热封板对原料进行热封,之后液压缸收缩,使方形伸缩杆的右端向下移动,通过裁切机构对原料进行裁切,从而提高设备的实用性。
9.优选的,所述裁切机构包括刀架和裁切刀,刀架的顶端与方形伸缩杆的底端右部相连接,裁切刀固定安装于刀架的底部;通过液压缸收缩,使方形伸缩杆的左端向下移动,通过裁切刀对原料进行裁切,使原料上形成虚线样式的切口,从而提高设备的实用性。
10.优选的,所述张紧机构包括两组固定板、两组吊绳和转轴,所述底座的左端和右端均设置有导向轴,两组固定板分别固定安装于机架的前端和后端,两组吊绳的顶端分别与两组固定板的底端相连接,转轴通过支架转动安装于两组吊绳上;将转轴压于原料上,再将原料的右端由两组导向轴的顶端经过,通过转轴的重量对原料的张紧度进行调整,方便热封板对原料热封,方便裁切刀对原料进行切割,从而提高设备的实用性。
11.与现有技术相比本实用新型的有益效果为:
12.1、通过两组热封板交换对原料进行热封,使两组刮板分别对两组热封板的底端进行清理,减少杂质累积对热封过程的影响;
13.2、通过一组液压缸的伸展和收缩,控制原料的热封和裁切,使设备结构简单,降低设备成本,提高设备维修的便捷性;
14.3、通过调节方形伸缩杆的长度方便对垃圾袋的长度进行控制。
附图说明

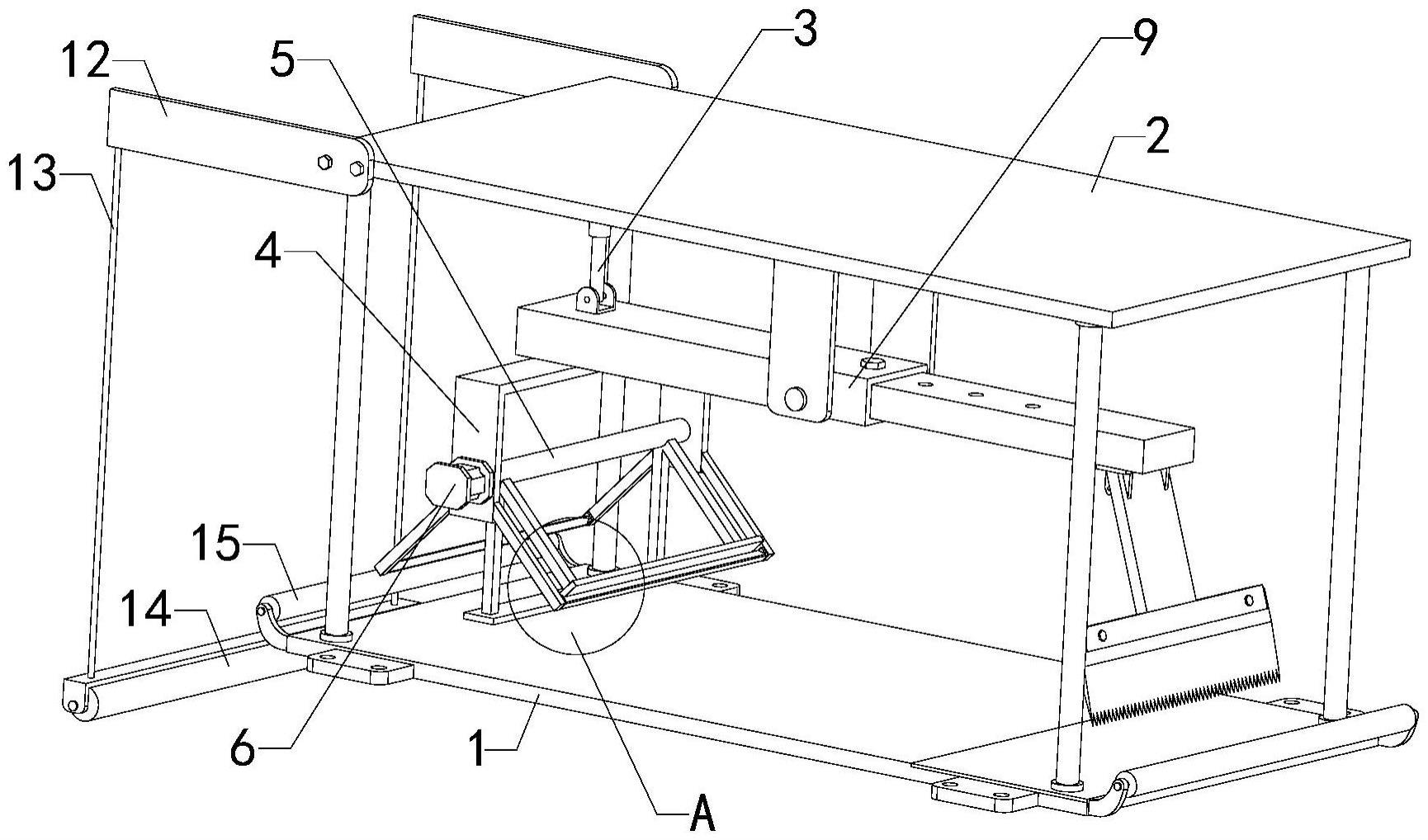

15.图1是本实用新型的轴测结构示意图;
16.图2是本实用新型的正视结构示意图;
17.图3是本实用新型的左视结构示意图;
18.图4是本实用新型图1中的a部放大结构示意图;
19.附图中标记:1、底座;2、机架;3、液压缸;4、固定架;5、传动轴;6、驱动电机;7、热封板;8、刮板;9、方形伸缩杆;10、刀架;11、裁切刀;12、固定板;13、吊绳;14、转轴;15、导向轴。
实施方式
20.为了便于理解本实用新型,下面将参照相关附图对本实用新型进行更全面的描述。本实用新型可以以许多不同的形式来实现,并不限于本文所描述的实施例。相反地,提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。
实施例
21.包括张紧机构和底座1;还包括热封机构和裁切机构,热封机构安装于底座1的顶端,张紧机构和裁切机构均安装于热封机构上;
22.所述张紧机构对原料的张紧度进行调节,热封机构对原料进行热封,裁切机构对原料进行裁切;
23.所述热封机构包括机架2、液压缸3、固定架4、传动轴5、驱动电机6、两组热封板7、两组刮板8和支撑机构,机架2安装于底座1的顶端,支撑机构转动安装于机架2上,液压缸3的底端转动安装于支撑机构上,液压缸3的顶端转动安装于机架2上,固定架4的顶端安装于支撑机构的底部,传动轴5转动安装于固定架4上,驱动电机6安装于固定架4的前端,并且驱动电机6的输出端与传动轴5的前端相连接,两组热封板7均安装于传动轴5上,两组刮板8均安装于固定架4上,并且两组刮板8分别位于固定架4的左端和右端;
24.将原料的右端由张紧装置下方经过,由底座1的顶端经过,通过驱动电机6驱动传动轴5正向旋转,将一组热封板7移动至传动轴5的下方,通过液压缸3伸展,使一组热封板7下压于原料上,对原料进行热封,形成垃圾袋的底部,之后液压缸3收缩,使一组热封板7抬起,再通过传动轴5反向旋转,通过右侧的刮板8将一组热封板7底端的杂质刮掉,同时通过传动轴5反向转动,使另一组热封板7移动至传动轴5的下方,并重复上述步骤继续对原料进行热封,热封后传动轴5正向旋转,使左侧刮板8将另一组热封板7底端的杂质刮掉,之后通过裁切机构对原料进行裁切,形成虚线式样式的切口,使原料成为多个连接在一起的垃圾袋,从而提高设备的实用性。
实施例
25.包括张紧机构和底座1;还包括热封机构和裁切机构,热封机构安装于底座1的顶端,张紧机构和裁切机构均安装于热封机构上;
26.所述张紧机构对原料的张紧度进行调节,热封机构对原料进行热封,裁切机构对原料进行裁切;
27.所述热封机构包括机架2、液压缸3、固定架4、传动轴5、驱动电机6、两组热封板7、两组刮板8和支撑机构,机架2安装于底座1的顶端,支撑机构转动安装于机架2上,液压缸3的底端转动安装于支撑机构上,液压缸3的顶端转动安装于机架2上,固定架4的顶端安装于支撑机构的底部,传动轴5转动安装于固定架4上,驱动电机6安装于固定架4的前端,并且驱动电机6的输出端与传动轴5的前端相连接,两组热封板7均安装于传动轴5上,两组刮板8均安装于固定架4上,并且两组刮板8分别位于固定架4的左端和右端;
28.所述支撑机构包括方形伸缩杆9,方形伸缩杆9的中部转动安装于机架2上,并且方形伸缩杆9上设置有多组限位螺栓,并且方形伸缩杆9的顶端左部与液压缸3的底端转动连接,方形伸缩杆9的底端左部与固定架4的顶端相连接,所述裁切机构安装于方形伸缩杆9的底端右部;
29.所述裁切机构包括刀架10和裁切刀11,刀架10的顶端与方形伸缩杆9的底端右部相连接,裁切刀11固定安装于刀架10的底部;
30.将方形伸缩杆9上的限位螺栓取下,对方形伸缩杆9的长度进行调节,调整裁切机构的位置,之后再通过限位螺栓对方形伸缩杆9的长度进行固定,将原料的右端由张紧装置
下方经过,由底座1的顶端经过,通过驱动电机6驱动传动轴5正向旋转,将一组热封板7移动至传动轴5的下方,通过液压缸3伸展,使一组热封板7下压于原料上,对原料进行热封,形成垃圾袋的底部,之后液压缸3收缩,使一组热封板7抬起,再通过传动轴5反向旋转,通过右侧的刮板8将一组热封板7底端的杂质刮掉,同时通过传动轴5反向转动,使另一组热封板7移动至传动轴5的下方,并重复上述步骤继续对原料进行热封,热封后传动轴5正向旋转,使左侧刮板8将另一组热封板7底端的杂质刮掉,之后通过液压缸3收缩,使方形伸缩杆9的右端向下移动,通过裁切机构对原料进行裁切,形成虚线式样式的切口,使原料成为多个连接在一起的垃圾袋,从而提高设备的实用性。
31.如图1至图4所示,本实用新型的一种可降解垃圾袋制袋机的热封切机构,其在工作时,将方形伸缩杆9上的限位螺栓取下,对方形伸缩杆9的长度进行调节,调整裁切机构的位置,之后再通过限位螺栓对方形伸缩杆9的长度进行固定,将转轴14压于原料上,再将原料的右端由两组导向轴15的顶端经过,通过转轴14的重量对原料的张紧度进行调整,通过驱动电机6驱动传动轴5正向旋转,将一组热封板7移动至传动轴5的下方,通过液压缸3伸展,使一组热封板7下压于原料上,对原料进行热封,形成垃圾袋的底部,之后液压缸3收缩,使一组热封板7抬起,再通过传动轴5反向旋转,通过右侧的刮板8将一组热封板7底端的杂质刮掉,同时通过传动轴5反向转动,使另一组热封板7移动至传动轴5的下方,并重复上述步骤继续对原料进行热封,热封后传动轴5正向旋转,使左侧刮板8将另一组热封板7底端的杂质刮掉,之后通过液压缸3收缩,使方形伸缩杆9的右端向下移动,通过裁切机构对原料进行裁切,形成虚线式样式的切口,使原料成为多个连接在一起的垃圾袋即可。
32.本实用新型所实现的主要功能为:通过两组热封板7交换对原料进行热封,使两组刮板8分别对两组热封板7的底端进行清理,减少杂质累积对热封过程的影响,并且通过一组液压缸3的伸展和收缩,控制原料的热封和裁切,使设备结构简单,降低设备成本,提高设备维修的便捷性。
33.所述底座1的右端顶部设置有橡胶垫,方便裁切刀11对原料进行裁切;本实用新型的一种可降解垃圾袋制袋机的热封切机构的底座1、液压缸3和驱动电机6为市面上采购,本行业内技术人员只需按照其附带的使用说明书进行安装和操作即可,而无需本领域的技术人员付出创造性劳动。
34.以上所述仅是本实用新型的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型技术原理的前提下,还可以做出若干改进和变型,这些改进和变型也应视为本实用新型的保护范围。
