1.本实用新型涉及纱线技术领域，具体为一种纱线烫毛设备。


背景技术：

2.纱线是一种纺织品，用各种纺织纤维加工成一定细度的产品，用于织布、制绳、制线、针织和刺绣等，分为短纤维纱，连续长丝等，烧毛是指将纱线或织物迅速通过火焰或在炽热的金属表面擦过，烧去表面茸毛的工艺过程。纤维经纺织加工会在纱线和织物表面产生很多茸毛，影响染整的工艺效果。根据产品的要求，有的纱线(如绢丝)和大部分织物要经过烧毛工序，使表面光洁平整、织纹清晰。烧毛的火焰温度通常在900～1000℃，炽热金属板的表面温度也达800℃,都高于各种纤维的分解温度或着火点。烧毛时，纱线或织物在一定的张紧状态下高速通过火焰，由于伸出表面的茸毛相对受热面积大，瞬时升温至着火点而燃烧，而纱线和织物本体因拈回和交织紧密，升温速度并不如此迅速，所以很少受到影响；
3.专利号cn202223122264.3公开了本实用新型公开了一种高效降温型纺织纱线烫毛装置，属于纱线技术领域。一种高效降温型纺织纱线烫毛装置，包括工作台、起毛机构、烫毛机构和降温机构；本实用新型设置有起毛机构，通过环状气管上的喷嘴对纱线进行吹气，从而将纱线表面的浮毛吹气，不会出现死角，配合烫毛机构，增加纱线的烫毛效率，同时设置降温机构，将烫毛后的纱线缠绕在内含冷却水的降温桶上，起到降温的目的，保证纱线的产品质量，通过热传导的方式，避免了水直接接触到纱线，从而避免了纱线潮湿的情况。
4.但是现有技术中的专利存在以下缺点：(1)上述装置在使用时，传统的烫毛工艺，影响烫毛效果，导致纱线处于长时间的高温状态下，会降低上线的韧性，容易发生断裂的情况，从而影响产品质量，安全性较低，降低了工作效率；
5.(2)上述装置在实际的使用过程中，在烫毛后无法进行卷绕，效率低下，实用性较差，从而无法达到最佳使用效果。


技术实现要素：

6.(一)解决的技术问题
7.针对现有技术的不足，本实用新型提供了一种纱线烫毛设备，解决了上述背景技术中提出的传统的烫毛工艺，影响烫毛效果，导致纱线处于长时间的高温状态下，会降低上线的韧性，容易发生断裂的情况，从而影响产品质量，安全性较低，降低了工作效率，在烫毛后无法进行卷绕，效率低下，实用性较差，从而无法达到最佳使用效果的问题。
8.(二)技术方案
9.为实现以上目的，本实用新型通过以下技术方案予以实现：一种纱线烫毛设备，包括配电箱，所述配电箱一侧外壁与控制按钮电性连接，所述配电箱下端四周与支腿固定焊接，所述配电箱上端一侧与导线架固定连接，所述配电箱外壁一侧与烫毛组件固定连接，所述配电箱上表面两侧与侧板固定焊接，所述侧板内壁与导向组件固定连接，所述配电箱上表面两侧外壁与安装板固定焊接，所述安装板内壁与防护垫固定贴合，所述防护垫外壁与
绕线盘贯穿连接，所述安装板外壁一侧与驱动电机贯穿连接。
10.进一步的，所述驱动电机贯穿安装板与绕线盘固定连接，所述驱动电机外壁包裹有绝缘套，且驱动电机的具体型号为rk-280。
11.进一步的，所述烫毛组件包括温控箱，所述温控箱外壁安装有温控面板，所述温控箱外壁与接线柱贯穿电性连接，所述接线柱外壁与电热板电性固定连接，所述温控箱四周与支撑组件固定连接，所述支撑组件上端与烫毛轮贴合，所述烫毛轮外壁开设有烫孔。
12.进一步的，所述电热板通过接线柱与温控箱电性连接，所述烫毛轮具体采用不锈钢材质，所述烫孔开设在烫毛轮外壁，且烫孔数量为30-60组。
13.进一步的，所述支撑组件包括支撑杆，所述支撑杆两侧与固定臂焊接，支撑壁内壁与滑动轮轴承连接，所述支撑杆下端与温控箱固定焊接，所述滑动轮外壁与烫毛轮内壁贴合。
14.进一步的，所述导向组件包括支撑臂，所述支撑臂内壁与导向轴贯穿连接，所述导向轴一端与导向棍贯穿连接，所述导向棍一端外壁贴合有密封圈，所述导向棍一端与导线棍轴承连接。
15.进一步的，所述支撑臂外壁与侧板固定焊接，所述导向棍外壁贴合有硅胶垫，所述导线棍外壁开设有凹槽。
16.(三)有益效果
17.本实用新型提供了一种纱线烫毛设备，具备以下有益效果：
18.通过温控箱、温控面板、电热板、烫毛轮与烫孔的设置，通过温控面板进行输送指令至温控箱，通过电热板进行输送热能进行加热，通过烫毛轮与烫孔的设备，避免纱线与烫毛设备直接接触，避免影响纱线的韧性，提高烫毛效率，还可以提高烫毛产量，安全可靠，提高工作效率。
19.通过导向棍、导线棍、绕线盘与驱动电机的设置，利用导向棍与导线棍可将纱线进行导向，避免缠绕，利用驱动电机进行驱动绕线盘，从而实现将加工后的纱线进行卷绕收集，不仅可以增加纱线的卷绕速度，还提高烫毛效率，实用性强，从而达到最佳使用效果。
附图说明

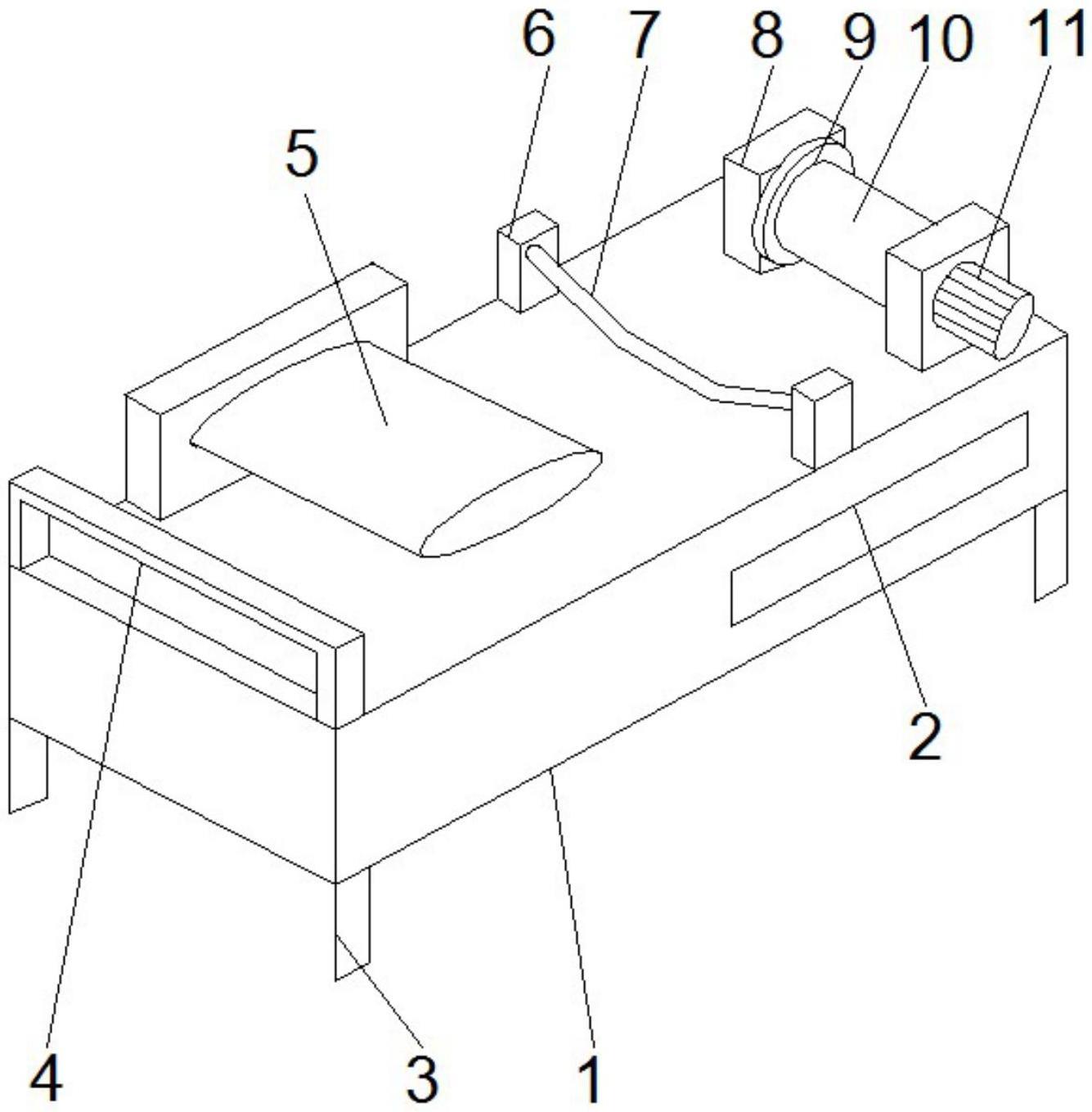

20.图1为本实用新型结构示意图；
21.图2为本实用新型中烫毛组件的结构示意图；
22.图3为本实用新型中支撑组件的结构示意图；
23.图4为本实用新型中导向组件的结构示意图。
24.图中：1、配电箱；2；控制按钮；3、支腿；4、导线架；5、烫毛组件；51、温控箱；52、温控面板；53、接线柱；54、电热板；55、支撑组件；551、支撑杆；552、固定臂；553、滑动轮；56、烫毛轮；57、烫孔；6、侧板；7、导向组件；71、支撑臂；72、导向轴；73、导向棍；74、密封圈；75、导线棍；8、安装板；9、防护垫；10、绕线盘；11、驱动电机。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳
动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.请参阅图1至图4，本实用新型提供一种技术方案：一种纱线烫毛设备，包括配电箱1，配电箱1一侧外壁与控制按钮2电性连接，配电箱1下端四周与支腿3固定焊接，配电箱1上端一侧与导线架4固定连接，配电箱1外壁一侧与烫毛组件5固定连接，配电箱1上表面两侧与侧板6固定焊接，侧板6内壁与导向组件7固定连接，配电箱1上表面两侧外壁与安装板8固定焊接，安装板8内壁与防护垫9固定贴合，防护垫9外壁与绕线盘10贯穿连接，安装板8外壁一侧与驱动电机11贯穿连接，驱动电机11贯穿安装板8与绕线盘10固定连接，驱动电机11外壁包裹有绝缘套，且驱动电机11的具体型号为rk-280，提高烫毛效率，还可以提高烫毛产量。
27.烫毛组件5包括温控箱51，温控箱51外壁安装有温控面板52，温控箱51外壁与接线柱53贯穿电性连接，接线柱53外壁与电热板54电性固定连接，温控箱51四周与支撑组件55固定连接，支撑组件55上端与烫毛轮56贴合，烫毛轮56外壁开设有烫孔57，电热板54通过接线柱53与温控箱51电性连接，烫毛轮56具体采用不锈钢材质，烫孔57开设在烫毛轮56外壁，且烫孔57数量为30-60组，使烫毛效果更加稳定。
28.支撑组件55包括支撑杆551，支撑杆551两侧与固定臂552焊接，支撑壁内壁与滑动轮553轴承连接，支撑杆551下端与温控箱51固定焊接，滑动轮553外壁与烫毛轮56内壁贴合，使烫毛效率更高，提升设备稳定性。
29.导向组件7包括支撑臂71，支撑臂71内壁与导向轴72贯穿连接，导向轴72一端与导向棍73贯穿连接，导向棍73一端外壁贴合有密封圈74，导向棍73一端与导线棍75轴承连接，支撑臂71外壁与侧板6固定焊接，导向棍73外壁贴合有硅胶垫，导线棍75外壁开设有凹槽，不仅可以增加纱线的卷绕速度，还提高烫毛效率。
30.本公开具体实施方式省略了已知功能和已知部件的详细说明，为保证设备的兼容性，所采用的操作手段均与市面器械参数保持一致。
31.综上所述，该一种纱线烫毛设备的操作步骤如下；
32.使用时，通过导线架4进行将纱线进行导向，避免缠绕，通过温控面板52进行输送指令至温控箱51，通过电热板54进行输送热能进行加热，利用烫毛轮56与纱线贴合，通过烫毛轮56与烫孔57进行对纱线烫毛，从而避免纱线与烫毛设备直接接触，避免影响纱线的韧性，提高烫毛效率，还可以提高烫毛产量，安全可靠，提高工作效率，利用导向棍72与导线棍75可将纱线进行导向，避免缠绕，利用驱动电机11进行驱动绕线盘10，从而实现将加工后的纱线进行卷绕收集，不仅可以增加纱线的卷绕速度，还提高烫毛效率。
