1.本实用新型涉及龙眼加工技术领域，具体来说，涉及龙眼加工筛分装置。


背景技术：

2.龙眼，无患子科无患子属常绿乔木植物，小枝粗壮，被微柔毛，叶长圆状椭圆形至长圆状披针形，有光泽，花瓣乳白色，披针形，果近球形，通常黄褐色或有时灰黄色，种子茶褐色，光亮，花期春夏间，果期夏季，古代人把龙眼的圆溜溜的球状果实比喻成各种各样地眼睛，大个儿的龙眼叫龙眼，中等大的叫虎眼，最小的叫鬼眼，但现代人都统一叫做龙眼，龙眼是一种经济型水果，在加工时一般需要筛分后分级售卖。
3.经过检索后发现，公开号为cn217190735u，名称为一种龙眼大小筛分装置，该申请提出了现有的龙眼筛分装置的筛分孔径不可调节的问题，采用了调节筛分滚筒之间间距的方式，以控制筛分的龙眼大小，提高了筛分的效率和质量，但是，该申请调节机构包括螺杆、蜗杆、电动推杆、蜗轮和电机等结构，结构复杂，造价成本高昂，不够简单高效，还可以进一步做出改进。
4.针对相关技术中的问题，目前尚未提出有效的j9九游会真人的解决方案。


技术实现要素：

5.(一)解决的技术问题
6.针对现有技术的不足，本实用新型提供了龙眼加工筛分装置，具备结构简单、调节方便、成本低廉、防堵塞的优点，进而解决上述背景技术中的问题。
7.(二)技术方案
8.为实现上述结构简单、调节方便、成本低廉、防堵塞的优点，本实用新型采用的具体技术方案如下：
9.龙眼加工筛分装置，包括筛分箱和支撑座，所述筛分箱内部固定安装有支撑座，且筛分箱一端开设有出料口，并且筛分箱底面开设有出口，所述支撑座顶面固定安装有支撑弹簧，且支撑弹簧顶面固定连接有外框，并且外框顶面开设有顶部筛孔，所述外框底面开设有底口，且外框内部插接有内板，并且内板表面对应顶部筛孔开设有内部筛孔，所述内板贯穿外框一端并延伸出外框，且内板一端固定连接有端板，并且端板表面贯穿螺纹连接有手柄螺杆，且手柄螺杆通过旋转连接座与外框转动连接。
10.进一步的，所述外框斜向布置，且外框贯穿出料口并延伸至出料口外侧。
11.进一步的，所述外框内壁与内板表面滑动抵接，且外框和内框均采用不锈钢材质。
12.进一步的，所述筛分箱表面位于外框下方贯穿转动连接有驱动杆，且驱动杆外表面焊接有击打球，所述筛分箱正立面固定安装有驱动电机，且驱动电机输出端与驱动杆一端固定连接。
13.进一步的，所述内板底面与驱动杆轴心之间的垂直距离小于击打球长度，且击打球等角度布置有多个。
14.进一步的，所述顶部筛孔与内部筛孔的孔径相同，且顶部筛孔与内部筛孔的数量相同。
15.进一步的，所述端板表面位于手柄螺杆下方贯穿滑动连接有导杆，且导杆另一端与外框一端固定连接。
16.进一步的，所述击打球沿驱动杆轴线方向等间距布置有多组。
17.(三)有益效果
18.与现有技术相比，本实用新型提供了龙眼加工筛分装置，具备以下有益效果：
19.(1)、本实用新型采用了外框和内板，外框顶面的顶部筛孔与内板表面的内部筛孔对应，当需要调节筛分孔径时，可转动手柄螺杆，手柄螺杆带动内板移动，从而使内部筛孔与顶部筛孔产生错位，进而减小筛分孔径，当内部筛孔与顶部筛孔对齐时为最大筛分孔径，工作人员只需要转动手柄螺杆即可完成筛分孔径的调整，结构非常简单，调节非常方便，生产和制造成本极低，极大的方便了操作和维护。
20.(2)、本实用新型采用了击打球和支撑弹簧，在筛分的过程中，驱动电机带动驱动杆转动，驱动杆带动击打球转动，击打内板底面，从而使内板和外框产生上下移动，支撑弹簧反复伸缩弹动，使内板和外框产生上下弹动，避免龙眼在筛分时卡到顶部筛孔内部，进而避免了堵塞的现象，提高了筛分的顺畅性。
附图说明
21.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

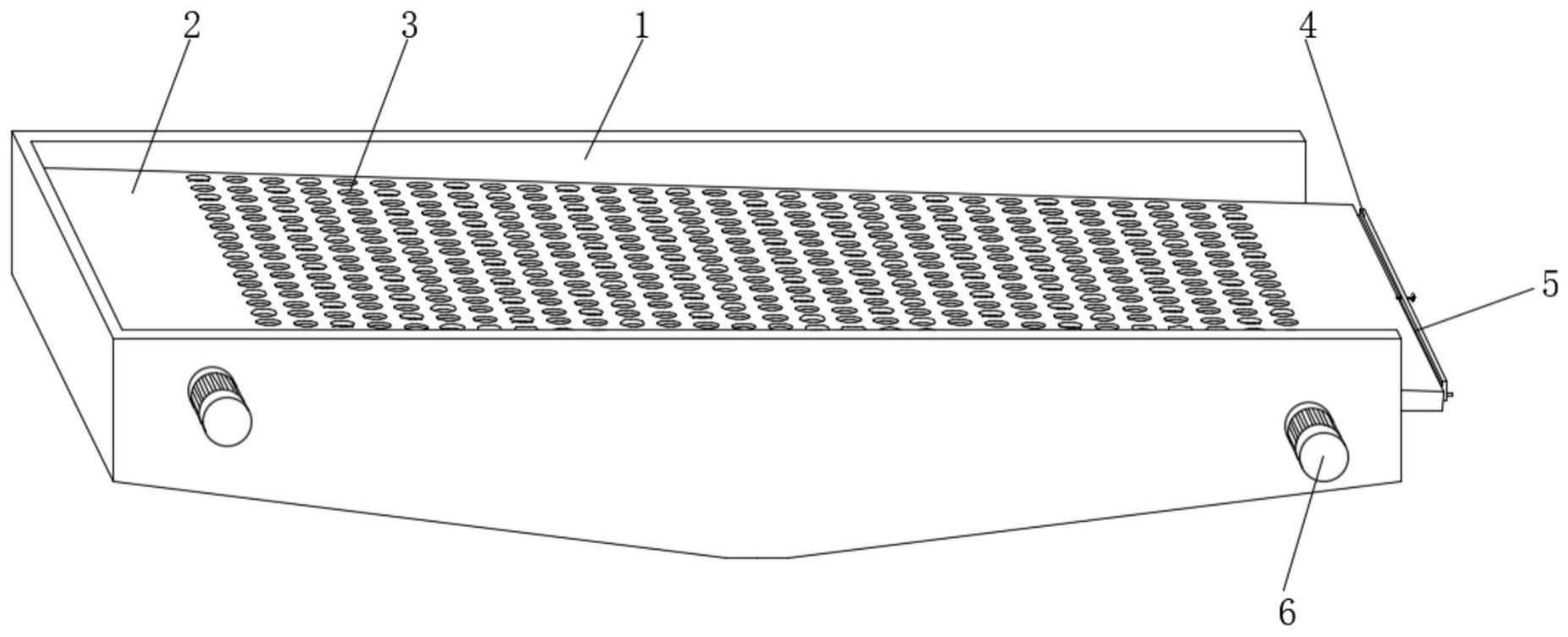

22.图1是本实用新型提出的龙眼加工筛分装置的外部结构示意图；
23.图2是本实用新型提出的龙眼加工筛分装置的内部结构示意图；
24.图3是本实用新型提出的龙眼加工筛分装置的a节点放大图；
25.图4是本实用新型提出的内板的结构示意图。
26.图中：
27.1、筛分箱；2、外框；3、顶部筛孔；4、端板；5、内板；6、驱动电机；7、底口；8、内部筛孔；9、驱动杆；10、击打球；11、支撑座；12、支撑弹簧；13、出料口；14、导杆；15、手柄螺杆；16、旋转连接座。
具体实施方式
28.为进一步说明各实施例，本实用新型提供有附图，这些附图为本实用新型揭露内容的一部分，其主要用以说明实施例，并可配合说明书的相关描述来解释实施例的运作原理，配合参考这些内容，本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点，图中的组件并未按比例绘制，而类似的组件符号通常用来表示类似的组件。
29.根据本实用新型的实施例，提供了龙眼加工筛分装置。
30.现结合附图和具体实施方式对本实用新型进一步说明，如图1-4所示，根据本实用新型实施例的龙眼加工筛分装置，包括筛分箱1和支撑座11，筛分箱1内部固定安装有支撑
座11，支撑座11设置有两组，且筛分箱1一端开设有出料口13，便于筛分出料，并且筛分箱1底面开设有出口，同样便于筛分出料，支撑座11顶面固定安装有支撑弹簧12，且支撑弹簧12顶面固定连接有外框2，并且外框2顶面开设有顶部筛孔3，外框2底面开设有底口7，底口7面积大于顶部筛孔3分布面积，便于出料，且外框2内部插接有内板5，并且内板5表面对应顶部筛孔3开设有内部筛孔8，其中，顶部筛孔3与内部筛孔8的孔径相同，且顶部筛孔3与内部筛孔8的数量相同，内板5贯穿外框2一端并延伸出外框2，且内板5一端固定连接有端板4，并且端板4表面贯穿螺纹连接有手柄螺杆15，且手柄螺杆15通过旋转连接座16与外框2转动连接，外框2顶面的顶部筛孔3与内板5表面的内部筛孔8对应，当需要调节筛分孔径时，可转动手柄螺杆15，手柄螺杆15带动内板5移动，从而使内部筛孔8与顶部筛孔3产生错位，进而减小筛分孔径，当内部筛孔8与顶部筛孔3对齐时为最大筛分孔径，工作人员只需要转动手柄螺杆15即可完成筛分孔径的调整，结构非常简单，调节非常方便，生产和制造成本极低，极大的方便了操作和维护。
31.在一个实施例中，外框2斜向布置，且外框2贯穿出料口13并延伸至出料口13外侧，龙眼从外框2高处端投放，穿过顶部筛孔3和内部筛孔8完成筛分，小粒径的龙眼穿过外框2和内板5沿出口流出，大粒径的龙眼顺着外框2顶面沿出料口13流出。
32.在一个实施例中，外框2内壁与内板5表面滑动抵接，且外框2和内框均采用不锈钢材质，取材简单方便，且结实耐用。
33.在一个实施例中，筛分箱1表面位于外框2下方贯穿转动连接有驱动杆9，且驱动杆9外表面焊接有击打球10，筛分箱1正立面固定安装有驱动电机6，且驱动电机6输出端与驱动杆9一端固定连接，其中，内板5底面与驱动杆9轴心之间的垂直距离小于击打球10长度，确保击打球10转动时能够锤击内板5，且击打球10等角度布置有多个，其中，击打球10沿驱动杆9轴线方向等间距布置有多组，提高击打效率，在筛分的过程中，驱动电机6带动驱动杆9转动，驱动杆9带动击打球10转动，击打内板5底面，从而使内板5和外框2产生上下移动，支撑弹簧12反复伸缩弹动，使内板5和外框2产生上下弹动，避免龙眼在筛分时卡到顶部筛孔3内部，进而避免了堵塞的现象，提高了筛分的顺畅性。
34.在一个实施例中，端板4表面位于手柄螺杆15下方贯穿滑动连接有导杆14，且导杆14另一端与外框2一端固定连接，为内板5移动导向，便于内板5平稳移动。
35.工作原理：
36.外框2顶面的顶部筛孔3与内板5表面的内部筛孔8对应，当需要调节筛分孔径时，可转动手柄螺杆15，手柄螺杆15带动内板5移动，从而使内部筛孔8与顶部筛孔3产生错位，进而减小筛分孔径，当内部筛孔8与顶部筛孔3对齐时为最大筛分孔径，工作人员只需要转动手柄螺杆15即可完成筛分孔径的调整，结构非常简单，调节非常方便，生产和制造成本极低，极大的方便了操作和维护，同时，在筛分的过程中，驱动电机6带动驱动杆9转动，驱动杆9带动击打球10转动，击打内板5底面，从而使内板5和外框2产生上下移动，支撑弹簧12反复伸缩弹动，使内板5和外框2产生上下弹动，避免龙眼在筛分时卡到顶部筛孔3内部，进而避免了堵塞的现象，提高了筛分的顺畅性。
37.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以
是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
38.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
