1.本实用新型涉及一种披萨炉。


背景技术：

2.目前现有技术，中国专利202021863991.3，一种烤盘转动式披萨烤炉，包括机架、烤盘机构、燃烧机构和炉体，烤盘机构包括旋转烤盘、烤盘架、转轴、连接件和驱动装置，驱动装置通过连接件与机架的底部固定，转轴贯穿机架与驱动装置转动连接，转轴的上端与烤盘架转动连接，旋转烤盘固定套设于烤盘架；炉体设置于机架的上端面，且烤盘架位于炉体内，炉体的前后端均设置有开口，燃烧机构设置在炉体的前端，且燃烧机构与炉体连通，燃烧机构上设有通风孔。存在问题是：驱动装置要求精度高，没有公开转轴与炉体和机架的连接关系。


技术实现要素：

3.本实用新型的目的是：提供一种改进传动的披萨炉，它具有精度要求低、通过补尝的方法实现烤盘沿轴线转动的特点。
4.本实用新型是这样实现的：一种改进传动的披萨炉，包括外壳、烤胆、烤盘、烤盘架、转轴和电机，烤盘设在烤盘架上，电机通过转轴驱动烤盘架；其特殊之处在于：还包括转盘支撑座、支撑枢接组件、万向节、联轴器、支撑架、电机盒和装置盒，
5.支撑枢接组件与所述外壳的底板固定，转盘支撑座与烤盘架固定，所述转轴与转盘支撑座固定且与支撑枢接组件转动配合；装置盒与外壳的底板固定，电机盒与装置盒固定，支撑枢接组件、支撑架和电机盒依次连接；电机固定在电机盒内，万向节上端与转轴连接、下端通过联轴器与电机的轴固定。
6.优选的：所述支撑枢接组件包括上开口的底盒、轴承座、上轴承和下轴承，轴承座包括轴通道、上轴承腔和下轴承腔；
7.所述转轴上设有环形座板和轴头，
8.轴承座设在底盒内，转轴插入上轴承的内圈及轴通道内，环形座板与上轴承内圈支撑配合、转轴下端与下轴承的内圈支撑配合，轴头穿过下轴承内圈及底盒与所述万向节连接，底盒与所述外壳的底板固定。
9.优选的：所述转盘支撑座包括支撑座板、轴套和设在支撑座板上的连接孔，轴套上设有定位槽；
10.所述转轴的上端设有径向传动杆和螺孔，
11.转轴插入轴套内，径向传动杆与定位槽嵌合，螺丝穿过烤盘架及支撑座板上的连接孔与螺孔螺合。
12.优选的：所述电机盒具有下开口，所述装置盒的底板上设有贯通孔，
13.还包括可拆卸的盖板，
14.电机盒的下开口与贯通孔相对，盖板覆盖贯通孔且可拆卸配合。
15.优选的：所述装置盒上设有散热孔。
16.优选的：所述支撑架包括二个侧开口的半架体上和横向梁板，
17.半架体包括纵架板和二个横架板，
18.横向梁板与纵架板固定，横架板分别与所述底盒和电机盒固定，所述万向节穿过横向梁板。
19.本实用新型一种改进传动的披萨炉，支撑枢接组件使转轴的轴线与水平面垂直，烤盘转动平稳；万向节的设置通过补尝实现传动，消除精度的误差。
附图说明
20.图1是本实用新型的立体图之一。
21.图2是本实用新型的立体图之二。

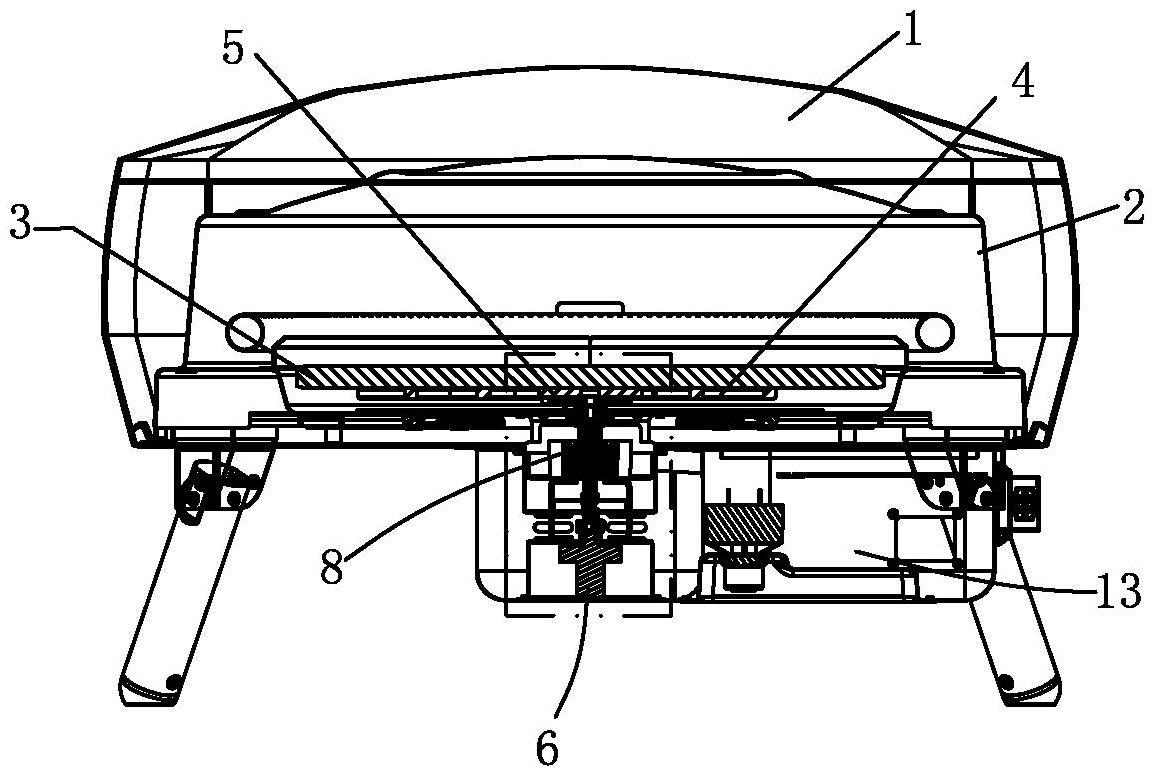

22.图3是本实用新型的剖视图。
23.图4是图3的局部放大图。
24.图5是本实用新型的立体分解图之一。
25.图6是本实用新型的立体分解图之二。
具体实施方式
26.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
27.如图1所示，一种改进传动的披萨炉，包括外壳1、烤胆2、烤盘3、烤盘架4、转轴5、燃气燃烧器(图中未标识)和电机6，烤盘3设在烤盘架4上，电机6通过转轴5驱动烤盘架4；
28.还包括转盘支撑座7、支撑枢接组件8、万向节9、联轴器10、支撑架11、电机盒12和装置盒13，
29.支撑枢接组件8与所述外壳1的底板固定，转盘支撑座7与烤盘架4固定，所述转轴5与转盘支撑座7固定且与支撑枢接组件8转动配合；装置盒13与外壳1的底板固定，电机盒12与装置盒13固定，支撑枢接组件8、支撑架11和电机盒12依次连接且由上而下依次设置；电机6固定在电机盒12内，万向节9上端与转轴5连接、下端通过联轴器10与电机6的轴固定。万向节9的设置可以消除误差，起到补尝作用。
30.所述支撑枢接组件8包括上开口的底盒81、轴承座82、上轴承83和下轴承84，轴承座82包括轴通道、上轴承腔和下轴承腔；
31.底盒81的底板上设有避空孔；
32.所述转轴5上设有环形座板51和轴头52，
33.上轴承83和下轴承84分别设在上轴承腔和下轴承腔内，轴承座82设在底盒81内且与底盒81固定，转轴5插入上轴承83的内圈及轴通道内，环形座板51与上轴承83内圈支撑配合、转轴5下端与下轴承84的内圈支撑配合，轴头52穿过下轴承84内圈及底盒81的避空孔与所述万向节9连接，底盒81与所述外壳1的底板固定。采用这样的结构，支撑转轴且与转轴转动配合，使用转轴的轴线与水平面垂直，烤盘转动平稳，不晃动。
34.作为本实用新型的进一步改进：所述转盘支撑座7包括支撑座板71、轴套72和设在支撑座板上的连接孔，连接孔与轴套72的内腔连通，轴套72上设有定位槽721；
35.所述转轴5的上端设有径向传动杆53和螺孔54，螺孔54设在转轴5的顶端且沿轴线；
36.转轴5插入轴套72内，径向传动杆53与定位槽721嵌合，螺丝穿过烤盘架4及支撑座板71上的连接孔与螺孔54螺合。支撑座板71与烤盘架用螺丝固定。采用这样的结构，拆卸快捷方便。
37.作为本实用新型的进一步改进：所述电机盒12具有下开口，所述装置盒13的底板上设有贯通孔，
38.还包括可拆卸的盖板14，
39.电机盒12的下开口与贯通孔相对，盖板覆盖贯通孔且与装置盒13可拆卸配合；
40.所述装置盒13上设有散热孔。装置盒内放置有燃气控制阀。
41.作为本实用新型的进一步改进：所述支撑架11包括二个侧开口的半架体111上和横向梁板112，
42.半架体111包括纵架板和二个横架板，横向梁板112上设有圆形避空孔
43.横向梁板112与纵架板固定，横架板分别与所述底盒81和电机盒12固定，所述万向节9穿过横向梁板的圆形避空孔。采用这样的结构，电机远离烤胆，电机温升低，延长电机的使用寿命。
44.尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。


技术特征：
1.一种改进传动的披萨炉，包括外壳、烤胆、烤盘、烤盘架、转轴和电机，烤盘设在烤盘架上，电机通过转轴驱动烤盘架；其特征在于：还包括转盘支撑座、支撑枢接组件、万向节、联轴器、支撑架、电机盒和装置盒，支撑枢接组件与所述外壳的底板固定，转盘支撑座与烤盘架固定，所述转轴与转盘支撑座固定且与支撑枢接组件转动配合；装置盒与外壳的底板固定，电机盒与装置盒固定，支撑枢接组件、支撑架和电机盒依次连接；电机固定在电机盒内，万向节上端与转轴连接、下端通过联轴器与电机的轴固定。2.根据权利要求1所述的一种改进传动的披萨炉，其特征在于：所述支撑枢接组件包括上开口的底盒、轴承座、上轴承和下轴承，轴承座包括轴通道、上轴承腔和下轴承腔；所述转轴上设有环形座板和轴头，轴承座设在底盒内，转轴插入上轴承的内圈及轴通道内，环形座板与上轴承内圈支撑配合、转轴下端与下轴承的内圈支撑配合，轴头穿过下轴承内圈及底盒与所述万向节连接，底盒与所述外壳的底板固定。3.根据权利要求1所述的一种改进传动的披萨炉，其特征在于：所述转盘支撑座包括支撑座板、轴套和设在支撑座板上的连接孔，轴套上设有定位槽；所述转轴的上端设有径向传动杆和螺孔，转轴插入轴套内，径向传动杆与定位槽嵌合，螺丝穿过烤盘架及支撑座板上的连接孔与螺孔螺合。4.根据权利要求1所述的一种改进传动的披萨炉，其特征在于：所述电机盒具有下开口，所述装置盒的底板上设有贯通孔，还包括可拆卸的盖板，电机盒的下开口与贯通孔相对，盖板覆盖贯通孔且可拆卸配合。5.根据权利要求1所述的一种改进传动的披萨炉，其特征在于：所述装置盒上设有散热孔。6.根据权利要求2所述的一种改进传动的披萨炉，其特征在于：所述支撑架包括二个侧开口的半架体上和横向梁板，半架体包括纵架板和二个横架板，横向梁板与纵架板固定，横架板分别与所述底盒和电机盒固定，所述万向节穿过横向梁板。

技术总结
一种改进传动的披萨炉，包括外壳、烤胆、烤盘、烤盘架、转轴和电机，烤盘设在烤盘架上，电机通过转轴驱动烤盘架；还包括转盘支撑座、支撑枢接组件、万向节、联轴器、支撑架、电机盒和装置盒，支撑枢接组件与所述外壳的底板固定，转盘支撑座与烤盘架固定，所述转轴与转盘支撑座固定且与支撑枢接组件转动配合；装置盒与外壳的底板固定，电机盒与装置盒固定，支撑枢接组件、支撑架和电机盒依次连接；电机固定在电机盒内，万向节上端与转轴连接、下端通过联轴器与电机的轴固定。支撑枢接组件使转轴的轴线与水平面垂直，烤盘转动平稳；万向节的设置通过补尝实现传动，消除精度的误差。消除精度的误差。消除精度的误差。


技术研发人员：莫非 吴荣欣
受保护的技术使用者：中山市星力电器有限公司
技术研发日：2023.03.03
技术公布日：2023/10/27
