一种具有降噪防震结构的箱式变电站的制作方法

1.本实用新型涉及箱式变电站技术领域,具体为一种具有降噪防震结构的箱式变电站。


背景技术:

2.箱式变电站是一种高压开关设备、配电变压器或低压配电装置,它替代了原有的土建配电房和配电站,成为新型的成套变配电装置。
3.而变电站内装有高低压开关设备、配电变压器等设备,这些设备在运行时会发出噪音,尤其是变压器,产生的噪音极大,对位于居民区的变电站,其噪音严重影响居民的生活,而且现有的变电站外部箱体是通过箱体自身的龙骨进行支撑的,使得外部受到一定冲击时时,容易造成变电站外部箱体的震动并使得其倒塌,从而影响到对内部的设备的防护,对此有必要提出一种具有降噪防震结构的箱式变电站。


技术实现要素:

4.本实用新型的目的在于提供一种具有降噪防震结构的箱式变电站,以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种具有降噪防震结构的箱式变电站,包括箱体,所述箱体的内部固定安装有一个变压器,所述箱体的内壁上固定安装有一层隔音板,且所述箱体的内壁上固定连接有四块固定块,且四块所述固定块上均贯穿开设有一个固定孔,四个所述固定孔内均滑动连接有一根固定杆,四根所述固定杆的上端均贯穿延伸至固定块外且共同固定连接有两根下压杆,两根所述下压杆上均贯穿开设有一个安装孔,四个所述安装孔内均套设有一根螺纹杆,四根所述螺纹杆的下端均贯穿延伸至地面内,且四根所述螺纹杆的上端均螺纹连接有一个螺纹套筒,四个所述螺纹套筒的下端分别与两根下压杆相抵,且两根所述下压杆相向一侧的侧壁上均固定连接有一块固定板,两块所述固定板均与变压器的外侧壁相抵。
6.优选的,所述箱体的其中一侧侧壁上开设有一个开口,且所述箱体的开口处通过合页转动连接有一个箱门,所述箱门的外侧壁上固定连接有一个门把手。
7.优选的,四个所述螺纹套筒的顶端均固定连接有两个转动把手。
8.优选的,四块所述固定块远离箱体内壁的一端分别贯穿对应的隔音板并延伸至箱体内部。
9.优选的,所述箱体固定安装在水泥地面上,且四根所述螺纹杆的下端均埋设在水泥地面内。
10.与现有技术相比,本实用新型的有益效果是:在使用时,可以通过隔音板对箱式变电站内部的声音进行隔离,通过将下压杆上的固定杆插入固定孔内,再将螺纹杆穿过安装孔并与螺纹套筒螺纹连接,而螺纹套筒在螺纹杆的支撑下下压下压杆,使得下压杆保持该高度并通过固定块对箱体进行下压固定,同时两根下压杆通过固定杆对固定块进行固定,
使得两根下压杆可以对两个箱体之间进行拉持,使得箱体保持稳定以及稳固并对内部的设备进行防护。
附图说明

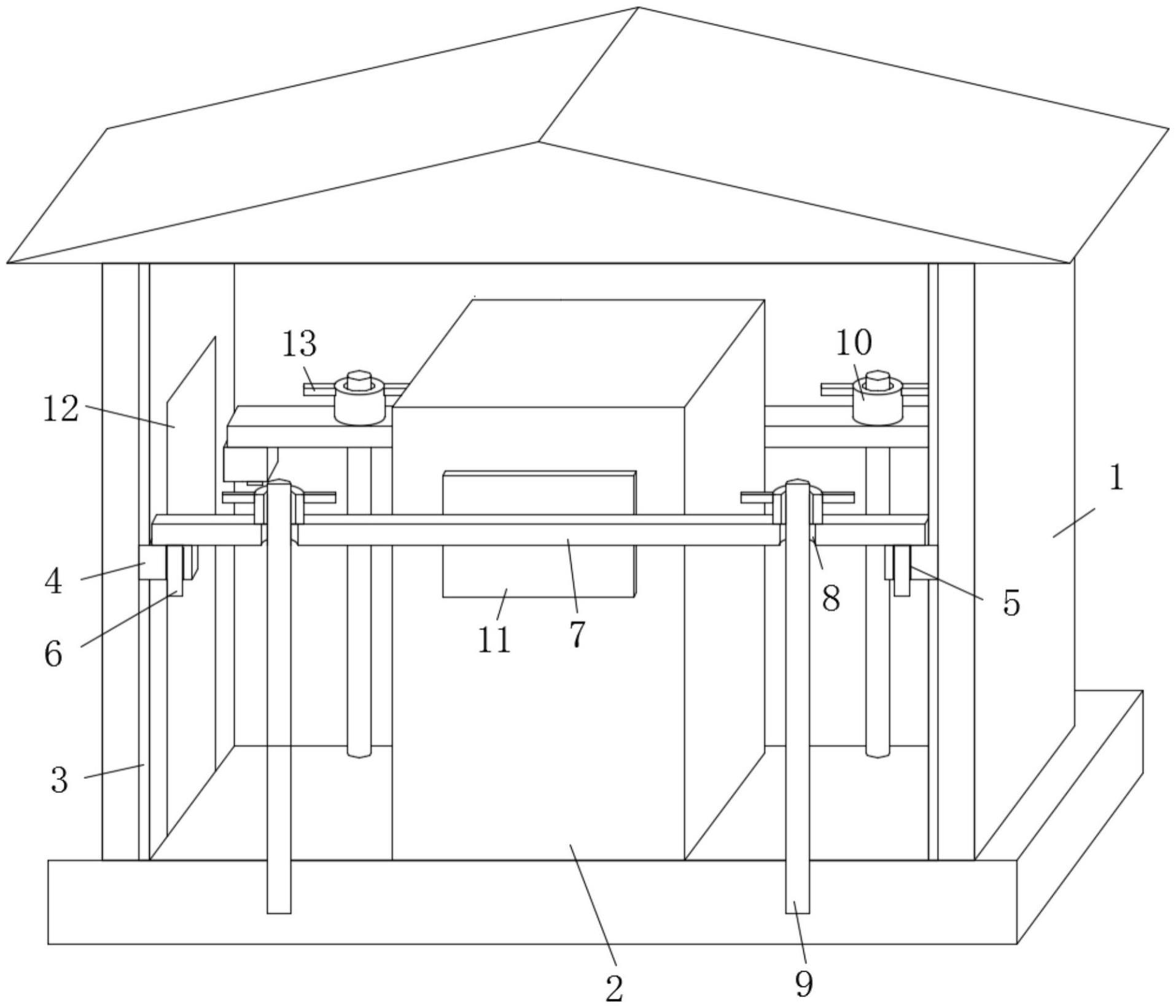

11.图1为本实用新型立体内部剖视结构示意图;
12.图2为本实用新型的内部剖视结构示意图;
13.图3为本实用新型的螺纹套筒的结构示意图;
14.图4为本实用新型的下压杆的结构示意图。
15.图中:1、箱体;2、变压器;3、隔音板;4、固定块;5、固定孔;6、固定杆;7、下压杆;8、安装孔;9、螺纹杆;10、螺纹套筒;11、固定板;12、箱门;13、转动把手;14、门把手。
具体实施方式
16.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
17.请参阅图1-4,本实用新型提供一种技术方案:一种具有降噪防震结构的箱式变电站,包括箱体1,箱体1的内部固定安装有一个变压器2,箱体1的内壁上固定安装有一层隔音板3,且箱体1的内壁上固定连接有四块固定块4,且四块固定块4上均贯穿开设有一个固定孔5,四个固定孔5内均滑动连接有一根固定杆6,四根固定杆6的上端均贯穿延伸至固定块4外且共同固定连接有两根下压杆7,两根下压杆7上均贯穿开设有一个安装孔8,四个安装孔8内均套设有一根螺纹杆9,四根螺纹杆9的下端均贯穿延伸至地面内,且四根螺纹杆9的上端均螺纹连接有一个螺纹套筒10,四个螺纹套筒10的下端分别与两根下压杆7相抵,且两根下压杆7相向一侧的侧壁上均固定连接有一块固定板11,两块固定板11均与变压器2的外侧壁相抵。
18.其中,箱体1的其中一侧侧壁上开设有一个开口,且箱体1的开口处通过合页转动连接有一个箱门12,箱门12的外侧壁上固定连接有一个门把手14,可以通过门把手14来开启或者关闭箱体12。
19.其中,四个螺纹套筒10的顶端均固定连接有两个转动把手13,可以通过转动把手13转动螺纹套筒10来使得其与螺纹杆9螺纹连接。
20.其中,四块固定块4远离箱体1内壁的一端分别贯穿对应的隔音板3并延伸至箱体1内部,固定块4可以直接与箱体1内壁连接并对其进行支撑。
21.其中,箱体1固定安装在水泥地面上,且四根螺纹杆9的下端均埋设在水泥地面内,使得螺纹杆9被稳固连接在水泥地面且可以对内部的加固设备进行支撑。
22.具体的,使用本实用新型时,通过隔音板3对箱体1内部设备运行的声音隔离,从而避免噪音扩散;且可以将两根下压杆7上的固定杆6与固定孔5对准,两根下压杆7上的安装孔8与螺纹杆9对准,然后将下压杆7推动下压,从而使得固定杆6插入固定孔5内,此时下压杆7与两块固定块4之间卡接固定,并对箱体1的内壁之间进行拉持来对其进行加固,从而可以避免其被拉持分离,然后将螺纹套筒10与螺纹杆9螺纹连接并下压下压杆7,使得下压杆7
对固定块4保持压制,从而使得固定块4对箱体保持下压压制,从而可以保证箱体1无法被掀起,使得箱体1外部保持稳定以及稳固并对内部设备进行防护。


技术特征:
1.一种具有降噪防震结构的箱式变电站,包括箱体(1),其特征在于,所述箱体(1)的内部固定安装有一个变压器(2),所述箱体(1)的内壁上固定安装有一层隔音板(3),且所述箱体(1)的内壁上固定连接有四块固定块(4),且四块所述固定块(4)上均贯穿开设有一个固定孔(5),四个所述固定孔(5)内均滑动连接有一根固定杆(6),四根所述固定杆(6)的上端均贯穿延伸至固定块(4)外且共同固定连接有两根下压杆(7),两根所述下压杆(7)上均贯穿开设有一个安装孔(8),四个所述安装孔(8)内均套设有一根螺纹杆(9),四根所述螺纹杆(9)的下端均贯穿延伸至地面内,且四根所述螺纹杆(9)的上端均螺纹连接有一个螺纹套筒(10),四个所述螺纹套筒(10)的下端分别与两根下压杆(7)相抵,且两根所述下压杆(7)相向一侧的侧壁上均固定连接有一块固定板(11)。2.根据权利要求1所述的一种具有降噪防震结构的箱式变电站,其特征在于:所述箱体(1)的其中一侧侧壁上开设有一个开口,且所述箱体(1)的开口处通过合页转动连接有一个箱门(12),所述箱门(12)的外侧壁上固定连接有一个门把手(14)。3.根据权利要求1所述的一种具有降噪防震结构的箱式变电站,其特征在于:四个所述螺纹套筒(10)的顶端均固定连接有两个转动把手(13)。4.根据权利要求1所述的一种具有降噪防震结构的箱式变电站,其特征在于:四块所述固定块(4)远离箱体(1)内壁的一端分别贯穿对应的隔音板(3)并延伸至箱体(1)内部。5.根据权利要求1所述的一种具有降噪防震结构的箱式变电站,其特征在于:所述箱体(1)固定安装在水泥地面上,且四根所述螺纹杆(9)的下端均埋设在水泥地面内。6.根据权利要求1所述的一种具有降噪防震结构的箱式变电站,其特征在于:两块所述固定板(11)均与变压器(2)的外侧壁相抵。

技术总结
本实用新型公开了一种具有降噪防震结构的箱式变电站,包括箱体,所述箱体的内部固定安装有一个变压器,所述箱体的内壁上固定安装有一层隔音板,且所述箱体的内壁上固定连接有四块固定块,且四块所述固定块上均贯穿开设有一个固定孔,本实用新型的有益效果是:在使用时,可以通过隔音板对箱式变电站内部的声音进行隔离,通过将下压杆上的固定杆插入固定孔内,再将螺纹杆穿过安装孔并与螺纹套筒螺纹连接,而螺纹套筒在螺纹杆的支撑下下压下压杆,使得下压杆保持该高度并通过固定块对箱体进行下压固定,同时两根下压杆通过固定杆对固定块进行固定,使得两根下压杆可以对两个箱体之间进行拉持,使得箱体保持稳定以及稳固并对内部的设备进行防护。部的设备进行防护。部的设备进行防护。


技术研发人员:刘宇峰 韩杏琴 刘皓
受保护的技术使用者:武汉武开电力工程设备有限公司
技术研发日:2023.03.06
技术公布日:2023/10/27
