1.本实用新型涉及堵头装置技术领域，具体为一种结构稳定的母线槽终端堵头。


背景技术：

2.母线槽是由铜、铝母线柱构成的一种封闭的金属装置，用来为分散系统各个元件分配较大功率，由于实际使用时长度的不确定，需要在使用时进行切割，所以终端位置需要使用堵头进行封闭。
3.现有的终端堵头，一般没有除湿装置，母线槽的内部在阴雨时回潮，导致湿气进入母线槽的内部，造成电路线材的连接端出现氧化，影响电路线材的正常使用，甚至引发电子线路短路燃烧，不利于母线槽实际使用时的安全性，并且现有的终端堵头，进行终端密封时，大多都是通过固定螺丝固定，后期进行检测维护时难以进行拆卸，增加了操作人员的工作负担，影响母线槽实际使用时的效果，为此我们提出了一种结构稳定的母线槽终端堵头。


技术实现要素：

4.本实用新型的目的在于提供一种结构稳定的母线槽终端堵头，以解决上述背景技术中提出了一般没有除湿装置，大多都是通过固定螺丝固定的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种结构稳定的母线槽终端堵头，包括壳体、除湿箱、线槽装置、活动块、伸缩杆和支撑杆，所述除湿箱插接在所述壳体的右侧壁中间，所述线槽装置卡接在所述壳体的右侧壁，所述活动块位于所述壳体的右侧，所述伸缩杆固定连接在所述壳体的内腔顶部和底部中间，所述支撑杆固定连接在所述壳体的内腔前后侧壁之间右侧，所述除湿箱的顶部和底部中间镶嵌有通气网，所述除湿箱的右侧壁中间铰接有盖板。
6.作为上述方案的进一步描述：
7.所述壳体的右侧壁上下两侧开有活动槽。
8.作为上述方案的进一步描述：
9.所述线槽装置的顶部和底部左侧镶嵌有安装箱，且所述活动块卡接在所述安装箱的内腔。
10.作为上述方案的进一步描述：
11.所述活动块的末端中间固定连接有连接杆，且所述连接杆的末端贯穿安装箱的内腔，并延伸至其外部。
12.作为上述方案的进一步描述：
13.所述伸缩杆的外侧壁套接有支撑弹簧。
14.作为上述方案的进一步描述：
15.所述支撑杆的外侧壁转动连接有卡扣，且所述卡扣卡接在安装箱的内侧壁。
16.与现有技术相比，本实用新型的有益效果是：
17.1、该结构稳定的母线槽终端堵头，在端头密封之间打开盖板，在除湿箱的内部放
入干燥剂，母线槽内部存在的湿气，随着空气进入除湿箱的内部，湿气被干燥剂吸收，实现了母线槽内部的除湿功能，保护了母线槽内部的电子线路，提高了终端堵头实际使用时的安全性。
18.2、该结构稳定的母线槽终端堵头，使用可拆卸时的终端堵头，拆卸堵头时按压连接杆，连接杆推动活动块移动，活动块移动时推动卡扣的右端，卡扣的左端推动伸缩杆收缩，接触卡扣对安装箱的锁定，可以直接将堵头拆下，实现了堵头的快速拆装，便于操作人员后期进行检测维护，有利于终端堵头实际使用时的效果。
附图说明

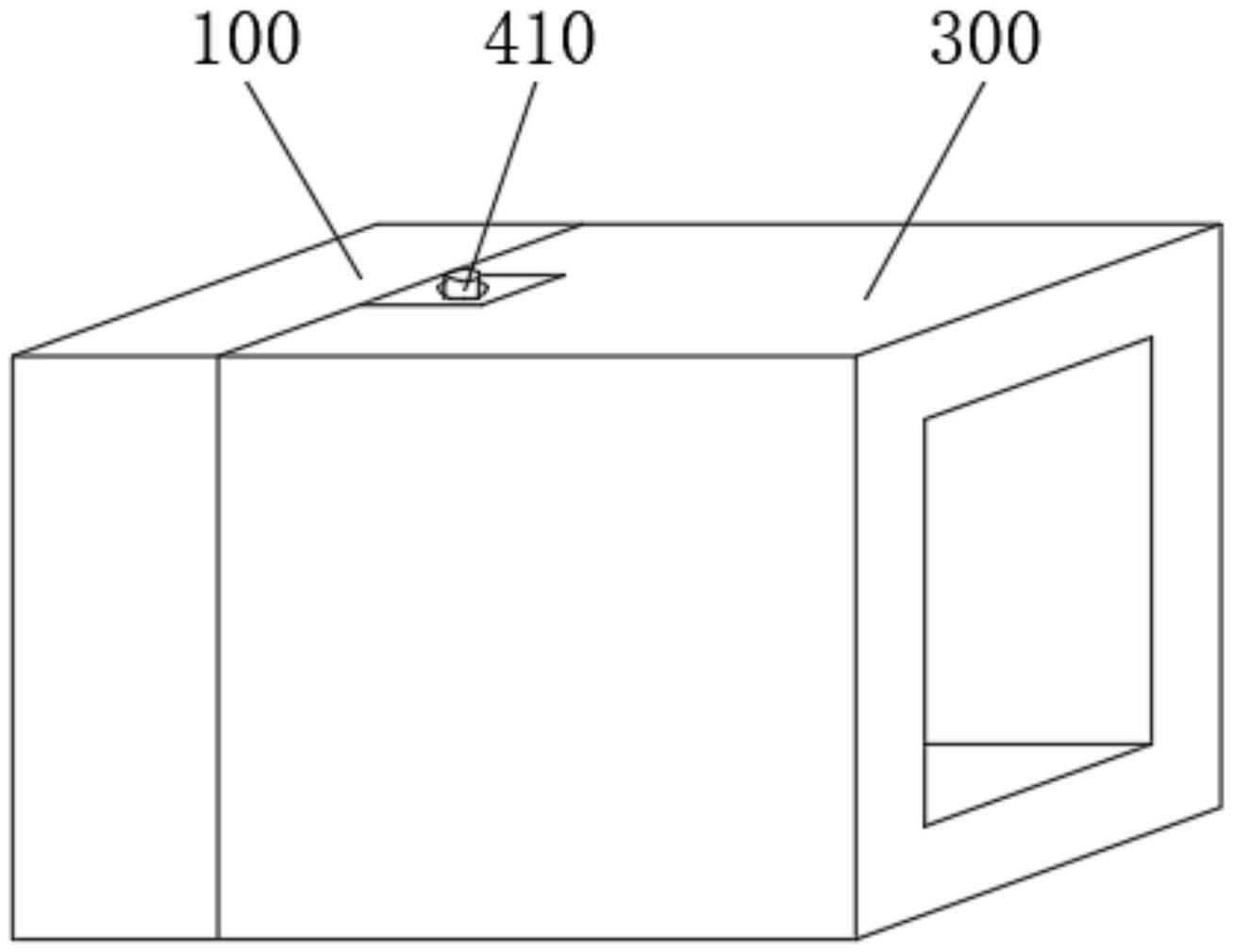

19.图1为本实用新型提出的一种结构稳定的母线槽终端堵头的立体结构示意图；
20.图2为本实用新型提出的一种结构稳定的母线槽终端堵头的主视剖视结构示意图；
21.图3为本实用新型提出的一种结构稳定的母线槽终端堵头的图2中a部放大结构示意图；
22.图4为本实用新型提出的一种结构稳定的母线槽终端堵头的图2中b部放大结构示意图。
23.图中：100、壳体；110、活动槽；200、除湿箱；210、通气网；220、盖板；300、线槽装置；310、安装箱；400、活动块；410、连接杆；500、伸缩杆；510、支撑弹簧；600、支撑杆；610、卡扣。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
26.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
27.本实用新型提供一种结构稳定的母线槽终端堵头，提高了终端堵头实际使用时的安全性，有利于终端堵头实际使用时的效果，请参阅图1-4，包括壳体100、除湿箱200、线槽装置300、活动块400、伸缩杆500和支撑杆600；
28.请再次参阅图1-4，壳体100用于连接安装除湿箱200、线槽装置300、活动块400、伸缩杆500和支撑杆600；
29.请参阅图1-2，除湿箱200的顶部和底部中间镶嵌有通气网210，除湿箱200的右侧壁中间铰接有盖板220，除湿箱200插接在壳体100的右侧壁中间，通气网210用于空气的流通，盖板220用于支撑干燥剂；
30.请再次参阅图1-4，线槽装置300卡接在壳体100的右侧壁，线槽装置300用于包裹电子线路；
31.请再次参阅图1-4，活动块400卡接在安装箱310的内腔，活动块400用于推动卡扣610；
32.请参阅图1-3，伸缩杆500固定连接在壳体100的内腔顶部和底部中间，伸缩杆500用于连接安装支撑弹簧510；
33.请再次参阅图1-4，支撑杆600固定连接在壳体100的内腔前后侧壁之间右侧，支撑杆600用于转动连接卡扣610。
34.综上所述，在端头密封之间打开盖板220，在除湿箱200的内部放入干燥剂，母线槽内部存在的湿气，随着空气进入除湿箱200的内部，湿气被干燥剂吸收，实现了母线槽内部的除湿功能，保护了母线槽内部的电子线路，提高了终端堵头实际使用时的安全性。
35.请再次参阅图1-4，壳体100的右侧壁上下两侧开有活动槽110，活动槽110用于卡扣610的移动。
36.请再次参阅图1-4，线槽装置300的顶部和底部左侧镶嵌有安装箱310，且活动块400卡接在安装箱310的内腔，安装箱310用于卡接卡扣610。
37.请再次参阅图1-4，活动块400的末端中间固定连接有连接杆410，且连接杆410的末端贯穿安装箱310的内腔，并延伸至其外部，连接杆410用于推动活动块400移动。
38.请再次参阅图1-3，伸缩杆500的外侧壁套接有支撑弹簧510，支撑弹簧510用于带动伸缩杆500复位。
39.请再次参阅图1-4，支撑杆600的外侧壁转动连接有卡扣610，且卡扣610卡接在安装箱310的内侧壁，卡扣610用于壳体100和线槽装置300之间相连接。
40.综上所述，使用可拆卸时的终端堵头，拆卸堵头时按压连接杆410，连接杆410推动活动块400移动，活动块400移动时推动卡扣610的右端，卡扣610的左端推动伸缩杆500收缩，接触卡扣610对安装箱310的锁定，可以直接将堵头拆下，实现了堵头的快速拆装，便于操作人员后期进行检测维护，有利于终端堵头实际使用时的效果。
41.在具体的使用时，该领域技术人员在进行安装时，打开盖板220，在除湿箱200的内部放入干燥剂，接着将壳体100扣在线槽装置300的左侧壁，在口上壳体100时，卡扣610的右端接触到安装箱310的左侧壁时，卡扣610的右端端收缩，收缩时卡扣610的左端推动伸缩杆500的收缩，直到卡扣610的右端到达安装箱310的凹槽位置时，由于卡扣610失去了限制，支撑弹簧510带动伸缩杆500复位，同时伸缩杆500推动卡扣610的左端，使得卡扣610的右端卡接在安装箱310的凹槽内部，完成堵头的安装。
