1.本技术涉及生活用品领域，具体而言，涉及一种便于更换加热组件的智能饮水机。


背景技术：

2.饮水机是将桶装纯净水升温或降温并方便人们饮用的装置。机器上方放桶装水，与桶装水配套使用。饮水机按外形可以分为立式和台式。饮水机的加热内胆是用于水加热的储水机构，从而实现饮水机的加热功能。
3.现有的饮水机没有预热组件，且加热组件无法拆卸，不便于损坏时的更换。


技术实现要素：

4.本技术实施例的目的在于提供一种便于更换加热组件的智能饮水机，其能够解决只有加热功能且无法进行更换加热组件的技术问题。
5.本技术实施例提供一种便于更换加热组件的智能饮水机，包括饮水机本体，所述饮水机本体内部下方设置有储存部，所述饮水机本体内部上方设置有出水部，所述出水部内部设置有进水管、泵体、出水管、加热部件与出水组件，所述加热部件包括预热组件与加热组件，所述进水管下端延伸至所述储存部内，所述进水管的上端与所述泵体连接，所述出水管一端与所述泵体连接，所述出水管的另一端与所述出水组件连接，所述预热组件与所述加热组件均可拆卸安装于所述出水管上，所述饮水机本体上设置有控制组件，所述控制组件用于控制所述预热组件与所述加热组件。
6.作为优选，所述加热组件包括第一加热件，所述第一加热件内部设置有第一加热丝，所述预热组件包括第二加热件，所述第二加热件内部设置有第二加热丝。
7.作为优选，所述第一加热件内侧设置为弧形，所述第一加热件外侧设置有隔热层。
8.作为优选，所述第二加热件内侧设置为弧形，所述第二加热件外侧设置有隔热层。
9.作为优选，所述控制组件包括控制器与控制按钮，所述控制按钮安装于所述饮水机本体侧部。
10.作为优选，所述出水组件下方设置有接水盘，所述接水盘上设置有隔板，所述隔板上设置有进水孔。
11.作为优选，所述储存部、所述出水部均设置有旋转门，所述旋转门可转动安装于所述饮水机本体前端。
12.本实用新型的有益效果：
13.本实用新型提供的一种便于更换加热组件的智能饮水机，包括饮水机本体，所述饮水机本体内部下方设置有储存部，所述饮水机本体内部上方设置有出水部，所述出水部内部设置有进水管、泵体、出水管、加热部件与出水组件，所述加热部件包括预热组件与加热组件，所述进水管下端延伸至所述储存部内，所述进水管的上端与所述泵体连接，所述出水管一端与所述泵体连接，所述出水管的另一端与所述出水组件连接，所述预热组件与所述加热组件均可拆卸安装于所述出水管上，所述饮水机本体上设置有控制组件，所述控制
组件用于控制所述预热组件与所述加热组件，本实用新型的在使用时，将水桶放置于储存部内，然后将进水管插入至水桶内部，之后通过水泵将水桶内部的液体抽入至出水管，本实用新型可通过预热组件和加热组件分别对出水管内部的液体进行预热与加热，并且预热组件与加热组件可单独设置，可根据需求进行打开与关闭，还有本实用新型的预热组件和加热组件可进行更换，当损坏时，可直接进行更换。
附图说明
14.为了更清楚地说明本技术实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本技术的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

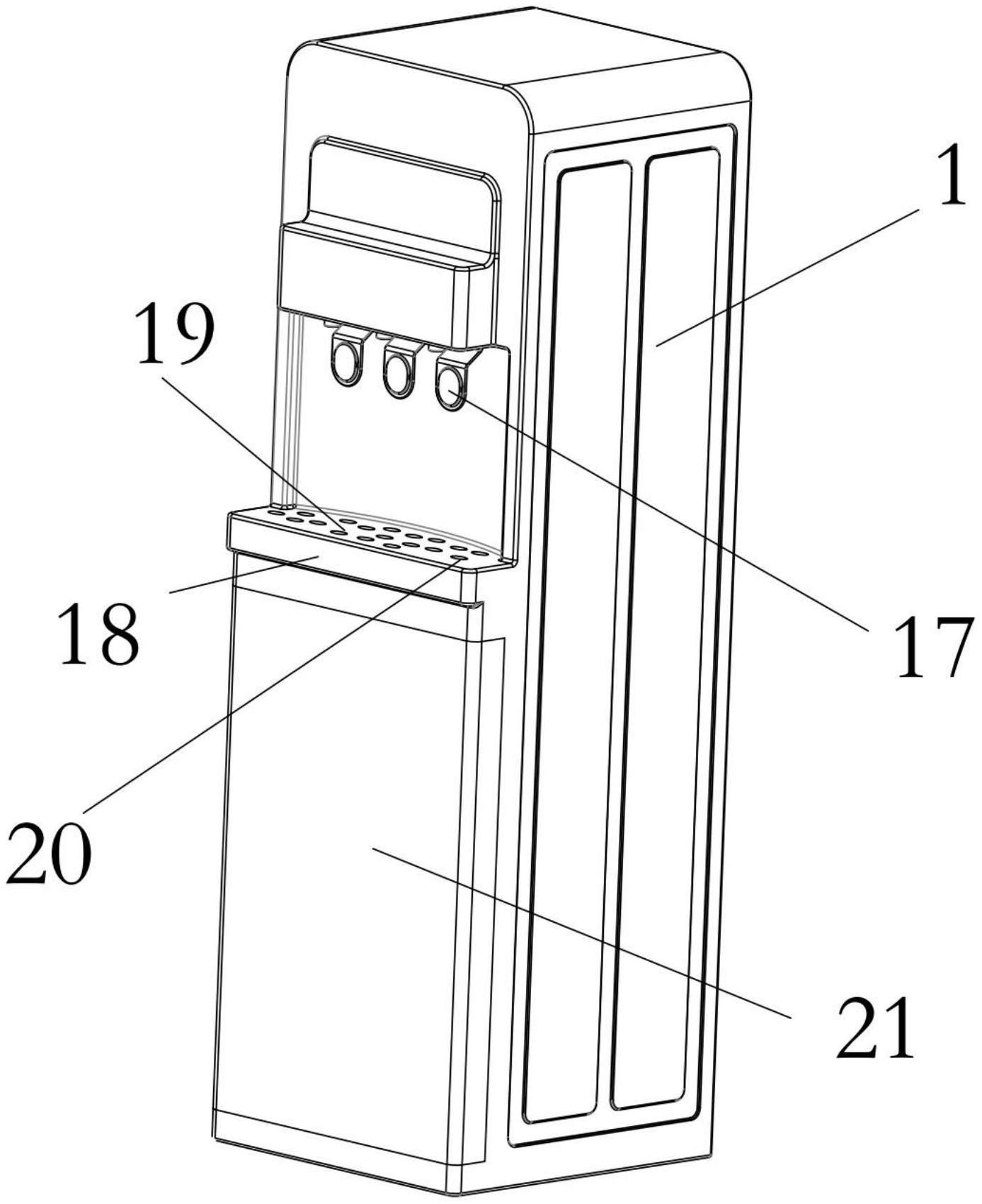

15.图1为本实用新型的结构示意图；
16.图2为本实用新型的剖视图；
17.图3为本实用新型的正视图。
18.附图标记分别为：
19.饮水机本体
‑‑
1，储存部
‑‑
2，出水部
‑‑
3，进水管
‑‑
4，泵体
‑‑
5，出水管
‑‑
6，加热部件
‑‑
7，出水组件
‑‑
8，预热组件
‑‑
9，加热组件
‑‑
10，控制组件
‑‑
11，第一加热件
‑‑
12，第一加热丝
‑‑
13，第二加热件
‑‑
14，第二加热丝
‑‑
15，控制器
‑‑
16，控制按钮
‑‑
17，接水盘
‑‑
18，隔板
‑‑
19，进水孔
‑‑
20，旋转门
‑‑
21。
具体实施方式
20.为使本技术实施例的目的、技术方案和优点更加清楚，下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本技术一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本技术实施例的组件可以以各种不同的配置来布置和设计。
21.因此，以下对在附图中提供的本技术的实施例的详细描述并非旨在限制要求保护的本技术的范围，而是仅仅表示本技术的选定实施例。基于本技术中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
22.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
23.在本技术的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该申请产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
24.此外，术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构
一定要完全水平，而是可以稍微倾斜。
25.在本技术的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本技术中的具体含义。
26.如图1-3所示，一种便于更换加热组件的智能饮水机，包括饮水机本体1，所述饮水机本体1内部下方设置有储存部2，所述饮水机本体1内部上方设置有出水部3，所述出水部3内部设置有进水管4、泵体5、出水管6、加热部件7与出水组件8，所述加热部件7包括预热组件9与加热组件10，所述进水管4下端延伸至所述储存部2内，所述进水管4的上端与所述泵体5连接，所述出水管6一端与所述泵体5连接，所述出水管6的另一端与所述出水组件8连接，所述预热组件9与所述加热组件10均可拆卸安装于所述出水管6上，所述饮水机本体1上设置有控制组件11，所述控制组件11用于控制所述预热组件9与所述加热组件10，本实用新型的在使用时，将水桶放置于储存部2内，然后将进水管4插入至水桶内部，之后通过水泵将水桶内部的液体抽入至出水管6，本实用新型可通过预热组件9和加热组件10分别对出水管6内部的液体进行预热与加热，并且预热组件9与加热组件10可单独设置，可根据需求进行打开与关闭，还有本实用新型的预热组件9和加热组件10可进行更换，当损坏时，可直接进行更换。
27.如图2所示，本实施例中，所述加热组件10包括第一加热件12，所述第一加热件12内部设置有第一加热丝13，所述预热组件9包括第二加热件14，所述第二加热件14内部设置有第二加热丝15，所述第一加热件12内侧设置为弧形，所述第一加热件12外侧设置有隔热层，所述第二加热件14内侧设置为弧形，所述第二加热件14外侧设置有隔热层，本实用新型的第一加热件12与第二加热件14直接与出水管6进行贴合，在第一加热件12与第二加热件14侧部设置有第一通电接触片，在饮水机本体1上设置有第二通电接触片，当第一加热件12或第一加热件12插入时，第一通电接触片与第二通电接触片直接接触通电。
28.如图1-2所示，本实施例中，所述控制组件11包括控制器16与控制按钮17，所述控制按钮17安装于所述饮水机本体1侧部，控制按钮17可直接控制预热组件9与加热组件10的打开与关闭，本实用新型可有多种工作模式，预热组件9打开、加热组件10关闭，可通过温水，预热组件9关闭、加热组件10关闭，则提供凉水，预热组件9打开、加热组件10打开，可提供开水，在使用时，可根据需求进行控制。
29.如图1所示，本实施例中，所述出水组件8下方设置有接水盘18，所述接水盘18上设置有隔板19，所述隔板19上设置有进水孔20，本实用新型的隔板19用于放置接水杯，接水时当水洒出时，可通过进水孔20进入至接水盘18内。
30.如图1-2所示，本实施例中，所述储存部2、所述出水部3均设置有旋转门21，所述旋转门21可转动安装于所述饮水机本体1前端，本实用新型的旋转门21可使得饮水机本体1更加美观，当不需要更换水桶或者接水时，可通过旋转门21将储存部2与出水部3进行挡住，防止虫子或者灰尘进入至储存部2或者出水部3。
