1.本实用新型涉及分散机技术领域，具体为一种带有防扬尘结构的分散机。


背景技术：

2.分散机也称搅拌机，是一种可对物料进行搅拌分散、促进其溶解的设备，由于分散机在工作中会有扬尘的情况发生，且粉尘细小，为了保证周围人员的人身安全，会设置防扬尘装置对分散过程中的粉尘进行吸附。
3.公开号为cn208553899u的一种用于涂料分散机的防尘装置，将需要分散的涂料放入搅拌容器内，向相互靠近的方向拉动两个竖杆，两个竖杆带动两个盖板对搅拌容器的顶部盖合，将第二卡柱卡入对应的第二卡槽内，两个盖板上的半圆型通孔的设置不影响搅拌轴的转动，使得在对涂料搅拌分散过程中，有效地把涂料粉末阻挡在搅拌容器内，避免涂料粉末飞散造成浪费和污染环境，有利于涂料分散机的使用。
4.但是在实际使用过程中，由于直将分散机工作时产生的粉尘阻挡在容器内部，但是在物料分散完成后打开容器盖时，粉尘还是会扬起，从而会对周围的生产环境造成影响，大大降低装置的实用性能。
5.所以这里设计生产了一种带有防扬尘结构的分散机，以便于解决缺少对扬尘收集的问题。


技术实现要素：

6.本实用新型要解决的技术问题：但是在实际使用过程中，由于直将分散机工作时产生的粉尘阻挡在容器内部，但是在物料分散完成后打开容器盖时，粉尘还是会扬起，从而会对周围的生产环境造成影响，大大降低装置的实用性能，因此提出一种带有防扬尘结构的分散机。
7.本实用新型解决技术问题采用的技术方案是：一种带有防扬尘结构的分散机，包括分散筒，所述分散筒底部固定连接有驱动电机，所述驱动电机输出端穿过分散筒固定连接有分散杆，所述分散筒外壁设置有环形管，所述分散筒侧壁设置有收集箱，所述收集箱侧壁固定连接有固定管，所述固定管顶部固定连接有吸气风机，所述吸气风机与环形管之间固定连接有连接管，所述收集箱侧壁滑动连接有收集盒，所述收集箱内部且位于固定管上方固定连接有喷水管，所述喷水管通过水泵与外部水源相连接，通过启动吸气风机产生吸力，随之通过连接管和环形管的相互配合下，使得吸气头产生吸力，对分散机工作时产生的粉尘进行吸附，然后吸气风机吸附的粉尘通过固定管排入收集箱内部，再启动水泵将水抽入喷水管内从多个雾化喷头喷出，利用雾化水对吸附的粉尘进行降尘处理。
8.优选的，所述分散筒内壁均匀设置有若干吸气头，所述吸气头相远离一侧均穿过分散筒与环形管固定连接，通过设置多个吸气头便于提高对分散筒内部粉尘的吸附效果。
9.优选的，所述喷水管底部固定连接有若干个雾化喷头，所述收集箱顶部开设有出气口，通过设置多个雾化喷头便于提高对收集箱内部粉尘的降尘效果。
10.优选的，所述收集箱侧壁开设有固定槽，所述固定槽内部卡接有过滤网，通过过滤网的设置便于对降完尘的空气进行进一步过滤，提高对粉尘的降尘效果。
11.优选的，所述收集箱顶部设置有限位销，所述过滤网顶部开设有限位孔，所述限位销底部穿过收集箱卡接在限位孔内部，通过拉动限位销滑出限位孔内部，便于将过滤网从固定槽内部取出，从而便于对过滤网进行清洗。
12.优选的，所述限位销与收集箱之间固定连接有弹簧，通过弹簧的弹力推动限位销滑进限位孔内部，提高对过滤网固定的稳定性。
13.与现有技术相比，本实用新型的有益效果是：当分散机工作时，通过启动吸气风机产生吸力，随之通过连接管和环形管的相互配合下，使得吸气头产生吸力，对分散机工作时产生的粉尘进行吸附，然后吸气风机吸附的粉尘通过固定管排入收集箱内部，再启动水泵将水抽入喷水管内从多个雾化喷头喷出，利用雾化水对吸附的粉尘进行降尘处理，提高装置的防扬尘效果。
附图说明

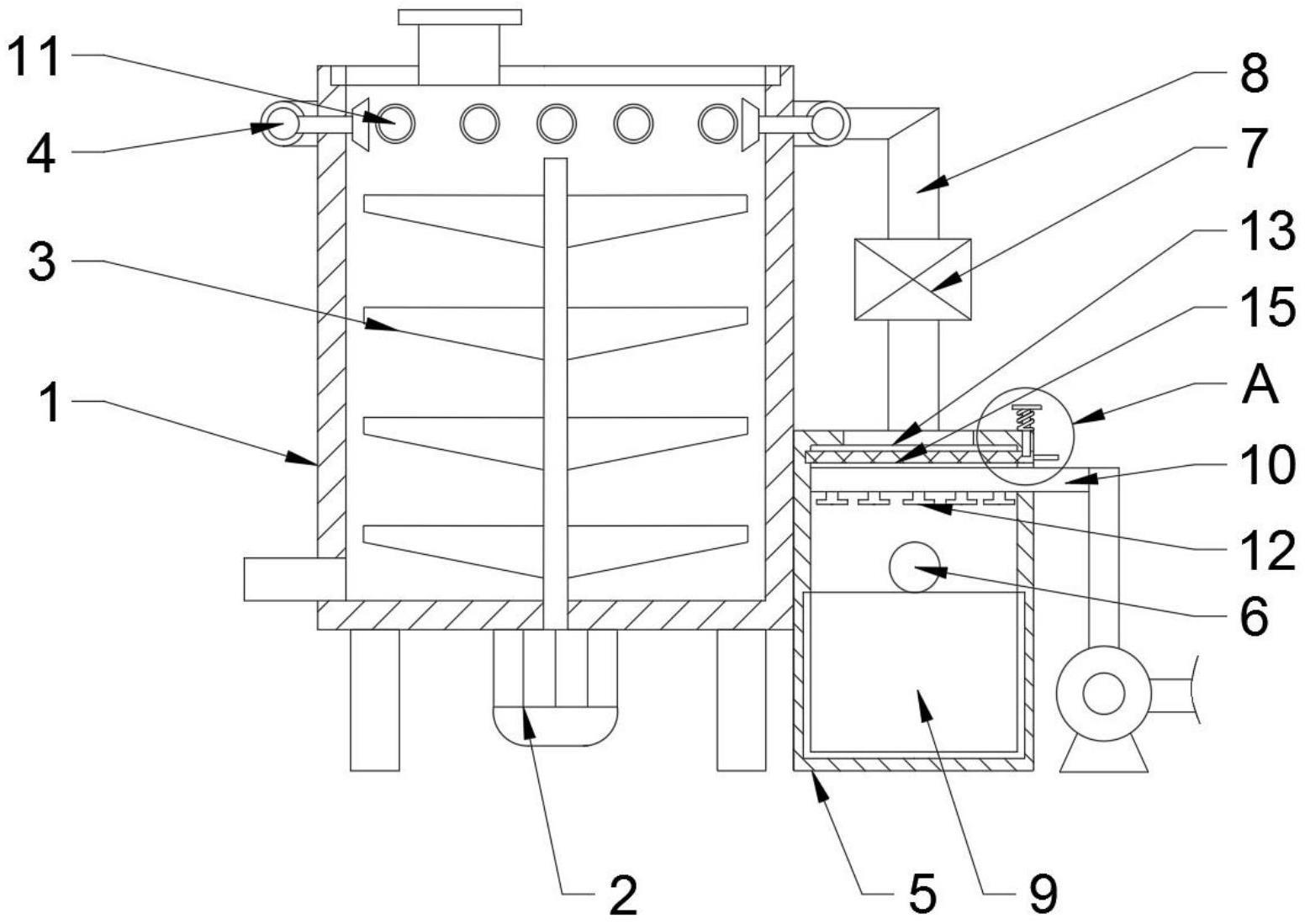

14.图1为本实用新型的分散机正面局部剖切结构示意图；
15.图2为本实用新型的分散机整体外观结构示意图；
16.图3为本实用新型的a处局部放大结构示意图；
17.图4为本实用新型的分散机后视图结构示意图。
18.图中：1、分散筒；2、驱动电机；3、分散杆；4、环形管；5、收集箱；6、固定管；7、吸气风机；8、连接管；9、收集盒；10、喷水管；11、吸气头；12、雾化喷头；13、出气口；14、固定槽；15、过滤网；16、限位销；17、限位孔；18、弹簧。
具体实施方式
19.下面结合附图对本实用新型作进一步说明。
20.实施例1
21.请参阅图1-4，本实施例提供了一种带有防扬尘结构的分散机，包括分散筒1，驱动电机2固定连接在分散筒1底部，分散杆3固定连接在驱动电机2输出端穿过分散筒1一侧，在使用时，通过将需要分散的物料通过进料管倒入分散筒1内部，在将进料管关闭，即可启动驱动电机2带动分散杆3进行转动，对分散筒1内部物料进行分散处理，环形管4设置在分散筒1外壁，若干吸气头11均匀设置在分散筒1内壁，通过设置多个吸气头11便于提高对分散筒1内部粉尘的吸附效果，吸气头11相远离一侧均穿过分散筒1与环形管4固定连接，收集箱5设置在分散筒1侧壁，固定管6固定连接在收集箱5侧壁，吸气风机7固定连接在固定管6顶部，连接管8固定连接在吸气风机7与环形管4之间，收集盒9滑动连接在收集箱5侧壁，喷水管10固定连接在收集箱5内部且位于固定管6上方，喷水管10通过水泵与外部水源相连接，若干个雾化喷头12固定连接在喷水管10底部；
22.在分散机工作时，先启动吸气风机7产生吸力，随之通过连接管8和环形管4的相互配合下，使得吸气头11产生吸力，对分散筒1内部工作时产生的粉尘进行吸附，然后吸气风机7吸附的粉尘通过固定管6排入收集箱5内部，即可启动水泵将外部水源抽入喷水管10内，在从多个雾化喷头12喷出，利用雾化水对收集箱5内部吸附的粉尘进行降尘处理，提高装置
的防扬尘效果，降尘水流入收集盒9内部，即可在使用完成后，通过抽出收集盒9对降尘水进行清理，提高装置的防扬尘效果，解决了现有技术中缺少对分散机工作时产生的扬尘进行收集的技术问题。
23.实施例2
24.请参阅图1-4，在实施例1的基础上做了进一步改进：
25.其中，出气口13开设在收集箱5顶部，固定槽14开设在收集箱5侧壁，过滤网15卡接在固定槽14内部，在对粉尘降尘处理的同时，经过雾化水降完尘的空气经过过滤网15进行过滤处理，对降完尘的空气进行进一步过滤，避免影响周围生产环境，然后降完尘的空气从出气口13处排出，进一步提高装置的降尘效果；
26.限位销16设置在收集箱5顶部，限位孔17开设在过滤网15顶部，限位销16底部穿过收集箱5卡接在限位孔17内部，弹簧18固定连接在限位销16与收集箱5之间，在需要对过滤网15进行清洗时，首先向上拉动限位销16滑出限位孔17内部，同时对弹簧18进行挤压，即可将过滤网15从固定槽14内部取出，对过滤网15进行清洗，清洗完成后，先将过滤网15插入固定槽14内部，然后松开限位销16，随之通过弹簧18的弹力推动限位销16滑进限位孔17内部，实现对过滤网15的固定，提高装置的便捷性能。
27.以上仅是本实用新型的优选实施方式，应当指出，对本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
28.本实用新型中其他未详述部分均属于现有技术，故在此不再赘述。
29.最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
