1.本实用新型涉及光缆技术领域，具体为一种适合管道布线用的光缆。


背景技术：

2.光缆可作为传输媒质单独或成组使用，利用光缆实现光信号的传输，光缆主要由护套、缆芯和填充物组成，光缆铺设时分为室外光缆和室内光缆，室内光缆不暴露在外部，具有一定的美观性，并且不易受到外界物体的碰撞，安全性较高，参考专利申请号：cn202020001320.x，提供的一种适合管道布线用的防潮式室内光缆，包括外护套和第一内护套，所述外护套内部设置有第一内护套，所述外护套的表面开设有凹槽，且外护套的后侧设置有连接件，所述连接件内开设有连接孔，且连接孔贯穿连接件的上下两端，所述外护套内端面与第一编织层相连接，且第一编织层内端面与缓冲层相连接，所述缓冲层设置在第一编织层和第一内护套之间。
3.一，光缆在室内铺设时，一般会现在室内安装管道，再将光缆铺设在管道中，光缆在管道中推动前进时，光缆与管道内壁的磨损较严重，产生的损耗较大；
4.二，光缆护套为单层结构，结构强度不足，对光缆的防护效果较差，影响光缆的使用寿命；
5.三，不便对多组光缆紧固连接，使用过程中容易发生松动，导致线路之间散落，影响线路对信息的输送，从而降低了使用的效率。


技术实现要素：

6.本实用新型的目的在于提供一种适合管道布线用的光缆，以解决上述背景技术中提出的铺设时光缆与管道内壁的磨损较严重的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种适合管道布线用的光缆，包括管道主体，所述管道主体的内部设置有中空筒，所述中空筒的外部设置有外护套，所述外护套之间连接有连接板，所述连接板的外侧安装有伸缩缸，所述伸缩缸的伸缩端连接有安装架，所述安装架之间安装有滚轮。
8.优选的，所述滚轮可滚动，所述滚轮的外侧与管道主体的内壁接触。
9.优选的，所述外护套的内侧套设有内护套，所述外护套和内护套之间安装有加强筋，所述加强筋内部的中间处套接有支撑条，所述支撑条的外部装配有缆芯主体，所述缆芯主体和支撑条之间的间隙处填充有防水橡胶。
10.优选的，所述加强筋在内护套外部呈等间距分布，所述缆芯主体围绕支撑条的中心点呈环形分布。
11.优选的，所述中空筒内部的中间处设置有加固筒，所述中空筒和加固筒之间安装有加强板，所述加固筒的内部安装有内卡板，所述内卡板的外部连接有紧固板，所述紧固板卡接至加强筋内部，所述紧固板的外部连接有外卡板，所述外卡板卡嵌在加强筋内部。
12.优选的，所述加固筒和中空筒为同轴设置。
13.优选的，所述加强板和紧固板设置的数量相同。
14.与现有技术相比，本实用新型的有益效果是：该适合管道布线用的光缆铺设时不易对光缆表面造成磨损，并且加强了光缆的结构强度，同时具有线路加固结构，确保使用的稳定性；
15.(1)通过设置有外护套、安装架、伸缩缸和滚轮，使用时，对光缆铺设时，将三组外护套推入管道主体中，同时启动伸缩缸，带动安装架向外伸缩，将滚轮抵在管道主体内壁上，滚轮均抵触在管道主体内壁后，直接推动外护套向前移动即可，减少了外护套与管道主体内壁的接触，降低了对光缆的损耗，可适用管道内的铺设，提高了光缆的使用寿命；
16.(2)通过设置有外护套、防水橡胶、加强筋和内护套，使用时，外护套和内护套之间形成双层的结构，增强了光缆的结构强度，外护套和内护套之间安装有多组加强筋，加强了结构的强度，造成挤压时不易对外护套表面产生凹陷，并且缆芯主体均匀分布在支撑条外部，并在缆芯主体和支撑条之间的间隙填充防水橡胶，具有一定的防水作用，提高了使用的寿命；
17.(3)通过设置有中空筒、内护套、加强板、外卡板、加固筒、紧固板和内卡板，使用时，中空筒内部通过加强板安装有加固筒，通过加强板对中空筒支撑加固，加固筒内侧安装内卡板，内护套内侧安装外卡板，两者之间安装有紧固板，通过紧固板将加固筒和内护套连接在一起，从而将三组内护套连接在一起，使得光缆之间连接紧密，使用时不易发生松动或脱落，确保了使用的稳定性。
附图说明

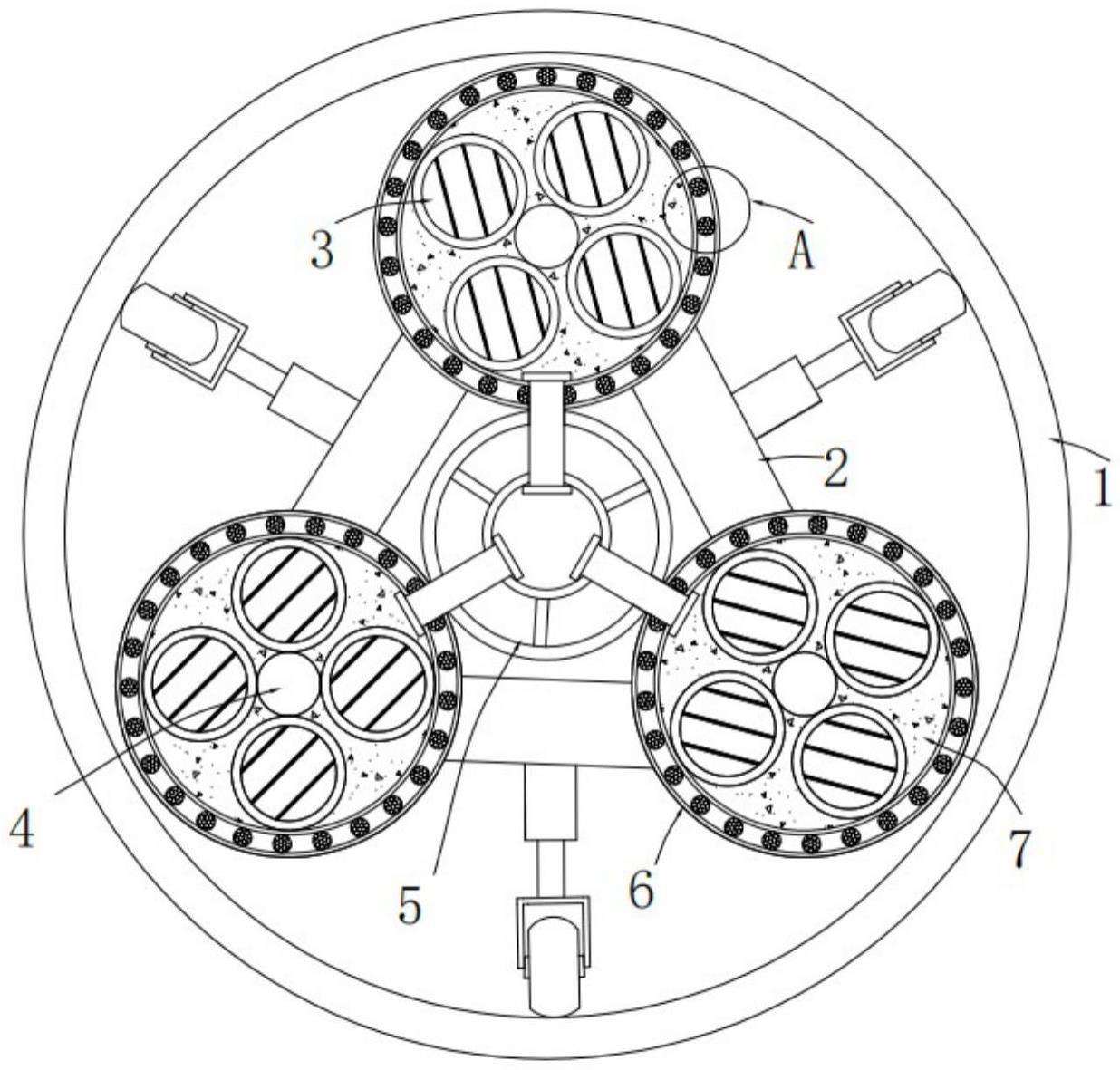

18.图1为本实用新型的正视剖面结构示意图；
19.图2为本实用新型的外护套俯视结构示意图；
20.图3为本实用新型的图1中a处局部剖面放大结构示意图；
21.图4为本实用新型的中空筒正视剖面结构示意图。
22.图中：1、管道主体；2、连接板；3、缆芯主体；4、支撑条；5、中空筒；6、外护套；7、防水橡胶；8、安装架；9、伸缩缸；10、滚轮；11、加强筋；12、内护套；13、加强板；14、外卡板；15、加固筒；16、紧固板；17、内卡板。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.实施例1：请参阅图1-4，一种适合管道布线用的光缆，包括管道主体1，管道主体1的内部设置有中空筒5，中空筒5的外部设置有外护套6，外护套6之间连接有连接板2，连接板2的外侧安装有伸缩缸9，伸缩缸9的伸缩端连接有安装架8，安装架8之间安装有滚轮10，滚轮10可滚动，滚轮10的外侧与管道主体1的内壁接触；
25.具体地，如图1和图2所示，对光缆铺设时，将三组外护套6推入管道主体1中，同时启动伸缩缸9，带动安装架8向外伸缩，将滚轮10抵在管道主体1内壁上，滚轮10均抵触在管
道主体1内壁后，直接推动外护套6向前移动即可，减少了外护套6与管道主体1内壁的接触，降低了对光缆的损耗，可适用管道内的铺设，提高了光缆的使用寿命。
26.实施例2：外护套6的内侧套设有内护套12，外护套6和内护套12之间安装有加强筋11，加强筋11在内护套12外部呈等间距分布，缆芯主体3围绕支撑条4的中心点呈环形分布，加强筋11内部的中间处套接有支撑条4，支撑条4的外部装配有缆芯主体3，缆芯主体3和支撑条4之间的间隙处填充有防水橡胶7；
27.具体地，如图1和图3所示，外护套6和内护套12之间形成双层的结构，增强了光缆的结构强度，外护套6和内护套12之间安装有多组加强筋11，加强了结构的强度，造成挤压时不易对外护套6表面产生凹陷，并且缆芯主体3均匀分布在支撑条4外部，并在缆芯主体3和支撑条4之间的间隙填充防水橡胶7，具有一定的防水作用，提高了使用的寿命。
28.实施例3：中空筒5内部的中间处设置有加固筒15，中空筒5和加固筒15之间安装有加强板13，加固筒15的内部安装有内卡板17，内卡板17的外部连接有紧固板16，紧固板16卡接至加强筋11内部，紧固板16的外部连接有外卡板14，外卡板14卡嵌在加强筋11内部，加固筒15和中空筒5为同轴设置，加强板13和紧固板16设置的数量相同；
29.具体地，如图1和图4所示，中空筒5内部通过加强板13安装有加固筒15，通过加强板13对中空筒5支撑加固，加固筒15内侧安装内卡板17，内护套12内侧安装外卡板14，两者之间安装有紧固板16，通过紧固板16将加固筒15和内护套12连接在一起，从而将三组内护套12连接在一起，使得光缆之间连接紧密，使用时不易发生松动或脱落，确保了使用的稳定性。
30.工作原理：本实用新型在使用时，首先，中空筒5内部通过加强板13安装有加固筒15，通过加强板13对中空筒5支撑加固，加固筒15内侧安装内卡板17，内护套12内侧安装外卡板14，两者之间安装有紧固板16，通过紧固板16将加固筒15和内护套12连接在一起，从而将三组内护套12连接在一起，使得光缆之间连接紧密，使用时不易发生松动或脱落，外护套6和内护套12之间形成双层的结构，增强了光缆的结构强度，外护套6和内护套12之间安装有多组加强筋11，加强了结构的强度，造成挤压时不易对外护套6表面产生凹陷，对光缆铺设时，将三组外护套6推入管道主体1中，同时启动伸缩缸9，带动安装架8向外伸缩，将滚轮10抵在管道主体1内壁上，滚轮10均抵触在管道主体1内壁后，直接推动外护套6向前移动即可，减少了外护套6与管道主体1内壁的接触，降低了对光缆的损耗，可适用管道内的铺设。
31.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
