1.本实用新型涉及光缆通信设备技术领域，具体为一种抗干扰性强的光缆接头盒。


背景技术：

2.在光通信网络中，由于光缆长度有限以及光缆在传输线路上需要分支，因此产生光缆接头，光缆接续盒为光缆接续、分支提供条件并对接头进行保护。光缆接续盒又称光缆接头盒、光缆接续包、光缆接头包和炮筒，主要用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。盒体采用优质工程塑料，强度高，耐腐蚀，抗老化，能抵受剧烈的气候变化和恶劣的工作环境。广泛用于通信、网络系统，catv有线电视、光缆网络系统等等。
3.现有的光缆接头盒存在以下缺陷：
4.(1)现有的光缆接头盒在使用时，在室内或者室外有强磁场的地点使用，会受到强磁场干扰，导致影响光缆接头盒信号；
5.(2)现有的光缆接头盒在使用时，当光缆接头孔不能全部被使用，没被使用的光缆接头孔会不时的进入其他杂质，室外容易进水或土，室内容易进入灰尘。


技术实现要素：

6.本实用新型的目的在于提供一种抗干扰性强的光缆接头盒，以解决上述背景技术中提出的现有的光缆接头盒在使用时，在室内或者室外有强磁场的地点使用，会受到强磁场干扰，导致影响光缆接头盒信号；现有的光缆接头盒在使用时，当光缆接头孔不能全部被使用，没被使用的光缆接头孔会不时的进入其他杂质，室外容易进水或土，室内容易进入灰尘的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种抗干扰性强的光缆接头盒，包括光缆接头下盒，所述光缆接头下盒的顶部固定安装有光缆接头上盒，所述光缆接头上盒顶端的四个边角均固定安装有护角条，所述光缆接头上盒顶端的中部固定安装有u形凹块，所述光缆接头下盒的底部固定安装有u形凸块，所述u形凹块与u形凸块对应设置，所述光缆接头下盒的两侧均固定连接有条形块下，两个所述条形块下的底部均固定安装有两个橡胶块，多个所述橡胶块的一侧均固定连接有橡胶条，多个所述橡胶条的一侧均固定连接有密封塞，所述光缆接头下盒内的中部固定安装有吸波片，所述吸波片内开设有多个均匀分布的分线孔，吸波片屏蔽微波电磁和抗干扰。
8.优选的，所述光缆接头上盒的两侧均固定连接有条形块上，两个所述条形块上与两个条形块下两两接触，条形块便于稳定光缆接头。
9.优选的，两对所述条形块上和条形块下之间均开设有两个光缆孔，所述光缆接头下盒内的两侧固定安装有两个卡块，多个所述光缆孔延伸至光缆接头下盒内部的卡块，卡块便于固定光缆。
10.优选的，两个所述条形块上的顶部螺纹连接有多个均匀分布的螺丝一，多个所述螺丝一均穿过条形块上和条形块下延伸至条形块下的底部，螺丝一便于固定条形块上和条
形块下。
11.优选的，两个所述条形块上顶部一侧的两个边角均开设有圆孔，圆孔便于穿线连接。
12.优选的，所述光缆接头下盒和光缆接头上盒的两端均固定连接有多个均匀分布的辅块，每两对所述辅块之间均固定连接有连接条，辅块便于提高光缆接头盒的密封性。
13.优选的，所述光缆接头下盒内固定安装有位于吸波片一侧的多个钢柱，钢
14.柱便于风分隔光缆。
15.优选的，所述光缆接头上盒上多个辅块的顶部均螺纹连接有螺丝二，螺丝二便于固定辅块。
16.与现有技术相比，本实用新型的有益效果是：安装了吸波片，吸波片屏蔽微波电磁和抗干扰，在室内或者室外有强磁场的地点使用时，会大大削弱受到强磁场的干扰，安装了密封塞，当光缆接头孔不能全部被使用，密封塞便于封闭没被使用的光缆接头孔，阻挡其他物质进入，安装了u形凹块和u形凸块，当使用多个光缆接头盒时，利用u形凹块和u形凸块卡合连接，能够多个光缆接头盒叠加一起使用。
附图说明

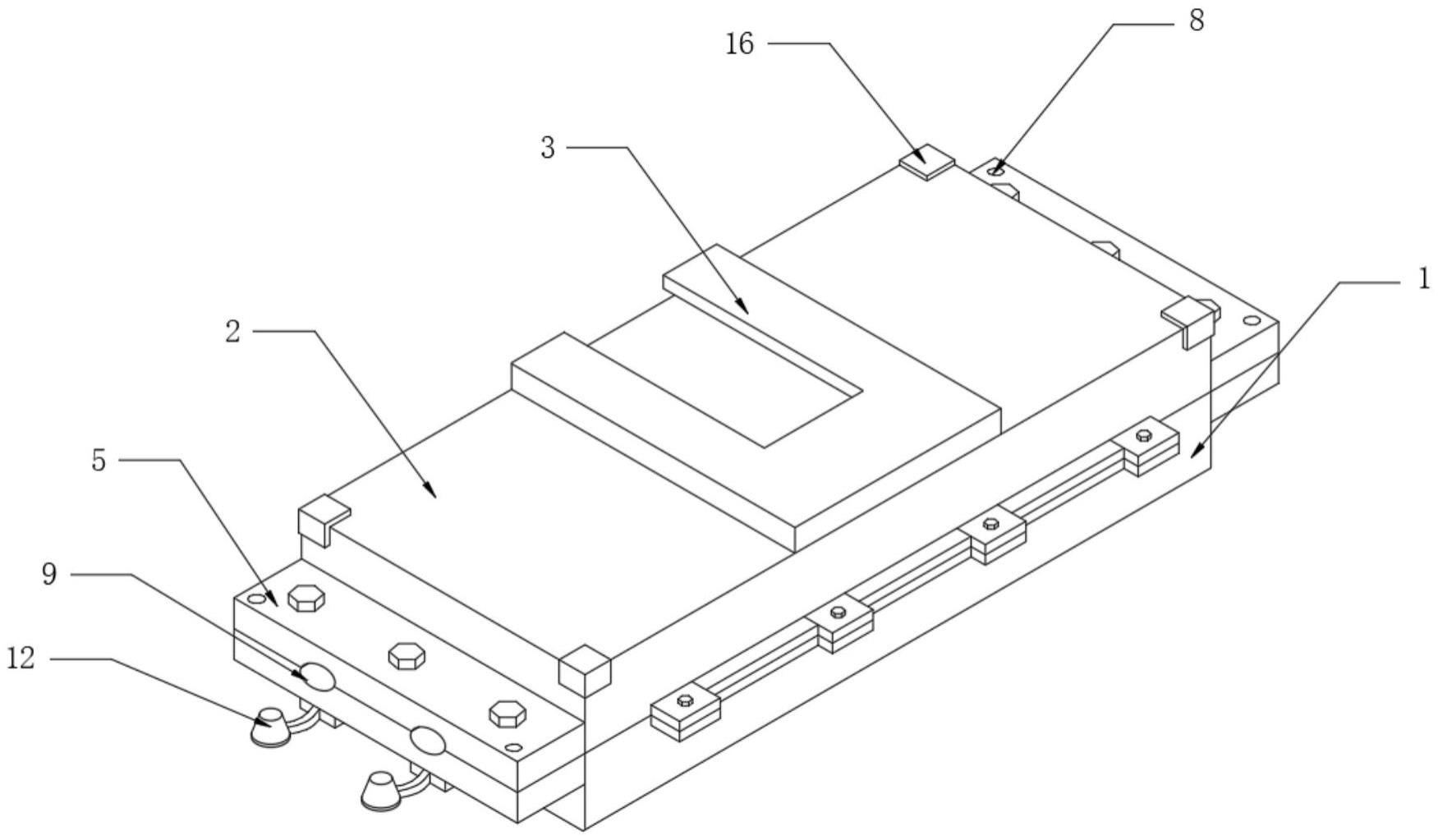

17.图1为本实用新型的立体图；
18.图2为本实用新型的正视图；
19.图3为本实用新型的顶视剖面图。
20.图中：1、光缆接头下盒；2、光缆接头上盒；3、u形凹块；4、u形凸块；5、条形块上；6、条形块下；7、螺丝一；8、圆孔；9、光缆孔；10、橡胶块；11、橡胶条；12、密封塞；13、辅块；14、连接条；15、螺丝二；16、护角条；17、卡块；18、钢柱；19、吸波片；20、分线孔。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1-3，本实用新型提供了一种抗干扰性强的光缆接头盒，包括光缆接头下盒1，光缆接头下盒1的顶部固定安装有光缆接头上盒2，光缆接头上盒2顶端的四个边角均固定安装有护角条16，光缆接头上盒2顶端的中部固定安装有u形凹块3，光缆接头下盒1的底部固定安装有u形凸块4，u形凹块3与u形凸块4对应设置，光缆接头下盒1的两侧均固定连接有条形块下6，两个条形块下6的底部均固定安装有两个橡胶块10，多个橡胶块10的一侧均固定连接有橡胶条11，多个橡胶条11的一侧均固定连接有密封塞12，光缆接头下盒1内的中部固定安装有吸波片19，吸波片19内开设有多个均匀分布的分线孔20。
23.使用时，通过光缆接头盒内部安装了吸波片19，吸波片19屏蔽微波电磁和抗干扰。
24.光缆接头上盒2的两侧均固定连接有条形块上5，两个条形块上5与两个条形块下6两两接触，两对条形块上5和条形块下6之间均开设有两个光缆孔9，光缆接头下盒1内的两侧固定安装有两个卡块17，多个光缆孔9延伸至光缆接头下盒1内部的卡块17。
25.使用时，通过光缆从光缆孔9进入，在光缆接头下盒1内部进行接线，使用卡块17固定光缆。
26.两个条形块上5的顶部螺纹连接有多个均匀分布的螺丝一7，多个螺丝一7均穿过条形块上5和条形块下6延伸至条形块下6的底部，两个条形块上5顶部一侧的两个边角均开设有圆孔8。
27.使用时，接线完成后将光缆接头下盒1和光缆接头上盒2合上，通过螺丝一7和螺丝二15将光缆接头下盒1和光缆接头上盒2固定。
28.光缆接头下盒1和光缆接头上盒2的两端均固定连接有多个均匀分布的辅块13，每两对辅块13之间均固定连接有连接条14，光缆接头下盒1内固定安装有位于吸波片19一侧的多个钢柱18，光缆接头上盒2上多个辅块13的顶部均螺纹连接有螺丝二15。
29.使用时，通过辅块13便于提高光缆接头盒的密封性，使用钢柱18便于风分隔光缆。
30.具体使用时，本实用新型一种抗干扰性强的光缆接头盒，在使用该一种抗干扰性强的光缆接头盒时，通过光缆从光缆孔9进入，在光缆接头下盒1内部进行接线，接线完成后将光缆接头下盒1和光缆接头上盒2合上，通过螺丝一7和螺丝二15将光缆接头下盒1和光缆接头上盒2固定，光缆接头盒内部安装了吸波片19，吸波片19屏蔽微波电磁和抗干扰，在室内或者室外有强磁场的地点使用时，会大大削弱受到强磁场的干扰，安装了密封塞12，当光缆孔9不能全部被使用，密封塞12便于封闭没被使用的光缆孔9，阻挡其他物质进入，安装了u形凹块3和u形凸块4，当使用多个光缆接头盒时，利用u形凹块3和u形凸块4卡合连接，能够多个光缆接头盒叠加一起使用，这就是该一种抗干扰性强的光缆接头盒的使用过程。
31.尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
