1.本实用新型涉及投影技术领域，特别涉及一种光机系统和激光投影设备。


背景技术：

2.激光投影设备通常包括光源组件和光机系统，该光机系统包括光阀组件和投影镜头。其中，光源组件用于提供激光光束，光阀组件用于将激光光束调制成影像光束，投影镜头用于将影像光束投射至投影屏幕上。
3.一种光机系统，还包括装置壳体、振镜器件、振镜线和电路板。振镜器件用于接收光阀组件提供的影像光束，并将该影像光束导向投影镜头，以提高激光投影设备的投影画面的分辨率。其中，振镜器件位于装置壳体中，电路板位于装置壳体外，振镜线用于穿过装置壳体连接电路板和振镜器件，以驱动振镜振动。
4.上述光机系统中，振镜线穿过装置壳体，导致光机系统的密封性较差。


技术实现要素：

5.本实用新型实施例提供了一种光机系统和激光投影设备。所述技术方案如下：
6.根据本实用新型的一方面，提供了一种光机系统，所述光机系统包括：
7.装置壳体、振镜器件、振镜线和密封结构；
8.所述振镜器件位于所述装置壳体中，所述装置壳体具有安装通孔；
9.所述密封结构包括密封件和挡光件，所述密封件位于所述安装通孔处，所述密封件具有线束通道，所述线束通道的第一开口位于所述装置壳体的内部，所述线束通道的第二开口位于所述装置壳体的外部，所述振镜线的第一端与所述振镜器件连接，所述振镜线的第二端经过所述线束通道位于所述装置壳体的外侧；
10.所述挡光件位于所述第二开口的外侧，所述挡光件在所述密封件上的正投影覆盖所述第二开口。
11.可选地，所述挡光件包括连接件和第一挡光板，所述连接件位于所述第一挡光板和所述密封件之间，且分别与所述密封件和所述第一挡光板连接；
12.所述第一挡光板位于所述第二开口的外侧，且所述第一挡光板的板面的延伸方向为与所述安装通孔的轴向相交的方向；
13.所述振镜线的至少部分位于所述密封件和所述第一挡光板之间。
14.可选地，所述密封件包括连接的密封部和第二挡光板，所述密封部位于所述安装通孔中，所述第二挡光板位于所述密封部和所述第一挡光板之间，所述第二挡光板与所述密封部靠近所述第一挡光板的一面连接，所述第二挡光板在所述装置壳体上的正投影覆盖所述安装通孔；
15.所述线束通道包括连通的第一通道和第二通道，所述第一通道位于所述密封部上，所述第二通道位于所述第二挡光板上。
16.可选地，所述连接件包括至少一个连接部；
17.所述至少一个连接部位于所述第二挡光板和所述第一挡光板之间，且分别与所述第二挡光板和所述第一挡光板连接；
18.所述至少一个连接部位于所述第二通道在第一方向上的一侧，所述第一方向为与所述第二通道的延伸方向相交的方向，所述第一挡光板位于所述第二通道远离所述密封部的一侧；
19.所述振镜线的至少部分位于所述第一挡光板和所述第二挡光板之间。
20.可选地，所述至少一个连接部包括第一连接部和第二连接部；
21.所述第一连接部和所述第二连接部分别位于所述第二通道在第一方向上的两侧，所述第一方向为与所述第二通道的延伸方向相交的方向；
22.或者，所述第一连接部位于所述第二通道在所述第一方向上的一侧，所述第二连接部位于所述第二通道在第二方向上的一侧，所述第二方向与所述第一方向之间具有夹角。
23.可选地，所述至少一个连接部包括第一连接部，所述第一连接部环绕所述第二通道；
24.所述第一连接部上具有第三通道，所述第三通道的延伸方向与所述第二通道的延伸方向相交，且所述第三通道与所述第二通道连通。
25.可选地，所述装置壳体包括连接的第一壳体和第二壳体，所述振镜器件位于所述第一壳体和所述第二壳体围成的腔体内；
26.所述第一壳体朝向所述第二壳体的一端的边缘处具有第一凹槽，所述第一凹槽的开口朝向所述第二壳体，所述第二壳体朝向所述第一壳体的一端的边缘和所述第一凹槽围成所述安装通孔。
27.可选地，所述密封件包括第一密封垫和第二密封垫，所述第一密封垫位于所述第一凹槽中，所述第二密封垫位于所述第一密封垫背离所述第一凹槽的槽底的一侧，所述振镜线的至少部分位于所述第一密封垫和所述第二密封垫之间；
28.所述第一壳体朝向所述第二壳体的一端与所述第二壳体朝向所述第一壳体的一端抵接，以将所述第二密封垫压靠在所述第一密封垫上。
29.可选地，所述光机系统还包括镜头组件，所述第二壳体背离所述第一壳体的一端与所述镜头组件连接；
30.所述第二密封垫为环状密封垫，所述环状密封垫位于所述第一壳体和所述第二壳体之间。
31.根据本实用新型的另一方面，提供了一种激光投影设备，所述激光投影设备包括：光机系统，所述光机系统为上述的光机系统。
32.本实用新型实施例提供的技术方案带来的有益效果至少包括：
33.提供了一种包括装置壳体、振镜器件、振镜线和密封结构的光机系统。其中，密封结构包括密封件和挡光件，密封件位于装置壳体的安装通孔处，振镜线的第一端与振镜器件连接，振镜线的第二端穿过密封件中的线束通道，并伸出线束通道的第二开口，以位于装置壳体的外侧。挡光件位于线束通道的第二开口的外侧，且挡光件在密封件上的正投影覆盖第二开口。如此，挡光件能够对第二开口进行挡光，可以避免装置壳体内部的光线从密封件的第二开口处透射到外界环境中，可以解决相关技术中光机系统的密封性较差的问题，
达到了提高光机系统的密封性的效果。
附图说明
34.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
35.图1是本实用新型实施例提供的一种光机系统的结构示意图；
36.图2是本实用新型实施例提供的另一种光机系统的结构示意图；
37.图3是本实用新型实施例提供的一种密封结构的结构示意图；
38.图4是本实用新型实施例提供的另一种密封结构的结构示意图；
39.图5是本实用新型实施例提供的另一种密封结构的结构示意图；
40.图6是本实用新型实施例提供的另一种密封结构的结构示意图；
41.图7是本实用新型实施例提供的一种密封件和装置壳体的结构示意图；
42.图8是本实用新型实施例提供的另一种密封结构的结构示意图；
43.图9是图8所示的密封结构沿a1-a2位置的截面结构示意图；
44.图10是本实用新型实施例提供的另一种光机系统的结构示意图；
45.图11是图10所示的光机系统沿b1-b2的一种截面结构示意图；
46.图12是图10所示的光机系统沿b1-b2的一种截面结构示意图；
47.图13是本实用新型实施例提供的一种装置壳体的结构示意图；
48.图14是本实用新型实施例提供的另一种光机系统的结构示意图；
49.图15是本实用新型实施例提供的另一种光机系统的结构示意图；
50.图16是本实用新型实施例提供的一种密封件和挡光件的结构示意图；
51.图17是本实用新型实施例提供的另一种光机系统的结构示意图。
52.通过上述附图，已示出本实用新型明确的实施例，后文中将有更详细的描述。这些附图和文字描述并不是为了通过任何方式限制本实用新型构思的范围，而是通过参考特定实施例为本领域技术人员说明本实用新型的概念。
具体实施方式
53.为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型实施方式作进一步地详细描述。

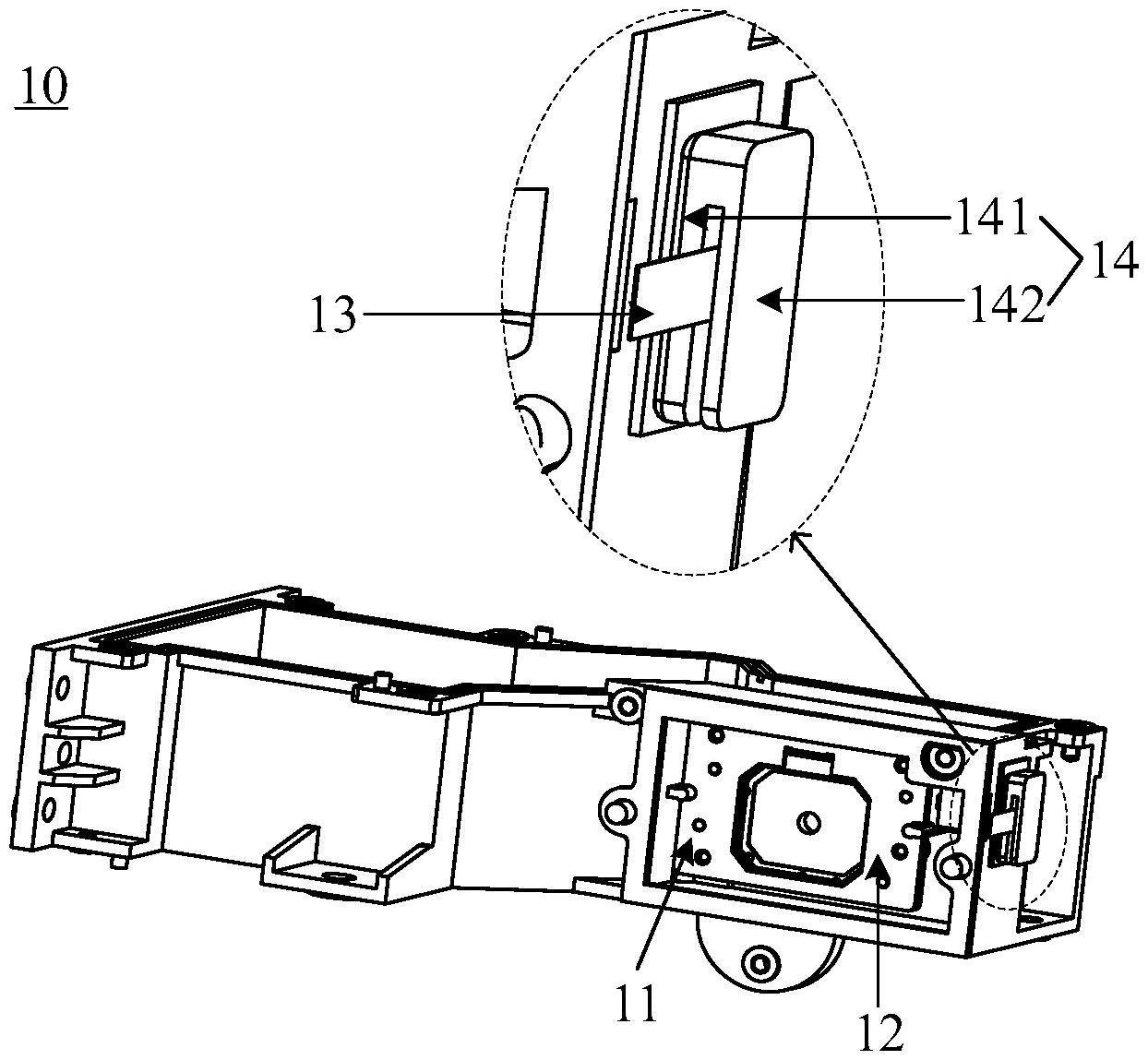

54.图1是本实用新型实施例提供的一种光机系统10的结构示意图，图2是本实用新型实施例提供的另一种光机系统10的结构示意图，图3是本实用新型实施例提供的一种密封结构14的结构示意图，请参考图1、图2和图3，图2可以是图1所示的光机系统10的另一个方位的结构示意图。光机系统10可以包括：装置壳体11、振镜器件12、振镜线13和密封结构14。振镜器件12可以位于装置壳体11中，光机系统10还可以包括位于装置壳体11中的光源组件和光阀组件，光源组件用于发出激光光束，光阀组件用于调制光源组件发出的激光光束，并将激光光束导向振镜器件12，该振镜器件12能够用于提升投影画面的分辨率。
55.装置壳体11可以具有安装通孔a1，安装通孔a1能够贯穿装置壳体11。密封结构14
可以包括密封件141和挡光件142，密封件141可以位于安装通孔a1处。
56.图4是本实用新型实施例提供的另一种密封结构14的结构示意图，图5是本实用新型实施例提供的另一种密封结构14的结构示意图，请参考图4和图5，密封件141可以具有线束通道t1，线束通道t1的第一开口k1可以位于装置壳体11的内部，线束通道t1的第二开口k2可以位于装置壳体11的外部，振镜线13的第一端与振镜器件12连接，振镜线13的第二端经过线束通道t1位于装置壳体11的外侧。线束通道t1可以贯穿密封件141，以使得装置壳体11的内侧和外侧通过该线束通道t1连通，便于振镜线13穿过该线束通道t1分别与位于装置壳体11内的振镜器件12和位于装置壳体11外的电路板连接。
57.密封件141的至少部分结构的形状可以与安装通孔a1的内侧面的形状相吻合，以使得密封件141的至少部分可以镶嵌于安装通孔a1中，并且，密封件141可以与安装通孔a1的内侧面贴合，以形成密封结构14，避免外界环境中的灰尘等杂质从安装通孔a1处进入装置壳体11的内部。
58.挡光件142可以位于线束通道t1的第二开口k2的外侧，挡光件142在密封件141上的正投影可以覆盖第二开口k2。如此，挡光件142可以对线束通道t1的第二开口k2处进行遮挡，避免装置壳体11中的光源光线经过线束通道t1，从线束通道t1的第二开口k2处泄露，可以避免光机系统10出现漏光现象。
59.相关技术中，振镜线13位于安装通孔a1中，通过在振镜线13和安装通孔a1的内壁之间设置密封结构14，密封结构14在振镜线13伸出的位置处存在缝隙，该光机系统10中光源组件发出的光线会从该缝隙处泄露，导致光机系统10漏光，影响用户对光机系统10的使用体验。本实用新型实施例中，通过在密封件141的线束通道t1的第二开口k2外设置挡光件142，用于对第二开口k2处进行遮光。可以利用通过密封结构14固定振镜线13，同时，还能够实现振镜线13的出口位置处的遮光，避免发生漏光现象。
60.综上所述，本实用新型实施例提供了一种包括装置壳体、振镜器件、振镜线和密封结构的光机系统。其中，密封结构包括密封件和挡光件，密封件位于装置壳体的安装通孔处，振镜线的第一端与振镜器件连接，振镜线的第二端穿过密封件中的线束通道，并伸出线束通道的第二开口，以位于装置壳体的外侧。挡光件位于线束通道的第二开口的外侧，且挡光件在密封件上的正投影覆盖第二开口。如此，挡光件能够对第二开口进行挡光，可以避免装置壳体内部的光线从密封件的第二开口处透射到外界环境中，可以解决相关技术中光机系统的密封性较差的问题，达到了提高光机系统的密封性的效果。
61.可选地，密封件141的材料可以包括柔性的不透光材料，挡光件142的材料可以包括柔性的不透光材料或者刚性的不透光材料。示例性的，密封件141的材料和挡光件142的材料均可以为橡胶，密封件141和挡光件142可以为一体结构。
62.需要说明的是，本实用新型实施例图3、图4和图5中的线束通道t1的一端可以延伸至密封件141的边缘处，如此，在将振镜线13置于线束通道t1中时，可以将密封件141从线束通道t1的一端掰开，以打开线束通道t1，能够便于将振镜线13夹在线束通道t1中，降低振镜线13的安装难度。
63.图6是本实用新型实施例提供的另一种密封结构14的结构示意图，请参考图4和图6，在一种可选地实施方式中，挡光件142可以包括连接件1420和第一挡光板1422，连接件1420可以位于第一挡光板1422和密封件141之间，且分别与密封件141和第一挡光板1422连
接。连接件1420可以用于连接密封件141和第一挡光板1422，并且，连接件1420还可以位于线束通道t1的第二开口k2在第一方向上的一侧，第一方向为与线束通道t1的延伸方向相交的方向。
64.第一挡光板1422可以位于线束通道t1的第二开口k2的外侧，且第一挡光板1422的板面的延伸方向为与安装通孔a1的轴向相交的方向。第一挡光板1422可以位于线束通道t1的第二开口k2远离线束通道t1的第一开口k1的一侧，第一挡光板1422的板面的延伸方向为与安装通孔a1的轴向垂直的方向，可以提高第一挡光板1422的挡光效果。
65.振镜线13的至少部分可以位于密封件141和第一挡光板1422之间，密封件141和第一挡光板1422之间可以具有第一缝隙x1，在振镜线13从线束通道t1的第二开口k2伸出后，振镜线13可以进入第一缝隙x1，并从第一缝隙x1中伸出，以与装置壳体11外的电路板连接。
66.可以理解的是，振镜线13在线束通道t1中的延伸方向与振镜线13在第一缝隙x1中的延伸方向不同，在一种示例性的实施方式中，振镜线13在线束通道t1中的延伸方向与振镜线13在第一缝隙x1中的延伸方向可以垂直，即就是，位于线束通道t1和第一缝隙x1中的振镜线13可以处于弯折的状态。
67.图7是本实用新型实施例提供的一种密封件141和装置壳体11的结构示意图，图8是本实用新型实施例提供的另一种密封结构14的结构示意图，请参考图6、图7和图8，需要说明的是，图7中未示出第一挡光板1422的结构，以便于清楚地示出第二挡光板1412与安装通孔a1的位置关系，在一种可选地实施方式中，密封件141可以包括连接的密封部1411和第二挡光板1412，密封部1411可以位于装置壳体11的安装通孔a1中，密封部1411可以与装置壳体11的安装通孔a1连接，以固定密封结构14。第二挡光板1412可以位于密封部1411和第一挡光板1422之间，第二挡光板1412可以与密封部1411靠近第一挡光板1422的一面连接，第二挡光板1412在装置壳体11上的正投影覆盖可以安装通孔a1。由于将密封部1411设置在安装通孔a1中，密封部1411和安装通孔a1的内壁之间有可能存在缝隙，因此，第二挡光板1412可以用于遮挡该缝隙，避免该缝隙漏光。
68.图9是图8所示的密封结构14沿a1-a2位置的截面结构示意图，请参考图9，线束通道t1可以包括连通的第一通道t11和第二通道t12，第一通道t11可以位于密封部1411上，第二通道t12可以位于第二挡光板1412上。第一通道t11的一个开口(该开口可以为第一开口k1)可以位于装置壳体11的内部，第一通道t11的另一个开口可以位于装置壳体11的外侧，且第一通道t11的另一个开口可以和第二通道t12的一个开口贴合并连通，第二通道t12的另一个开口(该开口可以为第二开口k2)可以位于装置壳体11的外侧，并开口朝向第一挡光板1422。
69.第二挡光板1412的板面的延伸方向可以与第一挡光板1422的板面的延伸方向平行，连接件1020可以包括至少一个连接部，该连接部可以包括第一连接部1421。至少一个连接部(第一连接部1421)可以位于第二通道t12在第一方向f1上的一侧，第一方向f1为与第二通道t12的延伸方向相交的方向。
70.至少一个连接部(第一连接部1421)可以位于第二挡光板1412和第一挡光板1422之间，且分别与第二挡光板1412和第一挡光板1422连接，第一挡光板1422可以位于第二通道t12远离密封部1411的一侧。振镜线13的至少部分可以位于第一挡光板1422和第二挡光板1412之间。
71.第二挡光板1412可以和第一挡光板1422相对设置，第二挡光板1412和第一挡光板1422之间的缝隙可以为第一缝隙x1，在振镜线13从第二通道t12上的开口伸出后，振镜线13可以进入第一缝隙x1，并从第一缝隙x1中伸出，以与装置壳体11外的电路板连接。如此，第一挡光板1422和第二挡光板1412可以利用第一缝隙x1夹紧振镜线13，以固定振镜线13，还可以提升密封结构14的整体美观程度。至少一个连接部(第一连接部1421)可以用于遮挡第一挡光板1412和第二挡光板1422之间缝隙(即可以复用为侧面挡光结构)，提高挡光件142的挡光效果。
72.图10是本实用新型实施例提供的另一种光机系统10的结构示意图，图11是图10所示的光机系统10沿b1-b2的一种截面结构示意图，请参考图10和图11，在一种可选地实施方式中，至少一个连接部可以包括第一连接部1421和第二连接部1423，即就是，挡光件142可以包括第一连接部1421和第二连接部1423，第一连接部1421和第二连接部1423均可以位于第一挡光板1422和第二挡光板1412之间，且均分别与第一挡光板1422和第二挡光板1412连接。
73.第一连接部1421和第二连接部1423分别位于第二通道t12在第一方向f1上的两侧，第一方向f1为与第二通道t12的延伸方向相交的方向。
74.或者，第一连接部1421可以位于第二通道t12在第一方向f1上的一侧，第二连接部1423可以位于第二通道t12在第二方向f2上的一侧，第二方向f2可以与第一方向f1之间具有夹角。
75.如此，第一连接部1421和第二连接部1423可以从多个方向对第二通道t12的出口进行遮挡，可以用于避免第一挡光板1422和第二挡光板1412之间的第一缝隙x1漏光，以进一步提升密封结构14的密封效果。
76.图12是图10所示的光机系统10沿b1-b2的一种截面结构示意图，请参考图12，需要说明的是，图12中未示出第一挡光板1422的结构，以便于清楚地示出第一连接部1421与第二通道t12的位置关系，可选地，至少一个连接部包括第一连接部1421，即就是，挡光件142可以包括一个第一连接部1421，第一连接部1421可以位于第一挡光板1422和第二挡光板1412之间，且分别与第一挡光板1422和第二挡光板1412连接，第一连接部1421可以环绕第二通道t12第一连接部1421可以为环状的板体，该环状的板体的板面所在的方向可以与第一挡光板1422的板面垂直。第一连接部1421可以从多个方向对第二通道t12的出口进行遮挡，可以用于避免第一挡光板1422和第二挡光板1412之间的第一缝隙x1漏光，以进一步提升密封结构14的密封效果。
77.并且，第一连接部1421上具有第三通道t2，第三通道t2的延伸方向与第二通道t12的延伸方向相交，且第三通道t2与第二通道t12连通。该第三通道t2使得振镜线13可以伸出密封结构14与装置壳体11外的电路板连接。
78.在一种示例性的实施方式中，第一连接部1421可以围绕第一挡光板1422的边缘和第二挡光板1412的边缘设置，以使得密封结构14的外观较为规整。
79.图13是本实用新型实施例提供的一种装置壳体11的结构示意图，图14是本实用新型实施例提供的另一种光机系统10的结构示意图，图15是本实用新型实施例提供的另一种光机系统10的结构示意图，请参考图13、图14和图15，图15可以是图14所示的光机系统10的爆炸结构示意图。在一种可选地实施方式中，装置壳体11可以包括连接的第一壳体111和第
二壳体112，振镜器件12可以位于第一壳体111和第二壳体112围成的腔体内。安装通孔a1可以位于第一壳体111和第二壳体112的连接位置处。即就是，安装通孔a1可以位于第一壳体111的壳壁的边缘处或者位于第二壳体112的壳壁的边缘处。
80.可选地，第一壳体111朝向第二壳体112的一端的边缘处具有第一凹槽c1，第一凹槽c1的开口朝向第二壳体112，第二壳体112朝向第一壳体111的一端的边缘和第一凹槽c1围成安装通孔a1。如此，可以通过第一壳体111和第二壳体112围成安装通孔a1，在安装振镜线13的过程中，无需将振镜线13穿过安装通孔a1，可以先将振镜线13放置在第一凹槽c1中，再将第二壳体112盖在第一壳体111上，以将振镜线13设置在安装通孔a1中。如此，可以降低振镜线13的安装难度，还可以避免在穿线的过程中损坏振镜线13。需要说明的是，图14和图15中并未示出挡光件142，以便于较为清楚地示出密封件141的结构。
81.图16是本实用新型实施例提供的另一种密封件141和挡光件142的结构示意图，请参考图16，图16所示的密封件141和挡光件142可以为由装置壳体11内侧看向装置壳体11外侧的一种结构示意图，在一种可选地实施方式中，密封件141可以包括第一密封垫1413和第二密封垫1414，第一密封垫1413可以位于第一壳体111的第一凹槽c1中。第一密封垫1413可以与第一凹槽c1粘接，以将第一密封垫1413固定在第一凹槽c1中。可以避免第一密封垫1413发生位移，以达到更好的密封效果。
82.第二密封垫1414可以位于第一密封垫1413背离第一凹槽c1的槽底的一侧，振镜线13的至少部分可以位于第一密封垫1413和第二密封垫1414之间。第一壳体111和第二壳体112可以连接，且第一壳体111朝向第二壳体112的一端可以与第二壳体112朝向第一壳体111的一端抵接，以将第二密封垫1414压靠在第一密封垫1413上。即就是，第一密封垫1413和第二密封垫1414之间的缝隙可以为线束通道t1，由于第一密封垫1413和第二密封垫1414均可以为柔性结构，因此，可以通过第一壳体111和第二壳体112挤压第一密封垫1413和第二密封垫1414，以实现振镜线13和安装通孔a1之间的密封。挡光件142可以与第一密封垫1413连接，以遮挡第一密封垫1413和第二密封垫1414之间的缝隙。
83.相关技术中，在安装振镜线13的过程中，需要先打开装置壳体11，将振镜线13穿过安装通孔a1，然后将密封结构14塞到安装通孔a1中，在拆卸振镜线13的过程中，需要先打开装置壳体11，拆除振镜线13和振镜器件12之间的连接，然后安装通孔a1中的密封结构14和振镜线13一起拔出，在这个过程中，较易造成振镜线13折损或者磨损，导致振镜线13损坏。本实用新型实施例中，通过压接的方式将振镜线13固定安装在安装通孔a1中，可以降低振镜线13的安装或者拆卸的难度，以便于在振镜线13损坏时能够单独拆卸振镜线13进行更换或者维修，无需将密封结构14与振镜线13一起拆卸下来维修。示例性的，当振镜线13损坏时，可以打开第一壳体111和第二壳体112，拆除振镜线13和振镜器件12之间的连接，顺便可以将振镜线13从第一密封件141和第二密封件141中拆卸下来，以对振镜线13进行维修或者更换，在此过程中，还可以避免折损或者磨损振镜线13。
84.示例性的，第一密封垫1413的材料可以包括橡胶，第二密封垫1414的材料可以包括泡棉，如此，两个密封垫的硬度不同，可以提升两个密封垫被挤压后的密封性。
85.图17是本实用新型实施例提供的另一种光机系统的结构示意图，请参考图17，可选地，光机系统10还可以包括镜头组件15，第二壳体112背离第一壳体111的一端与镜头组件15连接。第二密封垫1414为环状密封垫，环状密封垫位于第一壳体111和第二壳体112之
间。第二壳体112可以通过螺钉与第一壳体111连接。该第二密封垫1414还可以用于密封镜头组件15，避免外界的灰尘等杂质进入到镜头组件15中。
86.光机系统10还包括连接法兰，该连接法兰分别与镜头组件15和第二壳体112螺栓连接。
87.综上所述，本实用新型实施例提供了一种包括装置壳体、振镜器件、振镜线和密封结构的光机系统。其中，密封结构包括密封件和挡光件，密封件位于装置壳体的安装通孔处，振镜线的第一端与振镜器件连接，振镜线的第二端穿过密封件中的线束通道，并伸出线束通道的第二开口，以位于装置壳体的外侧。挡光件位于线束通道的第二开口的外侧，且挡光件在密封件上的正投影覆盖第二开口。如此，挡光件能够对第二开口进行挡光，可以避免装置壳体内部的光线从密封件的第二开口处透射到外界环境中，可以解决相关技术中光机系统的密封性较差的问题，达到了提高光机系统的密封性的效果。
88.在一种示例性的实施方式中，本实用新型实施例中的振镜线的安装过程可以包括以下几个步骤：
89.(1)将振镜线穿过装置壳体上的安装通孔。
90.(2)将振镜线依次穿过密封结构上的线束通道(第一通道和第二通道)和第一缝隙(第一挡光板和第二挡光板之间的)。
91.(3)将设置有振镜线的密封结构压入安装通孔。
92.在一种示例性的实施方式中，本实用新型实施例中的振镜线的安装过程可以包括以下几个步骤：
93.(1)将第一密封垫粘贴到第一壳体的第一凹槽中。
94.(2)将振镜线平铺在第一密封垫上。
95.(3)第二密封垫放置在第一密封垫背离第一凹槽的槽底的一侧。
96.(4)连接第二壳体和第一壳体，以将第二密封垫压靠在第一密封垫上。
97.本实用新型实施例还提供了一种激光投影设备，激光投影设备包括：光机系统，光机系统为上述任一实施例中的光机系统。激光投影设备还可以包括激光光源，该光机系统可以包括光阀和投影镜头、装置壳体、振镜器件、振镜线、密封结构和电路板。其中，激光光源用于提供激光光束，光阀用于将激光光束调制成影像光束，投影镜头用于将影像光束投射至投影屏幕上。
98.振镜器件用于接收光阀提供的影像光束，并将该影像光束导向投影镜头，以提高激光投影设备的投影画面的分辨率。其中，振镜器件位于装置壳体中，电路板位于装置壳体外，振镜线用于穿过装置壳体连接电路板和振镜器件，以驱动振镜振动。振镜器件可以包括平片玻璃，通过高频振动，实现光束的错位透射。振镜器件可以位于光阀和投影镜头之间，光阀用于接收激光光源发出的光束，并对接收到的激光光束进行调整后可以得到影像光束，位于光阀和投影镜头之间的振镜器件可以对光阀提供的影像光束进行偏移处理，并将偏移处理后的光束导向投影镜头。在这个过程中，光阀提供的影像光束在被振镜器件偏移处理前可以通过投影镜头投射出第一投影画面，光阀提供的影像光束在被振镜器件偏移处理后可以通过投影镜头投射出第一投影画面。如此，可以在投影屏幕上依次呈现第一投影画面和第二投影画面，借助人眼的视觉反应，可以让第一投影画面和第二投影画面等效为一帧目标画面，进而使得集成了本实用新型实施例中的光机系统的激光投影设备能够投射
出更高分辨率的投影画面。
