1.本实用新型涉及眼镜领域,具体涉及一种防脱落的眼镜。


背景技术:

2.眼镜是由镜片和镜架组合起来的,用来改善视力、保护眼睛或作装饰用途的用品。眼镜可矫正多种视力问题,包括近视、远视、散光、老花、斜视或者弱视等。根据眼镜的用途,分近视眼镜、远视眼镜、老花镜及散光眼镜等等。
3.在日常生活中,佩戴眼镜的用户在运动时,会出现眼镜容易脱落的问题,因此需要佩戴防脱落眼镜。现有的防脱落眼镜通常使用限位腿或者弹力绳,将限位腿挂在耳后或者将弹力绳绑在耳后来实现防脱落功能,此类防脱落眼镜无法针对用户的耳围进行调节,导致耳围较大和较小的用户佩戴时较为紧绷和松脱,导致用户使用体验不佳的问题出现。


技术实现要素:

4.本实用新型的目的在于提供一种防脱落的眼镜,以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种防脱落的眼镜,包括镜框、固定安装在镜框内的镜片、与镜框转动连接并位于镜框后方的镜腿,其特征在于:所述镜腿上设有防脱落组件,所述防脱落组件包括调节组件、弹力绳、固定安装在镜腿下方的连接柱a和连接柱b,所述连接柱a位于连接柱b的前方,所述调节组件包括伸缩柱、弹性件、磁片,所述伸缩柱开设有伸缩孔,所述弹性件插入伸缩孔与伸缩柱接触连接,所述磁片固定安装于弹性件的左右两侧并位于伸缩柱的外部,所述连接柱a开设有活动孔,所述活动孔的左右两侧壁开设有若干个调节槽,所述调节槽的侧壁固定设置有铁片,所述伸缩柱插入活动孔与连接柱a活动连接,所述伸缩柱插入活动孔后磁片位于调节槽内与铁片磁吸连接,所述磁片与调节槽均开设有圆角,所述弹力绳的两端分别固定安装在连接柱b和伸缩柱的下方。
6.优选的,所述防脱落组件还包括锁紧柱,所述镜腿底部开设有与连接柱a和连接柱b相匹配的连接孔a,所述连接柱a和连接柱b插入连接孔a后通过锁紧柱与镜腿固定连接,所述镜腿底部开设有位于连接孔a前后两侧的连接孔b和连接孔c。
7.优选的,所述镜腿侧壁开设有与连接孔a、连接孔b、连接孔c贯通的螺纹孔a、螺纹孔b、螺纹孔c,所述连接柱a和连接柱b上均开设有与锁紧柱相匹配的通过孔,所述锁紧柱上设有螺纹,所述锁紧柱插入螺纹孔a和通过孔与镜腿螺纹固定连接。
8.优选的,所述锁紧柱位于镜腿外部的一端开设有网纹滚花。
9.优选的,所述磁片的直径大于弹性件的直径,所述伸缩柱的左右两侧壁开设有与磁片相匹配的放片孔,所述放片孔与伸缩孔互为贯通。
10.优选的,所述连接柱b和伸缩柱的底部均开设有插孔,所述弹力绳的两端均固定设置有插块,所述插块插入插孔后通过螺丝与连接柱b和伸缩柱固定连接。
11.优选的,所述弹性件为压缩弹簧、弹性橡胶垫中的一种。
12.本实用新型的有益效果在于:当用户需要根据耳围调节弹力绳的松紧度时,先将连接柱a和连接柱b插入与耳宽相适配的连接孔内,然后通过锁紧柱固定;由于连接柱a开设有活动孔,伸缩柱插入活动孔与连接柱a活动连接,推拉伸缩柱可使伸缩柱在活动孔内进行上下移动;由于伸缩柱开设有伸缩孔,弹性件插入伸缩孔与伸缩柱接触连接,磁片固定安装于弹性件的左右两侧并位于伸缩柱的外部,伸缩柱在活动孔内进行上下移动时,磁片会受到活动孔侧壁的挤压,从而挤压弹性件使其在伸缩孔内压缩变形,进而使磁片缩入放片孔内;由于活动孔的左右两侧壁开设有若干个调节槽,调节槽的侧壁固定设置有铁片,伸缩柱在活动孔内移动后磁片与调节槽的位置相对应时,弹性件会在伸缩孔内弹出,进而弹出磁片使其位于调节槽内并与铁片磁吸连接;由于弹力绳的两端分别固定安装在连接柱b和伸缩柱的下方,推动伸缩柱使磁片与不同位置的调节槽相对应并与其内部的铁片磁吸连接,弹力绳与伸缩柱连接一端就会延长或者缩短,即可起到调节弹力绳的松紧度的作用,使其与用户的耳围相适配;由于磁片与调节槽均开设有圆角,起到了方便磁片滑入和滑出调节槽的作用;综上所述,本实用新型具备根据耳围调节弹力绳的松紧度的有益效果,解决了现有的防脱落眼镜无法针对用户的耳围进行调节,导致耳围较大和较小的用户佩戴时较为紧绷和松脱,导致用户使用体验不佳的问题。
附图说明

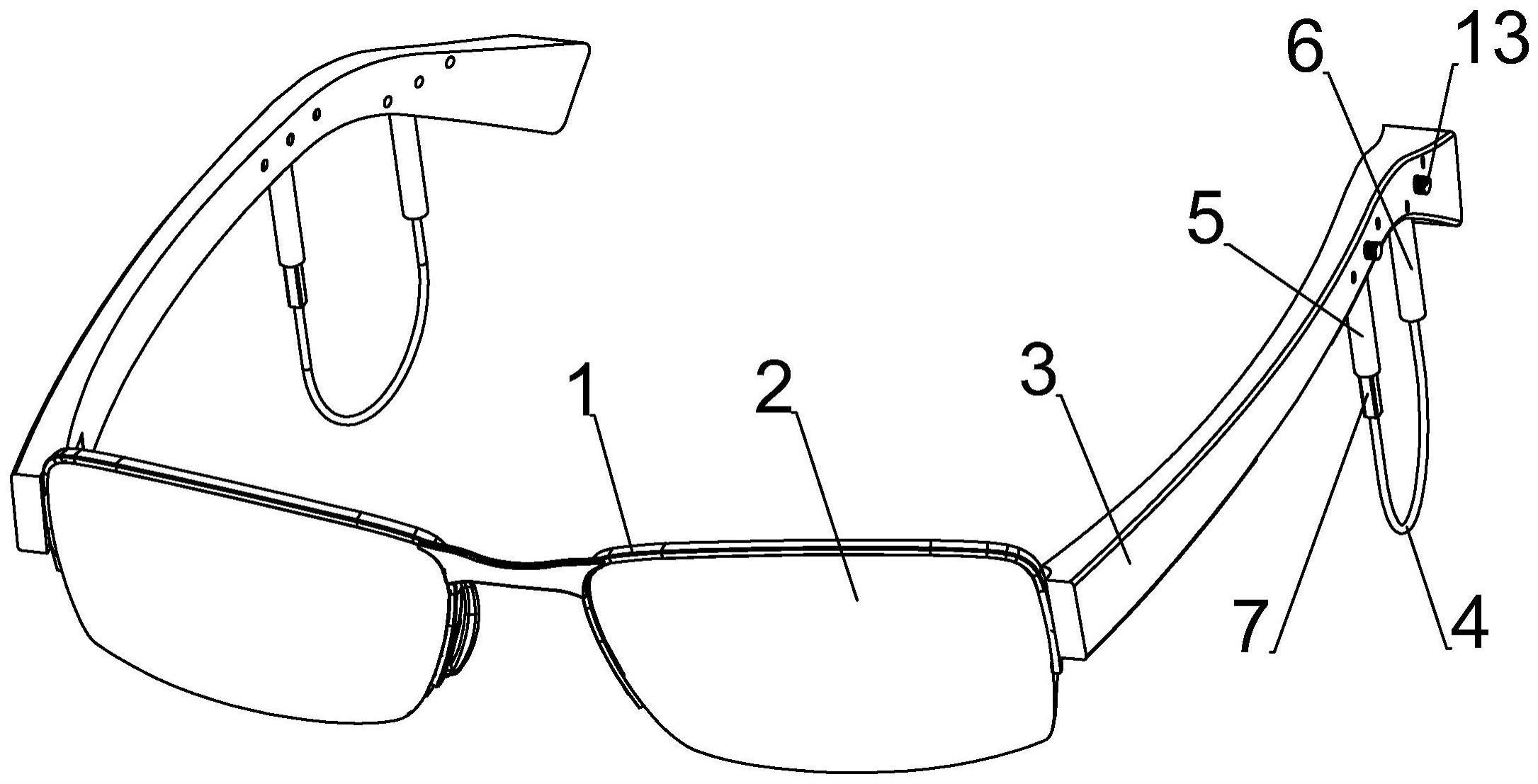

13.附图1为本实用新型的正面结构示意图;
14.附图2为本实用新型的侧面结构示意图;
15.附图3为附图2中a处放大图;
16.附图4为附图2中b处放大图;
17.附图5为本实用新型的调节组件的左视图;
18.附图6为附图5中a-a处剖视图。
19.图中:镜框1、镜片2、镜腿3、弹力绳4、连接柱a5、连接柱b6、伸缩柱7、弹性件8、磁片9、伸缩孔10、活动孔11、调节槽12、锁紧柱13、连接孔a14、连接孔b15、连接孔c16、螺纹孔a17、螺纹孔b18、螺纹孔c19、网纹滚花20、放片孔21、插孔22、插块23、通过孔24。
具体实施方式
20.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。
21.如图1-6所示,本实用新型公开了一种防脱落的眼镜,包括镜框1、固定安装在镜框1内的镜片2、与镜框1转动连接并位于镜框1后方的镜腿3,所述镜腿3上设有防脱落组件,所述防脱落组件包括调节组件、弹力绳4、固定安装在镜腿3下方的连接柱a5和连接柱b6,所述连接柱a5位于连接柱b6的前方,所述调节组件包括伸缩柱7、弹性件8、磁片9,所述伸缩柱7开设有伸缩孔10,所述弹性件8插入伸缩孔10与伸缩柱7接触连接,所述磁片9固定安装于弹性件8的左右两侧并位于伸缩柱7的外部,所述连接柱a5开设有活动孔11,所述活动孔11的左右两侧壁开设有若干个调节槽12,所述调节槽12的侧壁固定设置有铁片,所述伸缩柱7插入活动孔11与连接柱a5活动连接,所述伸缩柱7插入活动孔11后磁片9位于调节槽12内与铁片磁吸连接,所述磁片9与调节槽12均开设有圆角,所述弹力绳4的两端分别固定安装在连
接柱b6和伸缩柱7的下方。当用户需要根据耳围调节弹力绳4的松紧度时,先将连接柱a5和连接柱b6插入与耳宽相适配的连接孔内,然后通过锁紧柱13固定;由于连接柱a5开设有活动孔11,伸缩柱7插入活动孔11与连接柱a5活动连接,推拉伸缩柱7可使伸缩柱7在活动孔11内进行上下移动;由于伸缩柱7开设有伸缩孔10,弹性件8插入伸缩孔10与伸缩柱7接触连接,磁片9固定安装于弹性件8的左右两侧并位于伸缩柱7的外部,伸缩柱7在活动孔11内进行上下移动时,磁片9会受到活动孔11侧壁的挤压,从而挤压弹性件8使其在伸缩孔10内压缩变形,进而使磁片9缩入放片孔21内;由于活动孔11的左右两侧壁开设有若干个调节槽12,调节槽12的侧壁固定设置有铁片,伸缩柱7在活动孔11内移动后磁片9与调节槽12的位置相对应时,弹性件8会在伸缩孔10内弹出,进而弹出磁片9使其位于调节槽12内并与铁片磁吸连接;由于弹力绳4的两端分别固定安装在连接柱b6和伸缩柱7的下方,推动伸缩柱7使磁片9与不同位置的调节槽12相对应并与其内部的铁片磁吸连接,弹力绳4与伸缩柱7连接一端就会延长或者缩短,即可起到调节弹力绳4的松紧度的作用,使其与用户的耳围相适配;由于磁片9与调节槽12均开设有圆角,起到了方便磁片9滑入和滑出调节槽12的作用;综上所述,本实用新型具备根据耳围调节弹力绳4的松紧度的有益效果,解决了现有的防脱落眼镜无法针对用户的耳围进行调节,导致耳围较大和较小的用户佩戴时较为紧绷和松脱,导致用户使用体验不佳的问题。
22.优选的,所述防脱落组件还包括锁紧柱13,所述镜腿3底部开设有与连接柱a5和连接柱b6相匹配的连接孔a14,所述连接柱a5和连接柱b6插入连接孔a14后通过锁紧柱13与镜腿3固定连接,所述镜腿3底部开设有位于连接孔a14前后两侧的连接孔b15和连接孔c16。由于连接柱a5和连接柱b6插入连接孔a14后通过锁紧柱13与镜腿3固定连接,镜腿3底部开设有位于连接孔a14前后两侧的连接孔b15和连接孔c16,取下锁紧柱13将连接柱a5和连接柱b6插入连接孔b15或连接孔c16内,再通过锁紧柱13锁紧,即可起到调整连接柱a5和连接柱b6安装位置的作用;例如:连接柱a5和连接柱b6都位于与其对应的连接孔a14内为标准宽度,连接柱a5位于与其对应的连接孔b15内连接柱b6位于与其对应的连接孔c16内为最大宽度,连接柱a5位于与其对应的连接孔c16内连接柱b6位于与其对应的连接孔b15内为最小宽度。
23.优选的,所述镜腿3侧壁开设有与连接孔a14、连接孔b15、连接孔c16贯通的螺纹孔a17、螺纹孔b18、螺纹孔c19,所述连接柱a5和连接柱b6上均开设有与锁紧柱13相匹配的通过孔24,所述锁紧柱13上设有螺纹,所述锁紧柱13插入螺纹孔a17和通过孔24与镜腿3螺纹固定连接。由于镜腿3侧壁开设有与连接孔a14、连接孔b15、连接孔c16贯通的螺纹孔a17、螺纹孔b18、螺纹孔c19,锁紧柱13上设有螺纹,起到了方便锁紧或拆卸连接柱a5和连接柱b6的作用。
24.优选的,所述锁紧柱13位于镜腿3外部的一端开设有网纹滚花20。由于锁紧柱13位于镜腿3外部的一端开设有网纹滚花20,起到了防止拧紧或拧松锁紧柱13时手指打滑的作用。
25.优选的,所述磁片9的直径大于弹性件8的直径,所述伸缩柱7的左右两侧壁开设有与磁片9相匹配的放片孔21,所述放片孔21与伸缩孔10互为贯通。由于伸缩柱7的左右两侧壁开设有与磁片9相匹配的放片孔21,放片孔21与伸缩孔10互为贯通,当弹性件8受到挤压缩进伸缩孔10时,放片孔21起到了容纳磁片9的作用。
26.优选的,所述连接柱b6和伸缩柱7的底部均开设有插孔22,所述弹力绳4的两端均固定设置有插块23,所述插块23插入插孔22后通过螺丝与连接柱b6和伸缩柱7固定连接。由于弹力绳4的两端均固定设置有插块23,插块23插入插孔22后通过螺丝与连接柱b6和伸缩柱7固定连接,起到了方便更换弹力绳4的作用。
27.优选的,所述弹性件8为压缩弹簧、弹性橡胶垫中的一种。由于弹性件8为压缩弹簧、弹性橡胶垫中的一种,起到了任意搭配的作用。
28.以上所述仅为本实用新型的较佳实施例,并不用以限制本实用新型,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
