1.本实用新型涉及木箱加工领域，特别是涉及一种木材直边机。


背景技术：

2.木箱主要通过四周的木板进行装订而成，在木板的加工过程中，需要对木板进行直边处理；现有公开号为cn215702374u的一种高精度木材加工用直边机，涉及木材加工技术领域。该高精度木材加工用直边机，包括箱体，所述箱体上设置有固定机构，箱体的顶部固定安装有电动推杆和固定块，电动推杆上滑动安装有滑座，滑座的顶部固定安装有圆盘锯。该高精度木材加工用直边机，通过凹形板，摇杆，活动支架，旋转固定板和双向螺旋杆的配合使用，对木材进行直边时能够通过双向螺旋杆利用摇杆手动调节两组旋转固定板之间的距离以对木材进行夹持固定，节约成本的同时满足各种规格的木材直边工作，防止木材在直边加工的过程中出现偏移的情况，保障成品质量，搭配旋转固定板表面安装有防滑垫，提高其稳定性。然而上述直边机在工作时，每次仅能对单边进行加工，加工后还需要进行翻转操作，增加了操作的步骤，影响了生产效率。


技术实现要素：

3.本实用新型的目的就在于为了解决上述问题而提供一种木材直边机。
4.本实用新型通过以下技术方案来实现上述目的：
5.一种木材直边机，包括支撑机构，还包括设置在所述支撑机构上的用于对木板进行夹持固定的固定机构，所述固定机构两侧设置有用于对木板两边同时进行切直的切边机构，所述固定机构、所述切边机构与所述支撑机构连接；
6.所述支撑机构包括架体，所述架体上端设置有顶板；
7.所述固定机构包括设置在所述顶板上的固定架，所述固定架前侧相对设置有活动架，所述顶板上设置有所述活动架穿过的槽口，所述活动架上位于所述顶板下侧连接有第一气缸，所述固定架、所述活动架上均设置有夹紧气缸，所述夹紧气缸下端连接有压板；
8.所述切边机构包括设置在所述顶板下侧的丝杠，所述丝杠上前后对应设置有侧板，所述丝杠一侧设置有导柱，所述丝杠、所述导柱上连接有连接座，所述连接座上端两侧对称设置有滑轨，所述滑轨上端连接有滑动座，所述滑动座上安装有电动机，所述电动机输出端连接有锯片，所述滑动座远离所述锯片一侧连接有第二气缸，所述丝杠后端连接有伺服电机。
9.进一步设置：所述顶板上端与所述锯片对应处设置有开口槽，所述顶板与所述架体焊接。
10.进一步设置：所述固定架与所述顶板焊接，所述活动架与所述顶板滑动连接，所述夹紧气缸在所述固定架、所述活动架上均设置有两处。
11.进一步设置：所述丝杠与所述侧板转动连接，所述导柱设置有两处，所述丝杠与所述连接座螺纹连接，所述导柱与所述连接座滑动连接。
12.进一步设置：所述滑轨前后相对设置有两处，所述滑动座与所述滑轨滑动连接，所述第二气缸固定在所述连接座上。
13.与现有技术相比，本实用新型的有益效果如下：
14.通过固定机构对木板进行夹持固定，然后通过切边机构的第二气缸伸缩，使滑动座在滑轨上进行移动，调整锯片与单侧木板边的切割量，通过伺服电机带动丝杠旋转，使连接座在导柱的限位下向另一侧移动，使木板在一次装夹下进行两边同时切直，提高了木板切直的效率，同时保证了切直的质量。
附图说明
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

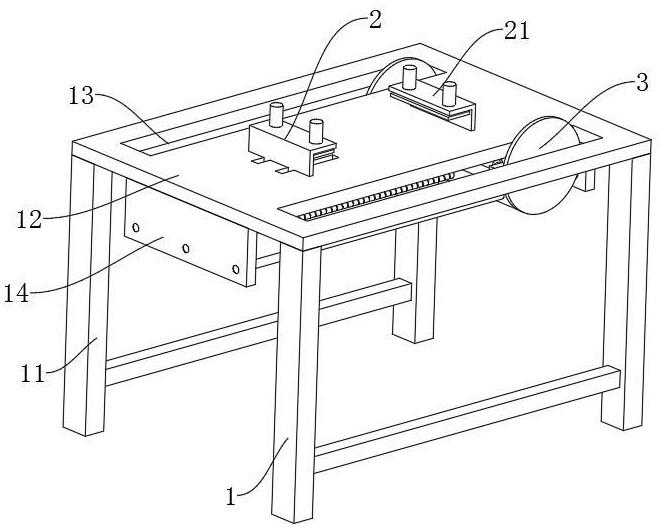

16.图1是本实用新型所述一种木材直边机的第一结构示意图；
17.图2是本实用新型所述一种木材直边机的第二结构示意图；
18.图3是本实用新型所述一种木材直边机的右视结构示意图；
19.图4是本实用新型所述一种木材直边机的切边机构的局部结构示意图。
20.附图标记说明如下：
21.1、支撑机构；11、架体；12、顶板；13、开口槽；14、侧板；2、固定机构；21、固定架；22、活动架；23、第一气缸；24、夹紧气缸；25、压板；3、切边机构；31、丝杠；32、导柱；33、连接座；34、伺服电机；35、滑轨；36、滑动座；37、第二气缸；38、电动机；39、锯片。
实施方式
22.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
23.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
24.下面结合附图对本实用新型作进一步说明：
25.如图1-图4所示，一种木材直边机，包括支撑机构1，还包括设置在支撑机构1上的用于对木板进行夹持固定的固定机构2，固定机构2两侧设置有用于对木板两边同时进行切
直的切边机构3，固定机构2、切边机构3与支撑机构1连接；
26.本实施例中：支撑机构1包括架体11，架体11上端设置有顶板12；顶板12上端与锯片39对应处设置有开口槽13，顶板12与架体11焊接，对木板的切直进行支撑限位。
27.本实施例中：固定机构2包括设置在顶板12上的固定架21，固定架21前侧相对设置有活动架22，顶板12上设置有活动架22穿过的槽口，活动架22上位于顶板12下侧连接有第一气缸23，固定架21、活动架22上均设置有夹紧气缸24，夹紧气缸24下端连接有压板25；固定架21与顶板12焊接，活动架22与顶板12滑动连接，夹紧气缸24在固定架21、活动架22上均设置有两处，通过固定架21对木板限位，然后第一气缸23收缩拉动活动架22向固定架21移动，通过夹紧气缸24伸长推动压板25向下移动，使木板压持在顶板12上。
28.本实施例中：切边机构3包括设置在顶板12下侧的丝杠31，丝杠31上前后对应设置有侧板14，丝杠31一侧设置有导柱32，丝杠31、导柱32上连接有连接座33，连接座33上端两侧对称设置有滑轨35，滑轨35上端连接有滑动座36，滑动座36上安装有电动机38，电动机38输出端连接有锯片39，滑动座36远离锯片39一侧连接有第二气缸37，丝杠31后端连接有伺服电机34；丝杠31与侧板14转动连接，导柱32设置有两处，丝杠31与连接座33螺纹连接，导柱32与连接座33滑动连接；滑轨35前后相对设置有两处，滑动座36与滑轨35滑动连接，第二气缸37固定在连接座33上，通过第二气缸37伸缩，使滑动座36在滑轨35上进行移动，调整锯片39与单侧木板边的切割量，通过伺服电机34带动丝杠31旋转，使连接座33在导柱32的限位下向另一侧移动，对木板两边进行同时切直。
29.本实用新型工作原理及使用流程：将木板放置在顶板12上，通过固定机构2的第一气缸23收缩拉动活动架22向固定架21移动，然后通过夹紧气缸24伸长推动压板25向下移动，使木板压持在顶板12上，之后通过电动机38工作带动锯片39转动，滑动座36上连接的第二气缸37伸缩，使滑动座36在滑轨35上进行移动，调整锯片39与单侧木板边的切割量，再通过伺服电机34带动丝杠31旋转，使连接座33在导柱32的限位下向另一侧移动，移动过程中对木板两边进行同时切直。
30.以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
