1.本实用新型涉及光模块连接器技术领域,具体为一种带滤波功能的光模块连接器。
背景技术:2.光纤具有传输速率快、传输损耗低、抗干扰能力强等等优点,随着社会的发展,“光纤”这种传输介质越来越受到人们欢迎。在弱电工程中,光纤的应用也越来越多,光纤传输的是光信号,因此实际应用时,需要用到光模块和光纤连接器等设备,用来进行光电转换和精密连接,光模块是进行光电和电光转换的光电子器件,光模块的发送端把电信号转换为光信号,接收端把光信号转换为电信号,光纤连接器,是光纤与光纤之间进行可拆卸(活动)连接的器件,它把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去。
3.由于光纤连接器是将电信号转为光信号,在光纤连接器接收电信号时可能会受到一定程度的电磁干扰,需要使用滤波器对杂波进行过滤,防止杂波影响光纤连接器的使用,但有些光纤连接器并未安装有滤波器,同时无法根据使用环境中杂波的频率进行快速的调整,对此有必要提出一种带滤波功能的光模块连接器。
技术实现要素:4.本实用新型的目的在于提供一种带滤波功能的光模块连接器,以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种带滤波功能的光模块连接器,包括外壳与滤波外壳,其中一个所述外壳的上表面固定连接有一个连接器主体,所述连接器主体的输出端固定连接有一个半导体激光器,所述连接器主体的输入端固定连接有一个接收器本体,且所述半导体激光器与接收器本体的一端均延伸至外壳外;
6.所述外壳位于接收器本体的一端设有一个滤波外壳,所述滤波外壳的一端与接收器本体相抵,所述滤波外壳的两侧外壁均贯穿开设有一个滑腔,两个所述滑腔的内壁均滑动连接有一个限位卡扣,两个所述滑腔的下端内壁均贯穿开设有一个孔洞且四个所述限位卡扣均通过孔洞延伸至滤波外壳外;
7.所述接收器本体的一侧外壁相对于限位卡扣的位置均贯穿开设有一个限位孔,且四个所述限位卡扣均延伸至对应的限位孔外并均与接收器本体相抵,所述滤波外壳的内壁固定连接有一个滤波元件。
8.优选的,两个所述滑腔的内侧壁均贯穿开设有一个滑孔,且两个所述滑孔均贯穿延伸至滤波外壳外,两个所述滑腔的内壁均滑动连接有一个t字块,且两个所述t字块的一端均通过滑孔延伸至滤波外壳外。
9.优选的,同一侧的两个所述限位卡扣的内壁均固定连接有一个挤压块,且两个所述t字块均与同一侧的两个挤压块相抵。
10.优选的,四个所述限位卡扣位于滑腔内的一端外壁均固定连接有一个弹簧,且四个所述弹簧的另一端均与滤波外壳固定相连。
11.优选的,所述外壳的上表面相对于滤波外壳的位置固定连接有一个元件触点,且所述滤波元件的输入端与元件触点相连。
12.与现有技术相比,本实用新型的有益效果是:将滤波外壳的放置在元件触点上端,向上端移动t字块,t字块推动挤压块与限位卡扣向外侧移动,并挤压弹簧,将限位卡扣插入限位孔内,弹簧推动限位卡扣与外壳相抵,使滤波元件与驱动源相连,无需使用滤波元件时,重新向上移动t字块,t字块带动限位卡扣与外壳分离,将滤波外壳与外壳分离,将滤波元件取下,可根据使用需求,对滤波元件进行安装或拆卸,根据使用环境对滤波元件进行替换,增加光模块连接器的抗干扰。
附图说明

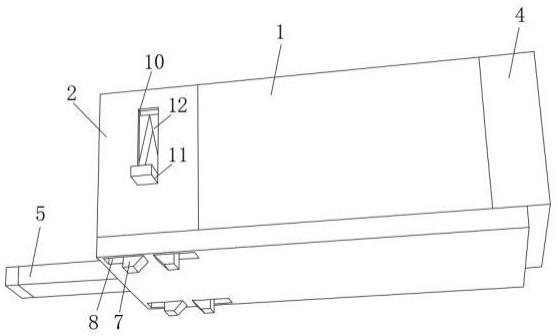

13.图1为本实用新型的正视结构示意图;
14.图2为本实用新型的滤波外壳分离结构示意图;
15.图3为本实用新型的滤波外壳爆炸结构示意图;
16.图4为本实用新型的滤波外壳剖视结构示意图。
17.图中:1、外壳;2、滤波外壳;3、连接器主体;4、半导体激光器;5、接收器本体;6、滑腔;7、限位卡扣;8、限位孔;9、滤波元件;10、滑孔;11、t字块;12、挤压块;13、弹簧;14、元件触点。
具体实施方式
18.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
19.请参阅图1-4,本实用新型提供一种技术方案:一种带滤波功能的光模块连接器,包括外壳1与滤波外壳2,其中一个外壳1的上表面固定连接有一个连接器主体3,连接器主体3的输出端固定连接有一个半导体激光器4,连接器主体3的输入端固定连接有一个接收器本体5,且半导体激光器4与接收器本体5的一端均延伸至外壳1外;
20.外壳1位于接收器本体5的一端设有一个滤波外壳2,滤波外壳2的一端与接收器本体5相抵,滤波外壳2的两侧外壁均贯穿开设有一个滑腔6,两个滑腔6的内壁均滑动连接有一个限位卡扣7,两个滑腔6的下端内壁均贯穿开设有一个孔洞且四个限位卡扣7均通过孔洞延伸至滤波外壳2外;
21.接收器本体5的一侧外壁相对于限位卡扣7的位置均贯穿开设有一个限位孔8,且四个限位卡扣7均延伸至对应的限位孔8外并均与接收器本体5相抵,滤波外壳2的内壁固定连接有一个滤波元件9,两个外壳1通过卡扣相连,通过增加滤波元件9,增加连接器主体3的抗滤波性。
22.其中,两个滑腔6的内侧壁均贯穿开设有一个滑孔10,且两个滑孔10均贯穿延伸至滤波外壳2外,两个滑腔6的内壁均滑动连接有一个t字块11,且两个t字块11的一端均通过
滑孔10延伸至滤波外壳2外,便于使用t字块11推动挤压块12与限位卡扣7向两侧移动。
23.其中,同一侧的两个限位卡扣7的内壁均固定连接有一个挤压块12,且两个t字块11均与同一侧的两个挤压块12相抵,便于使用挤压块12带动限位卡扣7向两侧移动。
24.其中,四个限位卡扣7位于滑腔6内的一端外壁均固定连接有一个弹簧13,且四个弹簧13的另一端均与滤波外壳2固定相连,便于使用弹簧13在滑腔6内推动限位卡扣7移动。
25.其中,外壳1的上表面相对于滤波外壳2的位置固定连接有一个元件触点14,且所述滤波元件9的输入端与元件触点14相连,便于通过元件触点14使滤波元件9与连接器主体3相连。
26.具体的,使用本实用新型时,连接器主体3与半导体激光器4以及接收器本体5和滤波元件9均通过控制器与外接电源相连,滤波元件9通过元件触点14与连接器主体3相连,通过接收器本体5对信号进行接收,并通过半导体激光器4将信号导出,当杂波较多时,将滤波外壳2放置外壳1一侧,向上端移动t字块11,t字块11在滑孔10内移动,t字块11在滑腔6内向上移动并推动两侧的挤压块12向两侧移动,挤压块12在滑腔6内带动限位卡扣7移动并带动挤压弹簧13,将限位卡扣7展开后,将限位卡扣7插入限位孔8内,将滤波外壳2插入元件触点14内,向下移动t字块11,弹簧13推动限位卡扣7向内侧移动,使限位卡扣7与外壳1相抵,将滤波元件9与光模块连接器相连,不使用时,重新向上端移动t字块11,将限位卡扣7与外壳1分离,即可将滤波外壳2分离。
