1.本实用新型属于线缆固定设备技术领域，具体涉及一种线缆的夹紧工装。


背景技术：

2.线缆是为了满足光学、机械或环境的性能规范而制造的，它是利用置于包覆护套中的一根或多根光纤作为传输媒介并可以单独或成组使用的通信线缆组件。线缆主要是由光纤(细如头发的玻璃丝)和塑料保护套及塑料外皮构成，线缆内设有金、银、铜铝等金属。
3.在工业及民用建设领域，诸如输电线路、通讯线路、光缆线路等的敷设施工要用到大量线缆，而在现有技术中，通常是人用手将线缆进行固定，而且对于不同尺寸电缆的型号在进行加固时不易调节，不易对电缆进行固定后移动至合适位置。


技术实现要素：

4.本实用新型的目的在于提供一种线缆的夹紧工装，旨在解决现有技术中的通常是人用手将线缆进行固定且对于不同尺寸电缆的型号在进行加固时不易调节，不易对电缆进行固定后移动至合适位置的问题。
5.为实现上述目的，本实用新型提供如下技术方案：所述线缆的夹紧工装，包括：
6.放置箱；
7.线缆夹具，所述线缆夹具设置在放置箱的内部，所述线缆夹具上设置有第一夹板和第二夹板，所述第一夹板与第二夹板十字交叉使放置箱内部形成四个空腔，用于放置线缆；
8.外壳，所述外壳设置在放置箱的外侧；
9.传动机构，所述传动机构设置在外壳的内部，所述传动机构上设置有两个第一丝杆、两个第二丝杆和驱动组件，所述两个第一丝杆和两个第二丝杆上均设置有同步组件，所述第二丝杆上还设置有齿轮组件，所述驱动组件可以带动第一丝杆和第二丝杆同步转动，使第一夹板和第二夹板同步运动。
10.本实用新型的进一步的技术方案为，所述放置箱的内部四个端面上均开设有相同的第一滑槽，所述放置箱内部上下两个端面上还开设有两个相同的第二滑槽。
11.本实用新型的进一步的技术方案为，所述第一夹板滑动设置在放置箱上下两个端面上的第一滑槽之间，所述第二夹板设置在放置箱左右两个端面上的第一滑槽之间，且所述第一夹板和第二夹板十字交叉形成横向和竖向上相对滑动的结构。
12.本实用新型的进一步的技术方案为，所述放置箱、第一夹板和第二夹板与线缆的接触面上均设置有橡胶防滑层。
13.本实用新型的进一步的技术方案为，两个所述第一丝杆分别贯穿第一夹板上的凸起，两个第二丝杆分别贯穿第二夹板上的凸起。
14.本实用新型的进一步的技术方案为，两个所述第一丝杆上的同步组件包括两个转动轮，两个所述转动轮分别与两个第一丝杆固定连接，两个转动轮上套设有第一皮带。
15.本实用新型的进一步的技术方案为，所述转动轮上还套设有第二皮带，所述第二皮带上设置有主动轮，主动轮上固定连接有驱动组件。
16.本实用新型的进一步的技术方案为，所述驱动组件设置为手摇杆。
17.本实用新型的进一步的技术方案为，两个所述第二丝杆上的齿轮组件设置在其同步组件上，两个所述第二丝杆上的齿轮组件上设置有第一锥齿轮，第一锥齿轮通过键固定连接在第二丝杆上，所述第一锥齿轮啮合有两个齿轮组件，所述第一锥齿轮通过齿轮组件间啮合有第二锥齿轮，所述第二锥齿轮通过键与驱动组件固定连接。
18.本实用新型的进一步的技术方案为，所述放置箱和外壳的底部固定安装有四个万向轮。
19.与现有技术相比，本实用新型的有益效果是：
20.1.线缆的夹紧工装，通过转动驱动组件，驱动组件转动带动进行转动，进而带动主动轮进行转动，进而带动第一皮带进行转动，进而带动转动轮进行转动，同时转动轮带动其上的第二皮带转动，进而带动另外一个转动轮进行转动，进而带动两个转动轮上的两个第一丝杆同时进行转动，主动轮进行转动的同时带动第二锥齿轮进行转动，进而带动两个齿轮组件进行转动，进而带动其上的同步组件进行转动，进而带动第二丝杆进行转动，通过两个第一丝杆和第二丝杆的配合，使第一夹板和第二夹板交叉相对运动，能够对第一夹板和第二夹板之间的线缆进行自动加固。
21.2.线缆的夹紧工装，在放置箱的内壁、第一夹板和第二夹板上均设置有橡胶防滑层，在放置箱和外壳的底部设置有四个万向轮，能够带动整体进行移动，在移动过程中，橡胶防滑层可使线缆稳固放置在放置箱内部，避免滑脱。
附图说明
22.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

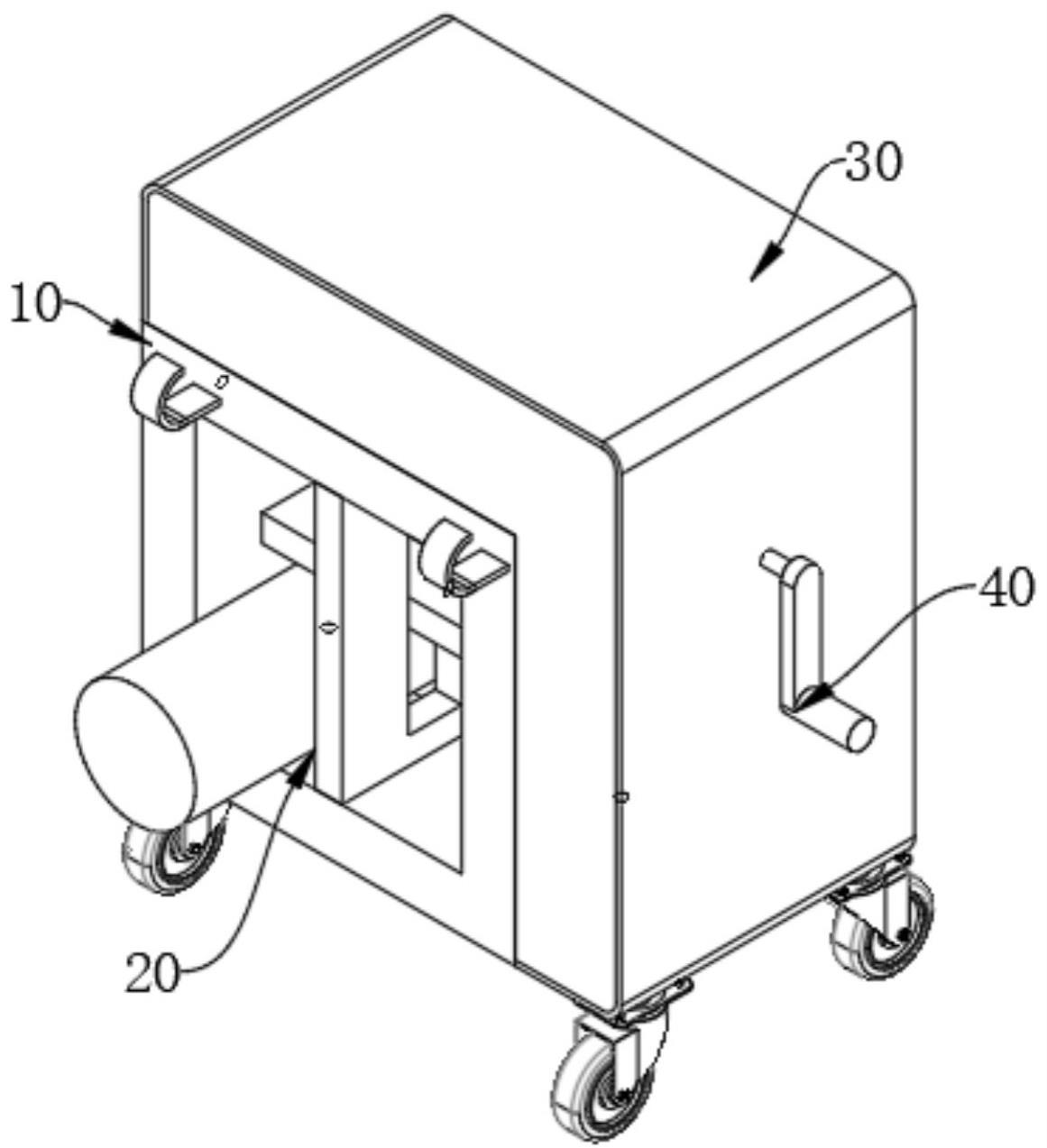

23.图1为本实用新型中的具体实施例的结构示意图。
24.图2为本实用新型中的具体实施例的正视图。
25.图3为本实用新型中的具体实施例的剖视图。
26.图4为本实用新型中的具体实施例的放置箱的结构示意图。
27.图5为本实用新型中的具体实施例的放置箱的内部结构示意图。
28.图6为本实用新型中的具体实施例的传动机构的结构示意图。
29.图中：10、放置箱；11、第一滑槽；12、第二滑槽；20、线缆夹具；21、第一夹板；22、第二夹板；23、线缆；30、外壳；40、传动机构；41、第一丝杆；411、转动轮；412、第一皮带；413、第二皮带；414、主动轮； 42、第二丝杆；421、第一锥齿轮；422、齿轮组件；423、第二锥齿轮；43、驱动组件。
具体实施方式
30.为使本公开实施例的目的、技术方案和优点更加清楚，下面将结合本公开实施例的附图，对本公开实施例的技术方案进行清楚、完整地描述。显然，所描述的实施例是本公开的一部分实施例，而不是全部的实施例。基于所描述的本公开的实施例，本领域普通技术
人员在无需创造性劳动的前提下所获得的所有其他实施例，都属于本公开保护的范围。
31.请参阅图1-6所示，为本实用新型的一个实施例：一种线缆的夹紧工装，包括放置箱10，用于放置线缆23，放置箱10内部设置有线缆夹具20，线缆夹具20包括第一夹板21和第二夹板22，放置箱10外侧设置有外壳30，线缆夹具20上设置有传动机构40，传动机构40包括第一丝杆41和第二丝杆42，第一丝杆41和第二丝杆42上设置有相同的同步组件，第二丝杆42上还设置有两个齿轮组件，传动机构40还包括驱动组件43，驱动组件43可带动第一丝杆41和第二丝杆42进行转动，进而带动第一夹板21和第二夹板22进行移动。
32.如图4所示，放置箱10的内部四个端面上均开设有相同的第一滑槽11，四个第一滑槽11呈与放置箱10相同的形状，放置箱10的顶部开设有两个相同的通孔，两个通孔与放置箱10的内部左右两侧的两个第一滑槽11分别连通，放置箱10的侧面上也开设有两个相同的通孔，放置箱10内部上下两个端面上还开设有两个相同的第二滑槽12，放置箱10侧面上的两个通孔分别与两个第二滑槽12连通。
33.参考图1-3，线缆夹具20包括第一夹板21，第一夹板21滑动设置在放置箱10上下两个端面上的第一滑槽11之间，还包括第二夹板22，第二夹板22设置在放置箱10左右两个端面上的第一滑槽11之间。
34.需要说明的是，第二夹板22上开设有与其水平长度相同的槽，第一夹板21上开设有两个与其竖直长度相同且并列的槽，第一夹板21中间部分贯穿第二夹板22上的槽，第二夹板22两侧的部分贯穿第一夹板21上的槽，使得第一夹板21和第二夹板22可以交叉相对滑动，第一夹板21和第二夹板22上凸起部分开设有通孔，第一夹板21与第二夹板22之间可以放置线缆23。
35.需要说明的是，放置箱10的内壁、第一夹板21和第二夹板22上均设置有橡胶防滑层。
36.参考图1-3，外壳30固定安装在放置箱10的外侧，放置箱10上设置有两个拉钩，放置箱10和外壳30的底部固定安装有四个万向轮，可以方便移动线缆23。
37.参考图3和图6，传动机构40包括两个第一丝杆41、两个第二丝杆42和驱动组件43，两个第一丝杆41上设置有同步组件，两个第一丝杆41上的同步组件分别设置有转动轮411，两个转动轮411的轮缘上套接有第一皮带412，其中一个转动轮411上还套接有第二皮带413，第二皮带413的一端套接有主动轮414，主动轮414通过连接轴与驱动组件43固定连接，两个第二丝杆42上设置有与两个第一丝杆41上相同的同步组件，第二丝杆42上还通过键固定连接有第一锥齿轮421，第一锥齿轮421上啮合有两个齿轮组件422，两个齿轮组件422之间啮合，两个齿轮组件422分别通过固定架与放置箱10固定连接，且齿轮组件422上还啮合有第二锥齿轮423，第二锥齿轮423通过键固定连接在驱动组件43上。
38.需要说明的是，驱动组件43可以是手摇杆或者其他可以驱动的组件。
39.两个第一丝杆41分别贯穿第一夹板21上的凸起，两个第二丝杆42分别贯穿第二夹板22上的凸起。
40.在本具体实施方式中，将线缆23放入放置箱10内部，通过转动驱动组件43，驱动组件43转动带动主动轮414进行转动，进而带动第一皮带412进行转动，进而带动两个转动轮411和第二皮带413同步转动，进而带动两个第一丝杆41进行转动，进而带动第一夹板在放置箱10内部水平移动，驱动组件43转动同时带动第二锥齿轮423进行转动，进而带动两个齿
轮组件422进行转动，进而带动第一锥齿轮421进行转动，进而带动其下的同步组件进行转动，进而带动两个第二丝杆42进行转动，进而带动第二夹板22在放置箱10的内部竖直移动，第一夹板21和第二夹板22相对移动使放置线缆23的容腔空间减小，进而对线缆23进行加固。
