一种qsfp光模块石墨烯散热外壳
技术领域
1.本实用新型涉及qsfp光模块的外壳应用技术领域，特别是涉及一种qsfp光模块石墨烯散热外壳。


背景技术：

2.随着通信网传输容量越来越大，传输速率越来越高，更高速率的光模块应运而生，比如400gqsfp-dd光模块，随着光模块速率的提升，光模块工作中产生的热量也越来越多，同时光纤的根数也随着通道数的增加而增加，这对光模块的散热和光纤制作的要求越来越高。
3.如专利号为cn212009034u的一种5g承载网qsfp光模块石墨烯散热外壳，在上壳体及下壳体端面上分别设置了表面呈波浪形、直排形或阵列凸起形的第一散热器及第二散热器，且表面还喷涂石墨烯涂料，进一步提高导热及散热功能，提高使用寿命；同时在信号接口端部设置可转动的防尘件，既起到拉杆作用，又能实现防尘，有效防止结构内部落灰，但是其防护件暴露在外界影响模块的整体美观性，而且在使用时其耷拉下来影响周围空间，同时其只是对壳体的上下面设置有石墨烯导热板，只是通过石墨烯进行自行的导热，没有辅助组件增加其壳内高温的散热效率，因此，本实用新型提出了一种qsfp光模块石墨烯散热外壳。


技术实现要素：

4.本实用新型所要解决的技术问题是提供一种qsfp光模块石墨烯散热外壳，通过在外壳的侧壁设置有多个石墨烯导热板，从而能够将内部产生的高温进行传导出去，同时在模块的接口处设置有隐藏式防护组件，从而能够对接口进行保护，防止灰尘的进入。
5.为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种qsfp光模块石墨烯散热外壳，包括壳体，所述壳体的端面靠近中部位置固定连接有芯体，所述壳体的顶部靠近中部位置固定连接有螺栓连接有盖板，用于对壳体的内部进行安装固定；
6.所述壳体的顶部靠近盖板的位置固定连接有第一石墨烯板，所述第一石墨烯板的顶部均匀的固定连接有多个散热片，便于将第一石墨烯板上的热量进行快速的散热，所述壳体的侧壁靠近中部位置对称固定连接有第二石墨烯板，所述第二石墨烯板的侧壁对称固定连接有多个散热柱，便于将第二石墨烯板上的热量进行快速的散热；
7.所述壳体的顶部远离盖板的位置固定连接有防护组件，所述防护组件包括固定架，所述固定架的内侧壁对称固定连接有滑杆，两个所述滑杆的外壁均滑动连接有滑块，两个所述滑块的相对面转动连接有防护板，两个所述滑杆的外壁均包裹设置有复位组件，所述复位组件包括两个滑板，两个所述滑板的相对面卡合连接有弹簧，通过将防护板从固定架内取出，使其带动滑块在滑杆上滑动，同时对滑板内的弹簧进行挤压，接着将滑块的端面拉出固定架后，便可将防护板进行转动，使其通过卡块与卡槽进行卡合，进而对接口进行密封。
8.本实用新型进一步设置为：所述壳体的端面靠近底部位置开设有卡槽，所述防护板的侧壁靠近底部位置固定连接有卡块，且与卡槽呈卡合连接。
9.通过上述技术方案，便于将防护板将接口处密封，从而对内部进行防尘设置。
10.本实用新型进一步设置为：所述盖板的侧壁靠近底部位置对称开设有多个通气槽，且呈横向等距设置。
11.通过上述技术方案，便于将内部空气与外界进行连通，从而对内部起到散热的效果。
12.本实用新型进一步设置为：所述盖板的端面均匀的开设有多个通气孔。
13.通过上述技术方案，便于内部产生的高温从通气孔进行排出。
14.本实用新型进一步设置为：所述防护板的侧壁与固定架的内壁呈光滑贴合设置。
15.通过上述技术方案，便于将防护板从固定架中进行抽出，从而进行防护。
16.本实用新型进一步设置为：所述防护板为可视塑料材质制成。
17.通过上述技术方案，便于对其所防护的接口查看。
18.本实用新型进一步设置为：两个所述滑板均与滑杆呈滑动连接，且与滑块呈紧密贴合设置。
19.通过上述技术方案，便于在对滑块进行滑动时对滑板进行挤压。
20.本实用新型的有益效果如下：
21.1.本实用新型提出的一种qsfp光模块石墨烯散热外壳通过在外壳的侧壁设置有多个石墨烯导热板，从而能够将内部产生的高温进行传导出去；
22.2.本实用新型提出的一种qsfp光模块石墨烯散热外壳通过在模块的接口处设置有隐藏式防护组件，从而能够对接口进行保护，防止灰尘的进入。
附图说明

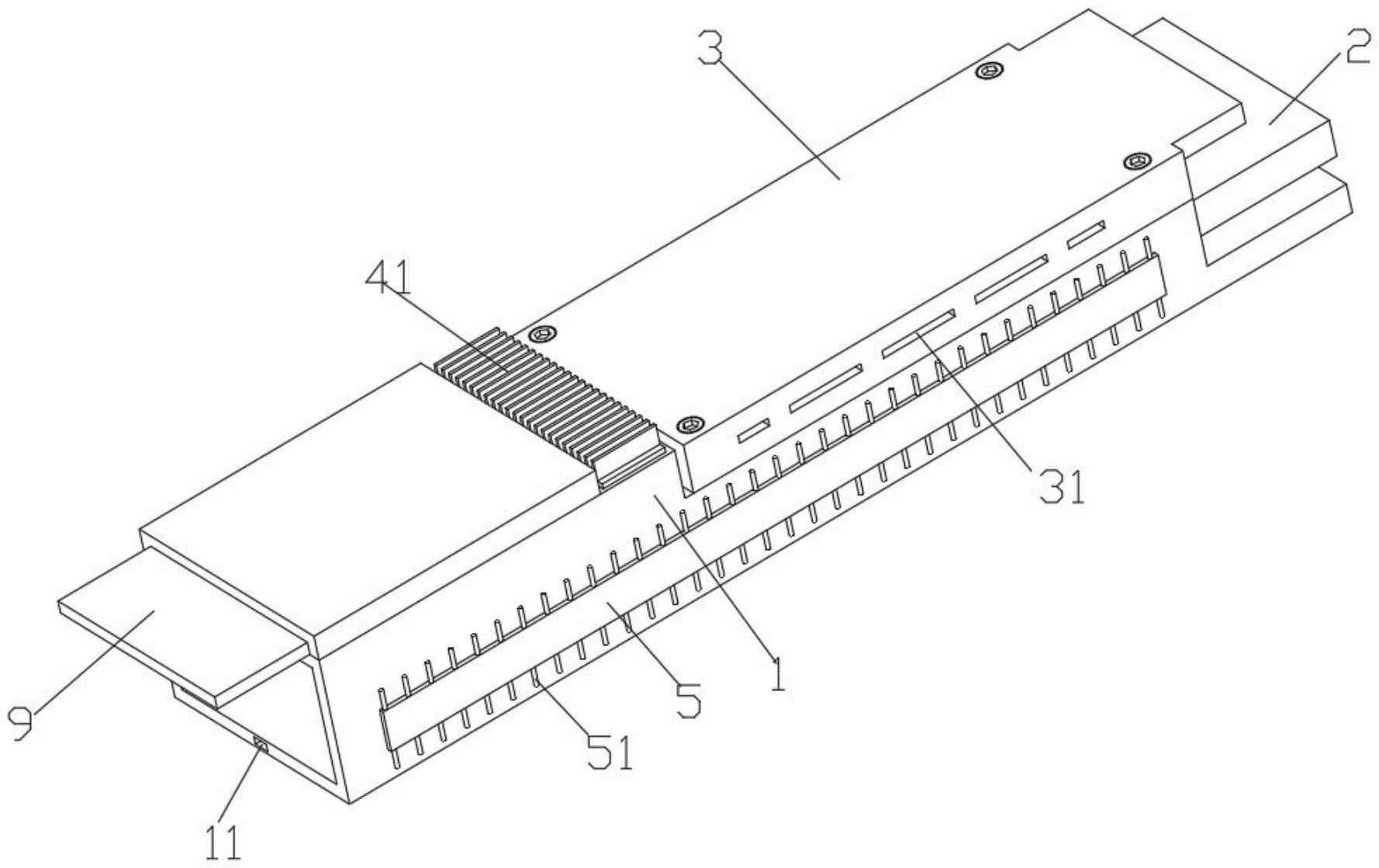

23.图1为本实用新型一种qsfp光模块石墨烯散热外壳的第一结构图；
24.图2为本实用新型一种qsfp光模块石墨烯散热外壳的第二结构图；
25.图3为本实用新型一种qsfp光模块石墨烯散热外壳中防护组件的剖视图。
26.图中：1、壳体；11、卡槽；2、芯体；3、盖板；31、通气槽；32、通气孔；4、第一石墨烯板；41、散热片；5、第二石墨烯板；51、散热柱；6、固定架；7、滑杆；71、滑块；8、滑板；81、弹簧；9、防护板；91、卡块。
具体实施方式
27.下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。
28.如图1-图2，一种qsfp光模块石墨烯散热外壳，包括壳体1，壳体1的端面靠近底部位置开设有卡槽11，防护板9的侧壁靠近底部位置固定连接有卡块91，且与卡槽11呈卡合连接，便于将防护板9将接口处密封，从而对内部进行防尘设置，壳体1的端面靠近中部位置固定连接有芯体2，壳体1的顶部靠近中部位置固定连接有螺栓连接有盖板3，用于对壳体1的内部进行安装固定，盖板3的侧壁靠近底部位置对称开设有多个通气槽31，且呈横向等距设
置，便于将内部空气与外界进行连通，从而对内部起到散热的效果，盖板3的端面均匀的开设有多个通气孔32，便于内部产生的高温从通气孔32进行排出；
29.壳体1的顶部靠近盖板3的位置固定连接有第一石墨烯板4，第一石墨烯板4的顶部均匀的固定连接有多个散热片41，便于将第一石墨烯板4上的热量进行快速的散热，壳体1的侧壁靠近中部位置对称固定连接有第二石墨烯板5，第二石墨烯板5的侧壁对称固定连接有多个散热柱51，便于将第二石墨烯板5上的热量进行快速的散热；
30.如图3，壳体1的顶部远离盖板3的位置固定连接有防护组件，防护组件包括固定架6，固定架6的内侧壁对称固定连接有滑杆7，两个滑杆7的外壁均滑动连接有滑块71，两个滑块71的相对面转动连接有防护板9，防护板9为可视塑料材质制成，便于对其防护的接口查看，防护板9的侧壁与固定架6的内壁呈光滑贴合设置，便于将防护板9从固定架6中进行抽出，从而进行防护，两个滑杆7的外壁均包裹设置有复位组件，复位组件包括两个滑板8，两个滑板8均与滑杆7呈滑动连接，且与滑块71呈紧密贴合设置，便于在对滑块71进行滑动时对滑板8进行挤压，两个滑板8的相对面卡合连接有弹簧81，通过将防护板9从固定架6内取出，使其带动滑块71在滑杆7上滑动，同时对滑板8内的弹簧81进行挤压，接着将滑块71的端面拉出固定架6后，便可将防护板9进行转动，使其通过卡块91与卡槽11进行卡合，进而对接口进行密封。
31.本实用新型在使用时，首先内部产生的高温会从通气槽31和通气孔32向外界散发，起到对内部散热的效果，同时壳体1外壁设置的第一石墨烯板4和第二石墨烯板5能够将内部产生的高温进行快速的向外界传递，从而提高散热片41和散热柱51进行快速的散热，并且在对接口进行使用时，只需将防护板9进行转动使其与固定架6水平，其内部弹簧81的弹性便会使得滑板8带动滑块71在滑杆7上滑动复位，进而将防护板9收回到固定架6内，增加了模块的美观性。
32.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
