1.本实用新型属于灯具技术领域，具体涉及一种影视用聚光型灯具。


背景技术：

2.影视用照明灯具属于一类特殊用途灯具，其特点不仅是照明功率大，还应该具备较强的可移动性，且光源可以根据现场需求进行独立调节。
3.现有影视照明灯具如果需要大面积高照度照明，则必须将众多灯具吊装在行架上面，但是这种吊装有以下缺点：
4.1、吊装不方便，每次吊装首先选行架，还要计算吊装灯具多少，包括重量等计算，同时还涉及到每次使用的拆装需要浪费大量的人力、物力和财力的问题。
5.2、不能够调焦和自动调整方向，每次调整都要经过吊车吊挂观察光照情况，再放下来调整，经过多次实验才勉强可以使用，效率低下且效果一般。
6.另，因为现有技术是众多单个灯体吊装在行架上照明，所以灯具之间距离很大，这样就造成发出的光重影现象特别明显，影响拍摄效果。
7.综上，还需要对现有的影视用吊挂的照明灯具进行改进。


技术实现要素：

8.本实用新型针对现有技术存在的问题，提供了一种影视用聚光型灯具，改善其现场效果的同时，可以提升调节和使用效率。
9.为实现上述目的，本实用新型采用的技术方案如下：
10.本实用新型提供了一种影视用聚光型灯具，包括主框架、回转机构、俯仰机构和至少一组的灯泡列组；所述灯泡列组位于所述主框架上；
11.所述俯仰机构的活动端安装所述主框架，所述俯仰机构和/或所述主框架上设有吊环，用于吊装灯具；
12.所述主框架上还安装有所述回转机构，且至少一组所述灯泡列组安装于所述回转机构的活动端。
13.优选的，还包括转运车；所述主框架为方形框架结构，转运中放置于所述转运车上，且所述转运车上设有对应的限位结构。
14.优选的，所述俯仰机构设有灯弓，所述灯弓呈弓形结构，两端分与所述主框架的两侧铰接；所述灯弓与所述主框架之间设有丝杠式摆臂组件。
15.优选的，所述丝杠式摆臂组件包括丝杠和摆臂；所述摆臂一端与所述主框架铰接，另一端与丝杠螺母铰接；所述丝杠安装于所述灯弓的侧向，并由所述灯弓上部设置的电机驱动。
16.优选的，所述回转机构包括电机和回转支座；
17.所述电机安装于所述主框架上，且输出端通过转接件与所述灯泡列组的上部连接；所述灯泡列组的底部通过所述回转支座与所述主框架转动连接。
18.优选的，所述灯泡列组包括列组框架、灯泡、反光碗和灯头门；
19.所述列组框架上沿纵向设有多个安装孔，并分别安装有所述灯泡和所述反光碗；
20.所述列组框架的正面安装有所述灯头门。
21.优选的，所述安装孔还设有电动的调焦座，且所述灯泡安装于所述调焦座的活动端。
22.优选的，所述灯泡的安装位还设有灯泡锁紧机构，包括上夹具和下夹具；
23.所述上夹具和/或所述下夹具设有弹性复位机构；所述上夹具和所述下夹具之间还设有带手柄的转轴，且所述转轴上设有多个凸轮；所述上夹具和所述下夹具均与对应的凸轮接触。
24.优选的，所述灯头门为门式灯罩并与所述列组框架可拆卸式连接；所述灯头门的正面为透光面板。
25.优选的，所述回转机构和所述俯仰机构的驱动单元均套装有护罩。
26.相对于现有技术，本实用新型具有以下有益效果：
27.（1）通过集成化设计本设备是多个灯体列组化安装在具有吊装装置和电动控制的框架上，这样每次使用吊车直接吊装就可以，减少了使用成本；
28.（2）通过增加回转及俯仰机构，可以在灯具吊装后遥控操作，容易得到场景所需要的光照情况，提升调节效率，便于操作；
29.（3）结合多列组的阵列式设计，减少了单灯的部附件，可以使灯与灯的直接距离缩短，配合对焦的调节可以降低重影问题。
附图说明

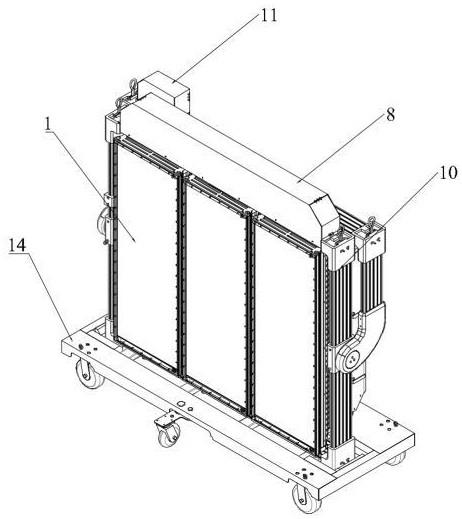

30.图1是本实用新型具体实施例中前侧立体图；
31.图2是本实用新型具体实施例中后侧立体图；
32.图3是本实用新型具体实施例中爆炸视图。
33.图中：1-灯头门；2-反光碗固定板；3-反光碗；4-列组框架；5-灯泡；6-灯泡锁紧机构；7-列组护罩；8-框架护罩；9-回转机构；10-主框架；11-俯仰机构保护罩；12-俯仰机构；13-灯弓；14-转运车；15-隔热板；16-调焦座；17-线缆接口；18-灯泡列组。
具体实施方式
34.为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。
35.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
36.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“连接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本
领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
37.还需要说明的是，本实用新型中所使用的方法如无特殊规定，均为常规的方法；所使用的原料和装置，如无特殊规定，均为常规的市售产品。
38.如图1-3所示的一种影视用聚光型灯具，主要包括主框架10、回转机构9、俯仰机构12和三组的灯泡列组18。主框架10呈方形框架结构，由四组型材拼接形成的回字形框架，边角处通过模组连接，中间通过拉绳拉紧固定。主框架10的型材上设有并列的多条凹槽，用于为其他部附件提供安装位，从而提升整体扩展性。
39.优选的，为了保证整体转运的便捷性，还包括转运车14，其为板车结构，底部安装有定向轮和万向轮，并在上部平台的表面加工沉台结构，用于承托主框架10，并起到限位的作用。
40.三组灯泡列组18位于主框架10中间的留空位置，其上、下两端均与主框架连接。
41.俯仰机构12的活动端安装主框架，具体地，俯仰机构12的主体为灯弓13，其为弓形结构，上部为横梁，两侧支臂通过弯头与主框架10铰接，使灯弓13可以相对主框架10转动。进一步，在灯弓13的横梁上一端安装俯仰伺服电机，并在支臂的侧面设置丝杠，丝杠螺母通过摇臂与主框架10铰接。当俯仰伺服电机转动时，带动丝杠螺母上下运动，从而使摇臂摆动，控制灯弓13与主框架10的开合角度，实现主框架10的俯仰运动。对应的，在俯仰机构12和主框架10的两端均设置吊环，用于吊装整体灯具。
42.优选的，为了保护驱动单元，保持外观整洁，本实施例设计在俯仰伺服电机的外侧套装如图所示的俯仰机构保护罩11。
43.主框架10上还安装有回转机构9；优选的，本实施例中选取左右两组灯泡列组18安装于回转机构的活动端。进一步，回转机构9包括回转伺服电机和回转支座。回转伺服电机安装于主框架10上部的横梁上，通过减速器的输出轴固定连接下方对应的灯泡列组18；灯泡列组18的下部通过回转支座转动连接主框架10下部的横梁；其中，回转支座主体为平面轴承。更进一步，如图所示，主框架10上部横梁安装有框架护罩8，可以保护驱动单元，也保持外观整洁。
44.本实施例中，如图3所述，灯泡列组18包括v型的列组框架4、灯泡5、反光碗3和灯头门1。
45.其中，每个列组框架4上沿纵向设有三个安装孔，并分别安装有一个灯泡5和反光碗3。反光碗3采取连体设计，以减少固定用的零部件，通过反光碗固定板2将纵向三个反光碗3连成一体。进一步，列组框架4正面安装可拆卸的灯头门1，其主体为正面的透光面板，侧向框架采取扣装、滑装或铰链开合的方式与列组框架4连接，这样设计可以便于更换或检修灯泡5。
46.优选的，安装孔处还设有电动的调焦座16，且调焦座16的滑台上安装灯泡5，从而电控灯泡5前后运动，实现远程控制调焦。进一步，在每一个灯泡5的安装位还设有灯泡锁紧机构6，其包括上夹具和下夹具；
47.其中，上夹具和下夹具为上下扣合结构，可以夹持灯泡5，其主体呈u型结构，前段另设有弧形面，用于接触灯泡5，后段与调焦座16的滑台铰接，并由弹簧连接侧向，使其具备自动复位的能力。相应的，在上夹具和下夹具之间还设有带手柄的转轴，且转轴上设有2个或4个凸轮，上夹具和下夹具均与对应的凸轮接触，当需要快拆灯泡5时，转动手柄带动凸轮
转动，从而顶开上、下夹具，操作人员插拔灯泡5即可。进一步，每个列组框架4的背面加装隔热板15，并套装有列组护罩7，并在护罩上加工散热孔。列组护罩7的下部加工有线缆接口17，用于穿过信号线和电源线，并保持外部整洁。
48.工作过程
49.当现场需要进行照明补光的时候，人员推动或驾驶车辆牵引转运车来到现场，吊车吊挂前，现场操作人员根据以往经验对本实施例的灯具进行预先调整，以加快后续调节过程；之后，由吊车挂装各个吊环吊起灯具，到达指定位置后，操作人员根据现场情况在地面远程控制俯仰机构和回转机构运动，以调整光源位置，并同步控制调焦座改变灯泡焦距，以实现较优现场效果。
50.整体只需要一次吊装，其他调整只需要操作人员在地面远程控制即可，且可以通过反复实验获得较优效果。
51.最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
