1.本实用新型涉及滤芯二次利用清洗过滤的技术领域,特别涉及一种失效滤芯二次清洗利用用清洗过滤器。
背景技术:2.传统的滤芯主要是作用在废水处理区域以及空气净化设备中对于设备通道口处进行过滤拦截的设备零件,且滤芯的种类较多,作用于不同种类的装置,因此其使用面较广,对于滤芯的生产量以及报废量的把控也相对严格,使其可以最大程度的降低对环境的负面影响,因此,滤芯的多次使用成为现代化社会中较为重视的项目之一,此种失效滤芯二次清洗利用用清洗过滤器在滤芯二次使用时起到十分重要的作用;
3.针对于此,中国专利号cn103125424a涉及一种潜水式可清洗过滤芯。本发明该潜水式可清洗过滤芯,采用了保护外杯设计,潜水式过滤器停止工作后,吸附在滤芯的脏东西二次掉落到保护外杯里很少外漏,过滤效率提高但是针对清洗过滤滤芯的装置,其上端不仅需要针对滤芯进行冲洗的结构,对于滤芯的固定,普通的装置仍需要工作人员手持滤芯进行清洗,此种操作增加工作人员的工作负担,且降低清洗速度,从而降低装置的实用性。
技术实现要素:4.本实用新型的目的在于提供一种失效滤芯二次清洗利用用清洗过滤器,以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种失效滤芯二次清洗利用用清洗过滤器,包括清洗过滤底座,所述清洗过滤底座内壁的两侧均开设有滑槽,所述清洗过滤底座的内壁卡合设有支撑架,且支撑架两端的外壁分别与两个滑槽的内壁滑动连接,所述支撑架两侧的边缘处均开设有螺孔,两个所述滑槽的内壁均卡合设有丝杆,且两个丝杆的两端分别与两个滑槽内壁的两侧转动连接,两个丝杆的外壁分别与两个螺孔的内壁螺纹连接。
6.优选的,所述清洗过滤底座两端的内壁均卡合设有电机,且两个丝杆的一端分别与两个电机输出端固定连接。
7.优选的,所述支撑架内壁的下端固定设有支撑条,所述支撑架两端的两侧均穿插设有卡条,所述清洗过滤底座内壁的下端卡合设有过滤网。
8.优选的,所述清洗过滤底座外壁一边侧的上端固定设有连接管,所述连接管外壁一侧的上端穿插设有对接管,且对接管的内壁与连接管的内壁连通,所述连接管的一端固定设有高压喷头。
9.优选的,所述清洗过滤底座外壁另一边侧的下端开设有通槽,所述通槽的内壁穿插设有沉淀箱,所述沉淀箱外壁一侧的中间位置固定设有把手。
10.优选的,所述清洗过滤底座外壁的一侧固定设有开关面板,所述开关面板的一侧开设有电机开关以及高压喷头开关,且电机通过电机开关以及高压喷头通过高压喷头开关
均与外接电源电性连接。
11.本实用新型的技术效果和优点:
12.(1)本实用新型通过在装置上设置有可自动移动滤水的滤芯支撑结构,且该结构主要是由滑槽、支撑架、螺孔、丝杆、电机、支撑条以及卡条等组成的,将滤芯放置在支撑架内壁上端的支撑条上,移动卡条将其卡住使其不易掉落,然后启动高压喷头冲水,此时启动电机使得丝杆旋转进而带着支撑架在滑槽中往复运动,便于上端的水压冲洗到滤芯的每一个区域,将其冲洗干净,且脏水通过支撑架的空洞区域漏下通过过滤网将杂质拦截在漏入下端的沉淀箱中沉淀,整个操作处于自动化的过程,不需要工作人员过多操作,从而提高装置的实用性;
13.(2)本实用新型通过在装置上设置有废水收集过滤结构,且该结构主要是由过滤网、通槽、沉淀箱以及把手等组成的,使用时,经过过滤网过滤后的脏水会在沉淀箱中沉淀一段时间,然后通过把手将其滑出通槽进行分离,将颗粒小的杂质过滤出来,然后再清洗过滤网即可继续使用,从而提高装置清洗的便利性。
附图说明

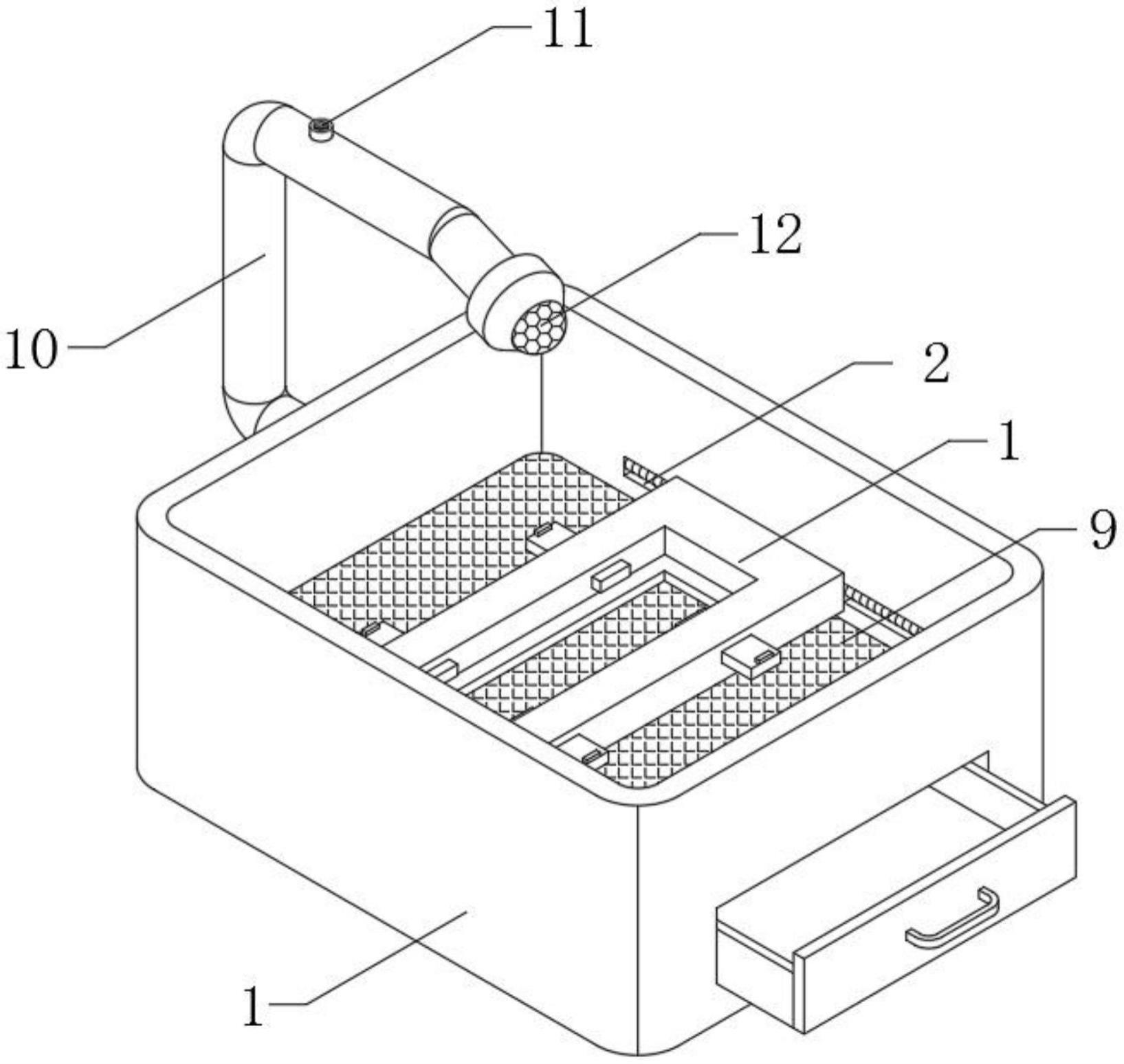

14.图1为本实用新型结构示意图。
15.图2为本实用新型支撑架以及丝杆可移动的冲洗支撑的结构示意图。
16.图3为本实用新型沉淀箱收集沉淀的结构示意图。
17.图中:1、清洗过滤底座;2、滑槽;3、支撑架;4、螺孔;5、丝杆;6、电机;7、支撑条;8、卡条;9、过滤网;10、连接管;11、对接管;12、高压喷头;13、通槽;14、沉淀箱;15、把手。
具体实施方式
18.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
19.本实用新型提供了如图1-3所示的一种失效滤芯二次清洗利用用清洗过滤器,包括清洗过滤底座1,支撑架3内壁的下端固定设有支撑条7,支撑架3两端的两侧均穿插设有卡条8,清洗过滤底座1内壁的下端卡合设有过滤网9,清洗过滤底座1外壁一边侧的上端固定设有连接管10,连接管10外壁一侧的上端穿插设有对接管11,且对接管11的内壁与连接管10的内壁连通,连接管10的一端固定设有高压喷头12,清洗过滤底座1外壁的一侧固定设有开关面板,开关面板的一侧开设有电机开关以及高压喷头开关,且电机6通过电机开关以及高压喷头12通过高压喷头开关均与外接电源电性连接;
20.如图2所示,清洗过滤底座1内壁的两侧均开设有滑槽2,清洗过滤底座1的内壁卡合设有支撑架3,且支撑架3两端的外壁分别与两个滑槽2的内壁滑动连接,支撑架3两侧的边缘处均开设有螺孔4,两个滑槽2的内壁均卡合设有丝杆5,且两个丝杆5的两端分别与两个滑槽2内壁的两侧转动连接,两个丝杆5的外壁分别与两个螺孔4的内壁螺纹连接,清洗过滤底座1两端的内壁均卡合设有电机6,且两个丝杆5的一端分别与两个电机6输出端固定连接;
21.如图3所示,清洗过滤底座1外壁另一边侧的下端开设有通槽13,通槽13的内壁穿插设有沉淀箱14,沉淀箱14外壁一侧的中间位置固定设有把手15。
22.本实用新型工作原理:在使用本设计方案中的失效滤芯二次清洗利用用清洗过滤器时,首先需要将装置上端的连接管10以及其上端的高压喷头12安装在清洗过滤底座1上端,并且通过对接管11与外接的水管进行对接使用,使得装置可以正常的喷水清洗,且在本设计方案中通过设置有由滑槽2、支撑架3、螺孔4、丝杆5、电机6、支撑条7以及卡条8等组成的可自动移动滤水的滤芯支撑结构,使用时,将滤芯放置在支撑架3内壁上端的支撑条7上,移动卡条8将其卡住使其不易掉落,然后启动高压喷头12冲水,此时启动电机6使得丝杆5旋转进而带着支撑架3在滑槽2中往复运动,便于上端的水压冲洗到滤芯的每一个区域,将其冲洗干净,且脏水通过支撑架3的空洞区域漏下通过过滤网9将杂质拦截在漏入下端的沉淀箱14中沉淀,整个操作处于自动化的过程,不需要工作人员过多操作,从而提高装置的实用性,且在本装置上设置有由过滤网9、通槽13、沉淀箱14以及把手15等组成的废水收集过滤结构,使用时,经过过滤网9过滤后的脏水会在沉淀箱14中沉淀一段时间,然后通过把手15将其滑出通槽13进行分离,将颗粒小的杂质过滤出来,然后再清洗过滤网9即可继续使用,从而提高装置清洗的便利性。
23.在本实用新型的描述中,除非另有明确的规定和限定,术语“设置”、“安装”、“相连”、“连接”、“固定”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
24.本实用新型使用到的标准零件均可以从市场上购买,异形件根据说明书的和附图的记载均可以进行订制。
25.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
