锁定拉链和与之相关联的衣物


背景技术：

1.尚未接受如厕训练的年龄较大的婴幼儿和年龄较小的幼儿往往会穿着用拉链闭合的连脚睡衣或类似的连体衣型衣物躺在床上或睡午觉。拉链可以在衣物的前面、侧面或背面。有些儿童为了显示出渴望和灵活性，会通过拉开拉链来脱掉衣物。脱掉睡衣后，这些儿童往往还会脱掉包括他们的尿布在内的所有其他衣物。不再穿着得当而赤身裸体的儿童会变得寒冷，并可能造成有害的后果，诸如生病。也许同样令人不安的是，没穿衣物的儿童可能会在婴幼儿床上大小便，造成不卫生的混乱，这也可能导致生病。
2.为了防止儿童不期望的拉开拉链并脱掉这些衣物，看护人可能会用胶带覆盖拉链拉头以防止接触。然而，意志坚定的婴幼儿可能会找到方法撕掉胶带并接触到拉链拉头。此外，具有足够的粘性以牢固地附接至衣物布料的胶带可能就会粘在婴幼儿的皮肤和/或头发上，引起刺激或其他问题。
3.还有一些看护人使用安全别针将拉链附接至衣物布料的邻近部分，防止儿童拉开拉链。不幸的是，有些儿童能够松开安全别针，并因此面临被暴露的尖端刺伤的风险。
附图说明
4.图1和图2是根据本发明实施方式的锁定拉链拉头组件的正反面立体图。
5.图3是根据本发明实施方式的锁定拉链拉头组件的分解图。
6.图4是根据本发明实施方式的拉链拉头壳体和锁定机构部件的分解图。
7.图5和图6是根据本发明实施方式的拉链拉头壳体和锁定机构的部件的正面和底部立体图。
8.图7至图9例示了根据本发明实施方式的锁定拉链拉头组件的截面，其中杆处于不同位置时会影响锁定机构的操作。
9.图10和图11例示了根据本发明实施方式的锁定拉链拉头组件的其他截面，其中杆处于与壳体垂直的位置，表明滑动致动杆对锁定机构操作的影响。

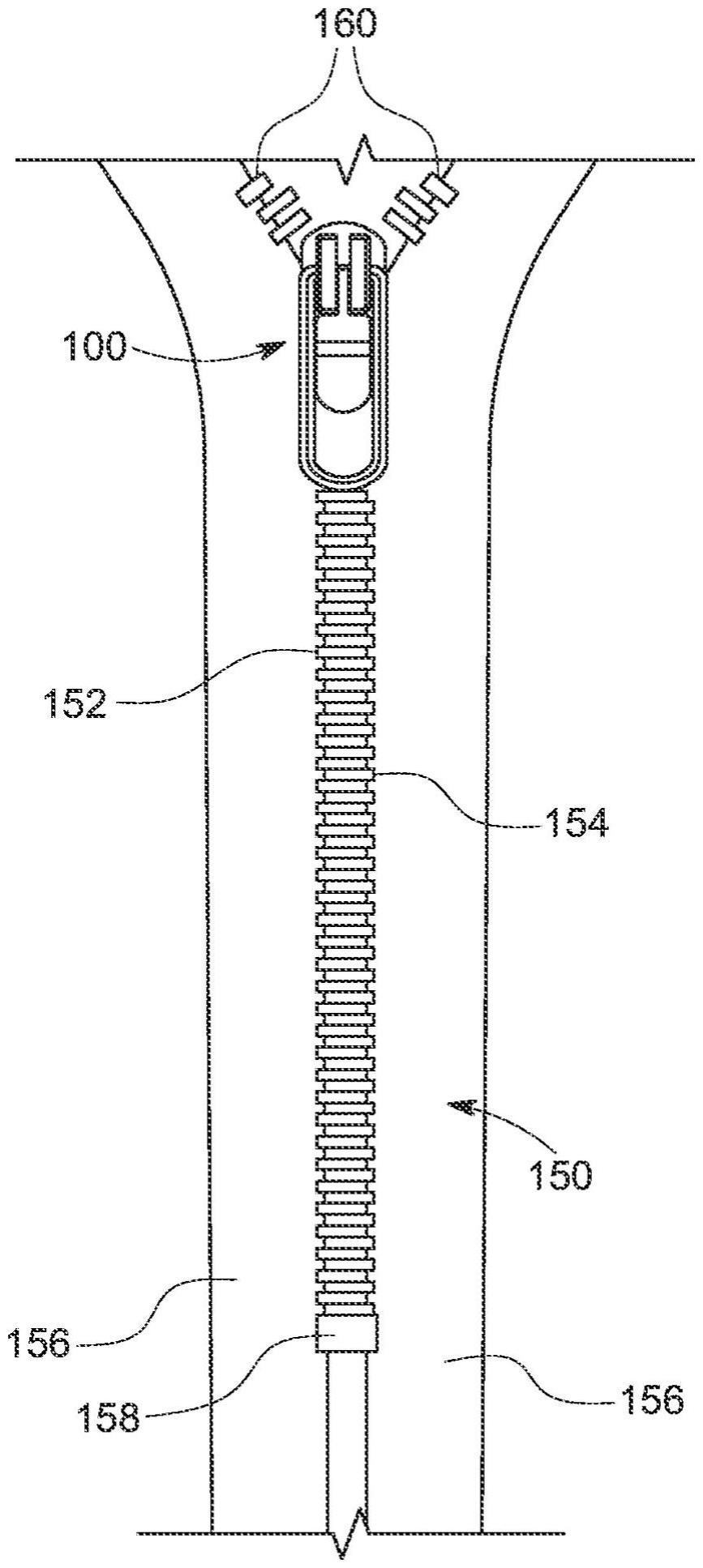

10.图12是根据本发明实施方式的拉链组件的示意图，拉链组件包括拉链链条和可操作地联接至拉链链条的锁定拉链拉头组件。
11.图13是根据本发明实施方式的使用锁定拉链拉头组件的婴幼儿睡衣的示意图。
具体实施方式
12.本发明的实施方式包括锁定拉链拉头，该锁定拉链拉头被用在拉链链条上以使链条打开和闭合，其中链条通常与包括可以打开和闭合的部分的衣物或其他物品缝合或以其他方式相关联。当拉链拉头组件的主杆和致动杆处于第一位置——通常与拉链链条平行——时，拉链拉头组件处于锁定配置，此时杆无法沿拉链滑动以使拉链打开或闭合。此外，当主杆被保持在第二位置——通常垂直于拉链链条——且致动杆向外滑动时，拉链拉头组件可以沿着链条滑动以使拉链打开或闭合。
13.当本实施方式用于与婴幼儿衣物相关的拉链链条上时，婴幼儿不太能够操纵拉链
拉头组件，从而拉开拉链链条并将自己从衣物中解脱出来。婴幼儿不具备将杆保持在正确位置并同时沿拉链拉动拉链拉头组件的灵活性。
14.在至少一种实施方式中，被容纳在拉链拉头组件内的锁定机构包括销支架，其中，支架的销或舌片通常被偏置朝向拉链链条。舌片在相邻的上部链条元件和下部链条元件之间延伸，防止用户向上或向下滑动拉链拉头组件，除非相关联的杆被保持在特定位置。杆包括致动杆，该致动杆被嵌套在主杆上或者沿着主杆被容纳，其中两个杆以可枢转的方式附接至壳体。可以包括部分锁定机构的致动杆还包括释放钩，该释放钩被构造成与销支架对接，使得当两个杆都移动到垂直的第二位置时，用户可以沿着主杆向外滑动致动杆，使得释放钩将销支架的舌片从链条元件之间拉出，从而使拉链拉头组件可以沿着链条滑动。
15.术语
16.除非上下文中另有明确说明，本节中引号(
“”
)所指的术语和短语意在具有本术语部分中赋予它们的含义，并适用于本文献的所有内容——包括权利要求书。此外，在适用情况下，无论所定义的单词或短语的情况如何，所述定义适用于该单词或短语的单数和复数变型。
17.本说明书及所附权利要求书中使用的术语“或者”并不具有排他性；相反，该术语具有包容性，意指二者之一或二者皆有。
18.说明书中提到的“一种实施方式”、“实施方式”、“另一实施方式”、“优选实施方式”、“替代性实施方式”、“一种变型”、“变型”及类似短语是指，与实施方式或变型有关的所述特定特征、结构或特性被包括在本发明的至少一实施方式或变型中。说明书中多处使用的“在一种实施方式中”、“在一种变型中”或类似短语不一定指同一实施方式或同一变型。
19.本说明书及所附权利要求书中使用的术语“联接”或“被联接”是指所确定的元件、部件或物体之间的间接或直接的物理连接。联接的方式往往将与两个联接元件相互作用的方式具体相关。
20.本说明书及所附权利要求书中使用的术语“直接联接”或“被直接联接”是指所确定的元件、部件或物体之间的物理连接，其中在被确定为直接联接的那些元件、部件或物体之间没有其它元件、部件或物体。
21.在本说明书及所附权利要求书中使用的术语“近似”是指给定值的正负10％。
22.在本说明书及所附权利要求书中使用的术语“约”是指给定值的正负20％。
23.本说明书及所附权利要求书中使用的术语“一般”和“基本上”是指大部分或绝大部分。
24.方向性术语和/或关系术语——诸如但不限于左侧、右侧、最低点、顶点、顶部、底部、竖向、水平、后方、前方和侧向——都是相对于彼此的并取决于适用元件或物品的具体定向，并且相应地用于协助描述各种实施方式而不一定意在被解释为限制性的。
25.术语“舌片”和“销”可互换地指代移动远离拉链链条以允许拉链拉头组件以可滑动的方式移动的元件。
26.锁定拉链的实施方式
27.图1至图11例示了锁定拉链拉头组件及其各种部件和子组件的实施方式。图12例示了被结合在拉链组件中的拉链拉头组件，该拉链组件包括拉链链条。最后，图13例示了与拉链链条一起被结合在婴幼儿睡衣中的锁定拉链拉头组件。
28.参照图1至图3和图12，锁定拉链拉头组件包括：(i)主杆106；(ii)致动杆108；以及(iii)壳体组件，该壳体组件包括壳体本身102，在壳体中形成了左侧链条通道和右侧链条通道124，其中可以接纳拉链链条150的相对的左侧长形部152和右侧长形部154。壳体组件还包括一对壳体盖104，该壳体盖被卡扣在壳体上并压接至壳体并且将杆和锁定机构的其他部件112&114固定至拉链拉头组件。
29.主杆106以可枢转的方式固定至壳体组件并且被构造成相对于壳体枢转约180度。通常情况下，用作沿着拉链链条拉动拉链壳体的装置的主杆向下悬挂在静止(或第一)位置。
30.致动杆108通过形成在主杆106中的链条通道被接纳在主杆106上，链条通道被接纳在形成于主杆上的面向内的凸缘上，使得致动杆与主杆平行，并且致动杆可以沿着主杆来回滑动。致动杆包括u形钩状端部110，该钩状端部延伸到壳体组件中，穿过锁定机构的销支架114中的槽117，缠绕在销支架上。下文将详细介绍销支架和致动杆的相互作用和操作。
31.如图5和图6中最佳所示，锁定机构的部件——包括销支架114和一对的成型板状弹簧构件112——基本上都被容纳在壳体组件中。图4示出了弹簧和销支架的分解图。
32.销支架114通常包括板，该板被形成为具有中间肩部部分的倒u形，其中左臂和右臂从该肩部部分向下延伸。肩部部分包括从肩部部分向后和向外延伸的水平定向的销116或舌片。每个支腿在其远端端部附近包括竖向定向的向后延伸的板状延伸部118。由于以下原因，每个板延伸部向后延伸的距离比销短。
33.板状弹簧构件112大致形成c形，其中c形的顶部支腿被构造为被接纳在壳体102中的弹簧槽119内以将其保持在适当位置。c的底部支腿从竖向本体部分的底部向外延伸呈一锐角，其中底部支腿的端部被构造为搁置抵靠销支架114的臂的前侧部，并在弹簧启用时弯曲。
34.如图5所示，在装配完成后，销支架被接纳在壳体102中，其中水平销116延伸穿过本体中的销槽120并延伸到壳体的拉链链条通道124中。板延伸部118被分别接纳在壳体中的板延伸槽122中，但由于较短，与水平销相比，它们不会延伸到拉链链条通道124中干扰拉链拉头组件正常操作。
35.如图6中最佳所示，每个板状弹簧构件都被接纳到壳体的弹簧槽119中，其中其底部支腿搁置抵靠销支架的前侧部，使销支架偏置抵靠壳体，并将水平销完全推入到拉链链条通道124中。板延伸部118也被完全推入到其相应的槽122中。通过将u形钩110穿插穿过销支架肩部上的槽117，并将主杆107的近端枢转柱形端部抵靠板状弹簧本体的相应面放置，从而将主杆106和致动杆108接纳在壳体组件中。为了将组件固定在一起，将壳体盖104滑动到板状弹簧和壳体上的对应突起部上，并压接和/或卡扣到适当位置。
36.锁定拉链拉头组件100的各个部件可以由适于各个部件的用途和所承受的载荷的多种不同材料构成。然而在通常情况下，各个部件由金属构成。板状弹簧112和销支架114通常由钢板冲压而成型；而壳体102、壳体盖104以及杆106和108可以由适当的金属锻造或铸造而成，该金属诸如但不限于铝、黄铜和锌合金。
37.可以理解的是，如图12所示，拉链拉头组件100与拉链链条150结合使用。拉链链条包括左侧长形部152和右侧长形部154，每个长形部都包括多个拉链元件，所有拉链元件彼此对准并附接到织物或塑料条带156。该长形部在其一个端部处通过底部止动件158连结在
一起。在顶部端部处，通常设置有顶部止动件160，该顶部止动件用作防止拉链拉头组件无意中意外从链条顶部滑落。链条的每个长形部都被接纳在壳体102的拉链链条通道124的对应侧部中。在壳体102的顶部处，设置有将右侧长形部与左侧长形部分开的通道桥125。
38.当通过向上滑动解除锁定的拉链拉头组件100而使拉链链条闭合时，来自相对长形部152和154的对应链条元件以相锁的方式被推向彼此。相反地，当通过向下滑动解除锁定的拉头来拉开拉链时，互锁的链条元件撞击通道桥125并被楔开。与现有技术的拉链不同，使用锁定拉链拉头组件的实施方式有效地防止用户向上或向下移动拉链以解除对拉链拉头组件的锁定，除非主杆和致动器杆被保持在适当的位置。
39.锁定机构的操作最佳参照图7至图11进行描述，其中图7至图9示出了锁定拉链拉头组件沿图1的线a-a的截面，以及图10和图11示出了锁定拉链拉头组件沿图1的线b-b的截面。
40.参照图7，当杆106和108处于静止(或第一)位置诸如向下悬挂时(尽管向上旋转时也存在相同的情况)，销支架114的水平销116向内延伸至链条通道124中，并在板状弹簧112的作用下使该链条通道偏置。销撞击并至少部分地插入到拉链链条150的元件之间，防止用户向任一方向滑动链条。从图7中可以看出，致动杆108无法沿主杆向外滑动，因为致动杆的u形钩110被接纳在销支架114中，从而防止了这种情况。此外，在这个位置上，致动杆无法抵消板状弹簧的偏置，也就无法将销支架的水平销116从链条通道124中拉出，从而将拉链拉头组件解除锁定。参见图10，了解在向外拉动致动杆之前板状弹簧相对于销支架的位置。
41.将拉链拉头组件解除锁定通常需要两个操作：首先，将主杆和相关联的致动杆移动到第二位置，此时杆106和108的长形部大致垂直于壳体102，以及垂直于拉上和拉开拉链时壳体沿拉链链条行进的方向；以及其次，将致动杆108沿主杆106向外拉离壳体，从而将水平销116从拉链链条通道124中拉出。第一操作如图8和图10所示。第二操作如图9和图11所示。
42.通过将杆106和108移动至垂直位置，致动杆相对于主杆移动的方向变为与销支架114的唯一方向对准，该销支架114通过杆的u形钩延伸部110连接至致动杆，并可以根据销槽120和板延伸槽122所支配的在壳体102中移动。如图10所示的实施方式清晰地示出，仅将杆移动到垂直位置并不允许拉链拉头组件100沿着拉链链条150以可滑动的方式移动，因为板状弹簧112会继续使水平销116偏置穿过销支架进入链条通道124中，从而抵靠拉链链条。
43.当处于垂直位置时，通过沿主杆106向外滑动致动杆108，u形钩110拉动销支架114向外压缩板状弹簧112，从而将水平销116从链条通道124中拉出，使壳体102和拉链拉头组件100可以沿链条150向上和向下移动。然而，在本实施方式中，只有当致动杆相对于主杆保持在其向外位置时才能实现移动，因为释放致动杆将造成板状弹簧移动，并使销支架和水平销偏置回到销通道120内并抵靠拉链链条。
44.可以理解的是，拉链拉头组件及其各个部件有许多变型。例如，销支架和水平销(或舌片)的形状和构造可以与例示的实施方式中所示的大不相同，但仍实现相同的功能。类似地，偏置弹簧的形状和构造可以不同于所示的板状弹簧。在一些变型中，可以仅使用一个弹簧，以及在又一变型中，偏置弹簧可以成一体到销支架本身中。
45.杆的构造和相互作用也可以有所不同。如图所示，致动杆108能够沿主杆104留置，但在变型中，致动杆可以与主杆物理分离，并且仅在操作期间保持抵靠主杆并与主杆基本
上平行。在其他变型中，可以用容纳在主杆上或主杆中的致动器来代替杆。此处示出为u形钩110的致动杆延伸部可以变化，以及其与销支架的附接方式和相互作用方式也可以变化。
46.在一种可能的变型中，延伸部可以是主杆本身的一部分，在此就不需要单独的致动杆或致动机构。在这种变型中，主杆上可以有凸轮构件，当主杆移动到垂直位置时，凸轮构件向外拉动销支架，使得只要杆保持为垂直于拉链行进的方向，就可以实现拉上和拉开拉链。
47.例示的实施方式将第二位置(或解除锁定位置)描述为正交于壳体以及在拉上和拉开拉链期间拉链拉头行进的方向。在其他实施方式中，解除锁定位置或第二位置可以改变，并且不一定与拉链拉头行进的方向垂直。使用锁定拉链的衣物的实施方式
48.图13例示了锁定拉链拉头组件与婴幼儿连体睡衣200的拉链链条结合的结合物。值得注意的是，该睡衣上的拉链包含了锁定拉链拉头组件100，这使得婴幼儿很难操纵拉链并自行脱衣物，因为他们不具备在拉开睡衣拉链时拉动主杆106并同时将主杆106精巧地定位到适当位置的运动技能。此外，要向外拉动并保持致动杆108这一额外要求使得拉链的操纵对于婴幼儿来说更加困难。相比之下，成人可以相对容易地操纵锁定拉链拉头来打开和闭合拉链。锁定拉链拉头100可以用于任何类型的衣物，其中期望具有将不会无意中拉开拉链的额外安全性。例如，在一种实施方式中，锁定拉链拉头被用在带拉链口袋或夹克、大衣或其他衣物上，确保了口袋中的物品不会因拉链滑开而意外掉出。
49.其他实施方式包括使用锁定拉链拉头的衣物以外的其他物品，诸如但不限于行李箱、钱包、电脑包和背包，其中锁定拉链拉头妨碍潜在小偷在用户拿着或背着物品时悄悄地、轻松地、快速地拉开拉链并取出其中的内容物。
50.使用锁定拉链的衣物的方法
51.要使用包含锁定拉链拉头100的连体婴幼儿睡衣200，年长的护理人员首先通过在拉开拉链的方向上沿着拉链链条150拉动拉链拉头来完全拉开睡衣的拉链，同时将杆106和108保持在与拉链链条的方向垂直的第二位置上，并将致动杆108保持为向外拉动，从而从拉链链条上释放插销支架的水平销。
52.在完全拉开拉链后，可以将婴幼儿放入衣物200中。接下来，如上所述，保持杆106和108，拉上拉链，直到拉链拉头100完全闭合或闭合到所需位置。释放杆将使得拉链拉头锁定。之后，婴幼儿就被舒适地接纳在睡衣中，并且看护者可以较放心地休息，因为儿童不太可能从睡衣中挣脱出来。
