1.本实用新型涉及医疗设备领域,具体而言,涉及一种胰岛素泵便携衣物。
背景技术:2.现有技术中,申请号为cn201420777457.9、名称为胰岛素泵专用病员服的专利,其公开了包括具有口袋的病员服,口袋内设有缝合口,在缝合口上具有胰岛素泵存取口,存取口上设有锁扣结构;缝合口与病员服的口袋构成胰岛素泵容置腔。本实用新型结构简单、使用方便、安全可靠、适用范围广,充分考虑到佩戴胰岛素泵患者管道的安全,胰岛素泵放置在外侧口袋中,能防止患者意外拖拉,导致胰岛素泵管道意外脱落,保证胰岛素泵的使用安全。
3.经发明人研究发现,现有的胰岛素泵携带患者服至少存在如下缺点:
4.胰岛素泵上管道较多,胰岛素泵直接放置于衣服口袋中,定位效果差,胰岛素泵易在口袋中移动,导致拖拉管道,使用不便;并且,也易从口袋中掉落,安全性差。
技术实现要素:5.本实用新型的目的在于提供一种胰岛素泵便携衣物,其能够提高胰岛素泵本体安装于衣物后的稳定性,不易相对于衣物移动,不易从衣物上掉落,使用安全性高。
6.本实用新型的实施例是这样实现的:
7.本实用新型提供一种胰岛素泵便携衣物,包括:
8.衣物本体、定位板和胰岛素泵本体;衣物本体用于供患者穿戴;定位板安装于衣物本体上,定位板上设置有相对的两条导向槽,胰岛素泵本体上设置有两根导向条,胰岛素泵本体贴合于定位板上,且两根导向条分别与两条导向槽可滑动地配合。
9.在可选的实施方式中,定位板包括板本体和两根卡条,每根卡条具有横截面为l形的卡槽,两根卡条均安装于板本体的同一板面上,两根卡条相对平行设置,每根卡条与板本体在卡槽处形成导向槽。
10.承上述,通过将定位板设置为分体式结构,单独加工板本体和卡条,然后再将板本体和卡条装配起来,如此,降低了加工难度,提高了加工效率,并且,在装配过程中便于根据胰岛素泵本体的型号的不同更换零部件,形成对应大小的导向槽,装配灵活,加工制造成本低。同时,导向条与导向槽卡接后,导向条被卡条限位,胰岛素泵本体与定位板的结合牢固可靠,胰岛素泵本体定位效果好,不易脱落。
11.在可选的实施方式中,板本体与卡条粘接固定。
12.承上述,采用粘接方式固定板本体和卡条,操作便捷,且胶水粘接后,二者结合牢固可靠,不易分离。而胶水为液态,自身重量轻,相比采用螺钉、螺丝等结构固定板本体和卡条,能够大大减小整体重量,更加便于携带。
13.在可选的实施方式中,导向槽在预设方向上延伸,导向槽在预设方向上具有相对的第一端和第二端,第一端为开口端,第二端为封闭端;胰岛素泵本体能够从第一端进入或
滑离导向槽;且在胰岛素泵本体进入导向槽后,胰岛素泵本体能与封闭端抵接。
14.承上述,通过将导向槽设置为一端开口一端封闭的结构,当胰岛素泵本体通过导向条卡入导向槽后,胰岛素泵本体的导向条能够与封闭端抵接,此时胰岛素泵本体无法继续沿滑入导向槽的方向滑动,从而快速定位胰岛素泵本体的位置,作业人员也能够及时知晓胰岛素泵本体是否装配到位,提高装配效率,提高装配质量。
15.在可选的实施方式中,封闭端设置有第一磁体,胰岛素泵本体上设置有第二磁体,第一磁体与第二磁体磁性吸附连接。
16.承上述,通过设置第一磁体和第二磁体,当胰岛素泵本体滑入导向槽且与封闭端接触时,第一磁体和第二磁体磁性吸附连接,起到稳定胰岛素泵本体的作用,胰岛素泵本体不易相对于定位板自由滑动。
17.在可选的实施方式中,胰岛素泵便携衣物还包括防脱组件,防脱组件安装于定位板上,防脱组件具有相互切换的第一状态和第二状态,处于第一状态时,防脱组件与胰岛素泵本体连接,以限制胰岛素泵本体从第一端滑脱;处于第二状态时,防脱组件与胰岛素泵本体分离,以解除对胰岛素泵本体的限位。
18.承上述,当胰岛素泵本体滑入导向槽的合适位置后,防脱组件与胰岛素泵本体抵接,能够限制胰岛素泵本体沿滑离导向槽的方向滑动,提高胰岛素泵本体的位置牢固性。配合第一磁体和第二磁体,使得整个结构更加牢固可靠。
19.在可选的实施方式中,防脱组件包括安装座、防脱杆和弹性体;安装座上设置有定位孔,安装座安装于定位板上,定位板上设置有连通导向槽的装配孔;防脱杆上设置有限位凸起,防脱杆可滑动地穿设于定位孔和装配孔内,限位凸起位于安装座远离定位板的一侧;弹性体的一端连接于安装座,另一端连接于防脱杆,用于使限位凸起具有靠近安装座以与安装座抵接的趋势;胰岛素泵本体上设置有防脱孔,防脱杆用于在胰岛素泵本体与封闭端抵接时插入防脱孔。
20.承上述,在初始情况下,也即胰岛素泵本体未滑入导向槽时,防脱杆在弹性体的作用下,伸入到导向槽中,位于胰岛素泵本体滑入导向槽的滑动路径上。当胰岛素泵本体滑入导向槽后,防脱杆插入到防脱孔中,从而限制胰岛素泵本体相对于导向槽滑动,起到防脱限位的作用,结构简单合理,防脱效果好。而需要解除限位时,拉动防脱杆,使其脱出防脱孔,然后将胰岛素泵本体从第一端拉出即可。
21.在可选的实施方式中,防脱杆上设置有引导斜面,引导斜面用于在胰岛素泵本体滑入导向槽时与导向条抵接,以使限位凸起具有远离安装座的运动趋势。
22.承上述,在胰岛素泵本体滑入导向槽内时,胰岛素泵本体上的导向条直接与引导斜面接触,带动防脱杆沿脱离装配孔的方向滑动,从而起到自动避让胰岛素泵本体的作用,当胰岛素泵本体滑入导向槽设定位置后,在弹性体的作用下,防脱杆自动插入防脱孔,起到自动锁定的作用。
23.在可选的实施方式中,胰岛素泵便携衣物还包括遮挡布,遮挡布与衣物本体连接,遮挡布用于遮挡胰岛素泵本体。
24.承上述,通过设置遮挡布,能够遮挡住胰岛素泵本体,使胰岛素泵本体不易被污染。
25.在可选的实施方式中,遮挡布的一侧与衣物本体缝制连接,另一侧通过魔术贴组
件与衣物本体可拆卸地连接。
26.承上述,遮挡布使用方便灵活。
27.本实用新型实施例的有益效果是:
28.综上所述,本实施例提供的胰岛素泵便携衣物,胰岛素泵本体通过定位板固定在衣物本体上,患者穿戴衣物本体,使得胰岛素泵本体相对于患者相对固定,便携性好,使用方便。同时,胰岛素泵本体固定在定位板上,通过导向条与导向槽卡接的方式增强了定位效果,胰岛素泵本体不易相对于定位板移动,也即不易相对于衣物本体移动,患者移动更加灵活,使用安全可靠。通过导向条与导向槽卡接的方式实现固定,装配和拆卸均非常的方便。
附图说明
29.为了更清楚地说明本实用新型实施例的技术方案,下面将对实施例中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本实用新型的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

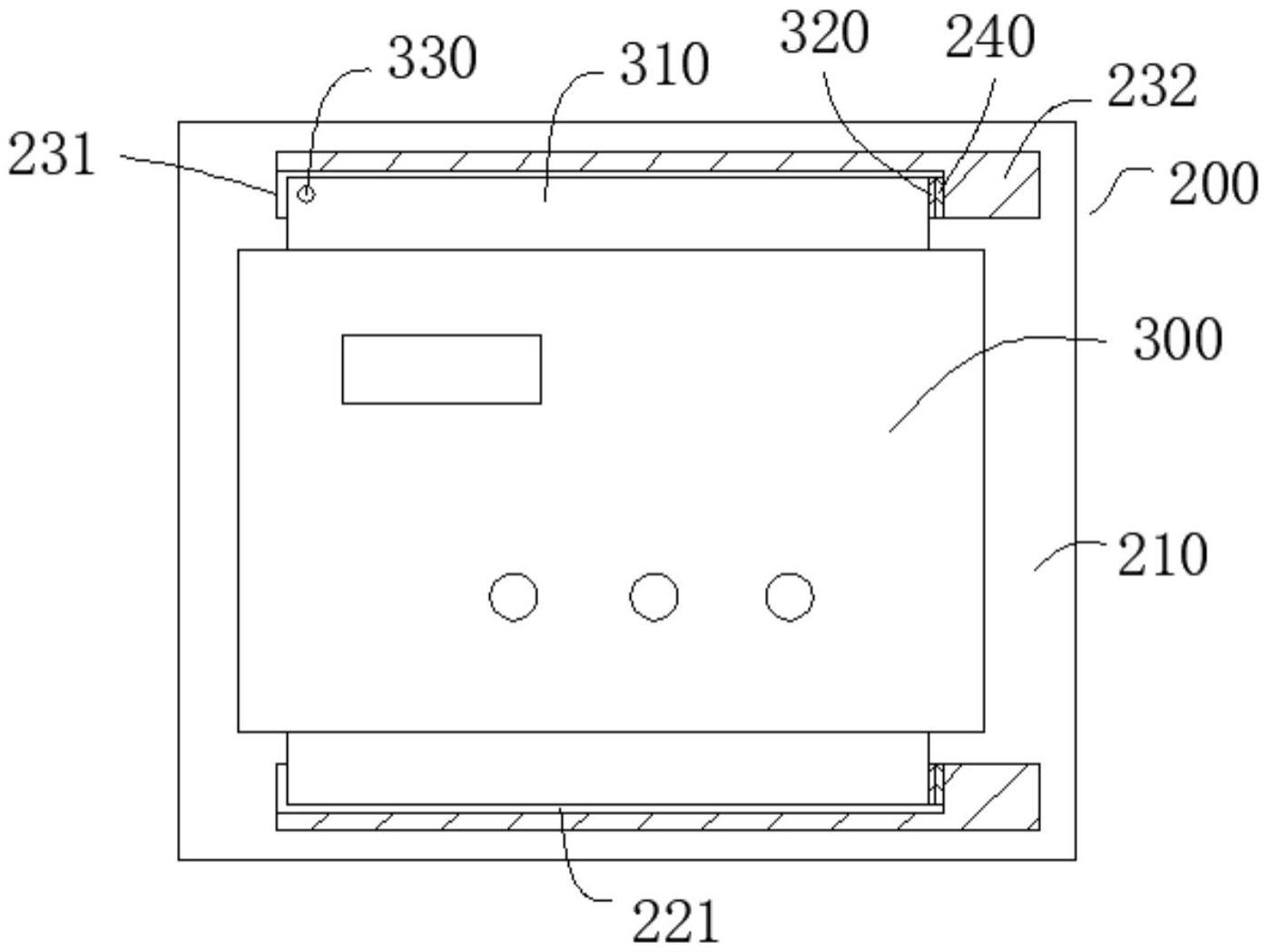

30.图1为本实用新型实施例的胰岛素泵便携衣物的结构示意图;
31.图2为本实用新型实施例的胰岛素泵便携衣物的部分结构示意图;
32.图3为本实用新型实施例的定位板的结构示意图;
33.图4为本实用新型实施例的定位板和防脱组件的结构示意图。
34.图标:
35.100-衣物本体;200-定位板;210-板本体;220-卡条;221-卡槽;230-导向槽;231-第一端;232-第二端;240-第一磁体;300-胰岛素泵本体;310-导向条;320-第二磁体;330-防脱孔;400-防脱组件;410-安装座;420-防脱杆;430-弹性体;440-限位凸起;500-遮挡布。
具体实施方式
36.为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
37.因此,以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围,而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
38.应注意到:相似的标号和字母在下面的附图中表示类似项,因此,一旦某一项在一个附图中被定义,则在随后的附图中不需要对其进行进一步定义和解释。
39.在本实用新型的描述中,需要说明的是,术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,或者是该实用新型产品使用时惯常摆放的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”等仅用于区
分描述,而不能理解为指示或暗示相对重要性。
40.此外,术语“水平”、“竖直”等术语并不表示要求部件绝对水平或悬垂,而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平,并不是表示该结构一定要完全水平,而是可以稍微倾斜。
41.在本实用新型的描述中,还需要说明的是,除非另有明确的规定和限定,术语“设置”、“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
42.目前,胰岛素泵一般直接放置于衣服口袋中,胰岛素泵与衣服口袋匹配性较差,胰岛素泵在衣服口袋中容易移动,使用不便,患者移动也需要时刻注意胰岛素泵的位置,患者移动受限,体验度差。
43.鉴于此,设计者提供了一种胰岛素泵便携衣物,与衣物的定位效果好,不易相对于衣物移动,位置牢固可靠,使用安全性高,患者移动灵活,体验度高。
44.请结合图1-图4,本实施例中,胰岛素泵便携衣物包括衣物本体100、定位板200和胰岛素泵本体300;所述衣物本体100用于供患者穿戴;所述定位板200安装于所述衣物本体100上,所述定位板200上设置有相对的两条导向槽230,所述胰岛素泵本体300上设置有两根导向条310,所述胰岛素泵本体300贴合于所述定位板200上,且所述两根导向条310分别与所述两条导向槽230可滑动地配合。
45.承上述,本实施例提供的胰岛素泵便携衣物的使用方式如下:
46.将胰岛素泵本体300通过定位板200固定在衣物本体100上,患者穿戴衣物本体100即可。由于胰岛素泵安装于定位板200上,定位板200又固定于穿戴衣物上,使得胰岛素泵本体300相对于患者相对固定,便携性好,使用方便。同时,胰岛素泵本体300固定在定位板200上,通过导向条310与导向槽230卡接的方式增强了定位效果,胰岛素泵本体300不易相对于定位板200移动,也即胰岛素泵本体300不易相对于衣物本体100移动,患者移动时不用过多担心胰岛素泵本体300相对于衣物来回移动,患者移动时心理负担小,移动灵活,体验度高。并且,通过导向条310与导向槽230卡接的方式实现固定,装配和拆卸均非常的方便。
47.本实施例中,可选的,定位板200包括板本体210和两根卡条220,每根卡条220具有横截面为l形的卡槽221,两根卡条220均安装于板本体210的同一板面上,两根卡条220相对平行设置,每根卡条220与板本体210在卡槽221处形成导向槽230。如此设计,通过将定位板200设置为分体式结构,单独加工板本体210和卡条220,然后再将板本体210和卡条220装配起来,如此,降低了加工难度,提高了加工效率,并且,在装配过程中便于根据胰岛素泵本体300的型号的不同更换零部件,形成对应大小的导向槽230,装配灵活,加工制造成本低。同时,导向条310与导向槽230卡接后,导向条310被卡条220限位,胰岛素泵本体300与定位板200的结合牢固可靠,胰岛素泵本体300定位效果好,不易脱落。
48.需要说明的是,板本体210与卡条220可以采用粘接的方式固定。例如,在板本体210上设置胶水层,将卡条220定位在胶水层处,利用胶水层实现卡条220和板本体210的粘接固定,操作方便,且胶水粘接后,二者结合牢固可靠,不易分离。而胶水为液态,自身重量轻,相比采用螺钉、螺丝等结构固定板本体210和卡条220,能够大大减小整体重量,更加便
于携带。
49.本实施例中,可选的,导向槽230在预设方向上延伸,导向槽230在预设方向上具有相对的第一端231和第二端232,第一端231为开口端,第二端232为封闭端;胰岛素泵本体300能够从第一端231进入或滑离导向槽230;且在胰岛素泵本体300进入导向槽230后,胰岛素泵本体300能与封闭端抵接。如此设计,通过将导向槽230设置为一端开口一端封闭的结构,当胰岛素泵本体300通过导向条310卡入导向槽230后,胰岛素泵本体300的导向条310能够与封闭端抵接,此时胰岛素泵本体300无法继续沿滑入导向槽230的方向滑动,从而快速定位胰岛素泵本体300的位置,作业人员也能够及时知晓胰岛素泵本体300是否装配到位,提高装配效率,提高装配质量。
50.进一步的,封闭端设置有第一磁体240,胰岛素泵本体300上设置有第二磁体320,第一磁体240与第二磁体320磁性吸附连接。第一磁体240和第二磁体320均可以设置为磁铁。如此设计,当胰岛素泵本体300滑入导向槽230且与封闭端接触时,第一磁体240和第二磁体320磁性吸附连接,起到稳定胰岛素泵本体300的作用,胰岛素泵本体300不易相对于定位板200自由滑动。
51.在其他实施例中,可选的,胰岛素泵便携衣物还包括防脱组件400,防脱组件400安装于定位板200上,防脱组件400具有相互切换的第一状态和第二状态,处于第一状态时,防脱组件400与胰岛素泵本体300连接,以限制胰岛素泵本体300从第一端231滑脱;处于第二状态时,防脱组件400与胰岛素泵本体300分离,以解除对胰岛素泵本体300的限位。如此设计,当胰岛素泵本体300滑入导向槽230的合适位置后,防脱组件400与胰岛素泵本体300抵接,能够限制胰岛素泵本体300沿滑离导向槽230的方向滑动,提高胰岛素泵本体300的位置牢固性。配合第一磁体240和第二磁体320,使得整个结构更加牢固可靠。
52.可选的,防脱组件400包括安装座410、防脱杆420和弹性体430。安装座410上设置有定位孔,安装座410安装于定位板200上,定位板200上设置有连通导向槽230的装配孔,防脱杆420上设置有限位凸起440,防脱杆420可滑动地穿设于定位孔和装配孔内,限位凸起440位于安装座410远离定位板200的一侧。弹性体430设置为弹簧,弹性体430套接在防脱杆420外,弹性体430位于定位板200和安装座410之间,弹性体430的一端连接于安装座410,另一端连接于防脱杆420,用于使限位凸起440具有靠近安装座410以与安装座410抵接的趋势。应当理解,弹性体430的两端可以设置挂钩,安装座410和防脱杆420上设置有环体,挂钩与对应的环体连接,连接方便,拆装方便。胰岛素泵本体300上设置有防脱孔330,防脱杆420用于在胰岛素泵本体300与封闭端抵接时插入防脱孔330。如此设计,在初始情况下,也即胰岛素泵本体300未滑入导向槽230时,防脱杆420在弹性体430的作用下,伸入到导向槽230中,位于胰岛素泵本体300滑入导向槽230的滑动路径上。当胰岛素泵本体300滑入导向槽230后,防脱杆420插入到防脱孔330中,从而限制胰岛素泵本体300相对于导向槽230滑动,起到防脱限位的作用,结构简单合理,防脱效果好。而需要解除限位时,拉动防脱杆420,使其脱出防脱孔330,然后将胰岛素泵本体300从第一端231拉出即可。在拉动防脱杆420时,弹性体430在防脱杆420的带动下被压缩,具有伸长的弹力,当外力撤销后,在弹性体430的作用下防脱杆420向下滑动,恢复初始位置。
53.进一步的,防脱杆420上设置有引导斜面,引导斜面用于在胰岛素泵本体300滑入导向槽230时与导向条310抵接,以使限位凸起440具有远离安装座410的运动趋势。如此设
计,在胰岛素泵本体300滑入导向槽230内时,胰岛素泵本体300上的导向条310直接与引导斜面接触,带动防脱杆420沿脱离装配孔的方向滑动,从而起到自动避让胰岛素泵本体300的作用,当胰岛素泵本体300滑入导向槽230设定位置后,在弹性体430的作用下,防脱杆420自动插入防脱孔330,起到自动锁定的作用。
54.在其他实施例中,可选的,胰岛素泵便携衣物还包括遮挡布500,遮挡布500与衣物本体100连接,遮挡布500用于遮挡胰岛素泵本体300。如此设计,通过设置遮挡布500,能够遮挡住胰岛素泵本体300,使胰岛素泵本体300不易被污染。
55.进一步的,遮挡布500的一侧与衣物本体100缝制连接,另一侧通过魔术贴组件与衣物本体100可拆卸地连接。如此设计,遮挡布500使用方便灵活。
