速干的舒适eva拖鞋
技术领域
1.本实用新型属于拖鞋技术领域，具体涉及速干的舒适eva拖鞋。


背景技术：

2.目前，eva材料是由乙烯(e)和乙酸乙烯(va)共聚而制得，eva发泡片材具有良好的柔软性和弹性，同时表面光泽性与化学稳定性也非常好，密闭泡孔结构，eva材质有抗老化、耐臭、无毒性、柔软减震并且可生物降解所以有着广泛的用途。
3.现有的eva拖鞋在穿着时或者洗完澡之后会拖鞋的表面会沾有大量水渍，导致水渍难以清理，加上脚底出汗，很容易滋生细菌，对人们带来不利，而普通的拖鞋仅仅只是在鞋底上设计有防滑花纹、凸起，水渍留存在凸起之间的缝隙内，更容易滋生细菌，为此而提出的一种速干的舒适eva拖鞋。


技术实现要素：

4.鉴于现有技术的不足，本实用新型所要解决的技术问题是提供速干的舒适eva拖鞋，它能够快速排水速干。
5.为解决上述技术问题，本实用新型采用的技术方案是：速干的舒适eva拖鞋，包括拖鞋底和拖鞋带，所述拖鞋底与拖鞋带一体化成型设置，所述拖鞋底包括固定边框、上鞋底和下鞋底，所述上鞋底和下鞋底分别固定安装在固定边框的上下部框内，所述上鞋底与下鞋底之间设有多个导水通道，所述导水通道的两端口分别贯穿上鞋底与下鞋底设置。
6.所述上鞋底与下鞋底之间填充有吸水层，所述吸水层设有供导水通道穿过的通孔，所述上鞋底与下鞋底上分别开设有通往吸水层的进入口和排出口。
7.所述导水通道的通道侧壁均匀设有多个与吸水层连通的透孔。
8.所述吸水层由多层鹿皮巾层叠加设置而成。
9.所述固定边框的底部与下鞋底的底部之间具有排水间隙。
10.所述固定边框的顶部与上鞋底的顶部之间具有脚底容纳间隙。
11.与现有技术相比，本实用新型具有以下有益效果：
12.1.本实用新型速干的舒适eva拖鞋，在上鞋底有水渍时，通过脚底的踩踏配合eva材质的柔性，从而使得上鞋底下陷形成移动坡面，从而水渍就可以沿着坡面进入导水通道内，并从下鞋底底部排出，防止水渍留存在凸起之间的缝隙内，达到排水速干。
13.2.本实用新型速干的舒适eva拖鞋，大面积水渍可以通过导水通道排出，而有些小面积水渍可能还有残留情况，即可通过进入口进入吸水层从而被吸水层进行吸收，保证上鞋底的干燥，且可以通过用力挤压上鞋底，然后压缩吸水层使得吸水层的水被挤出并从排出口排出。
附图说明

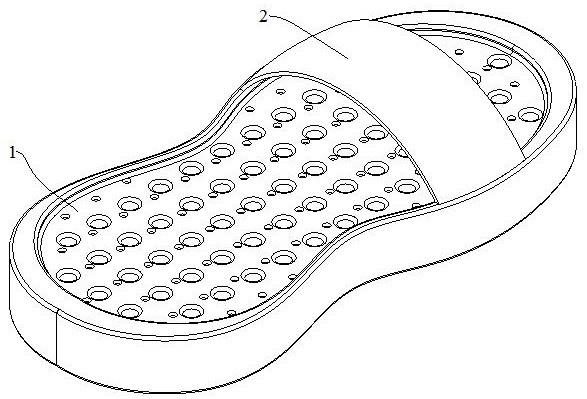

14.图1为本实用新型eva拖鞋的结构示意图；
15.图2为本实用新型eva拖鞋的剖面结构示意图；
16.图3为本实用新型剖面图a处的放大结构示意图。
17.图中标记：1、拖鞋底；2、拖鞋带；3、固定边框；4、上鞋底；5、下鞋底；6、导水通道；7、吸水层；8、进入口；9、排出口；10、排水间隙；11、脚底容纳间隙。
具体实施方式
18.为了让本实用新型的上述特征和优点更明显易懂，下面特举实施例，并配合附图，作详细说明如下。
19.如图1-3所示，本实施例提供速干的舒适eva拖鞋，包括拖鞋底1和拖鞋带2，拖鞋底1与拖鞋带2一体化成型设置，拖鞋底1包括固定边框3、上鞋底4和下鞋底5，上鞋底4和下鞋底5分别固定安装在固定边框3的上下部框内，上鞋底4与下鞋底5之间设有多个导水通道6，导水通道6的两端口分别贯穿上鞋底4与下鞋底5设置。在上鞋底4有水渍时，通过脚底的踩踏配合eva材质的柔性，从而使得上鞋底4下陷形成移动坡面，从而水渍就可以沿着坡面进入导水通道6内，并从下鞋底5底部排出，防止水渍留存在凸起之间的缝隙内，达到排水速干。
20.进一步地，上鞋底4与下鞋底5之间填充有吸水层7，吸水层7设有供导水通道6穿过的通孔，上鞋底4与下鞋底5上分别开设有通往吸水层7的进入口8和排出口9。具体地，吸水层7由多层鹿皮巾层叠加设置而成。大面积水渍可以通过导水通道6排出，而有些小面积水渍可能还有残留情况，即可通过进入口8进入吸水层7从而被吸水层7进行吸收，保证上鞋底4的干燥，且可以通过用力挤压上鞋底4，然后压缩吸水层7使得吸水层7的水被挤出并从排出口9排出。
21.进一步地，导水通道6的通道侧壁均匀设有多个与吸水层7连通的透孔。在导水通道6的水渍可能存在挂壁情况，就可通过透孔被吸水层7吸收。
22.进一步地，固定边框3的底部与下鞋底5的底部之间具有排水间隙11。通过排水间隙11的设置，使得下鞋底5不完全与地面贴合，方便排水。
23.进一步地，固定边框3的顶部与上鞋底4的顶部之间具有脚底容纳间隙11。使得更加贴合脚底穿戴更加舒适。
24.以上显示和描述了本发明创造的基本原理和主要特征及本发明的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本发明创造精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。


技术特征：
1.速干的舒适eva拖鞋，其特征在于：包括拖鞋底和拖鞋带，所述拖鞋底与拖鞋带一体化成型设置，所述拖鞋底包括固定边框、上鞋底和下鞋底，所述上鞋底和下鞋底分别固定安装在固定边框的上下部框内，所述上鞋底与下鞋底之间设有多个导水通道，所述导水通道的两端口分别贯穿上鞋底与下鞋底设置。2.根据权利要求1所述的速干的舒适eva拖鞋，其特征在于：所述上鞋底与下鞋底之间填充有吸水层，所述吸水层设有供导水通道穿过的通孔，所述上鞋底与下鞋底上分别开设有通往吸水层的进入口和排出口。3.根据权利要求2所述的速干的舒适eva拖鞋，其特征在于：所述导水通道的通道侧壁均匀设有多个与吸水层连通的透孔。4.根据权利要求2所述的速干的舒适eva拖鞋，其特征在于：所述吸水层由多层鹿皮巾层叠加设置而成。5.根据权利要求1所述的速干的舒适eva拖鞋，其特征在于：所述固定边框的底部与下鞋底的底部之间具有排水间隙。6.根据权利要求1所述的速干的舒适eva拖鞋，其特征在于：所述固定边框的顶部与上鞋底的顶部之间具有脚底容纳间隙。

技术总结
本实用新型涉及速干的舒适eva拖鞋，包括拖鞋底和拖鞋带，所述拖鞋底与拖鞋带一体化成型设置，所述拖鞋底包括固定边框、上鞋底和下鞋底，所述上鞋底和下鞋底分别固定安装在固定边框的上下部框内，所述上鞋底与下鞋底之间设有多个导水通道，所述导水通道的两端口分别贯穿上鞋底与下鞋底设置。本实用新型速干的舒适eva拖鞋，在上鞋底有水渍时，通过脚底的踩踏配合eva材质的柔性，从而使得上鞋底下陷形成移动坡面，从而水渍就可以沿着坡面进入导水通道内，并从下鞋底底部排出，防止水渍留存在凸起之间的缝隙内，达到排水速干。达到排水速干。达到排水速干。


技术研发人员：郑俊亮
受保护的技术使用者：泉州宝峰鞋业有限公司
技术研发日：2023.05.29
技术公布日：2023/10/27
