1.本实用新型属于口罩技术领域，尤其是指一种三折式过滤口罩。


背景技术：

2.口罩一般戴在口鼻部位用于过滤进入口鼻的空气，以阻挡有害的气体、气味、飞沫、颗粒物，进出佩戴者口鼻，防止颗粒物、细菌进入肺部，保护人们的身体健康。随着人们生活水平的提高，以及个人防护意识的提升，口罩在人们的日常生活中的佩戴频率越来越高，比如在雾霾重的城市、在呼吸道传染病流行时、在粉尘等污染的环境中作业时，口罩成了人们在特定工作岗位和出行必带的物品。
3.然而，口罩虽能过滤空气的污染物，但也带来呼吸不顺的问题，而为了减少呼吸阻力、提高透气性和过滤效率，现有一些口罩只能通过改变过滤材料种类和口罩尺寸实现，若在不改变过滤层材料种类和外形尺寸的情况下，通过现有的口罩技术还无法做到。


技术实现要素：

4.本实用新型的目的在于提供一种三折式过滤口罩，具有上中下三片可展开和收折的罩体，并设计有折叠滤芯，减少呼吸阻力、透气效果好、结构简单、佩戴舒适。
5.为达成上述目的，本实用新型的j9九游会真人的解决方案为：一种三折式过滤口罩，包括中间过滤层体及连接在中间过滤层体上、下侧缘的上片体和下片体，上片体和下片体相对中间过滤层体折叠或展开，展开后的上片体、中间过滤层体和下片体围合成遮罩口鼻的过滤腔；中间过滤层体设有通过多次折弯形成折叠波浪状的滤芯以增加过滤腔的过滤面积。
6.作为进一步改进，该口罩的两侧设有佩戴部，佩戴部为左右耳带或环绕头部的头带。
7.作为进一步改进，所述滤芯的外侧和内侧分别设置无纺布，外侧的无纺布和内侧的无纺布将滤芯包裹形成所述中间过滤层体。
8.作为进一步改进，所述滤芯采用熔喷布制成。
9.作为进一步改进，所述滤芯的折弯方向为横向。
10.作为进一步改进，所述上片体的内面在鼻梁处设置塑形条。
11.作为进一步改进，所述塑形条上设有供鼻梁贴合的海绵。
12.作为进一步改进，所述中间过滤层体为中部宽、两侧收窄的枣核形。
13.作为进一步改进，所述上片体和下片体为对称且相同的结构。
14.采用上述方案后，本实用新型的增益效果在于：
15.本实用新型的整体结构简单轻便，主要由上中下三片可展开和收折的罩体组成，其中，上下为上片体和下片体，中为低阻的中间过滤层体，上片体和下片体相对中间过滤层体可折叠，也可展开，从而具有收纳和展开的状态，收纳时结构小巧轻便，方便携带，展开时三者形成过滤腔供口鼻遮覆，得益于三折式结构，一定程度上提高了过滤腔的大小，增大了过滤腔面积，使口鼻呼吸的空间更大，更舒服，再结合滤芯的折叠波浪状结构，气体流动空
间更大，进而更大幅度地降低了呼吸阻力，提高口罩的透气效果，使人佩戴更舒适。
附图说明

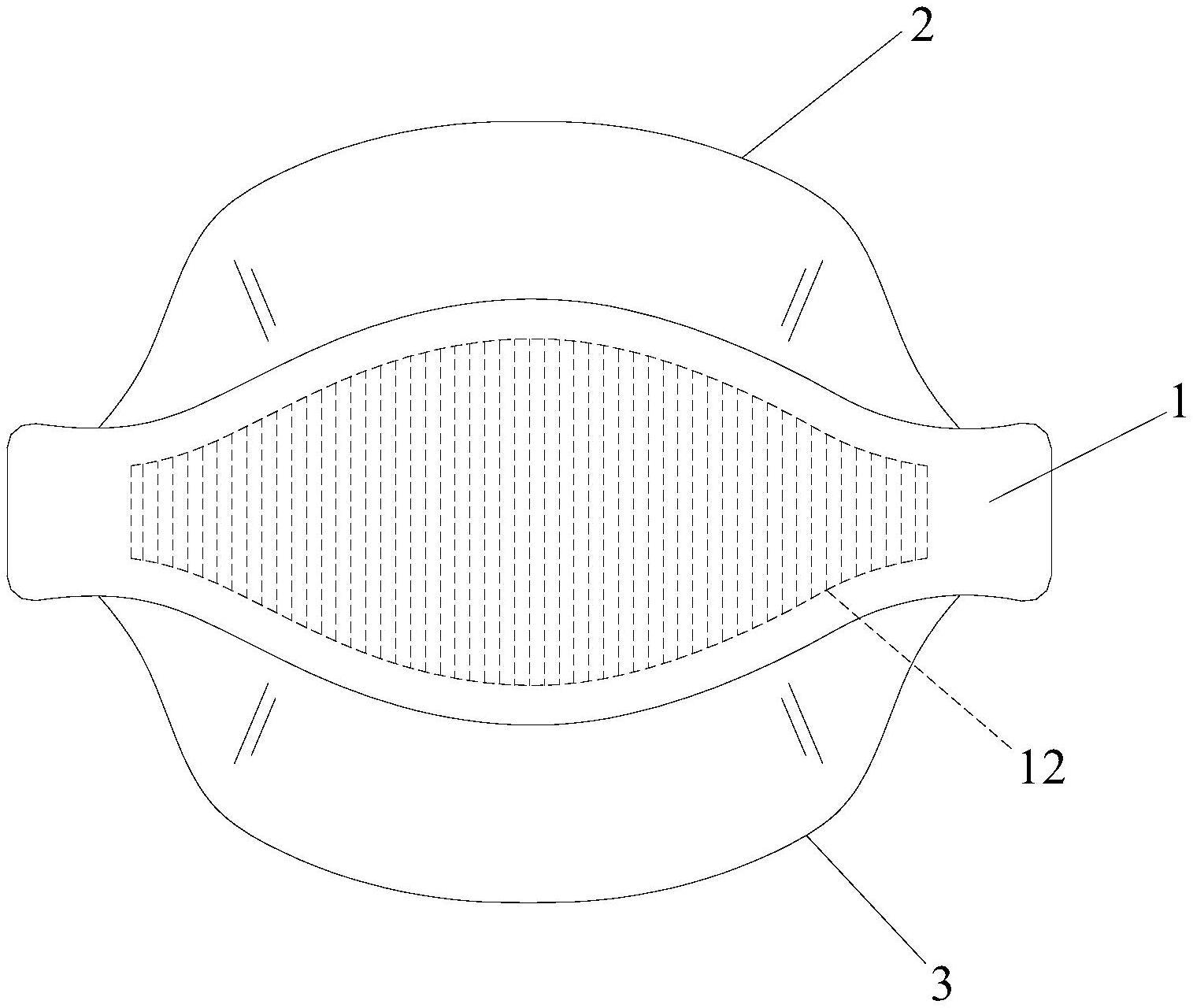

16.图1是本实用新型口罩的外侧结构示意图；
17.图2是本实用新型口罩的内侧结构示意图；
18.图3是本实用新型上片体向中间过滤层体翻折的结构示意图；
19.图4是本实用新型口罩完成收纳的结构示意图；
20.图5是本实用新型口罩的佩戴部为耳带的结构示意图；
21.图6是本实用新型口罩的佩戴部为头带的结构示意图；
22.图7是本实用新型中间过滤层体的分解示意图。
23.标号说明：
24.1、中间过滤层体；11、无纺布；12、滤芯；2、上片体；3、下片体；4、过滤腔；5、耳带；6、头带；7、海绵。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例是本实用新型的优选实施例，且不应被看作对其他实施例的排除。基于本实用新型实施例，本领域的普通技术人员在不作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.本实用新型提供一种三折式过滤口罩，如图1所示，包括中间过滤层体1及连接在中间过滤层体1上、下侧缘的上片体2和下片体3，上片体2和下片体3相对中间过滤层体1折叠或展开，如图2所示，展开后的上片体2、中间过滤层体1和下片体3在内侧围合成遮罩口鼻的过滤腔4，当该三折式过滤口罩需要收纳时，如图3所示，可以先将上片体2向中间过滤层体1进行折叠，然后如图4所示再将下片体3向中间过滤层体1折叠并折叠在上片体2上，从而下片体3、上片体2和中间过滤层体1三者相互折叠完成收纳，即所谓的三折式。三折式口罩在一定程度上增加了口罩的大小，同时增大了过滤腔4面积，既让人佩戴更舒适，也让呼吸空间更通畅。
27.在此基础上，本实用新型的中间过滤层体1还设计有滤芯12，滤芯12是通过多次折弯形成折叠波浪状以增加过滤腔4的过滤面积，根据压强p＝压力f/面积s，在f不变的情况下，增加s可以减少p的数值，在穿透阻力f不变的情况下，该折叠部分可通过折数和折高的控制实现成倍数的增加了空气通过的过滤面积s，可以减少压强p的数值，即减少呼吸阻力，令口罩的透气效果成倍数的增加。
28.在一优选实施例中，所述三折式过滤口罩各组成部分的材质如下：
29.中间过滤层体1：所述滤芯12的外侧和内侧分别设置无纺布11，如图7所示，外侧的无纺布11和内侧的无纺布11将滤芯12包裹形成所述中间过滤层体1，其中，所述滤芯的过滤材质不作限定，本实施例所述滤芯12优选采用熔喷布制成，滤芯12被包裹在两无纺布11之间，不仅不会出现滑移，而且结构简单，能保持良好的透气性。
30.此外，所述滤芯12的折弯方向为横向，如图1和图2所示，横向折叠的滤芯12提高了滤芯12的纵向抗弯性，能较好地克服中间过滤层体1佩戴时塌陷、无法定型的问题。
31.上片体2、下片体3：上片体2和下片体3为对称且相同的结构，上片体2和下片体3都为无纺布 过滤层 无纺布的层叠结构，过滤层可以采用平铺的熔喷布，因而上片体2和下片体3柔软且容易包裹人脸。
32.因此，本实用新型三折式过滤口罩采用的都是重量较轻的材料制成，而且结构简单、整洁，使得本实用新型三折式过滤口罩较为轻盈，方便携带。
33.本实用新型口罩的两侧设有佩戴部，佩戴方式可以任选以下其一设计：如图5所示，佩戴部可以是戴在耳部的左右耳带5，或者是图6所示的环绕头部的头带6，头带6的防护能力较好。
34.为便于口罩与人脸佩戴更贴合，如图2所示，所述上片体2的内面在鼻梁处设置塑形条(图未示出)，在塑形条的设计上进一步改进，所述塑形条上设有供鼻梁贴合的海绵7，海绵7柔软亲肤，使佩戴舒适。
35.所述中间过滤层体1为中部宽、两侧收窄的枣核形，一方面防止滤芯12在内部滑移，另一方面，与人脸贴合度高，防护能力佳，符合人体工学设计。
36.本实用新型的权利要求书、说明书及上述附图中，如使用术语“包括”、“具有”以及它们的变形，意图在于“包含但不限于”。
37.以上所述仅为本实用新型的较佳实施例，并非对本案设计的限制，凡依本案的设计关键所做的等同变化，均落入本案的保护范围。


技术特征：
1.一种三折式过滤口罩，其特征在于：包括中间过滤层体及连接在中间过滤层体上、下侧缘的上片体和下片体，上片体和下片体相对中间过滤层体折叠或展开，展开后的上片体、中间过滤层体和下片体围合成遮罩口鼻的过滤腔；中间过滤层体设有通过多次折弯形成折叠波浪状的滤芯以增加过滤腔的过滤面积。2.如权利要求1所述的一种三折式过滤口罩，其特征在于：该口罩的两侧设有佩戴部，佩戴部为左右耳带或环绕头部的头带。3.如权利要求1所述的一种三折式过滤口罩，其特征在于：所述滤芯的外侧和内侧分别设置无纺布，外侧的无纺布和内侧的无纺布将滤芯包裹形成所述中间过滤层体。4.如权利要求1或3所述的一种三折式过滤口罩，其特征在于：所述滤芯采用熔喷布制成。5.如权利要求1所述的一种三折式过滤口罩，其特征在于：所述滤芯的折弯方向为横向。6.如权利要求1所述的一种三折式过滤口罩，其特征在于：所述上片体的内面在鼻梁处设置塑形条。7.如权利要求6所述的一种三折式过滤口罩，其特征在于：所述塑形条上设有供鼻梁贴合的海绵。8.如权利要求1所述的一种三折式过滤口罩，其特征在于：所述中间过滤层体为中部宽、两侧收窄的枣核形。9.如权利要求1所述的一种三折式过滤口罩，其特征在于：所述上片体和下片体为对称且相同的结构。

技术总结
本实用新型公开一种三折式过滤口罩，包括中间过滤层体及连接在中间过滤层体上、下侧缘的上片体和下片体，上片体和下片体相对中间过滤层体折叠或展开，展开后的上片体、中间过滤层体和下片体围合成遮罩口鼻的过滤腔；中间过滤层体设有通过多次折弯形成折叠波浪状的滤芯以增加过滤腔的过滤面积。本实用新型具有上中下三片可展开和收折的罩体，不仅增加了口罩的大小，增大了过滤腔面积，让人佩戴更舒适，让呼吸空间更通畅，而且还设计有折叠滤芯，其折叠波浪状结构减少呼吸阻力，提升口罩的透气效果，整体结构都较为简单轻便，使人佩戴舒适。使人佩戴舒适。使人佩戴舒适。


技术研发人员：杨宪华
受保护的技术使用者：瓶子（厦门）科技有限公司
技术研发日：2023.05.18
技术公布日：2023/10/27
