一种遮阳伞的固定调节万向装置的制作方法-j9九游会真人

1.本实用新型涉及遮阳伞技术领域，特别涉及一种遮阳伞的固定调节万向装置。


背景技术：

2.遮阳伞作为一种露天遮阳工具使用非常的广泛，也非常方便，在人们外出旅游在沙滩或者在庭院休闲的草地上都可以使用遮阳伞来遮挡毒辣的阳光，防止长时间暴晒皮肤被晒伤。
3.现有的遮阳伞固定方式比较单一，一般是将伞柄插入配套的圆管伞套中，伞套的鸡爪状脚撑上用重物或者铁钉与地面固定，或者直接将伞固定在地面上，安装拆除较为麻烦，且在日照角度比较大的地区，不能随时调节伞的方向以及角度，使用不便，为此，我们提出一种遮阳伞的固定调节万向装置。


技术实现要素：

4.本实用新型的目的在于提供一种遮阳伞的固定调节万向装置，已解决上述背景技术中提出的问题。
5.为解决上述问题，本实用新型所采取的技术方案如下：
6.一种遮阳伞的固定调节万向装置，包括
7.遮阳机构，包括伞柄以及复位按钮，所述复位按钮设置于伞柄下端；
8.调节机构，包括第一连接块、活动按钮以及复位弹簧，所述第一连接块外表面设有通孔，所述伞柄与通孔连接，所述第一连接块外表面设有限位孔，所述活动按钮一端穿过限位孔与复位按钮活动连接，所述复位弹簧两端分别与第一连接块外表面以及活动按钮连接；
9.支撑机构，所述支撑机构与调节机构连接。
10.进一步地，所述遮阳机构还包括伞体，所述伞体设置于伞柄的上端。
11.进一步地，所述调节机构还包括第二连接块以及紧固旋钮，所述第一连接块与第二连接块活动连接，所述紧固旋钮设于第二连接块远离第一连接块一端。
12.进一步地，所述支撑机构包括内杆，所述内杆一端与第二连接块连接。
13.进一步地，所述支撑机构还包括外杆以及螺纹套筒，所述外杆上端外表面设有螺纹，所述外杆为中空结构且上端有缺口，所述螺纹套筒与外杆连接。
14.本实用新型与现有技术相比较，具有以下有益效果：
15.本实用新型通过设置活动按钮，与复位按钮配合，可以便于遮阳机构的拆卸连接。
16.本实用新型通过设置第一连接块与第二连接块，并通过紧固旋钮来进行松紧调节，便于调节支撑机构与遮阳机构的角度，从而使遮阳伞更能适应太阳不同角度。
17.本实用新型通过设置内杆以及外杆，便于调节装置高度，通过螺纹套筒来紧固，使用更加方便。
附图说明

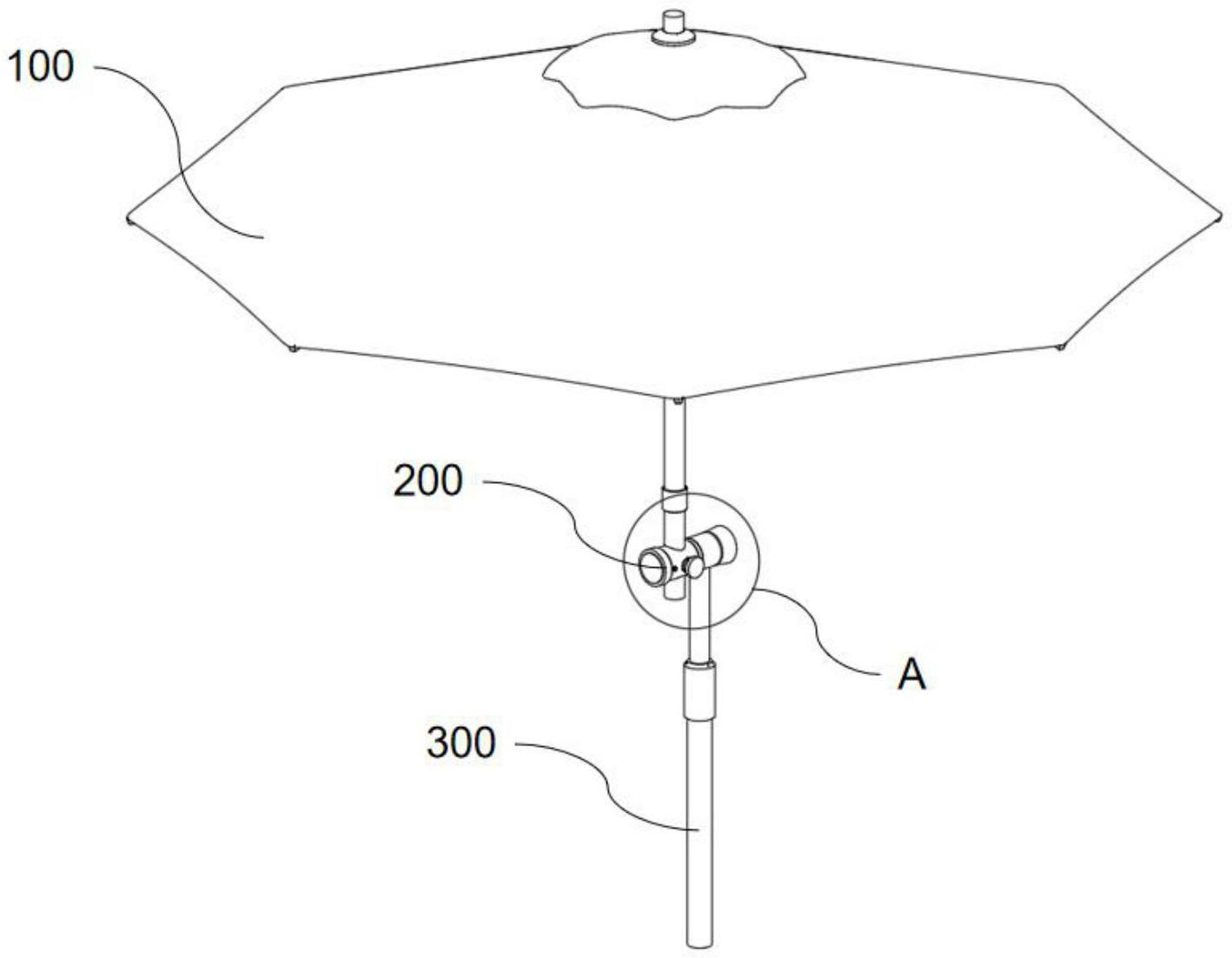

18.图1为一种遮阳伞的固定调节万向装置的外部整体结构示意图；
19.图2为一种遮阳伞的固定调节万向装置的正视图；
20.图3为伞柄与第一连接块连接示意图；
21.图4为图1中a处局部放大机构示意图。
22.图中：100、遮阳机构；101、伞体；102、伞柄；103、复位按钮；200、调节机构；201、第一连接块；202、活动按钮；203、复位弹簧；204、第二连接块；205、紧固旋钮；300、支撑机构；301、内杆；302、外杆；303、螺纹套筒。
具体实施方式
23.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
24.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
25.请参照图1—4所示，本实用新型为一种遮阳伞的固定调节万向装置，包括
26.遮阳机构100，包括伞柄102以及复位按钮103，复位按钮103设置于伞柄102下端；
27.调节机构200，包括第一连接块201、活动按钮202以及复位弹簧203，第一连接块201外表面设有通孔，伞柄102与通孔连接，第一连接块201外表面设有限位孔，活动按钮202一端穿过限位孔与复位按钮103活动连接，复位弹簧203两端分别与第一连接块201外表面以及活动按钮202连接；在需要将伞柄102拆下时，按下活动按钮202使其将复位按钮103顶出限位孔，即可将伞柄102拆下；
28.支撑机构300，支撑机构300与调节机构200连接。
29.使用时，按住复位按钮103并将伞柄102插入第一连接块201的通孔中，调节紧固旋钮205，使第一连接块201与第二连接块204松开，即可调节支撑机构300与遮阳机构100的角度，然后再拧紧紧固旋钮205使其固定，转松螺纹套筒303，即可调节内杆301与外杆302的位置，进而调节装置的高度，再拧紧螺纹套筒303使内杆301与外杆302固定即可使用。
30.遮阳机构100还包括伞体101，伞体101设置于伞柄102的上端。
31.为了方便调节第一连接块201与第二连接块204的角度，调节机构200还包括第二连接块204以及紧固旋钮205，第一连接块201与第二连接块204活动连接，紧固旋钮205设于第二连接块204远离第一连接块201一端。
32.支撑机构300包括内杆301、外杆302以及螺纹套筒303，内杆301一端与第二连接块204连接，外杆302上端外表面设有螺纹，外杆302为中空结构且上端有缺口，螺纹套筒303与外杆302连接，通过螺纹套筒303可以控制内杆301与外杆302的相对位置，从而实现长度的调节。
33.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还
会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。


技术特征：
1.一种遮阳伞的固定调节万向装置，其特征在于：包括遮阳机构(100)，包括伞柄(102)以及复位按钮(103)，所述复位按钮(103)设置于伞柄(102)下端；调节机构(200)，包括第一连接块(201)、活动按钮(202)以及复位弹簧(203)，所述第一连接块(201)外表面设有通孔，所述伞柄(102)与通孔连接，所述第一连接块(201)外表面设有限位孔，所述活动按钮(202)一端穿过限位孔与复位按钮(103)活动连接，所述复位弹簧(203)两端分别与第一连接块(201)外表面以及活动按钮(202)连接；支撑机构(300)，所述支撑机构(300)与调节机构(200)连接。2.根据权利要求1所述的一种遮阳伞的固定调节万向装置，其特征在于：所述遮阳机构(100)还包括伞体(101)，所述伞体(101)设置于伞柄(102)的上端。3.根据权利要求1所述的一种遮阳伞的固定调节万向装置，其特征在于：所述调节机构(200)还包括第二连接块(204)以及紧固旋钮(205)，所述第一连接块(201)与第二连接块(204)活动连接，所述紧固旋钮(205)设于第二连接块(204)远离第一连接块(201)一端。4.根据权利要求3所述的一种遮阳伞的固定调节万向装置，其特征在于：所述支撑机构(300)包括内杆(301)，所述内杆(301)一端与第二连接块(204)连接。5.根据权利要求4所述的一种遮阳伞的固定调节万向装置，其特征在于：所述支撑机构(300)还包括外杆(302)以及螺纹套筒(303)，所述外杆(302)上端外表面设有螺纹，所述外杆(302)为中空结构且上端有缺口，所述螺纹套筒(303)与外杆(302)连接。

技术总结
本实用新型公开了一种遮阳伞的固定调节万向装置，涉及遮阳伞技术领域，本实用新型包括遮阳机构，复位按钮设置于伞柄下端；第一连接块外表面设有通孔，伞柄与通孔连接，第一连接块外表面设有限位孔，活动按钮一端穿过限位孔与复位按钮活动连接，复位弹簧两端分别与第一连接块外表面以及活动按钮连接；支撑机构与调节机构连接。本实用新型通过设置活动按钮，与复位按钮配合，可以便于遮阳机构的拆卸连接，通过设置第一连接块与第二连接块，并通过紧固旋钮来进行松紧调节，便于调节支撑机构与遮阳机构的角度，从而使遮阳伞更能适应太阳不同角度，通过设置内杆以及外杆，便于调节装置高度，通过螺纹套筒来紧固，使用更加方便。使用更加方便。使用更加方便。


技术研发人员：张艳林
受保护的技术使用者：张艳林
技术研发日：2023.06.28
技术公布日：2023/10/27
