1.本实用新型属于数据信息存储技术领域，具体为一种具有防水结构的数据信息存储装置。


背景技术：

2.数据信息存储对象包括数据流在加工过程中产生的临时文件或加工过程中需要查找的信息，以某种格式记录在计算机内部或外部存储介质上，企业在对大量数据信息进行存储方便调取数据一般是将数据信息存储在服务器中。
3.现有的数据信息存储装置作为电子设备存储大量数据信息时，在不小心被水淋湿后容易发生故障，导致数据信息存储装置损坏，使数据信息丢失，因此，需要进行改进。


技术实现要素：

4.为了克服上述缺陷，本实用新型提供了一种具有防水结构的数据信息存储装置，解决了现有的数据信息存储装置在存储数据信息时被水淋湿容易损坏造成数据信息丢失的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种具有防水结构的数据信息存储装置，包括放置箱，所述放置箱内部设有服务器，所述放置箱后侧顶部的中央位置处镶嵌安装有散热机构，所述放置箱顶部的前侧固定安装有动力机构，所述动力机构包括卷筒轴，所述卷筒轴表面设有塑料挡水膜，所述卷筒轴的两端分别设有支撑板，且卷筒轴的两端通过轴承与支撑板连接，一组所述支撑板远离卷筒轴一侧的底部固定安装有安装底板，所述安装底板顶部固定安装有动力电机，所述卷筒轴的一端穿过支撑板与动力电机的输出端固定连接，所述放置箱前侧的两侧固定安装有移动机构，所述移动机构包括安装架，所述安装架的内部固定安装有滑杆，所述滑杆位于安装架内部的表面滑动安装有移动块，两组所述移动块之间固定安装有连接杆，且连接杆的表面顶部与塑料挡水膜的一端固定连接。
6.作为本实用新型的进一步方案：所述放置箱包括箱体，所述箱体内部固定安装有放置架，且放置架内部插入有多组服务器。
7.作为本实用新型的进一步方案：所述箱体前侧的顶部和底部设有卡槽，所述箱体内部前侧的两侧转动安装有门板。
8.作为本实用新型的进一步方案：所述门板的侧边设有橡胶圈，且橡胶圈与卡槽相对应。
9.作为本实用新型的进一步方案：所述散热机构包括框架，所述框架内部的一侧固定安装有安装板，所述框架内部远离安装板的一侧固定安装有网板。
10.作为本实用新型的进一步方案：所述安装板位于框架内部的一侧中央位置处固定安装有散热电机，所述散热电机的输出端固定安装有扇叶。
11.与现有技术相比，本实用新型的有益效果在于：
12.1、该具有防水结构的数据信息存储装置，通过设置动力机构和移动机构，在将服
务器放置在放置箱内部后，启动动力电机带动卷筒轴转动，在连接杆的重力作用下使两组移动块在滑杆表面下滑，带动塑料挡水膜覆盖在放置箱表面，避免液体通过门板进入放置箱内部浸湿服务器。
13.2、该具有防水结构的数据信息存储装置，通过设置放置箱和散热机构，在将服务器放置在放置架内部后，当服务器开始工作时会产生大量的热量，启动散热电机带动扇叶进行转动，使箱体内部的空气与外界环境的空气进行流通，将服务器工作产生的热量散出，避免热量在箱体内部聚集，使服务器温度升高。
附图说明
14.图1为本实用新型立体的结构示意图；

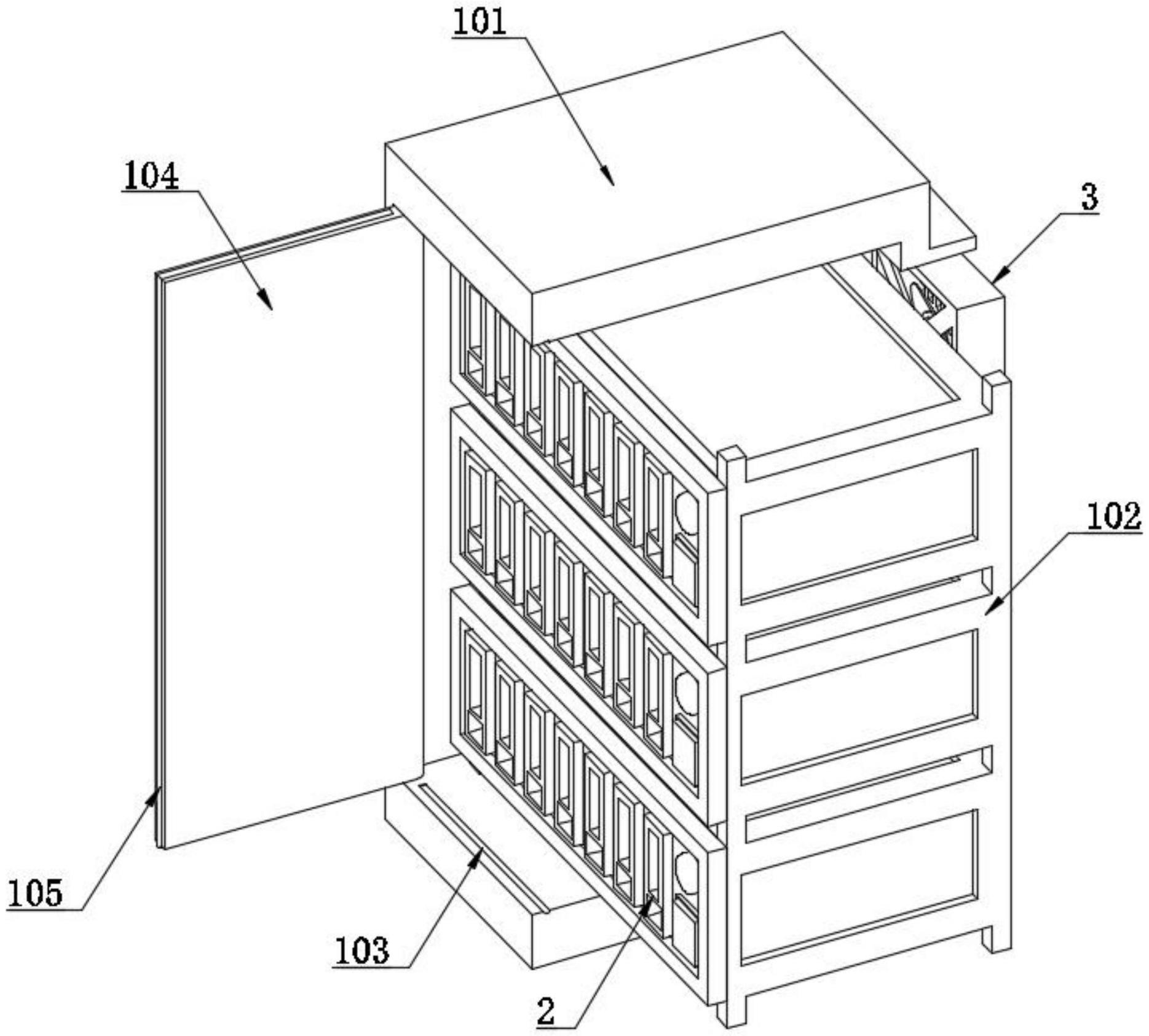

15.图2为本实用新型放置箱立体的剖视结构示意图；
16.图3为本实用新型动力结构和移动机构立体的剖视结构示意图；
17.图4为本实用新型散热机构立体的剖视结构示意图；
18.图中：1、放置箱；101、箱体；102、放置架；103、卡槽；104、门板；105、橡胶圈；2、服务器；3、散热机构；301、框架；302、安装板；303、网板；304、散热电机；305、扇叶；4、动力机构；401、卷筒轴；402、塑料挡水膜；403、支撑板；404、安装底板；405、动力电机；5、移动机构；501、安装架；502、滑杆；503、移动块；504、连接杆。
具体实施方式
19.下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
20.如图1-4所示，本实用新型提供一种技术方案：一种具有防水结构的数据信息存储装置，包括放置箱1，放置箱1内部设有服务器2，放置箱1后侧顶部的中央位置处镶嵌安装有散热机构3，放置箱1顶部的前侧固定安装有动力机构4，动力机构4包括卷筒轴401，卷筒轴401表面设有塑料挡水膜402，卷筒轴401的两端分别设有支撑板403，且卷筒轴401的两端通过轴承与支撑板403连接，一组支撑板403远离卷筒轴401一侧的底部固定安装有安装底板404，安装底板404顶部固定安装有动力电机405，卷筒轴401的一端穿过支撑板403与动力电机405的输出端固定连接，放置箱1前侧的两侧固定安装有移动机构5，移动机构5包括安装架501，安装架501的内部固定安装有滑杆502，滑杆502位于安装架501内部的表面滑动安装有移动块503，两组移动块503之间固定安装有连接杆504，且连接杆504的表面顶部与塑料挡水膜402的一端固定连接，在将服务器2放置在放置箱1内部后，启动动力电机405带动卷筒轴401转动，在连接杆504的重力作用下使两组移动块503在滑杆502表面下滑，带动塑料挡水膜402覆盖在放置箱1表面。
21.放置箱1包括箱体101，箱体101内部固定安装有放置架102，且放置架102内部插入有多组服务器2，通过放置架102确保多组服务器2之间在放置时存在空隙，方便对服务器2进行散热。
22.箱体101前侧的顶部和底部设有卡槽103，箱体101内部前侧的两侧转动安装有门板104。门板104的侧边设有橡胶圈105，且橡胶圈105与卡槽103相对应，转动门板104使橡胶圈105卡入对应的卡槽103内部，将门板104固定在箱体101内部。
23.散热机构3包括框架301，框架301内部的一侧固定安装有安装板302，框架301内部
远离安装板302的一侧固定安装有网板303。安装板302位于框架301内部的一侧中央位置处固定安装有散热电机304，散热电机304的输出端固定安装有扇叶305，启动散热电机304带动扇叶305进行转动，使箱体101内部的空气与外界环境的空气进行流通，将服务器2工作产生的热量散出。
24.本实用新型的工作原理为：
25.将多组服务器2放置在放置架102内部后，转动门板104使橡胶圈105卡入对应的卡槽103内部，将门板104固定在箱体101内部，启动动力电机405带动卷筒轴401转动，在连接杆504的重力作用下使两组移动块503在滑杆502表面下滑，带动塑料挡水膜402覆盖在放置箱1表面，同时启动散热电机304带动扇叶305进行转动，使箱体101内部的空气与外界环境的空气进行流通，将服务器2工作产生的热量散出；
26.在需要对服务器2进行操作时，控制动力电机405反转带动卷筒轴401卷动塑料挡水膜402，在塑料挡水膜402的带动下连接杆504带动两组移动块503在滑杆502表面上移，使塑料挡水膜402不再覆盖放置箱1表面，打开门板104对服务器2进行操作。
27.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。
28.上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
