1.本实用新型涉及梳柄技术领域,具体是指一种带有清洁尾针的可拆卸梳柄。
背景技术:2.梳子是用来梳理头发的一种工具,随着社会的发展,梳子设计成了多种多样的,为了便于适应不同的梳子,现有的梳子头部和手柄等结构都设计成了可以拆卸更换的,以便于更换不同的梳子头,但是这种可以拆卸式的梳子,在更换后,梳子上的毛发需要清理之后再进行收纳,在清理的时候就需要找比较尖锐的东西把毛发从梳子齿上剃除掉,但是有时候找这种尖锐的东西的时候很不好找,因此就比较麻烦;
3.因此,针对上述描述的技术问题亟需一种带有清洁尾针的可拆卸梳柄。
技术实现要素:4.本实用新型要解决的技术问题是克服上述技术的缺陷,提供一种带有清洁尾针的可拆卸梳柄。
5.为解决上述技术问题,本实用新型提供的技术方案为一种带有清洁尾针的可拆卸梳柄:包括手柄和尾针,所述手柄内部设有贯穿手柄的中孔,所述中孔的直径从手柄尾部到中上部逐渐缩小,所述手柄尾部中孔内壁上对称设有滑槽,所述滑槽向手柄中部延伸,所述尾针和滑槽滑动配合,所述尾针越往滑槽内移动,固定的越牢固;
6.所述尾针包括圆环、尾盖和针头,所述尾盖上设有连接柱,所述连接柱上设有圆环,所述圆环的另一侧设有针头,所述圆环上对称设有滑板,所述滑板和对应的滑槽滑动配合。
7.作为改进,所述手柄尾部设有贯穿手柄圆孔。
8.作为改进,所述手柄头部设有防滑纹。
9.作为改进,所述手柄头部中孔内壁上设有卡板。
10.本实用新型与现有技术相比的优点在于:设有尾针,在更换梳子头部之后,可以用尾针清理掉梳子齿上的毛发,尾针上有圆环,这样可以把一个指头插进圆环内,在清理的时候便于用力,当使用之后,可以把尾针通过滑板和对应的滑槽滑动配合,把尾针安装进手柄尾部的中孔内,这样就能把尾针收纳到手柄中,比较方便,使用的时候就能及时的取出,不使用的时候就可以收纳到手柄内部,不易丢失。
附图说明
11.图1是本实用新型一种带有清洁尾针的可拆卸梳柄的前视图。
12.图2是本实用新型一种带有清洁尾针的可拆卸梳柄的左视图。
13.图3是本实用新型一种带有清洁尾针的可拆卸梳柄的第一立体图。
14.图4是本实用新型一种带有清洁尾针的可拆卸梳柄的第二立体图。
15.图5是本实用新型一种带有清洁尾针的可拆卸梳柄的第三立体图。

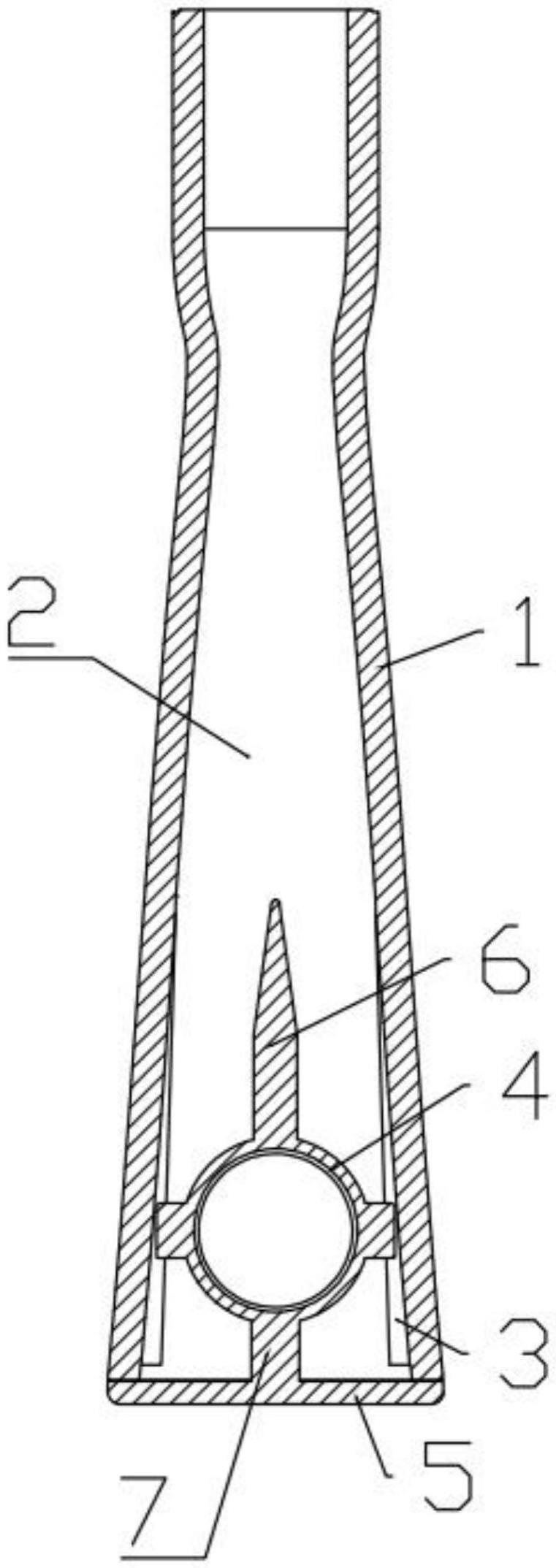

16.图6是图1中a-a处的剖视图。
17.图7是图2中b-b处的剖视图。
18.如图所示:
19.1、手柄,2、中孔,3、滑槽,4、圆环,5、尾盖,6、针头,7、连接柱,8、滑板,9、圆孔,10、防滑纹,11、卡板。
具体实施方式
20.为使本实用新型实施例的目的、技术方案和优点更加清楚,下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
21.结合附图1-7,一种带有清洁尾针的可拆卸梳柄,包括手柄1和尾针,所述手柄1内部设有贯穿手柄1的中孔2,所述中孔2的直径从手柄1尾部到中上部逐渐缩小,所述手柄1尾部中孔2内壁上对称设有滑槽3,所述滑槽3向手柄1中部延伸,所述尾针和滑槽3滑动配合,所述尾针越往滑槽3内移动,固定的越牢固;
22.所述尾针包括圆环4、尾盖5和针头6,所述尾盖5上设有连接柱7,所述连接柱7上设有圆环4,所述圆环4的另一侧设有针头6,所述圆环4上对称设有滑板8,所述滑板8和对应的滑槽3滑动配合。
23.所述手柄1尾部设有贯穿手柄1圆孔9。
24.所述手柄1头部设有防滑纹10。
25.所述手柄1头部中孔2内壁上设有卡板11。
26.本实用新型在具体实施时,使用时,可以把尾针从手柄1内取出,随后可以把一个手指插进圆环4内,在清理的时候便于用力,然后用针头6剃除梳子齿上的毛发,当使用之后,可以把尾针上的滑板8和对应的滑槽3滑动配合,把尾针推进手柄1尾部的中孔2内,这样就能把尾针收纳到手柄1中,比较方便,而且中孔2的直径从手柄1尾部到中上部逐渐缩小,尾针越往滑槽3内移动,固定的越牢固,使用的时候就能及时的取出,不使用的时候就可以收纳到手柄1内部,不易丢失;
27.可以把手柄1通过头部的中孔2安装在梳子头部上,手柄1头部中孔2内壁上设有卡板11,能更好的和梳子头部固定。
28.在本实用新型实施例的描述中,需要说明的是,若出现术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,或者是该实用新型产品使用时惯常摆放的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”等仅用于区分描述,而不能理解为指示或暗示相对重要性。
29.此外,若出现术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂,而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平,并不是表示该结构一定要完全水平,而是可以稍微倾斜。
30.在本实用新型实施例的描述中,“多个”代表至少2个。
31.在本实用新型实施例的描述中,还需要说明的是,除非另有明确的规定和限定,若出现术语“设置”、“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。
32.以上对本实用新型及其实施方式进行了描述,这种描述没有限制性,附图中所示的也只是本实用新型的实施方式之一,实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示,在不脱离本实用新型创造宗旨的情况下,不经创造性的设计出与该技术方案相似的结构方式及实施例,均应属于本实用新型的保护范围。
技术特征:1.一种带有清洁尾针的可拆卸梳柄,其特征在于:包括手柄(1)和尾针,所述手柄(1)内部设有贯穿手柄(1)的中孔(2),所述中孔(2)的直径从手柄(1)尾部到中上部逐渐缩小,所述手柄(1)尾部中孔(2)内壁上对称设有滑槽(3),所述滑槽(3)向手柄(1)中部延伸,所述尾针和滑槽(3)滑动配合,所述尾针越往滑槽(3)内移动,固定的越牢固;所述尾针包括圆环(4)、尾盖(5)和针头(6),所述尾盖(5)上设有连接柱(7),所述连接柱(7)上设有圆环(4),所述圆环(4)的另一侧设有针头(6),所述圆环(4)上对称设有滑板(8),所述滑板(8)和对应的滑槽(3)滑动配合。2.根据权利要求1所述的一种带有清洁尾针的可拆卸梳柄,其特征在于:所述手柄(1)尾部设有贯穿手柄(1)圆孔(9)。3.根据权利要求1所述的一种带有清洁尾针的可拆卸梳柄,其特征在于:所述手柄(1)头部设有防滑纹(10)。4.根据权利要求1所述的一种带有清洁尾针的可拆卸梳柄,其特征在于:所述手柄(1)头部中孔(2)内壁上设有卡板(11)。
技术总结本实用新型公开了一种带有清洁尾针的可拆卸梳柄,包括手柄和尾针,手柄内部设有贯穿手柄的中孔,中孔的直径从手柄尾部到中上部逐渐缩小,手柄尾部中孔内壁上对称设有滑槽,滑槽向手柄中部延伸,尾针和滑槽滑动配合,尾针越往滑槽内移动,固定的越牢固;尾针包括圆环、尾盖和针头,尾盖上设有连接柱,连接柱上设有圆环,圆环的另一侧设有针头,圆环上对称设有滑板,滑板和对应的滑槽滑动配合。滑板和对应的滑槽滑动配合。滑板和对应的滑槽滑动配合。
技术研发人员:李先锋
