贴合面罩装置的制作方法

1.本技术涉及医疗专业和其他领域中用于防止细菌、病毒、灰尘和碎屑进入呼吸系统的个人防护设备领域,更具体地涉及一种新型面罩,该面罩配有扁平且贴合的鼻梁部分,该鼻梁部分有助于佩戴者更好的视线清晰度,从而在佩戴时向下和透过面罩观看。


背景技术:

2.众所周知,个人防护装备(ppe)包括能有效减少使用者与潜在危险环境接触的一系列物品。诸如口罩、手套、罩衣、面罩等物品的使用对于传统上已知需要使用这些设备的医务人员来说是至关重要的,以确保他们保持健康并能够治疗新患者。
3.不幸的是,如今传统上可用的面罩在提供保护的同时通常也给使用者带来了障碍。由于它们附着和吻合至使用者面部的方式的本质,以一种尺寸适用于所有使用者,佩戴者的视线经常由于面罩本身而被部分遮挡,即当使用者向下看时。这使得佩戴面罩很麻烦,甚至会在工作中造成错误,例如在外科手术中,外科医生需要小心地向下看,以确保准确使用他或她的手。如果有一种面罩保持有效和舒适的同时,还可以最小化或消除面罩对佩戴者视线的阻碍,那么佩戴者会发现他或她的工作更容易准确地完成,并且视线不会受到阻碍。
4.因此,需要一种新型面罩装置,其配置为在使用者视线内(即当他或她向下看时),减少或消除面罩的材料。这种装置优选配备有以不同角度设置的多个分段,以便有效地附着和覆盖佩戴者的鼻梁以及口腔和下巴区域。


技术实现要素:

5.本技术是一种面罩装置,该面罩装置被配置为构造性地附着到使用者的面部,使得他或她的视线在向下看时不被遮挡。该装置配备有至少两个分段:鼻梁段和口腔段。一些实施例展示了设置在口腔段下方的第三分段,该第三分段被配置成在佩戴时朝向使用者的下巴和/或颈部吻合。
6.附图的以下简要和详细描述是为了解释本技术的可能实施例,但不是为了限制本技术的范围,如本发明内容部分所述。
附图说明
7.并入本文并构成说明书一部分的附图示出了本技术,并与说明书一起进一步用于解释本技术的原理,并使相关领域的技术人员能够制造和使用本技术。
8.参照附图将更好地理解本技术,其中:

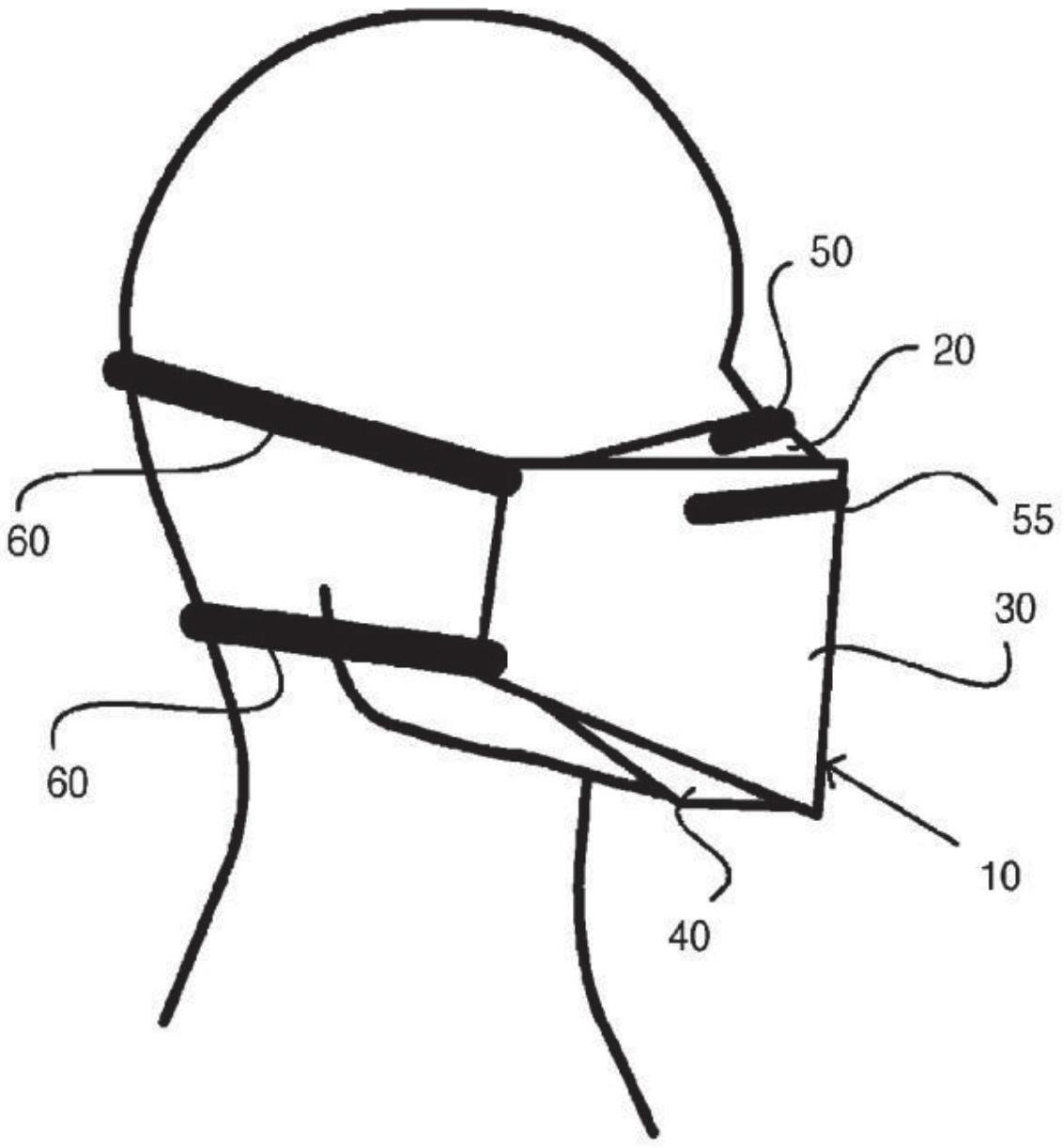

9.图1示出本技术的面罩装置的优选实施例从侧部所示的示意图。
10.图2示出本技术的面罩装置的第二实施例从侧部所示的示意图。
11.图3示出本技术的面罩装置的第三实施例从侧部所示的示意图。
具体实施方式
12.本说明书公开了包含本技术特征的一个或多个实施例。所公开的实施例仅仅举例说明了本技术。本技术的范围不限于公开的实施例。
13.说明书中对“一个实施例”、“实施例”、“示例实施例”等的引用,表示所描述的实施例可以包括特定的特征、结构或特性,但是并不是每个实施例都必须包括该特定的特征、结构或特性。此外,这样的词语不一定指同一实施例。此外,当结合实施例描述特定特征、结构或特性时,无论是否明确描述,结合其他实施例实现这种特征、结构或特性都在本领域技术人员的知识范围内。
14.本技术是一种面罩(10),其配置为佩戴在使用者的面部上,以防止病毒和细菌的传播,以及最大限度地减少灰尘和碎片的吸入。面罩(10)优选配有三个分段:鼻梁段(20)、口腔段(30)和下巴段(40),如图1所示。鼻梁段(20)配置为位于使用者的鼻梁之上。鼻梁支撑件(50)优选地嵌入面罩(10)的鼻梁段(20)的材料内。鼻梁支撑件(50)优选为柔韧或半柔韧的金属或塑料片,一旦其被调整为使用者鼻梁的形状,其就理想地保持该形状。类似地,主支撑件(55)位于鼻梁支撑件(50)的下方,并且被配置成帮助面罩(10)作为整体附着到鼻子的侧面,并且确保面罩(10)紧密地保持在如图1所示的优选位置。
15.鼻梁段(20)设置成与口腔段(30)连通,并且优选以钝角邻接口腔段。如图1所示,口腔段(30)优选与鼻梁段(20)部分重叠,这有助于确保佩戴时充分覆盖使用者的鼻尖。类似地,下巴段(40)设置成与口腔段(30)连通,并以类似的角度邻接口腔段(30)。然而,下巴段(40)优选地被配置成向外并远离口腔段(30)延伸。
16.固定带(60)位于面罩(10)的侧面上,并被配置成确保面罩(10)保持覆盖在使用者鼻子和嘴巴的适当位置。固定带(60)优选由弹性材料制成,并且长度可以调节。此外,应该理解的是,固定带(60)可以被配置成围绕使用者的头的后部延伸,或者可以被配置成环绕使用者的耳朵,以确保面罩(10)充分地保持在使用者的面部。
17.在本技术的一些实施例中,面罩上只有鼻梁段(20)和口腔段(30)。在这样的实施例中,口腔段(30)优选地是锥形的,使得在佩戴时其朝向使用者的下巴向下倾斜。
18.应该理解的是,本技术的装置优选地由耐用的网状材料制成,适于过滤包括病毒、细菌、花粉、霉菌、灰尘和其它碎屑的污染物。本技术的一些实施例可以配备有多层材料,在多层材料之间设置有(永久的或可移除的)专门的过滤插件。
19.图2和图3描述了本技术的可选实施例。如图3所示,存在一体或结合支撑件(70),而不是本技术优选实施例的分开的鼻梁支撑件(50)和主支撑件(55)。结合支撑件(70)优选地被配置成沿着面罩的侧面延伸,使其接近面罩(10)的固定带(50)和口腔段(30)的连接处。在这样的实施例中,面罩的分段的轮廓被软化,以获得更圆的外观,然而,在图2和图3所示的两个可选实施例中,鼻梁段(20)和口腔段(30)仍然存在于该装置的结构内。如图3所示,结合支撑件(70)呈现出将鼻梁支撑件和主支撑件与单个一体支撑件结合的锐角,该单个一体支撑件被称为结合支撑件(70)。
20.应当理解,本技术是一种用于使用者面部的面罩装置,其具有面罩本体、设置在使用者面部前方的所述面罩本体上的可延展的第一支撑件、设置在使用者面部前方的所述面罩本体上的可延展的第二支撑件,其中所述第一支撑件和所述第二支撑件被配置成将所述面罩本体保持抵靠于使用者,其中所述第一支撑件和所述第二支撑件为分段,其中所述第
一支撑件设置在所述第二支撑件上方的所述面罩本体上,其中所述第一支撑件和所述第二支撑件等距离地设置在所述面罩本体的右侧和所述面罩本体的左侧之间,其中所述第一支撑件和所述第二支撑件朝向所述面罩本体的上半部设置,其中所述第一支撑件和所述第二支撑件彼此相邻设置,其中所述面罩本体具有第一段和第二段,并且其中所述第一支撑件设置在所述第一段上,所述第二支撑件设置在所述第二段上。
21.此外应当理解,本技术是一种用于使用者面部的面罩装置,如图所示,该面罩装置具有面罩本体、所述面罩本体的第一区域、所述面罩本体的第二区域、所述面罩本体的第三区域、设置在所述第一区域和所述第二区域之间的第一支撑件以及设置在所述第二区域和所述第三区域之间的第二支撑件。
22.在图示了本技术之后,应当理解,可以在不脱离本技术本质的情况下可实现各种调整和版本。此外,应当理解的是,本技术不仅限于上述实施例中描述的本技术,而是进一步包括本技术范围内的任何和所有实施例。
23.本技术的具体实施例的前述描述是为了说明和描述目的而提出的。它们并没有穷举或将本技术限制为公开的精确形式,显然,根据上述教导,许多修改和变化都是可能的。选择和描述示例性实施例是为了最好地解释本技术的原理及其实际应用,从而使本领域技术人员能够最好地利用本技术和具有各种修改的各种实施例,以适合预期的特定用途。
