1.本实用新型属于服装制造领域,特别是涉及一种花边粘合装置。
背景技术:2.服饰制造是对服装进行生产以及制造的统称,在制造时分别需要使用多种不同的装置来对衣物进行裁剪、缝合、染色等操作,其目的都是为了使衣服更加美观,花边作为衣服的装饰材料,固定方式包括缝制和粘合,两种方式都各有优缺点。
3.对比申请号为2022216782102的中国专利,公开了一种服饰制造的花边粘合装置,包括有台架、固定板、卷绕筒和碾压机构,台架的右部上侧连接有固定板,固定板的前侧转动式设有用于放置双面胶带的卷绕筒,台架上设有用于使得花边粘合在衣物上的碾压机构。
4.上述专利使用时需要用手动拖动衣物,操作繁琐,不能自动粘合花边。因此要设计一种新的设备,本实用新型通过电力驱动进行移动点胶和碾压的设置,实现了自动粘合花边;通过风扇吹动热熔胶冷却的设置,提高了花边粘合速度;通过压板压紧来固定衣物的设置,使花边粘合位置更加准确。
技术实现要素:5.本实用新型的目的在于提供一种花边粘合装置,以解决上述背景技术中提出的问题。
6.为实现上述目的,本实用新型提供如下技术方案:
7.一种花边粘合装置,包括用于放置衣物并提供支撑的机架装置,还包括所述机架装置上安装的用于将旋转运动转换为直线运动的动力装置,所述动力装置下面安装有用于使热熔胶加热融化并滴落在衣物上的点胶装置,所述点胶装置一侧安装有用于碾压花边并加速热熔胶冷却粘合的碾压装置;所述动力装置包括第一电机,所述第一电机一侧安装有丝杆,所述丝杆上安装有滑块;所述点胶装置包括固定套,所述固定套下面安装有胶筒,所述胶筒下面设置有加热筒,所述加热筒下面设置有出胶管;所述碾压装置包括碾压筒,所述碾压筒两侧对称安装有两条连接板,所述连接板之间安装有插杆,所述连接板一侧安装有固定板,所述固定板下面安装有第二电机,所述第二电机下面安装有扇叶。
8.进一步地:所述机架装置包括工作台,所述工作台上设置有支撑板,所述支撑板之间安装有导轨,所述支撑板一侧设置有机箱,所述工作台上面设置有若干压板。
9.进一步地:所述丝杆与所述第一电机平键连接,所述丝杆与所述机架装置轴承连接,所述滑块上开有t形槽。
10.进一步地:所述胶筒与所述固定套螺纹连接。
11.进一步地:所述扇叶采用软硅胶材质。
12.进一步地:所述导轨截面为t形,所述支撑板为两半式结构。
13.进一步地:所述压板采用磁吸式。
14.与现有技术相比,本实用新型的有益效果是:
15.1、通过电力驱动进行移动点胶和碾压的设置,实现了自动粘合花边;
16.2、通过风扇吹动热熔胶冷却的设置,提高了花边粘合速度;
17.3、通过压板压紧来固定衣物的设置,使花边粘合位置更加准确。
附图说明

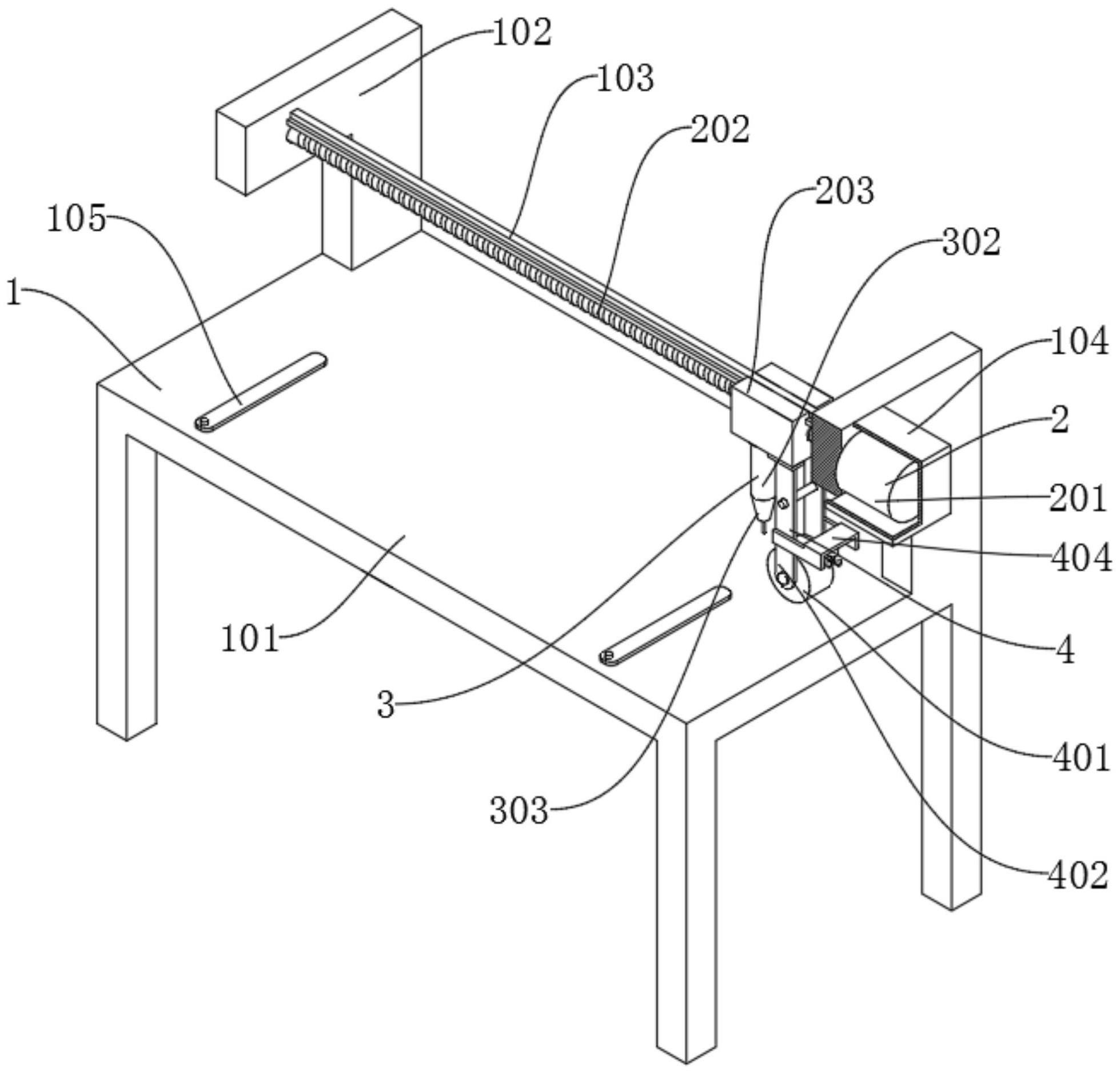

18.图1是本实用新型所述一种花边粘合装置的结构示意图;
19.图2是本实用新型所述一种花边粘合装置的机架装置轴测图;
20.图3是本实用新型所述一种花边粘合装置的动力装置轴测图;
21.图4是本实用新型所述一种花边粘合装置的点胶装置轴测图;
22.图5是本实用新型所述一种花边粘合装置的碾压装置轴测图。
23.附图标记中:1、机架装置;101、工作台;102、支撑板;103、导轨;104、机箱;105、压板;2、动力装置;201、第一电机;202、丝杆;203、滑块;3、点胶装置;301、固定套;302、胶筒;303、加热筒;304、出胶管;4、碾压装置;401、碾压筒;402、连接板;403、插杆;404、固定板;405、第二电机;406、扇叶。
具体实施方式
24.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
25.请参阅图1-图5,包括用于放置衣物并提供支撑的机架装置1,还包括机架装置1上安装的用于将旋转运动转换为直线运动的动力装置2,动力装置2下面安装有用于使热熔胶加热融化并滴落在衣物上的点胶装置3,点胶装置3一侧安装有用于碾压花边并加速热熔胶冷却粘合的碾压装置4。
26.本实施例中:机架装置1包括工作台101,工作台101上设置有支撑板102,支撑板102之间安装有导轨103,支撑板102一侧设置有机箱104,工作台101上面设置有两个压板105,导轨103截面为t形,支撑板102为两半式结构,压板105采用磁吸式,将衣服放在工作台101上,使需要粘合花边的部分对齐导轨103,使用压板105通过磁吸作用压紧衣服,以此固定衣服,支撑板102通过机箱104支撑第一电机201;
27.本实施例中:动力装置2包括第一电机201,第一电机201一侧安装有丝杆202,丝杆202上安装有滑块203,丝杆202与第一电机201平键连接,丝杆202与机架装置1轴承连接,滑块203上开有t形槽,第一电机201驱动丝杆202转动,丝杆202推动滑块203沿导轨103做直线运动;
28.本实施例中:点胶装置3包括固定套301,固定套301下面安装有胶筒302,胶筒302下面设置有加热筒303,加热筒303下面设置有出胶管304,胶筒302与固定套301螺纹连接,固定套301支撑胶筒302,加热筒303加热将胶筒302里的热熔胶融化通过出胶管304滴落在衣物上;
29.本实施例中:碾压装置4包括碾压筒401,碾压筒401两侧对称安装有两条连接板
402,连接板402之间安装有插杆403,连接板402一侧安装有固定板404,固定板404下面安装有第二电机405,第二电机405下面安装有扇叶406,扇叶406采用软硅胶材质,将花边缠绕在插杆403上并使花边一头压在碾压筒401下,滑块203通过连接板402带动碾压筒401滚动碾压花边,使花边粘合在衣服上,连接板402通过固定板404支撑第二电机405驱动扇叶406旋转向花边吹风,加速冷却热熔胶,提高粘合速度。
30.工作原理:首先将衣服放在工作台101上,使需要粘合花边的部分对齐导轨103,使用压板105通过磁吸作用压紧衣服,以此固定衣服,其次将花边缠绕在插杆403上并使花边一头压在碾压筒401下,加热筒303加热将胶筒302里的热熔胶融化通过出胶管304滴落在衣服上,然后支撑板102通过机箱104支撑第一电机201驱动丝杆202转动,丝杆202推动滑块203通过固定套301带动胶筒302和出胶管304使热熔胶沿导轨103滴落在衣服上,同时滑块203通过连接板402带动碾压筒401滚动碾压花边与衣服,使花边粘合在衣服上,最后连接板402通过固定板404支撑第二电机405驱动扇叶406旋转向花边吹风,加速冷却热熔胶,提高粘合速度。
31.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
