1.本实用新型涉及工程污水技术领域,具体为一种环境工程污水回收装置。


背景技术:

2.污水通常指受一定污染的来自生活和生产的排出水,污水主要可以分为工业废水、生活污水和商业污水,污水中的主要污染物源包括病原体污染物、植物营养物、有毒污染物、石油污染物、无机污染物等,污水回收就是利用物理、化学和生物的方法对污水进行处理,使污水净化,减少污染,以至达到污水回收、复用,充分利用水资源。
3.已经授权的公告号为cn211328343u的专利文件中,公开了一种环境工程污水回收装置,包括箱体,所述箱体顶部一侧设置有进水口,所述箱体内部设置有过滤板,所述过滤板通过支撑杆于箱体内部固定连接,所述箱体在过滤板上方开有固体废料口、下方开有污水口,所述固体废料口设置在进水口对面一侧,所述进水口下方设置有清理机构,本实用新型通过设置过滤板和清理机构,在回收污水的同时能够对污水中的固体废料进行分类回收,防止固体废料阻塞污水回收装置,影响污水回收效率,避免固体废料损坏污水回收设备。
4.以上装置在实施的时候,当过滤板对水进行过滤的时候,过滤板上推积的杂质可以被清扫块清理么人过滤板为网孔形式,过滤板的内部不易被清理,从而会导致过滤板过滤的效果较差。


技术实现要素:

5.本实用新型的目的在于提供一种环境工程污水回收装置,解决了以上装置在实施的时候,当过滤板对水进行过滤的时候,过滤板上推积的杂质可以被清扫块清理么人过滤板为网孔形式,过滤板的内部不易被清理,从而会导致过滤板过滤效果较差的问题。
6.本技术实施例提供了一种环境工程污水回收装置,包括箱体,所述箱体相对设置的内壁固定连接有过滤板,位于过滤板下方的所述箱体相对设置的内壁固定连接有两个导向杆,两个所述导向杆的外壁滑动穿设有移动板,所述移动板的内部固定连接有拉动杆,所述拉动杆滑动穿设过箱体,所述拉动杆远离移动板的一侧固定连接有拉手,所述移动板的上端固定连接有多组刷毛,所述刷毛与过滤板接触,所述过滤板的上方设置有清理机构。
7.通过采用上述技术方案,通过导向杆可以对移动板起到导向的作用,而拉手的设置可以方便工作人员拉动拉动杆,所述拉动杆可以带动移动板移动,从而让移动板带动刷毛对过滤板起到清理的作用,进而加强过滤板的过滤效果。
8.可选的,所述箱体的上侧面开设有进料口,位于进料孔上方的所述箱体的上端固定连接有进料筒。
9.通过采用上述技术方案,通过进料筒和进料口的设置可以对箱体的内部起到输送污水的作用。
10.可选的,所述箱体的内底壁固定安装有水泵,所述水泵的输出端固定安装有输送
管,所述输送管贯穿箱体的内壁延伸至箱体的外部。
11.通过采用上述技术方案,通过水泵的设置可以对箱体内部的水起到抽取的作用,继而让抽取的水从输送管中输送出去。
12.可选的,所述清理机构包括l型架,所述l型架与箱体的外壁固定连接,所述l型架靠近箱体的一侧固定连接有电动推杆,所述电动推杆的伸缩端滑动穿设进箱体的内壁,所述电动推杆的伸缩端固定连接有清理板,所述清理板与过滤板接触。
13.通过采用上述技术方案,通过箱体可以对l型架起到固定的作用,而l型架可以对电动推杆起到固定的作用,便可以让电动推杆带动清理板移动,继而对杂质起到推动的作用。
14.可选的,所述箱体的下端固定连接有支脚,所述支脚呈矩形阵列排布有多组。
15.通过采用上述技术方案,通过支脚可以对箱体起到支撑的作用。
16.可选的,位于清理板一侧的所述箱体的一侧面开设有出料孔,位于出料孔一侧的所述箱体的外壁通过铰链铰接有箱门,所述箱门靠近箱体的一侧固定连接有密封垫,所述箱门的远离密封垫的一侧固定连接有把手,所述把手的外壁套设有软套。
17.通过采用上述技术方案,通过箱门可以对出料孔起到闭合的作用,而密封垫可以对箱门和箱体起到密封的作用,且把手和软套的设置可以方便工作人员打开箱门。
18.与现有技术相比,本技术技术方案的有益效果如下:
19.本技术技术方案通过导向杆可以对移动板起到导向的作用,而拉手的设置可以方便工作人员拉动拉动杆,所述拉动杆可以带动移动板移动,从而让移动板带动刷毛对过滤板起到清理的作用,进而加强过滤板的过滤效果。
附图说明
20.通过阅读参照以下附图对非限制性实施例所作的详细描述,本实用新型的其它特征、目的和优点将会变得更明显:

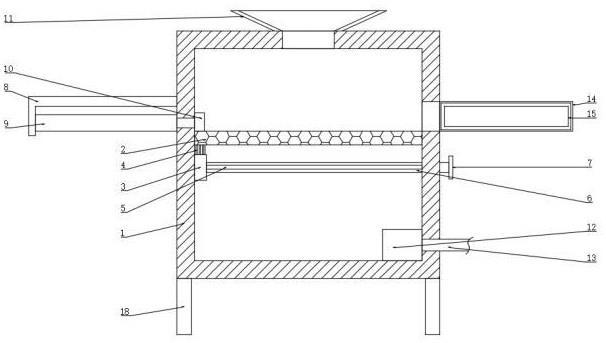

21.图1为本实用新型一种环境工程污水回收装置的正视部分剖面图;
22.图2为本实用新型一种环境工程污水回收装置的箱门右视示意图;
23.图3为本实用新型一种环境工程污水回收装置的移动板右视示意图。
24.图中:1、箱体;2、过滤板;3、移动板;4、刷毛;5、导向杆;6、拉动杆;7、拉手;8、l型架;9、电动推杆;10、清理板;11、进料筒;12、水泵;13、输送管;14、箱门;15、密封垫;16、把手;17、软套;18、支脚。
实施方式
25.请参阅图1-3,本实用新型提供一种技术方案:一种环境工程污水回收装置,包括箱体1,箱体1相对设置的内壁固定连接有过滤板2,位于过滤板2下方的箱体1相对设置的内壁固定连接有两个导向杆5,两个导向杆5的外壁滑动穿设有移动板3,移动板3的内部固定连接有拉动杆6,拉动杆6滑动穿设过箱体1,拉动杆6远离移动板3的一侧固定连接有拉手7,移动板3的上端固定连接有多组刷毛4,刷毛4与过滤板2接触,过滤板2的上方设置有清理机构,清理机构包括l型架8,l型架8与箱体1的外壁固定连接,l型架8靠近箱体1的一侧固定连接有电动推杆9,电动推杆9的伸缩端滑动穿设进箱体1的内壁,电动推杆9的伸缩端固定连
接有清理板10,清理板10与过滤板2接触。
26.在这种技术方案中,通过导向杆5可以对移动板3起到导向的作用,而拉手7的设置可以方便工作人员拉动拉动杆6,拉动杆6可以带动移动板3移动,从而让移动板3带动刷毛4对过滤板2起到清理的作用,进而加强过滤板2的过滤效果。
27.除此以外,通过箱体1可以对l型架8起到固定的作用,而l型架8可以对电动推杆9起到固定的作用,便可以让电动推杆9带动清理板10移动,继而对杂质起到推动的作用。
28.在有的技术方案中,如图1和图2所示,位于清理板10一侧的箱体1的一侧面开设有出料孔,位于出料孔一侧的箱体1的外壁通过铰链铰接有箱门14,箱门14靠近箱体1的一侧固定连接有密封垫15,箱门14的远离密封垫15的一侧固定连接有把手16,把手16的外壁套设有软套17,通过箱门14可以对出料孔起到闭合的作用,而密封垫15可以对箱门14和箱体1起到密封的作用,且把手16和软套17的设置可以方便工作人员打开箱门14。
29.在有的技术方案中,如图1所示,箱体1的上侧面开设有进料口,位于进料孔上方的箱体1的上端固定连接有进料筒11,通过进料筒11和进料口的设置可以对箱体1的内部起到输送污水的作用。
30.在有的技术方案中,如图1所示,箱体1的内底壁固定安装有水泵12,水泵12的输出端固定安装有输送管13,输送管13贯穿箱体1的内壁延伸至箱体1的外部,通过水泵12的设置可以对箱体1内部的水起到抽取的作用,继而让抽取的水从输送管13中输送出去。
31.在有的技术方案中,如图1所示,箱体1的下端固定连接有支脚18,支脚18呈矩形阵列排布有多组,通过支脚18可以对箱体1起到支撑的作用。
32.使用时,首先可通过进料筒11和进料口的设置可以对箱体1的内部起到输送污水的作用,继而让过滤板2对污水起到过滤的作用,而过滤的水可以被水泵12抽取从输送管13中排出,而箱体1可以对l型架8起到固定的作用,而l型架8可以对电动推杆9起到固定的作用,便可以让电动推杆9带动清理板10移动,继而对杂质起到推动的作用,便可以从出料孔中排出,继而通过导向杆5可以对移动板3起到导向的作用,而拉手7的设置可以方便工作人员拉动拉动杆6,拉动杆6可以带动移动板3移动,从而让移动板3带动刷毛4对过滤板2起到清理的作用,进而加强过滤板2的过滤效果。
