1.本实用新型属于建筑杂物收集的技术领域，具体涉及一种建筑杂物收集器。


背景技术：

2.在现有的建筑工程施工过程中，会产生大量的废物、垃圾等，在挖地基阶段，少数可通过掩埋进行清理，而后期的主体结构建设阶段，则无法进行掩埋，大多是施工人员利用打扫工具进行清理，将清理的垃圾防止到收集点进行集中处理。
3.然而，现有的建筑杂物收集方式，大部分是通过施工人员手动打扫清理，使得整体工作效率比较低。针对上述的相关问题，本实用新型的目的在于设计出收集杂物方便且容易清理的装置，具体为一种建筑杂物收集器。


技术实现要素：

4.为解决上述问题，本实用新型公开了一种建筑杂物收集器，结构简单，使用方便，能够将杂物依次清理至收集盒中。
5.为达到上述目的，本实用新型的技术方案如下：
6.一种建筑杂物收集器，包括底座和机体，所述机体安装在底座上，所述机体内侧安装有清扫组件，所述清扫组件包括第一固定板和第二固定板，所述第一固定板和第二固定板安装在机体内壁的侧面，所述第一固定板和第二固定板中间分别安装有第一转动轴和第二转动轴，所述第一转动轴和第二转动轴外侧设置有第二传动带；所述底座和机体之间固定有收集盒，所述机体顶端和收集盒外侧分别安装有第一把手和第二把手。
7.作为本实用新型的一种改进，所述第一转动轴和第二转动轴外侧均安装有滚动毛刷，所述滚动毛刷上设置有多个刷头。
8.作为本实用新型的一种改进，所述机体内侧顶端固定有电机座和电机，所述电机通过电机座固定在机体的内侧顶端。
9.作为本实用新型的一种改进，所述电机一侧设置有电机轴，所述电机轴和第一转动轴外侧设置有第一传动带。
10.作为本实用新型的一种改进，所述机体在清扫组件后安装有挡板，所述机体顶端安装有控制台。
11.作为本实用新型的一种改进，所述底座靠近滚动毛刷一侧安装有清扫板，所述另一侧安装有拦截头。
12.作为本实用新型的一种改进，所述底座在拦截头上安装有拦截板。
13.作为本实用新型的一种改进，所述底座底端安装有多个滚轮。
14.本实用新型的有益效果是：
15.1. 通过设置两个滚动毛刷将杂物依次清理至收集盒中，使得杂物更容易被收集，同时收集盒也能对被收集的杂物进行快速清理；
16.2. 通过将底座前的清扫板设置为倾斜的弧形，保证装置清扫和收集杂物时更加
方便；
17.3. 通过设置电机带动第一传动带和第二传动带，从而驱动整个清扫组件，同时在机体上设置控制台，保证整个清扫组件处于可控、可调状态。
附图说明

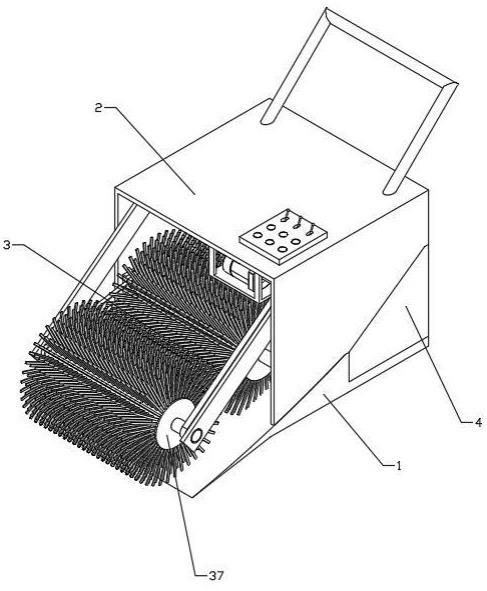

18.图1为本申请实施例的结构示意图；
19.图2为本申请实施例中清扫组件的结构示意图；
20.图3为本申请实施例中机体的结构示意图；
21.图4为本申请实施例中底座和收集盒的结构示意图；
22.附图标识列表：
23.1、底座；11、拦截头；12、拦截板；13、清扫板；14、滚轮；2、机体；21、电机座；22、电机；231、电机轴；23、挡板；24、第一把手；25、控制台；3、清扫组件；31、第一固定板；32、第一传动带；33、第一转动轴；34、第二固定板；35、第二传动带；36、第二转动轴；37、滚动毛刷；371、刷头；4、收集盒；41、第二把手。
实施方式
24.下面结合附图和具体实施方式，进一步阐明本实用新型，应理解下述具体实施方式仅用于说明本实用新型而不用于限制本实用新型的范围。
25.如图1所示，本申请实施例公开一种建筑杂物收集器，包括底座1和机体2，机体2安装在底座1上，机体2设置为中空的框架，机体2内侧安装有清扫组件3，清扫组件3包括第一固定板31和第二固定板34，第一固定板31设置为倾斜状，第一固定板31和第二固定板34（两组）安装在机体2内壁的两侧面，两侧的第一固定板31和第二固定板34中间分别安装有第一转动轴33和第二转动轴36，第一转动轴33和第二转动轴36外侧设置有第二传动带35，其中第一固定板31设置为倾斜状，倾斜端凸出机体2内侧，这种设置方便外侧第一转动轴33的安装，第二固定板中间设置有通孔，第一转动轴33和第二转动轴36分别通过轴承转动安装在第一固定板31和第二固定板34上，且第一转动轴33和第二转动轴36通过外侧的第二传动带35进行传动；底座1和机体2之间固定有收集盒4，机体2顶端和收集盒4外侧分别安装有第一把手24和第二把手41，底座1顶端设置有凹槽，收集盒4安装在凹槽内侧，收集盒4设置为中空状，方便对杂物进行收集和清理。
26.如图2所示，在其中一个实施例中，第一转动轴33和第二转动轴36外侧均安装有滚动毛刷37，滚动毛刷37上设置有多个刷头371，所述刷头371以滚动毛刷37为中心阵列式分布。
27.本实施例中，将杂物通过两个滚动毛刷37进入到收集盒中，使得杂物更容易被收集，且通过设置多个刷头371，在方便清理杂物的同时，也能使得清理后的路面干净整洁。
28.参照图1和图3，在其中一个实施例中，机体2内侧顶端固定有电机座21和电机22，电机22通过电机座21固定在机体2的内侧顶端；电机22一侧设置有电机轴231，电机轴231和第一转动轴33外侧设置有第一传动带32。
29.使用时电机22带动第一传动带32，第一传动带32带动第一转动轴33，同时第一转动轴33带动第二传动带35，第二传动带35带动第二转动轴36；这种设置使得电机22能够同
时带动第一转动轴33和第二转动轴36上的滚动毛刷37进行转动。
30.如图3所示，在其中一个实施例中，机体2在清扫组件3后安装有挡板23，机体2顶端安装有控制台25，挡板23设置为上下两块板，上下两块挡板之间通过连接铁片转动连接，在杂物收集机体2时，下挡板23会被杂物撞开，从而向后转动。下挡板23的转动设置能够避免杂物被收进收集盒4还能出来的情况；控制台25的设置使得施工人员更容易控制装置。
31.如图4所示，在其中一个实施例中底座1靠近滚动毛刷37一侧安装有清扫板13，另一侧安装有拦截头11，底座1在拦截头11上安装有拦截板12，清扫板13的设置，能够使得杂物更容易被滚动毛刷37扫进收集盒4中；清扫板13设置为倾斜的弧形，且远离底座1一端贴紧地面；拦截头11设置有两个，且拦截头11内部设置有凹槽，拦截板12设置在凹槽内侧；通过设置拦截板12，防止收集盒4在杂物清理过程中的脱落，在需要清除收集盒4的杂物时，只需要拔走拦截板12，利用第二把手41抽出收集盒4进行清理，这种设置使得收集盒4能够对被收集的杂物进行快速清理。
32.如图4所示，在其中一个实施例中，底座1底端安装有4个滚轮14，方便装置进行移动，进一步加快对杂物收集的速度。
33.需要说明的是，以上内容仅仅说明了本实用新型的技术思想，不能以此限定本实用新型的保护范围，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰均落入本实用新型权利要求书的保护范围之内。


技术特征：
1.一种建筑杂物收集器，包括底座（1）和机体（2），所述机体（2）安装在底座（1）上，其特征在于：所述机体（2）内侧安装有清扫组件（3），所述清扫组件（3）包括第一固定板（31）和第二固定板（34），所述第一固定板（31）和第二固定板（34）安装在机体（2）内壁的侧面，所述第一固定板（31）和第二固定板（34）中间分别安装有第一转动轴（33）和第二转动轴（36），所述第一转动轴（33）和第二转动轴（36）外侧设置有第二传动带（35）；所述底座（1）和机体（2）之间固定有收集盒（4），所述机体（2）顶端和收集盒（4）外侧分别安装有第一把手（24）和第二把手（41）。2.根据权利要求1所述的建筑杂物收集器，其特征在于：所述第一转动轴（33）和第二转动轴（36）外侧均安装有滚动毛刷（37），所述滚动毛刷（37）上设置有多个刷头（371）。3.根据权利要求1所述的建筑杂物收集器，其特征在于：所述机体（2）内侧顶端固定有电机座（21）和电机（22），所述电机（22）通过电机座（21）固定在机体（2）的内侧顶端。4.根据权利要求3所述的建筑杂物收集器，其特征在于：所述电机（22）一侧设置有电机轴（231），所述电机轴（231）和第一转动轴（33）外侧设置有第一传动带（32）。5.根据权利要求3所述的建筑杂物收集器，其特征在于：所述机体（2）在清扫组件（3）后安装有挡板（23），所述机体（2）顶端安装有控制台（25）。6.根据权利要求1所述的建筑杂物收集器，其特征在于：所述底座（1）靠近滚动毛刷（37）一侧安装有清扫板（13），另一侧安装有拦截头（11）。7.根据权利要求6所述的建筑杂物收集器，其特征在于：所述底座（1）在拦截头（11）上安装有拦截板（12）。8.根据权利要求7所述的建筑杂物收集器，其特征在于：所述底座（1）底端安装有多个滚轮（14）。

技术总结
本实用新型公开了一种建筑杂物收集器，包括底座和机体，所述机体安装在底座上，所述机体内侧安装有清扫组件，所述清扫组件包括第一固定板和第二固定板，所述第一固定板和第二固定板安装在机体内壁的两侧面，所述第一固定板和第二固定板中间分别安装有第一转动轴和第二转动轴，所述第一转动轴和第二转动轴外侧设置有第二传动带；所述所述底座和机体之间固定有收集盒，所述机体顶端和收集盒外侧分别安装有第一把手和第二把手。本实用新型结构简单，使用方便，能够将杂物依次清理至收集盒中。能够将杂物依次清理至收集盒中。能够将杂物依次清理至收集盒中。
