1.本实用新型涉及刀架技术领域，尤其涉及一种可自由调式的杂志模切机刀架。


背景技术：

2.市场上的一些饮料的包装纸或纸币等产品在生产时，一般需要通过印刷机在长度较长的一段纸张上印刷，印刷好后再将纸张收集成卷筒上，再通过模切机将纸张裁切出所需的一定长度和宽度的成品。
3.但是现有模切机刀架裁剪时，裁剪位置不能自行调节，尤其是需要裁剪专门的产品时，需要裁剪不同尺寸的产品需要购置不同的模切机刀架，成本较高且效率较低，降低了模切机刀架的适用范围。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，大多数模切机刀架使用时，不能进行自由调节裁剪尺寸大小，尤其是某些特定产品和方案时，需要购置不同的模切机刀架适配，成本高效率低。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种可自由调式的杂志模切机刀架，包括仓体，所述仓体前端面开设有多个并排排列的贯穿刀仓口，所述贯穿刀仓口有刀体和滑动杆插入其中，所述刀体上部和滑动杆通过螺丝固定连接，所述滑动杆上方设置了限位杆，所述限位杆安装在仓体上，所述仓体内壁上方安装滑轨，所述滑轨上设置了滑动连接杆，所述滑动连接杆焊接在矩形限滑块上，所述矩形限滑块中间留有异型限位槽缺口，所述滑动杆插进异型限位槽里，所述滑动杆末端两侧都设置了第一齿条，两条所述第一齿条和两个第一齿轮啮合连接，两个所述第一齿轮中间开孔处均安装有适配的第一转轴，两个所述第一转轴另一端都同轴安装在第一正反电机上，两个所述第一正反电机均安装在第一固定架上。
6.作为一种优选的实施方式，两个所述第一固定架安装在底座上，所述底座设置在仓体内部底面。
7.采用上述进一步方案的技术效果是：设置的第一固定架和底座可以承托固定上方的第一正反电机等装置。
8.作为一种优选的实施方式，所述底座一侧开设有第二齿条，所述第二齿条和第二齿轮啮合连接，所述第二齿轮中间开孔处插有适配的第二转轴，所述第二转轴末端同轴安装在第二正反电机底部。
9.采用上述进一步方案的技术效果是：第二正反电机旋转第二转轴，第二转轴驱动第二齿轮，从而带动第二齿条所在的底座移动。
10.作为一种优选的实施方式，所述第二齿轮底部安装有滑块。
11.采用上述进一步方案的技术效果是：安装的滑块承托第二齿轮，减少第二齿轮旋转时的阻力。
12.作为一种优选的实施方式，所述第二正反电机设置在第二固定架上。
13.采用上述进一步方案的技术效果是：设置的第二固定架起到固定第二正反电机的作用。
14.作为一种优选的实施方式，所述底座下面开设有滑槽，所述仓体底面滑槽对应位置设置了滑条。
15.采用上述进一步方案的技术效果是：滑条和滑槽可以让底座沿着固定方向来回移动。
16.与现有技术相比，本实用新型的优点和积极效果在于，
17.1、本实用新型中，仓体是模切机刀架的主体，刀体主要起到了裁剪的用作，滑动杆和刀体通过螺丝连接，方便对其更换刀体，底座起到承托第一固定架的作用，第一固定架可以固定第一正反电机，第一正反电机旋转第一转轴，第一转轴带动第一齿轮，驱动开设第一齿条的滑动杆，最终带动刀体调整裁剪方向，贯穿刀仓口方便让刀体伸出去作业，还和限位杆、异型限位槽对刀体水平方向限位，设置的滑动连接杆和滑轨固定矩形限滑块的同时，在刀体完全收缩进仓体内部后，能够移动刀体垂直方向位置，重新插入不同贯穿刀仓口调整刀体裁剪方位。
18.2、本实用新型中，设置的第一固定架和底座可以承托固定上方的第一正反电机等装置，设置的第二固定架起到固定第二正反电机的作用，通过第二正反电机旋转第二转轴，第二转轴驱动第二齿轮，从而带动第二齿条所在的底座移动，而设置的滑条和滑槽可以让底座沿着固定方向来回移动，安装的滑块承托第二齿轮，减少第二齿轮旋转时的阻力。
附图说明

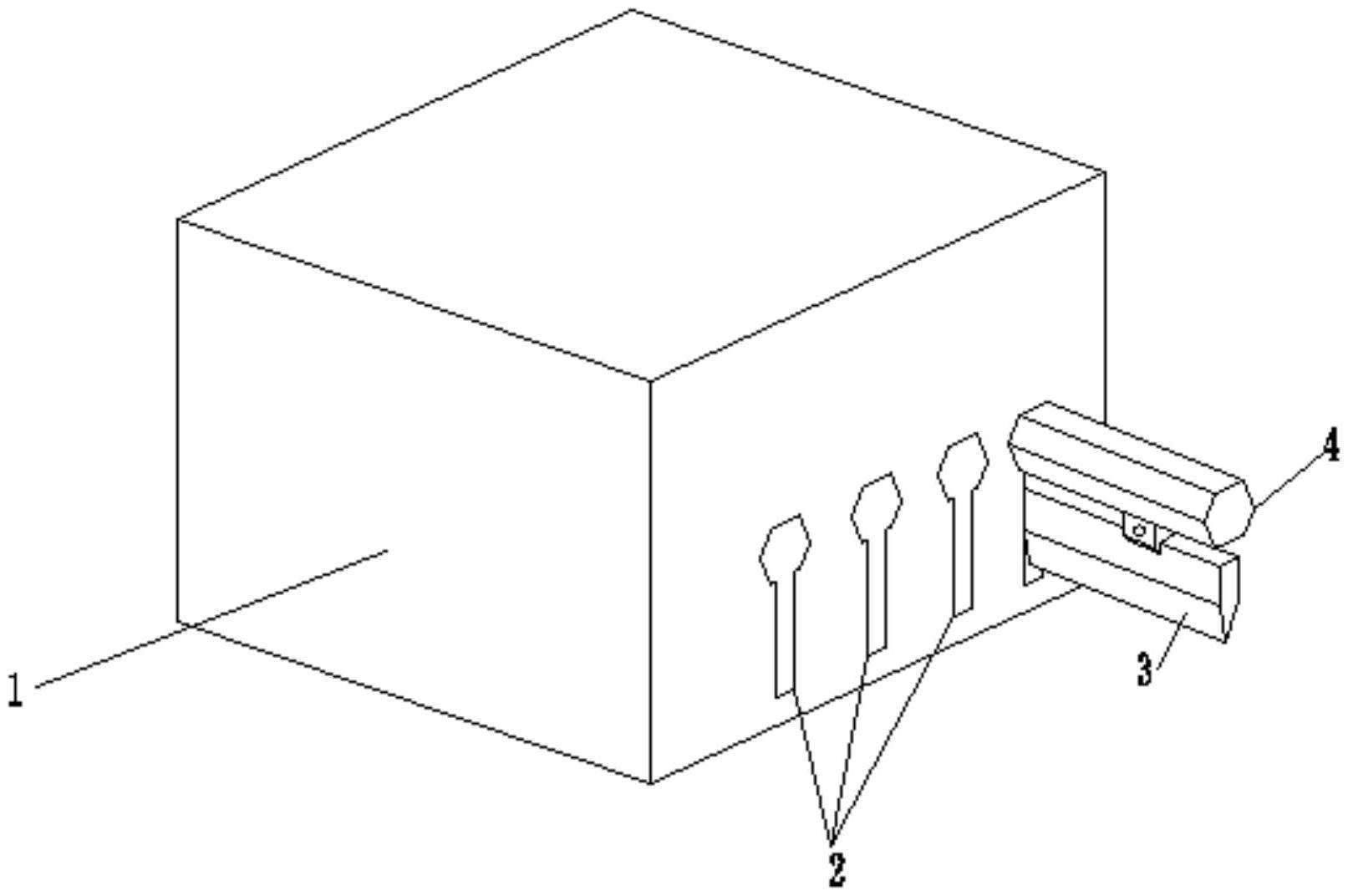

19.图1为本实用新型提供的一种可自由调式的杂志模切机刀架的立体图；
20.图2为本实用新型提供的一种可自由调式的杂志模切机刀架的左视垂直方向剖面结构图；
21.图3为本实用新型提供的一种可自由调式的杂志模切机刀架的俯视水平方向剖面结构图；
22.图4为本实用新型提供的一种可自由调式的杂志模切机刀架的图2中矩形限滑块正面示意图。
23.图例说明：
24.1、仓体；2、贯穿刀仓口；3、刀体；4、滑动杆；5、矩形限滑块；6、滑轨；7、第一齿条；8、第一齿轮；9、第一转轴；10、第一正反电机；11、第一固定架；12、限位杆；13、第二正反电机；14、第二固定架；15、第二转轴；16、滑块；17、第二齿轮；18、底座；19、第二齿条；20、异型限位槽；21、滑槽；22、滑条；23、滑动连接杆。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.实施例1
27.如图1、图2、图3和图4所示，本实用新型提供一种技术方案：一种可自由调式的杂志模切机刀架，包括仓体1，仓体1前端面开设有多个并排排列的贯穿刀仓口2，贯穿刀仓口2有刀体3和滑动杆4插入其中，刀体3上部和滑动杆4通过螺丝固定连接，滑动杆4上方设置了限位杆12，限位杆12安装在仓体1上，仓体1内壁上方安装滑轨6，滑轨6设置了滑动连接杆23，滑动连接杆23焊接在矩形限滑块5上，矩形限滑块5中间留有异型限位槽20缺口，滑动杆4插进异型限位槽20里，滑动杆4末端两侧都设置了第一齿条7，两条第一齿条7和两个第一齿轮8啮合连接，两个第一齿轮8中间开孔处均安装有适配的第一转轴9，两个第一转轴9另一端都同轴安装在第一正反电机10上，两个第一正反电机10均安装在第一固定架11上。
28.在本实施例中，仓体1是模切机刀架的主体，刀体3主要起到了裁剪的用作，滑动杆4和刀体3通过螺丝连接，方便对其更换刀体3，底座18起到承托第一固定架11的作用，第一固定架11可以固定第一正反电机10，第一正反电机10旋转第一转轴9，第一转轴9带动第一齿轮8，驱动开设第一齿条7的滑动杆4，最终带动刀体3调整裁剪方向，贯穿刀仓口2方便让刀体3伸出去作业，还和限位杆12、异型限位槽20对刀体3水平方向限位，设置的滑动连接杆23和滑轨6固定矩形限滑块5的同时，在刀体3完全收缩进仓体1内部后，能够移动刀体3垂直方向位置，重新插入不同贯穿刀仓口2调整刀体3裁剪方位。
29.实施例2
30.如图1、图2、图3和图4所示，两个第一固定架11安装在底座18上，底座18设置在仓体1内部底面，底座18一侧开设有第二齿条19，第二齿条19和第二齿轮17啮合连接，第二齿轮17底部安装有滑块16，第二齿轮17中间开孔处插有适配的第二转轴15，第二转轴15末端同轴安装在第二正反电机13底部，第二正反电机13设置在第二固定架14上，第二固定架14固定安装在仓体1内部底面，底座18下面开设有滑槽21，仓体1底面滑槽21对应位置设置了滑条22。
31.在本实施例中，设置的第一固定架11和底座18可以承托固定上方的第一正反电机10等装置，设置的第二固定架14起到固定第二正反电机13的作用，通过第二正反电机13旋转第二转轴15，第二转轴15驱动第二齿轮17，从而带动第二齿条19所在的底座18移动，而设置的滑条22和滑槽21可以让底座18沿着固定方向来回移动，安装的滑块16承托第二齿轮17，减少第二齿轮17旋转时的阻力。
32.工作原理：
33.如图1、图2、图3和图4所示，当需要调整模切机刀架时，第一正反电机10旋转第一转轴9，第一转轴9带动第一齿轮8，驱动开设第一齿条7的滑动杆4，最终带动刀体3调整裁剪方向，贯穿刀仓口2方便让刀体3伸出去作业，还和限位杆12、异型限位槽20对刀体3水平方向限位，设置的滑动连接杆23和滑轨6固定矩形限滑块5的同时，在刀体3完全收缩进仓体1内部后，通过第二正反电机13旋转第二转轴15，第二转轴15驱动第二齿轮17，从而带动第二齿条19所在的底座18移动，移动刀体3垂直方向位置，重新插入不同贯穿刀仓口2调整刀体3裁剪方位。
34.以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实
用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
