1.本实用新型涉及电磁锁领域，更具体的，涉及一种新型磁力锁锁体。


背景技术：

2.门锁是顾名思义就是用来把门锁住，以防止他人打开这个门的设备。门锁的分类很多，在各个场合对门锁的要求不一样，普通家庭一般用防盗门锁，安全性高而且价格比较便宜，磁力锁的设计和磁铁一样，是利用磁力的原理，当具有磁力的锁舌接触到铁板后，锁舌会吸附在铁板达到锁门的效果。
3.现有的磁力锁锁芯在使用时，一般的开锁角度都是45
°
左右，旋转把手的阻塞感较强，而且由于锁舌上的锁头基本都是带有磁力的，所以一般都不对锁舌的弹出再装配助力间隔，但是在实际使用中，经常会出现锁舌弹出失败的情况。


技术实现要素：

4.为克服现有技术的不足，本实用新型所要解决的技术问题在于提出一种新型磁力锁锁体，该锁芯能够自动闭锁，同时开锁时旋转执手时的角度小，而且结构简单，开锁阻塞感低。
5.为达此目的，本实用新型采用以下的技术方案：
6.本实用新型的提供了一种新型磁力锁锁体，包括锁体底座和锁舌，其中：所述锁体底座内设有能够在所述锁体底座内移动的所述锁舌，所述锁舌的底部呈对称状设有复位弹簧；所述复位弹簧位于所述锁体底座内，且所述复位弹簧能够通过自身弹力将所述锁舌复位；所述锁舌的内侧设有转轴，所述转轴的两相对侧端分别设有拨片和齿牙，所述锁舌的两侧对应所述拨片的外壁设有空槽，所述转轴在转动时能够通过所述拨片推向空槽，使所述锁舌在所述锁体底座内进行移动；所述转轴的一侧设有方套，所述方套位于所述锁体底座内，且所述方套对应所述齿牙的一侧设有齿轨，所述方套在旋转时能够通过所述齿轨和所述齿牙带动所述转轴旋转；所述锁体底座的顶部设有锁体上盖。
7.在本实用新型较佳的技术方案中，所述转轴的旋转角度为25
°
～30
°
。
8.在本实用新型较佳的技术方案中，所述锁舌的顶部对应所述锁体上盖设有半圆凸点。
9.在本实用新型较佳的技术方案中，所述锁舌远离所述转轴的一侧贯穿所述锁体底座内。
10.进一步的，所述锁舌伸出所述锁体底座外的一侧设有磁力锁头。
11.更进一步的，所述磁力锁头具体包括：磁钢、塑胶套、硅胶垫、钢座和塑料套，所述锁舌的一侧设有所述磁钢，所述磁钢上套装有所述塑胶套，所述磁钢的侧壁与所述塑胶套的内壁之间设有所述硅胶垫，所述塑胶套的另一侧设有所述钢座，所述钢座的外壁套装有所述塑料套。
12.在本实用新型较佳的技术方案中，所述锁体底座的侧壁设有装饰盖，所述装饰盖
套装在所述塑料套上，且所述装饰盖与所述锁体底座的侧壁贴合。
13.本实用新型的有益效果为：
14.(1)使用时，通过执手上的方轴可以旋转锁体底座内的方套，当方套发生旋转时，方套上的齿轨就会带动通过齿牙啮合的转轴，从而使转轴通过空槽将锁舌拉入锁体底座内，从而完成开锁动作，由于转轴上拨片的直径大于齿牙的直径，从而使转轴能够以更小的转动角度，通过拨片拉动锁舌进行更长的移动，从而使开门旋转执手的角度降低到25
°
～30
°
之间，使用时更加舒适。
15.(2)使用时，由于锁舌上磁力锁头的零件中包括了磁钢和钢座，从而使该锁舌具有一定磁力，当门体闭合后，磁力锁头伸出锁体底座，伸出锁体底座的磁力锁头能够更好的吸附在门锁上，当门体打开时，复位弹簧会拉住锁舌，从而避免锁舌伸出锁体底座。
16.(3)使用时，装饰盖装配后，由于装饰盖与钢座之间间隔了一层塑料套，从而在钢座来回运动时，使钢座不与之间发生接触，进而避免装饰盖对磁力锁头造成阻碍，该锁芯还具有操作方便、容易实施的优点。
附图说明

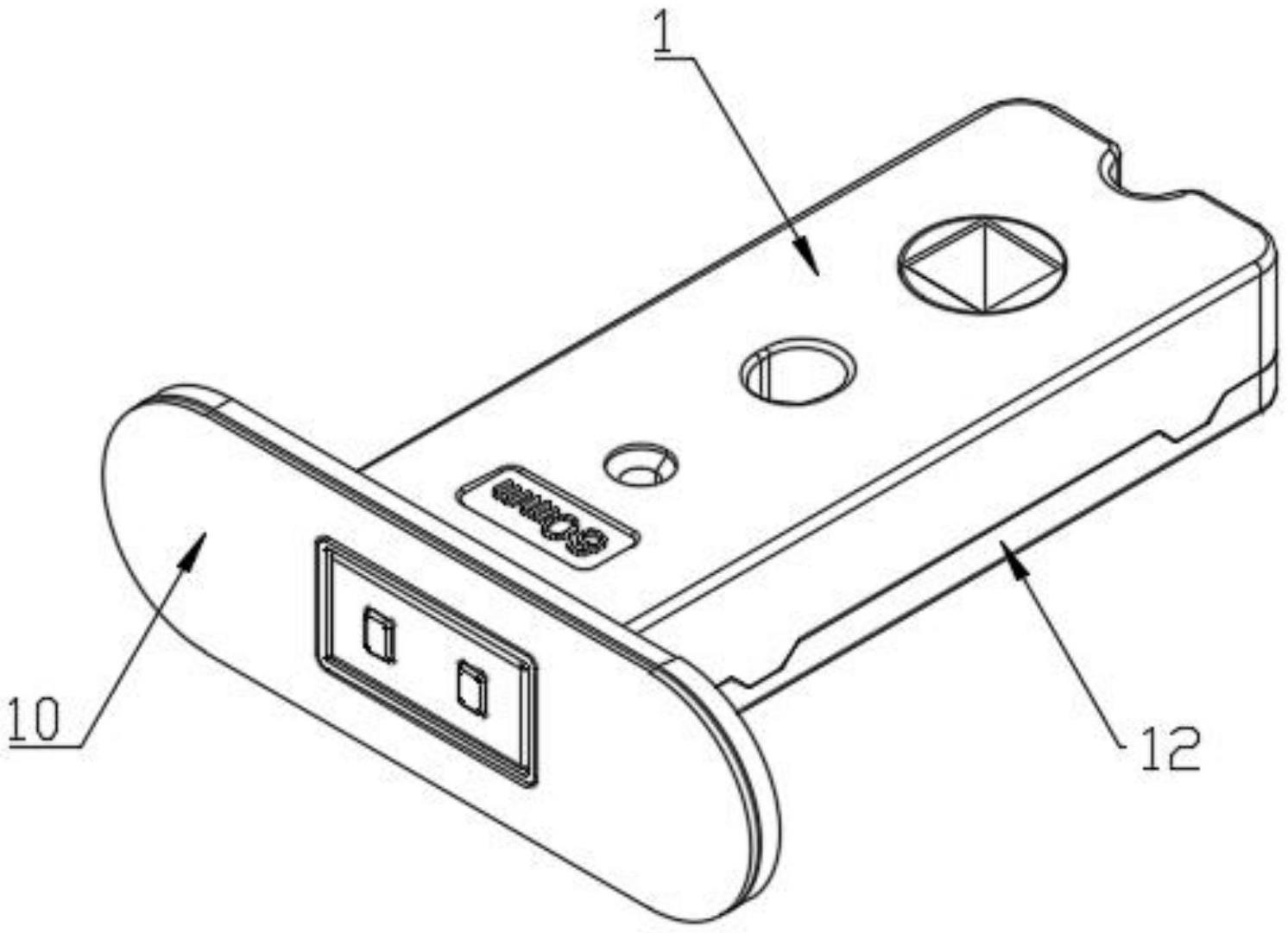

17.图1为本实用新型的新型磁力锁锁体的立体结构示意图。
18.图2为本实用新型的新型磁力锁锁体的爆炸图。
19.图3为本实用新型的转轴的结构示意图。
20.图4为本实用新型的方套的结构示意图。
21.图5为本实用新型的磁力锁头的结构示意图。
22.上述附图中的标号说明：
23.1、锁体底座；2、锁舌；3、复位弹簧；4、转轴；5、拨片；6、齿牙；7、方套；8、齿轨；9、磁力锁头；10、装饰盖；11、半圆凸点；12、锁体上盖；20、空槽；90、磁钢；91、塑胶套；92、硅胶垫；93、钢座；94、塑料套。
具体实施方式
24.为使本实用新型的目的、技术方案及优点更加清楚、明确，以下参照附图并举实施例对本实用新型作进一步说明。
25.如图1至图3所示，本实施例公开了一种新型磁力锁锁体，包括锁体底座1和锁舌2，锁体底座1内设有能够在锁体底座1内移动的锁舌2，锁舌2的底部呈对称状设有复位弹簧3；复位弹簧3位于锁体底座1内，且复位弹簧3能够通过自身弹力将锁舌2复位；锁舌2的内侧设有转轴4，转轴4的两相对侧端分别设有拨片5和齿牙6，锁舌2的两侧对应拨片5的外壁设有空槽20，转轴4在转动时能够通过拨片5推向空槽20，使锁舌2在锁体底座1内进行移动；转轴4的一侧设有方套7，方套7位于锁体底座1内，且方套7对应齿牙6的一侧设有齿轨8，方套7在旋转时能够通过齿轨8和齿牙6带动转轴4旋转；锁体底座1的顶部设有锁体上盖12；转轴4的旋转角度为25
°
～30
°
；
26.在使用时，通过执手上的方轴可以旋转锁体底座1内的方套7，当方套7发生旋转时，方套7上的齿轨8就会带动通过齿牙6啮合的转轴4，从而使转轴4通过空槽20将锁舌2拉入锁体底座1内，从而完成开锁动作，由于转轴4上拨片5的直径大于齿牙6的直径，从而使转
轴4能够以更小的转动角度，通过拨片5拉动锁舌2进行更长的移动，从而使开门旋转执手的角度降低到25
°
～30
°
之间，使用时更加舒适。
27.如图3所示，锁舌2的顶部对应锁体上盖12设有半圆凸点11；
28.使用时，半圆凸点11可以降低锁舌2与锁体上盖12之间的摩擦力，从而减轻开锁力度，同时降低噪音。
29.如图4和图5所示，锁舌2远离转轴4的一侧贯穿锁体底座1内；锁舌2伸出锁体底座1外的一侧设有磁力锁头9；磁力锁头9具体包括：磁钢90、塑胶套91、硅胶垫92、钢座93和塑料套94，锁舌2的一侧设有磁钢90，磁钢90上套装有塑胶套91，磁钢90的侧壁与塑胶套91的内壁之间设有硅胶垫92，塑胶套91的另一侧设有钢座93，钢座93的外壁套装有塑料套94；
30.使用时，由于锁舌2上磁力锁头9的零件中包括了磁钢90和钢座93，从而使该锁舌2具有一定磁力，当门体闭合后，磁力锁头9伸出锁体底座1，使伸出锁体底座1的磁力锁头9能够更好的吸附在门锁上，当门体打开时，复位弹簧3会拉住锁舌2，从而避免锁舌2伸出锁体底座1。
31.如图5所示，锁体底座1的侧壁设有装饰盖10，装饰盖10套装在塑料套94上，且装饰盖10与锁体底座1的侧壁贴合；
32.使用时，装饰盖10装配后，由于装饰盖10与钢座93之间间隔了一层塑料套94，从而在钢座93来回运动时，使钢座93不与之间发生接触，进而避免装饰盖10对磁力锁头9造成阻碍。
33.上述实施例为本实用新型较佳的实施方式，但本实用新型的实施方式并不受上述实施例的限制，其他的任何未背离本实用新型的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本实用新型的保护范围之内。
