1.本实用新型涉及防洪预警技术领域，具体是一种水利水电工程防洪预警装置。


背景技术：

2.水利水电工程中包括防洪预警，防洪是指根据洪水规律与洪灾特点，研究并采取各种对策和措施，以防止或减轻洪水灾害，保障社会经济发展的水利工作，在河道防洪预警工作时，水位的监测非常重要。
3.现有的防洪预警装置一般通过漂浮于河道水面的浮块来实时监测河道的水位高度，但是河道表面飘动的垃圾极易飘到位于河道的浮块上，进而附着在浮块上，使得浮块的重量变重，进而影响浮块的监测效果。
4.为此本领域技术人员提出了一种水利水电工程防洪预警装置，以解决上述背景中提出的问题。


技术实现要素：

5.本实用新型的目的在于提供一种水利水电工程防洪预警装置，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种水利水电工程防洪预警装置，包括底板，还包括：
8.调节机构，设置于底板上，用于调节监测的位置；
9.监测机构，与调节机构固定连接，用于对河道水位进行监测；
10.阻隔机构，与调节机构固定连接，用于阻隔河道漂浮的垃圾附着在监测机构上。
11.作为本实用新型进一步的方案：所述底板一侧设置有规则排列的倒刺。
12.作为本实用新型再进一步的方案：所述底板一侧安装有支架，支架上安装有声光警示灯。
13.作为本实用新型再进一步的方案：所述调节机构包括安装在支架一侧的气缸，气缸伸缩端与连接架固定连接，所述底板内设置有滑槽，滑槽内滑动设置有与连接架固定连接的滑块，所述滑块远离连接架一端与固定架固定连接。
14.作为本实用新型再进一步的方案：所述阻隔机构包括安装在固定架上的呈环形分布的固定杆，固定杆端部固定连接保护罩，保护罩上设置有通孔。
15.作为本实用新型再进一步的方案：所述监测机构包括安装在固定架端部的套筒，套筒内设置有滑腔，滑腔内滑动设置有滑板，滑板通过升降杆与浮块固定连接，所述滑腔靠近固定架一端安装有触控开关。
16.作为本实用新型再进一步的方案：所述底板一端安装有摄像头。
17.与现有技术相比，本实用新型的有益效果是：本实用新型通过设置的阻隔机构可以阻止河道表面漂浮的垃圾在漂流的过程中附着在浮块上，使得浮块重量变重，进而影响浮块的监测效果，且通过调节机构可以调节监测机构在河道的监测位置。
附图说明

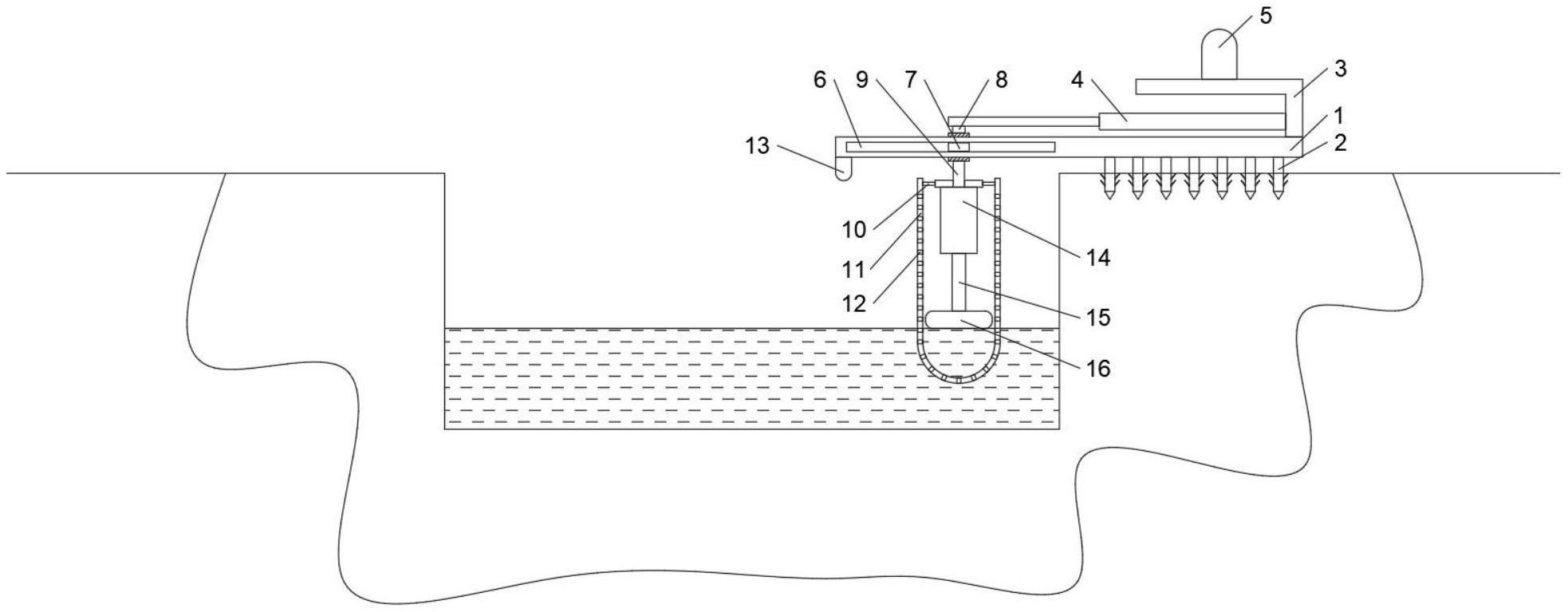

18.图1为一种水利水电工程防洪预警装置的结构示意图。
19.图2为一种水利水电工程防洪预警装置中监测机构的结构示意图。
20.图3为一种水利水电工程防洪预警装置中保护罩的结构示意图。
21.图中：1、底板；2、倒刺；3、支架；4、气缸；5、声光警示灯；6、滑槽；7、滑块；8、连接架；9、固定架；10、固定杆；11、保护罩；12、通孔；13、摄像头；14、套筒；15、升降杆；16、浮块；17、滑腔；18、滑板；19、触控开关。
具体实施方式
22.下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
23.实施例
24.请参阅图1-3，一种水利水电工程防洪预警装置，包括底板1，还包括：
25.调节机构，设置于底板1上，用于调节监测的位置；
26.监测机构，与调节机构固定连接，用于对河道水位进行监测；
27.阻隔机构，与调节机构固定连接，用于阻隔河道漂浮的垃圾附着在监测机构上。
28.所述底板1一侧设置有规则排列的倒刺2。
29.所述底板1一侧安装有支架3，支架3上安装有声光警示灯5。
30.所述调节机构包括安装在支架3一侧的气缸4，气缸4伸缩端与连接架8固定连接，所述底板1内设置有滑槽6，滑槽6内滑动设置有与连接架8固定连接的滑块7，所述滑块7远离连接架8一端与固定架9固定连接。
31.所述阻隔机构包括安装在固定架9上的呈环形分布的固定杆10，固定杆10端部固定连接保护罩11，保护罩11上设置有通孔12。
32.所述监测机构包括安装在固定架9端部的套筒14，套筒14内设置有滑腔17，滑腔17内滑动设置有滑板18，滑板18通过升降杆15与浮块16固定连接，所述滑腔17靠近固定架9一端安装有触控开关19，触控开关19与声光警示灯5电气连接，其中当滑板18在滑腔17内向上滑动抵住触控开关19时，此时浮块16的高度达到设定的防洪警戒水位，且声光警示灯5会启动。
33.所述底板1一端安装有摄像头13，通过摄像头13使得远处的工作人员可以实时了解河道面情况，与监测机构相互配合实现防洪预警。
34.工作原理，通过将倒刺2插入河道旁，实现对底板1位置的固定，通过保护罩11以及保护罩11上的通孔12可以阻挡河道漂流的垃圾流到浮块16周围，进而可以避免垃圾附着在浮块16上，进而增加浮块16的重量，使得浮块16的监测效果变差；当河道水位发生变化时，浮块16会随水位移动，当水位上升过高时，升降杆15会带动滑板18在滑腔17内上划，知道滑板18抵住触控开关19，此时声光警示灯5工作，提醒工作人员水位超过防洪境界水位，实现防洪预警，且通过气缸4伸长收缩可以调节浮块16在河道的位置，方便调节监测位置。
35.本实用新型通过设置的阻隔机构可以阻止河道表面漂浮的垃圾在漂流的过程中附着在浮块16上，使得浮块16重量变重，进而影响浮块16的监测效果，且通过调节机构可以调节监测机构在河道的监测位置。
36.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而
且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
37.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。


技术特征：
1.一种水利水电工程防洪预警装置，包括底板，其特征在于，还包括：调节机构，设置于底板上，用于调节监测的位置；监测机构，与调节机构固定连接，用于对河道水位进行监测；阻隔机构，与调节机构固定连接，用于阻隔河道漂浮的垃圾附着在监测机构上；所述底板一侧安装有支架，支架上安装有声光警示灯；所述调节机构包括安装在支架一侧的气缸，气缸伸缩端与连接架固定连接，所述底板内设置有滑槽，滑槽内滑动设置有与连接架固定连接的滑块，所述滑块远离连接架一端与固定架固定连接；所述阻隔机构包括安装在固定架上的呈环形分布的固定杆，固定杆端部固定连接保护罩，保护罩上设置有通孔。2.根据权利要求1所述的一种水利水电工程防洪预警装置，其特征在于，所述底板一侧设置有规则排列的倒刺。3.根据权利要求1所述的一种水利水电工程防洪预警装置，其特征在于，所述监测机构包括安装在固定架端部的套筒，套筒内设置有滑腔，滑腔内滑动设置有滑板，滑板通过升降杆与浮块固定连接，所述滑腔靠近固定架一端安装有触控开关。4.根据权利要求1所述的一种水利水电工程防洪预警装置，其特征在于，所述底板一端安装有摄像头。

技术总结
本实用新型涉及防洪预警技术领域，公开了一种水利水电工程防洪预警装置，包括底板，还包括：调节机构，设置于底板上，用于调节监测的位置；监测机构，与调节机构固定连接，用于对河道水位进行监测；阻隔机构，与调节机构固定连接，用于阻隔河道漂浮的垃圾附着在监测机构上；所述底板一侧设置有规则排列的倒刺；所述底板一侧安装有支架，支架上安装有声光警示灯；本实用新型通过设置的阻隔机构可以阻止河道表面漂浮的垃圾在漂流的过程中附着在浮块上，使得浮块重量变重，进而影响浮块的监测效果，且通过调节机构可以调节监测机构在河道的监测位置。监测位置。监测位置。


技术研发人员：杨佑势 俞建和 李鹏 杨天宇 曾瑞军
受保护的技术使用者：甘肃水利机械化工程有限责任公司
技术研发日：2023.02.17
技术公布日：2023/10/27
