1.本实用新型涉及商品防盗领域，尤其涉及具有集线装置的商品防盗器。


背景技术：

2.将电子产品通过展示的方式陈列在销售场所或临时促销场所，让消费者或潜在消费者进行试用，以提升产品体验的方式，已经成为了电子产品销售的一种常见销售方式，绝大多数的电子产品厂商和销售商均采用这样的方式来进行。
3.展示商品防盗能够给消费者带来很好的体验，也为商家提供了增值服务的空间，是一种非常受欢迎的销售方式，但是展示销售的风险也很大，消费者的体验和直接接触会给商品造成折旧和损坏，也给不法分子可乘之机，因此需要对展示商品进行保护，这就相应地产生了商品防盗装置。
4.现有技术中的商品防盗装置不仅提供对电子产品的防盗保护，例如报警之类的，有时候也为商品供电，绝大多数的商品防盗装置配设线缆，用于防盗器或为商品供电，在线缆存在的情况下，为了保持桌面整洁和保护线缆，通常配置集线装置，但现有的集线装置通常体积较大，例如需要有柱状防盗器来提供集线器的安装空间，但在追求桌面美观度的当前要求下通常不受到展销上的欢迎。而如果集线器做的很小，又没办法容纳能够供电的较粗的线缆。此外，卷线器通常需要竖直设置，这样线缆从卷线器中被拉出的时候和卷线器本身的出线方向基本一致，有利于线缆的出线顺畅，但竖直设置的卷线器必然具有一定的高度，在支撑面上占据的视觉效果很大。
5.因此需要设计一种能够容纳伸缩线装置且体积又小的商品防盗装置。


技术实现要素：

6.本实用新型所要解决的技术问题是提供一种具有伸缩线功能的商品防盗装置，能够克服背景技术中的问题。
7.为此，本实用新型提供以下技术方案：
8.一种具有伸缩线功能的商品防盗装置，包括卷线器、报警器和转轴，
9.所述卷线器被配置为相对于支撑面而言呈平放布置在支撑面上，所述的支撑面上是指，卷线器设置在支撑面的展示表面上，和商品在一起，区别于现有技术中的桌下拉线盒等隐藏式的卷线装置。
10.所述卷线器包括线缆和转盘，其中所述线缆一端固定到转盘并与报警器电连接，另外一端可操作地连接商品，所述线缆被配置为能够向所述商品传输电力和检测所述商品连接状态，并被配置为随着商品的拿起或放回能够伸展或卷绕至所述转盘；
11.所述转轴被配置为可以将所述线缆的方向从卷线器中的水平方向改变为竖直方向；
12.所述商品防盗装置被配置为当所述线缆被剪断时，所述报警器能够报警。
13.进一步地，包括传感器，所述传感器被配置为用于检测所述防盗装置从支撑面的
移除。
14.进一步地，所述线缆至少包括两根彼此电隔离的芯线。
15.进一步地，包括壳体，所述壳体包括安装构件，所述卷线器被配置为可拆卸地与所述安装构件结合。
16.进一步地，所述卷线器包括发条，所述发条被配置为能够通过其弹力驱动所述卷线器卷绕所述线缆。
17.进一步地，所述线缆包括充电头，所述充电头被配置为可操作地连接所述商品充电接口。
18.进一步地，包括远程电源，所述远程电源被配置为用于向防盗装置和/或商品提供电力。
19.进一步地，所述报警器包括通信接口，用于响应解锁器解除报警信号或解除报警。
20.进一步地，包括指示灯，所述指示灯电连接到报警器，用于指示防盗装置工作状态。
21.进一步地，包括解锁器，所述解锁器被配置为能够通过无线方式同解锁器通讯，用于解除报警。
22.本实用新型的有益效果是：本实用新型提供了一种具有扁平式卷线器结构的商品防盗装置，本实用新型中的卷线器设计成扁平状，商品防盗装置的简洁设计提供可能性，小结构的卷线器能够容纳粗线缆，使得商品防盗装置既能够为商品或防盗器供电，又能够传递信号，实现小结构防盗器的充防一体。此外，本实用新型还涉及了导线结构，用于引导和改变线缆被拉出后的伸缩方向，避免因为卷线器平放而导致线缆拉伸不畅的问题。
附图说明
23.图1是本实用新型的整体结构图。

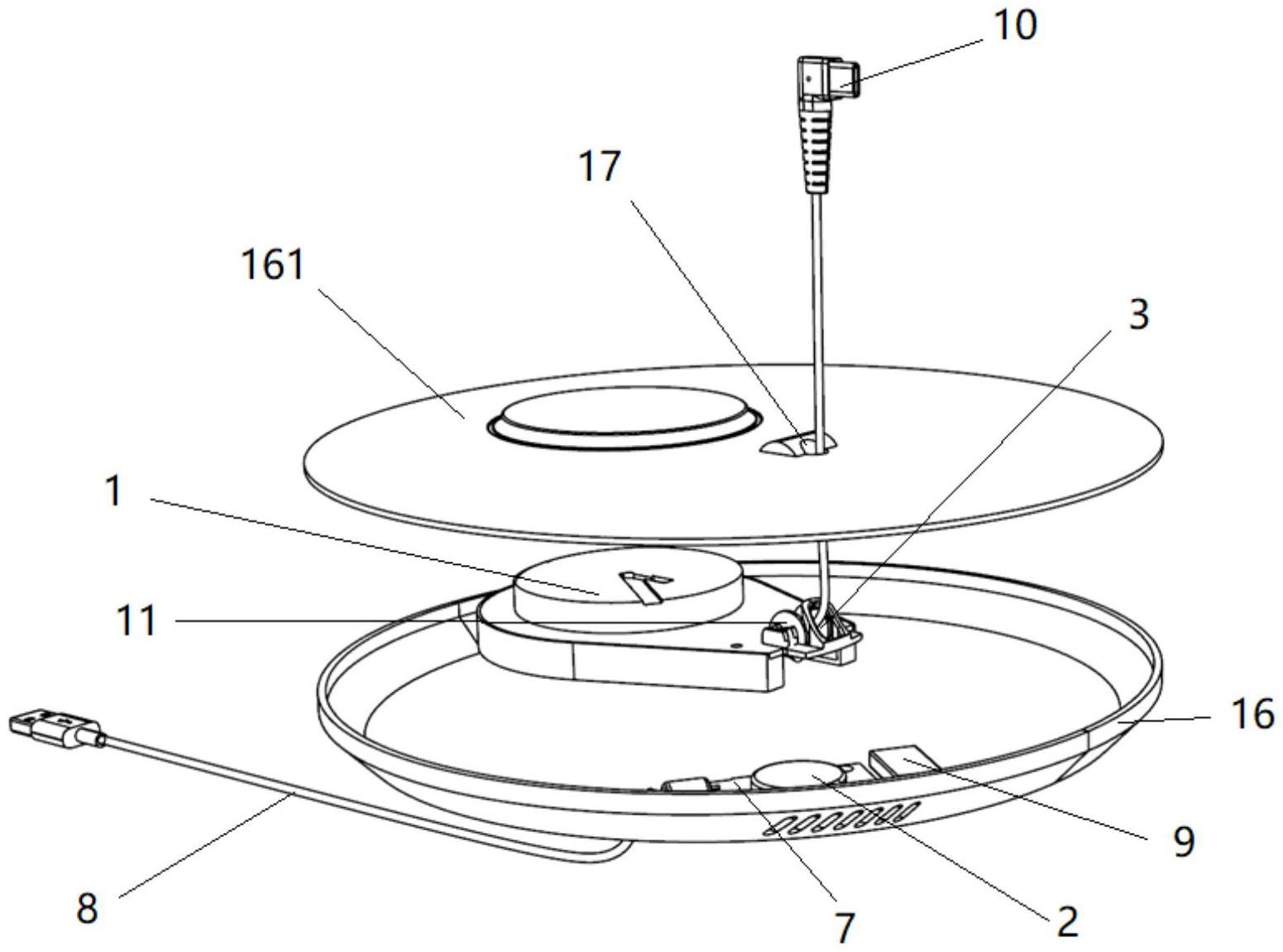

24.图2是本实用新型的分解图。
25.图3是本实用新型的卷线器的分解图。
26.图4是本实用新型的底部结构示意图。
27.图5是本实用新型的应用场景图。
28.图中标号：卷线器1，报警器2，转轴3，线缆4，转盘5，导电滑环6，电路板7，外接线8，蓄电池9，充电头10，挡片11，触点开关12，发条13，衔接套环14，发条固定端141，发条仓15，壳体16，上盖161，出线口17，粘胶18，支撑面100，商品200。
具体实施方式
29.以下结合附图对本实用新型的具体实施方式做进一步详细说明，应当指出的是，实施例只是对本实用新型的具体阐述，不应视为对本实用新型的限定。
30.首先，对本实用新型的一些技术术语进行说明。
31.报警器/报警
32.在商品防盗领域，报警器也是一种常见的防盗设备，主要用于根据传感器/线缆等发出的安全信号来执行报警操作，报警装置的典型例子是报警器，用于发出报警提示音，提示销售场所内的工作人员，商品可能处于安全或者非安全的状态。一般来说，可以把报警装
置的这种报警功能称为发出报警信号，报警信号例如报警提示音，有些时候还包括光信号，被称为声光报警器，本实用新型不对报警器本身进行改进，能够发出报警信号，或者能够报警的装置，可以被视为本实用新型的报警器。
33.线缆
34.线缆是一个连接和/或传输的概念，在某些情况下，线缆可以是纯机械的连接，将两个物品连接起来，在某些情况下，线缆中可以提供电力传输(强电)，为线缆连接的两方建立电力连接，其中一方可以向另一方提供电能，或者双方可以有电力互传，在某些情况下，线缆中可以提供数据传输(包括弱电)，为线缆连接的两方同时提供电力和数据连接，其中一方可以向另一方提供电能或传递数据信号，或者双方可以有电力以及数据信号的互传，在某些情况下，线缆中的电力传输线路，可以被作为感应回路，即用于检测线缆是否通断的一个判断因素，例如，当线缆中有电力传输时，可以认为感应回路畅通，线缆处于正常的连接状态下，此时如果线缆连接的是商品和防盗主机，则可以认为商品处于安全状态下，或者，当线缆中有信号传递时，也可以认为感应回路畅通，线缆处于正常的连接状态下，此时如果线缆连接的是商品和防盗主机，则可以认为商品处于安全状态下，在这种情况下，线缆可以起到感应的作用，相当于起到传感器的一部分作用，此时的线缆可以作为传感器的一部分。实际上，通过导通电路而具有信号功能的导电线缆线缆在本防盗领域中的作用也是本领域的常用技术手段，本实用新型并不涉及线缆本身的结构和功能的改进，本实用新型只是提供对用于商品防盗的线缆的一些应用场合。
35.在商品防盗的现有技术中，一些专用于防盗的线缆，也就是可以传递防盗信号或者安全信号的线缆，通常在除了两条用于形成导电回路的导线之外，还具有一根专门传递信号的数据线，通常是弱电导线，仅用于传递数据，信号和导电回路是可以独立的，在本实用新型中，可以直接采用具有供电功能的导电线缆作为信号线，以报警回路检测导线上的电流或者电压从而达到检测商品是否处于安全状态的目的，实现充防一体。
36.传感器
37.传感器往往是用于感知某个信号或者感知某个状态，在本实用新型中的传感器是专用于商品防盗，商品防盗中的传感器，可以是一条感应线路，也可以是一个具有感应元件的装置，也可以是集成在连接器上的带有感应功能的元件，其作用就是，能够感知信号，通过该信号来判别展示商品是否处于安全的状态。传感器是一个应用比较广泛的现有技术，传感器可以仅仅是一个具有感应功能的元器件(sensor)，传感器也可以是一个具有结构的装置，这个装置能够感测或者传递某些信号，例如上述的安全信号，传感器可以是包括了具体结构的装置，它可以具有能够发出安全信号或者警示信号的功能。
38.实施例
39.参照附图1-4。一种具有伸缩线功能的商品防盗装置，包括卷线器1、报警器2和转轴3，所述卷线器1被配置为相对于支撑面100而言呈平放布置，也即基本成平行于支撑面100(如图4所示)。
40.如图3所示，所述卷线器1包括线缆4和转盘5，其中线缆4的一端固定到转盘5内，如图2所示，转盘5内设有导电滑环6，所述导电滑环6可以通过导线或电触点等方式和商品防盗装置内的电路板7电连接，从而获取电力，电路板7可以通过外接线8连接外部电源取电，此外，电路板7上也可以设置蓄电池9，用于存储和临时提供电能。
41.线缆4的一端可以通过充电头10可操作地连接到商品200，在本实施例中，如图5所示，商品200以蓝牙耳机和音箱为例，充电头10可以连接到蓝牙耳机的充电座或者音箱的充电口上，在本实施例中，线缆4至少包括两根彼此电隔离的芯线，当线缆4通电时，两根芯线能够通过充电头10和蓝牙耳机的充电座，以供电回路形成报警回路，也即当充电头10被非法拔出或者线缆4被剪断，导致供电回路被非法断开时，触发报警回路的报警信号，报警器2发出报警，在本实施例中，报警器2可以是集成在电路板7上的蜂鸣器等报警装置。这里需要说明的是，报警电路及报警工作原理是商品防盗领域的常规技术手段，本实用新型对此不做改进，本实用新型所要保护的是一种包含卷线器的防盗装置的具体结构。
42.由于转盘5的存在，线缆4能够随着商品200的拿起被拉出而伸展，或随着商品被放回而卷绕回至所述转盘5。
43.转轴3设置在转盘5的外侧，也即线缆4从转盘5绕出的位置，所述转轴3平行于转盘5设置，并且，线缆4从转轴3的下方绕出，这样，所述线缆4被拉出时的走线方向便可以从卷线器1中的水平方向改变为竖直方向，有利于线缆的抽拉；作为优选，转轴3的两侧可以设置挡片11，用于放置线缆4在抽出时脱离转轴3。
44.作为优选，本实用新型可以设置传感器，所述传感器被配置为用于检测本实用新型的商品防盗装置被非法从支撑面100的移除。如图4所示，所述传感器可以是触点开关12，商品防盗装置的底部设置粘胶18，通过粘胶18将商品防盗装置固定到支撑面100上，此时触点开关12被按压，触点开关12的内端和商品防盗装置内的电路板7电连接，也接入电路板7上的报警电路，当商品防盗装置被从支撑面100非法移除时，触点开关12弹开，触发报警电路报警。当然，这里触点开关触发报警的原理，也是商品防盗领域的常用技术手段，本实用新型可以参照现有技术中的用法，此处不再详述。
45.作为优选，如图3所示，卷线器1内可以设置发条13，所述发条13被配置为能够通过其弹力驱动所述卷线器卷绕所述线缆。相应地，卷线器1内还可以设置衔接套环14和发条仓15，衔接套环14套在导电滑环6外侧，并能够相对于所述转盘3转动，所述衔接套环14本身则可以固定在卷线器1的外壳上，起到转盘3的转动轴的作用，此外，衔接套环14上还可以设置发条固定端141，发条13的内端可以固定在此，当商品被拿起，线缆4被抽出时，转盘5转动，发条13上紧，当商品被放回时，线缆4松弛，发条13释放蓄力，驱动转盘5回转收拢线缆。
46.作为优选，本实用新型的商品防盗装置包括壳体16，所述壳体16可以包括两部分，壳体16内可以设置包括安装构件，例如安装槽、卡扣等，用于固定所述卷线器1，这样所述卷线器1便能够实现可拆卸地结合在壳体16内，便于维修和更换。
47.作为优选，壳体16的上盖161上可以设置出线口17，线缆4可以从出线口17被拉出，充电头10设置在出线口17外，且充电头10比出线口17的尺寸大，这样，线缆4不会缩回壳体16内，相应地，转轴3也设置在出线口17内。
48.作为优选，本实用新型可以通过外接线8连接远程电源，例如在图4所示的状态下，远程电源可以是设置在支撑面下方或墙体上的通电的插线板或者插座面板等，外接线8通过接头连接至远程电源，所述远程电源被配置为用于向防盗装置和/或商品提供电力。
49.作为优选，所述报警器可以设置通信接口，用于响应解锁器解除报警信号或解除报警，相应地，本实用新型的防盗装置还可以配置解锁器，所述解锁器被配置为能够通过无线方式同通信接口进行通讯，用于解除报警。本实用新型中，通信接口和解锁器的设置均可
以直接参照现有技术中的方案，本实施例中不再详述。
