1.本实用新型涉及数据监测技术领域，尤其涉及一种数据监测报警器。


背景技术：

2.报警器是一种为防止或预防某事件发生所造成的后果，以声音、光、气压等形式来提醒或警示我们应当采取某种行动的电子产品，分为机械式报警器和电子报警器，随着科技的进步，机械式报警器越来越多地被先进的电子报警器代替。
3.现有的监测报警器在使用时，一般是通过数据线连接上检测的装置，通过传感器配合上控制机箱，经过检测验证有危险状况时，使用警报音箱进行警报作业，如申请号cn202210402137.4公开了一种基于大数据的社区智能安防报警器，属于消防设备领域，一种基于大数据的社区智能安防报警器，包括安装座和联网的红外摄像头，安装座上开设有安装孔，安装座上固定连接有安装箱，安装箱内固定连接有蜂鸣器和蓄电池；然而上述技术中，只能在声音范围内进行警报，需要实时有人进行监控，给工作人员造成负担，因此，本实用新型提出一种数据监测报警器以解决现有技术中存在的问题。


技术实现要素：

4.针对上述问题，本实用新型提出一种数据监测报警器，该数据监测报警器主要是利用在基座组件上设置的连接部件和本位检测机构，将检测数据线依次进行连接安装，通过数据线一端设置的检测器本体以及传感器将检测数据进行输入到控制机箱之中进行反馈，当需要进行警报时通过音箱进行发出警报音声，并通过控制机箱后侧的无线信号发射装置将信号及时的进行反馈，给与相关人员进行维修处理事故现场，以提高时间的利用效率与用户的自由度。
5.为实现本实用新型的目的，本实用新型通过以下技术方案实现：一种数据监测报警器，包括基座组件和延长机构，所述基座组件的顶侧设置有螺栓装配的检测报警部件，所述基座组件的两端后侧设置有插接连接的连接部件，所述基座组件的两端上方设置有螺栓装配的本位检测机构，所述基座组件的两端下方设置有螺栓装配的延长机构；
6.所述延长机构包含有延长基板、限位块、线筒、手摇杆、延长线和第二插接口组，所述限位块通过延长基板螺栓连接在所述基座组件的两端下方，所述限位块的顶侧设置有连接手摇杆输出端的线筒，且所述线筒绕接有延长线，且所述延长线的一端设置有第二插接口组。
7.作为本实用新型的一种优选实施方式，所述第二插接口组具备环形分布的多孔状结构，所述延长线为柔性线缆状构造。
8.作为本实用新型的一种优选实施方式，所述基座组件包含有固定板、装配盘、基座块、插接杆和搭载座，所述固定板的顶侧通过装配盘螺栓连接有基座块，所述基座块的两侧设置有插接杆，所述基座块的顶侧设置有搭载座。
9.作为本实用新型的一种优选实施方式，所述检测报警部件包含有控制机箱、显示
屏、音箱、第一天线和第二天线，所述控制机箱设置在所述搭载座的顶侧，所述控制机箱的前部两侧分别设置有显示屏与音箱，所述控制机箱的后侧设置有插接连接的第一天线和第二天线。
10.作为本实用新型的一种优选实施方式，所述连接部件包含有插接销、连臂、螺栓基座、第一插接口组、连块、贴片和后部数据线，所述连臂通过插接销插接连接在所述插接杆的一侧，所述连臂的边侧通过螺栓基座螺栓连接有第一插接口组，所述连臂的一端设置有连块，且所述连块的后侧通过贴片螺栓连接有后部数据线。
11.作为本实用新型的一种优选实施方式，所述本位检测机构包含有固定架、连筒套、上方数据线、多孔舱、驱动电机和风扇，所述固定架设置在所述插接杆的一端上方，所述固定架的顶侧设置有安装上方数据线的连筒套，且所述连筒套的一侧设置有多孔舱，所述多孔舱的内部设置有安装风扇的驱动电机。
12.本实用新型的有益效果为：
13.本实用新型主要是利用在基座组件上设置的连接部件和本位检测机构，将检测数据线依次进行连接安装，通过数据线一端设置的检测器本体以及传感器将检测数据进行输入到控制机箱之中进行反馈，当需要进行警报时通过音箱进行发出警报音声，并通过控制机箱后侧的无线信号发射装置将信号及时的进行反馈，给与相关人员进行维修处理事故现场，以提高时间的利用效率与用户的自由度。
附图说明

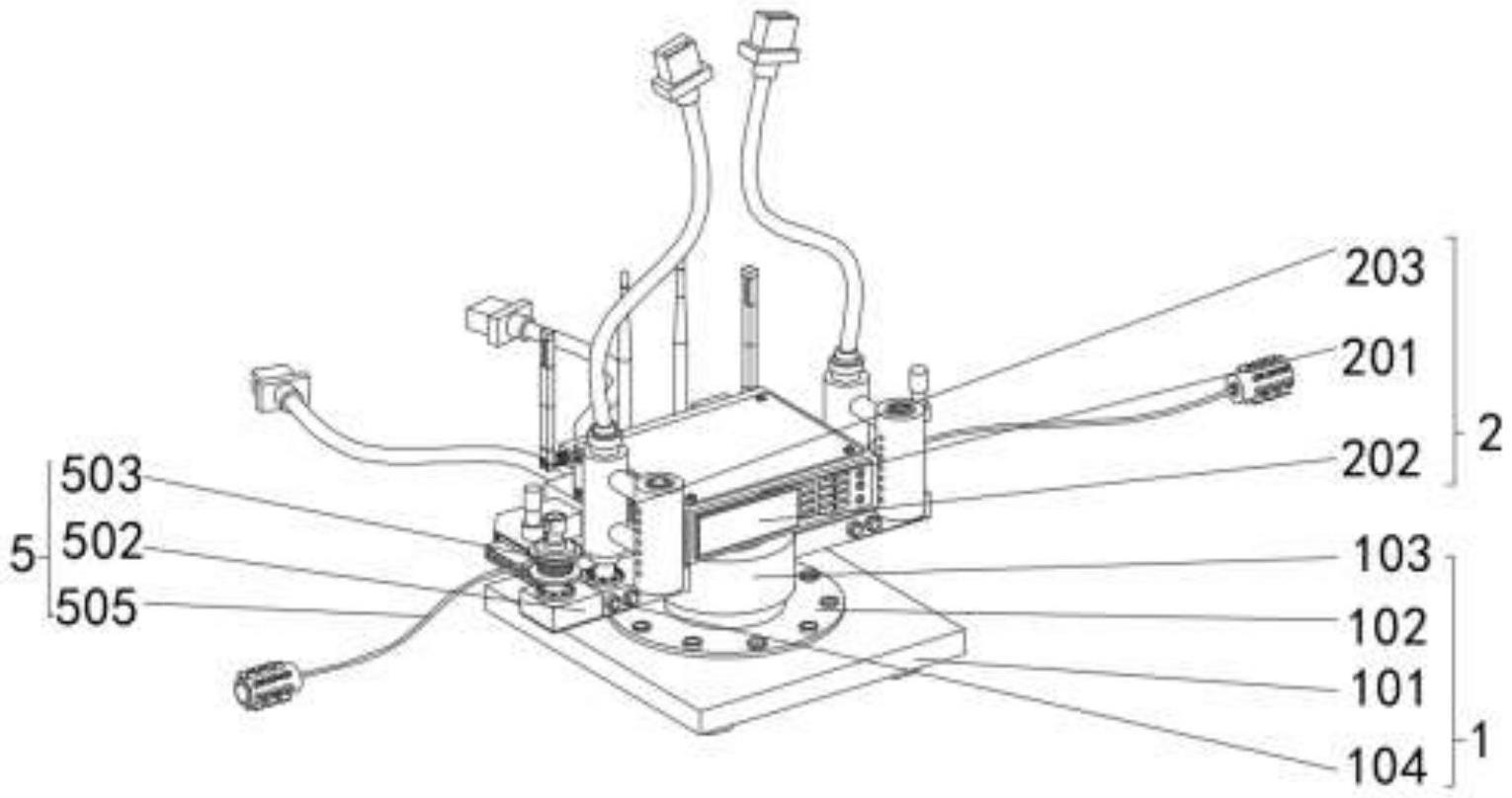

14.图1为本实用新型的立体结构示意图；
15.图2为本实用新型的侧视立体结构示意图；
16.图3为本实用新型的基座组件与连接部件立体结构示意图；
17.图4为本实用新型的本位检测机构立体结构示意图；
18.图5为本实用新型的延长机构立体结构示意图。
19.其中：1、基座组件；101、固定板；102、装配盘；103、基座块；104、插接杆；105、搭载座；2、检测报警部件；201、控制机箱；202、显示屏；203、音箱；204、第一天线；205、第二天线；3、连接部件；301、插接销；302、连臂；303、螺栓基座；304、第一插接口组；305、连块；306、贴片；307、后部数据线；4、本位检测机构；401、固定架；402、连筒套；403、上方数据线；404、多孔舱；405、驱动电机；406、风扇；5、延长机构；501、延长基板；502、限位块；503、线筒；504、手摇杆；505、延长线；506、第二插接口组。
实施方式
20.为了加深对本实用新型的理解，下面将结合实施例对本实用新型做进一步详述，本实施例仅用于解释本实用新型，并不构成对本实用新型保护范围的限定。
21.根据图1-5所示，本实施例提出了一种数据监测报警器，包括基座组件1和延长机构5，基座组件1的顶侧设置有螺栓装配的检测报警部件2，基座组件1的两端后侧设置有插接连接的连接部件3，基座组件1的两端上方设置有螺栓装配的本位检测机构4，基座组件1的两端下方设置有螺栓装配的延长机构5；
22.延长机构5包含有延长基板501、限位块502、线筒503、手摇杆504、延长线505和第
二插接口组506，限位块502通过延长基板501螺栓连接在基座组件1的两端下方，限位块502的顶侧设置有连接手摇杆504输出端的线筒503，且线筒503绕接有延长线505，且延长线505的一端设置有第二插接口组506。
23.第二插接口组506具备环形分布的多孔状结构，延长线505为柔性线缆状构造。
24.本实施方式中，当连接部件3安装后，这样当目标地点较长时，使用限位块502上方的线筒503利用手摇杆504进行转动，使得线筒503上绕接的延长线505输出到目标位置，这样延长线505一端的第二插接口组506进行连接后，插接目标地点的数据线。
25.基座组件1包含有固定板101、装配盘102、基座块103、插接杆104和搭载座105，固定板101的顶侧通过装配盘102螺栓连接有基座块103，基座块103的两侧设置有插接杆104，基座块103的顶侧设置有搭载座105。
26.本实施方式中，使用固定板101和装配盘102将基座块103螺栓连接后，放置在监测的地点，通过基座块103顶侧的搭载座105将检测报警部件2进行螺栓连接，通过基座块103两端的插接杆104以将连接部件3、本位检测机构4与延长机构5进行分布的安装。
27.检测报警部件2包含有控制机箱201、显示屏202、音箱203、第一天线204和第二天线205，控制机箱201设置在搭载座105的顶侧，控制机箱201的前部两侧分别设置有显示屏202与音箱203，控制机箱201的后侧设置有插接连接的第一天线204和第二天线205。
28.本实施方式中，当连接部件3、本位检测机构4与延长机构5所连接的目标地点发生事故时，需要通过连接部件3、本位检测机构4与延长机构5所连接的基座组件1将信号传输到控制机箱201之中，需要发出警报时，使用音箱203发出警报音声，以提醒周围的用户，通过控制机箱201前侧的显示屏202显示目标的具体位置，当用户不在周围时，使用控制机箱201后部的第一天线204和第二天线205发出信号输入到用户的通讯设备上，以提醒用户进行事故处理。
29.连接部件3包含有插接销301、连臂302、螺栓基座303、第一插接口组304、连块305、贴片306和后部数据线307，连臂302通过插接销301插接连接在插接杆104的一侧，连臂302的边侧通过螺栓基座303螺栓连接有第一插接口组304，连臂302的一端设置有连块305，且连块305的后侧通过贴片306螺栓连接有后部数据线307。
30.本实施方式中，当连臂302通过插接销301插接在插接杆104后，使得连块305的后侧通过贴片306连接上后部数据线307，使得后部数据线307连接在其他位置上，接着使用连臂302边侧的螺栓基座303将第一插接口组304进行螺栓连接，以将数据线分次插接在第一插接口组304上。
31.本位检测机构4包含有固定架401、连筒套402、上方数据线403、多孔舱404、驱动电机405和风扇406，固定架401设置在插接杆104的一端上方，固定架401的顶侧设置有安装上方数据线403的连筒套402，且连筒套402的一侧设置有多孔舱404，多孔舱404的内部设置有安装风扇406的驱动电机405。
32.本实施方式中，接着使用固定架401顶侧的连筒套402将上方数据线403连接后，以连接在上方的目标地点，当本体位置进行检测时，使用驱动电机405输出动力带动驱动电机405输出端进行运行，让驱动电机405输出端带动风扇406转动后，使得空气进入到多孔舱404，以达到利用多孔舱404和连筒套402自带的传感器达到检测的效果。
33.该数据监测报警器的工作原理是：使用固定板101和装配盘102将基座块103螺栓
连接后，放置在监测的地点，通过基座块103顶侧的搭载座105将检测报警部件2进行螺栓连接，通过基座块103两端的插接杆104以将连接部件3、本位检测机构4与延长机构5进行分布的安装，当连臂302通过插接销301插接在插接杆104后，使得连块305的后侧通过贴片306连接上后部数据线307，使得后部数据线307连接在其他位置上，接着使用连臂302边侧的螺栓基座303将第一插接口组304进行螺栓连接，以将数据线分次插接在第一插接口组304上，当连接部件3安装后，这样当目标地点较长时，使用限位块502上方的线筒503利用手摇杆504进行转动，使得线筒503上绕接的延长线505输出到目标位置，这样延长线505一端的第二插接口组506进行连接后，插接目标地点的数据线，接着使用固定架401顶侧的连筒套402将上方数据线403连接后，以连接在上方的目标地点，当本体位置进行检测时，使用驱动电机405输出动力带动驱动电机405输出端进行运行，让驱动电机405输出端带动风扇406转动后，使得空气进入到多孔舱404，以达到利用多孔舱404和连筒套402自带的传感器达到检测的效果，当连接部件3、本位检测机构4与延长机构5所连接的目标地点发生事故时，需要通过连接部件3、本位检测机构4与延长机构5所连接的基座组件1将信号传输到控制机箱201之中，需要发出警报时，使用音箱203发出警报音声，以提醒周围的用户，通过控制机箱201前侧的显示屏202显示目标的具体位置，当用户不在周围时，使用控制机箱201后部的第一天线204和第二天线205发出信号输入到用户的通讯设备上，以提醒用户进行事故处理。
34.以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
