1.本实用新型涉及智能安防硬件技术领域，具体为一种预防和检测漏水报警装置。


背景技术：

2.在当前安防传感产品领域，一般采用zigbee、lora、z-wave或蓝牙等无线方式进行漏水检测和无线发送，然后再通过网关将数据上传至云端，其中网关由zigbee、lora、z-wave或蓝牙模块等和可连接互联网模块组成，进而实现远程监控的目的。主要应用在卫生间洗手盆下、厨房洗碗池下等平时不易察觉到漏水的地方，将该产品(装置)放在下面，例如窗台、暖气片、机房、仓库等地方漏水，当检测到地面有水时产品(装置)会上报信息。
3.中国实用新型公开说明书cn212322405u公开了一种防水的漏水探测器，包括探测器以及传感器，探测器包括供电模块、zigbee模块以及检测模块，传感器内设置有检测探头j，探测器与传感器之间连接有通电线；供电模块用于对zigbee模块供电，传感器用于检测室内地板是否发生浸水并输出检测信号，检测模块用于接收检测信号并输出水浸触发信号，zigbee模块与检测模块相耦接，zigbee模块用于接收水浸触发信号并触发报警，检测探头j包括一对间隔设置的金属探头，两金属探头接入检测模块中形成断路金属探头末端伸出于传感器的底部。
4.总结得出，该方式需要增加网关或者其他网络结构，增加了部署难度和成本，且金属探头探测面积较小需要漏水水量达到一定大小后才能触发报警。


技术实现要素：

5.(一)解决的技术问题
6.针对现有技术的不足，本实用新型提供了一种预防和检测漏水报警装置，具备降低部署难度和成本以及金属探头探测面积较小的优点，解决了部署难度和成本较高，且金属探头探测面积较小需要漏水水量达到一定大小后才能触发报警的问题。
7.(二)技术方案
8.为实现上述目的，本实用新型提供如下技术方案：一种预防和检测漏水报警装置，包括：
9.壳体，所述壳体内部设置有漏水检测电路、sim卡槽、nbiot通信模组、天线部分、mcu、系统供电部分、温湿度采集部分、声音报警部分；
10.金属条一，设置于所述壳体一侧的外侧壁；
11.金属条三，设置于所述壳体另一侧的外侧壁并与所述金属条一在所述壳体内部连接漏水检测电路；
12.金属条二，设置于所述壳体一侧的外侧壁；
13.金属条四，设置于所述壳体另一侧的外侧壁并与所述金属条二在所述壳体内部连接漏水检测电路。
14.优选的，所述壳体为防腐蚀防锈材质。
15.优选的，所述金属条一、金属条二、金属条三、金属条四为同一大小和材质。
16.优选的，所述声音报警部分为蜂鸣器模块。
17.优选的，所述nbiot通信模组通过天线部分、sim卡座、sim卡传输信号。
18.优选的，所述壳体可通过螺栓将安装板与待测位置固定连接。
19.(三)有益效果
20.与现有技术相比，本实用新型提供了一种预防和检测漏水报警装置，具备以下有益效果：
21.1、该预防和检测漏水报警装置，无需额外网关，设备可以直接将报警数据发送至云端。
22.2、该预防和检测漏水报警装置，通过蜂鸣器模块进行声音报警，并通过天线、sim卡座、sim卡和nbiot模组将信号传出。
附图说明

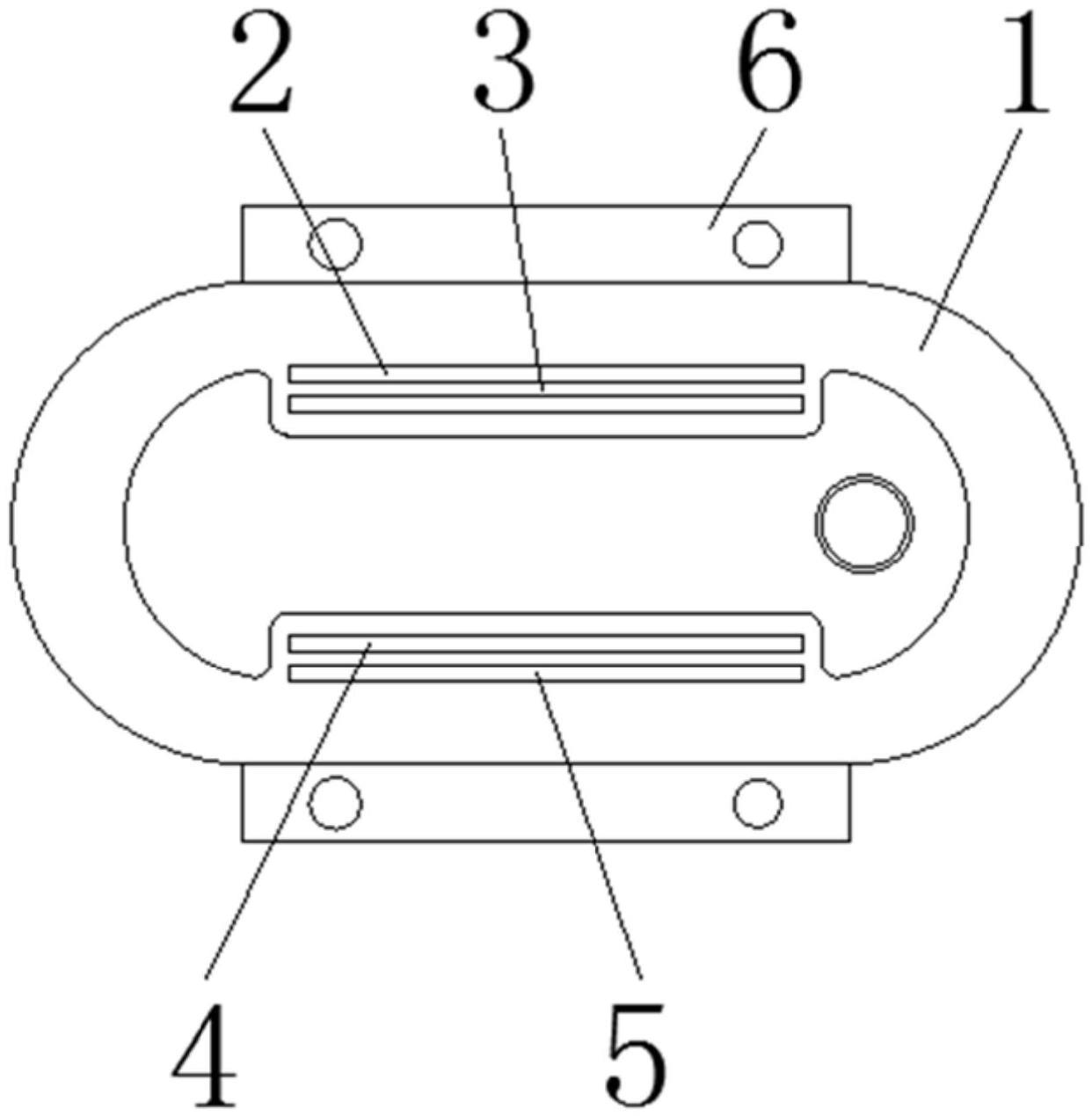

23.图1为本实用新型结构示意图；
24.图2为本实用新型的漏水检测流程图；
25.图3为本实用新型的漏水预警流程图；
26.图4为本实用新型的系统构成图。
27.图中：
28.1、壳体；
29.2、金属条一；
30.3、金属条二；
31.4、金属条三；
32.5、金属条四；
33.6、安装板。
具体实施方式
34.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
35.实施例一
36.参阅图1-4，一种预防和检测漏水报警装置，包括：壳体1，所述壳体1内部设置有漏水检测电路、sim卡槽、nbiot通信模组、天线部分、mcu、系统供电部分、温湿度采集部分，声音报警部分；
37.金属条一2，设置于所述壳体1一侧的外侧壁；金属条三4，设置于所述壳体1另一侧的外侧壁并与所述金属条一2在所述壳体1内部连接漏水检测电路；金属条二3，设置于所述壳体1一侧的外侧壁；金属条四5，设置于所述壳体1另一侧的外侧壁并与所述金属条二3在所述壳体1内部连接漏水检测电路，设备的底部有4条金属条，其中金属条一2和金属条三4为一组在设备内部相连，金属条二3和金属条四5为一组在设备内部相连，金属是导体，可以
传递信号，水本身也有阻抗，两根金属条直接与水连接时，两根金属条之间的阻抗会发生变化，硬件电路会检测到变化，传递给mcu，进而可以检测到有水的报警信号，当设备正面放置在需要检测是否有漏水的地方时，将设备底部向下放在检测面上，当任意一组的两条金属条，同时接触到同一片水时，设备会产生报警信息，提示设备所放置的表面，有水露出；同时，设备内置温湿度检测ic，如放置的地方温度过低(如低于冰点温度)，设备也可以发出水管有冻裂风险预警信息。
38.系统工作说明：
39.1、漏水检测说明：mcu通过采集漏水检测电路的信息，将是否有漏水的状态，给到nbiot模组。
40.2、预防漏水报警提示；mcu通过采集产品内置的温湿度信息，如采集到的温度低于设定阈值(如0℃)，将此报警信息给到nbiot模组。
41.实施例二
42.参阅图1，所述壳体1为防腐蚀防锈材质。
43.实施例三
44.参阅图1，所述金属条一2、金属条二3、金属条三4、金属条四5为同一大小和材质。
45.实施例四
46.参阅图1-4，所述声音报警部分为蜂鸣器模块，检测到漏水后产品通过声音报警部分的蜂鸣器模块发出警报声。
47.实施例五
48.参阅图1-4，所述nbiot通信模组通过天线部分、sim卡座、sim卡传输信号，nbiot通信模组通过sim卡、sim卡座和天线组成，将温度过低的状态上报云端，最终可以通过手机等终端提示用户，温度过低，水管会有冻裂的风险，进而提醒用户查看水管状态；nbiot模组通过sim卡、天线等组成，将是否漏水的状态上报到云端，最终可以通过手机等终端提示用户，漏水的状态。
49.实施例六
50.参阅图1，所述壳体1可通过螺栓将安装板6与待测位置固定连接，便于使用者将装置的壳体1与待测位置进行固定，当需要拆卸时仅需将贯穿安装板6和待测位置的螺栓取下即可。
